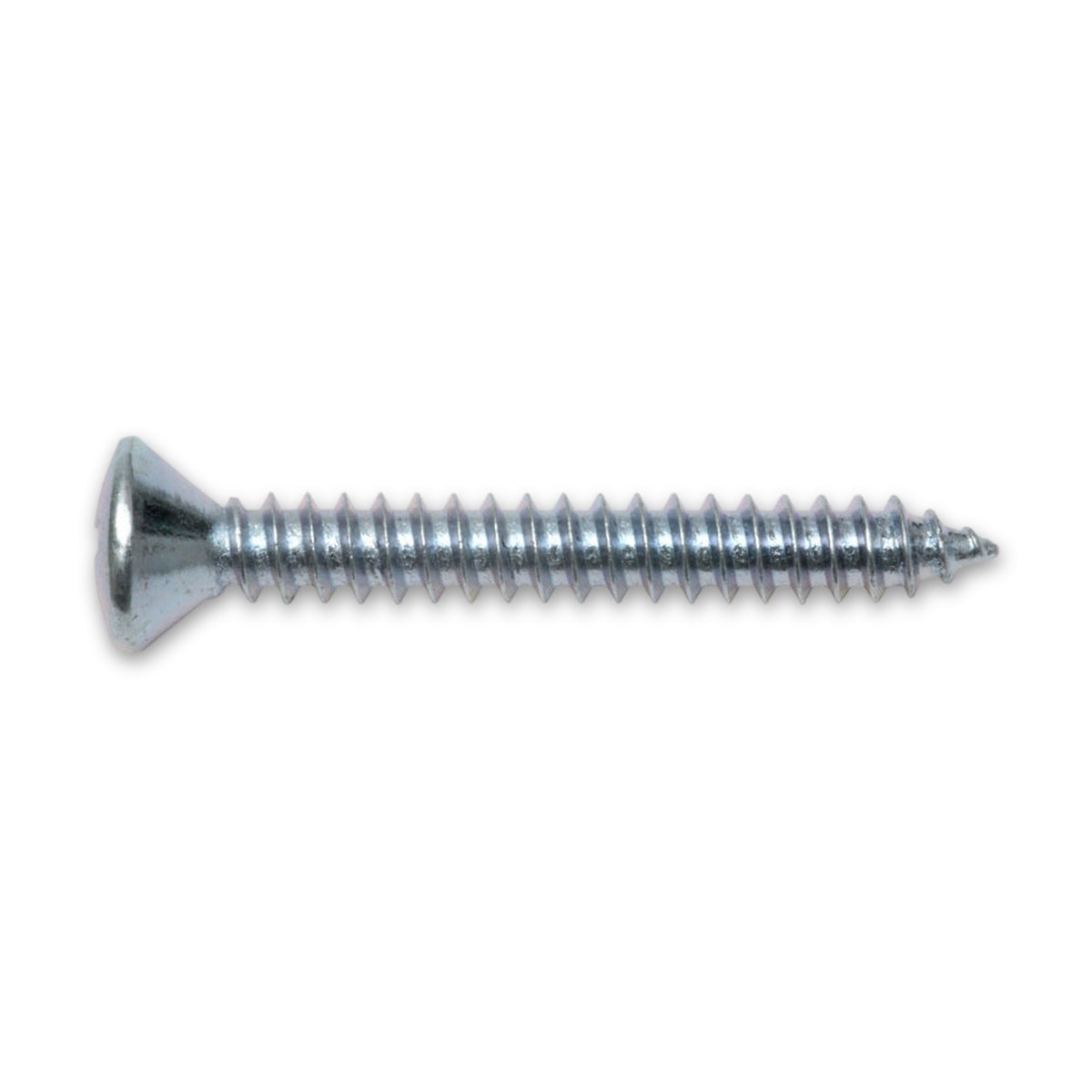

Blechschraube Kreuzschlitz Linsensenkkopf, Stahl verzinkt, DIN 7983

Blechschrauben mit Linsensenkkopf nach DIN 7983 verbinden Blechteile und Metallbauteile so, dass der Kopf in der Senkung liegt und nur flach gewölbt übersteht. Die Ausführung aus verzinktem Stahl hat ein Blechschraubengewinde mit Spitze und einen Kreuzschlitz. Zur Wahl stehen die Durchmesser 3,5, 4,2, 4,8 und 5,5 mm in Längen von 13 bis 38 mm.

Ein Kopf, der sauber in der Senkung abschließt

• Linsensenkkopf: Der kegelige Unterkopf zieht sich in die Senkung, die leicht gewölbte Oberseite bleibt ohne scharfe Kante stehen. Das ergibt ein ruhiges Bild an Blenden und Abdeckungen, an denen man entlangstreift.
• Blechschraubengewinde mit Spitze: Das Gewinde ist für Blech ausgelegt, die Spitze findet den Ansatz im Loch.

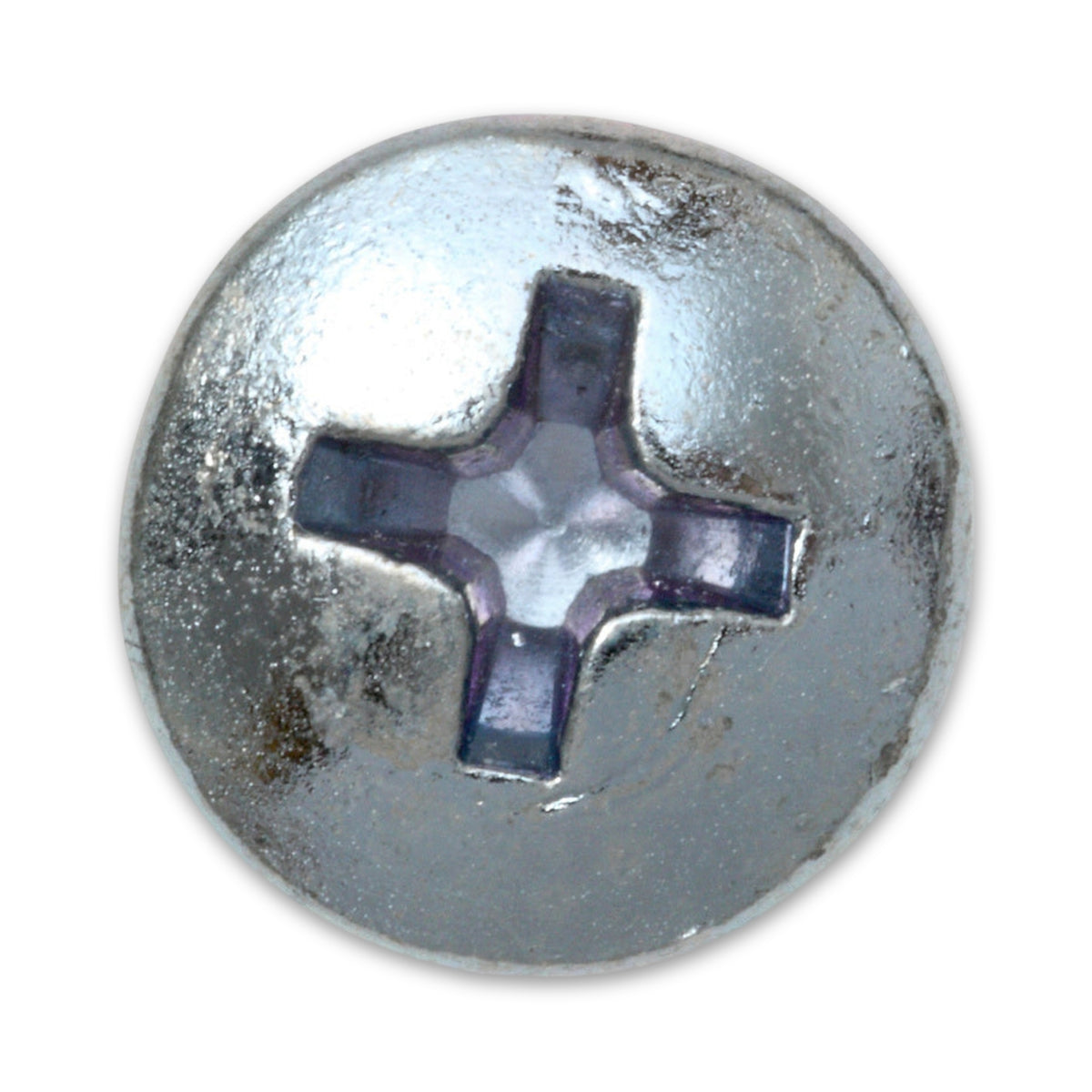

• Kreuzschlitz in zwei Größen: Die Durchmesser 3,5 bis 4,8 mm drehen mit demselben Bit PH 2, nur 5,5 mm verlangt PH 3. Für die meisten Größen genügt damit ein Einsatz.

Wo die Schraube ihre Arbeit macht

Im Metallbau, in der Blechbearbeitung, in der Hausmeisterei und in der Heimwerkstatt halten solche Schrauben Abdeckbleche, Lüftungsgitter, Blenden, Gehäusedeckel und Beschläge mit Senkbohrung. Der übliche Ablauf: ein Kernloch bohren oder stanzen, falls nötig senken, Schraube mit passendem Bit ansetzen und ohne Überdrehen anziehen. Gerade in dünnem Blech reißt ein überdrehtes Gewinde schnell aus.

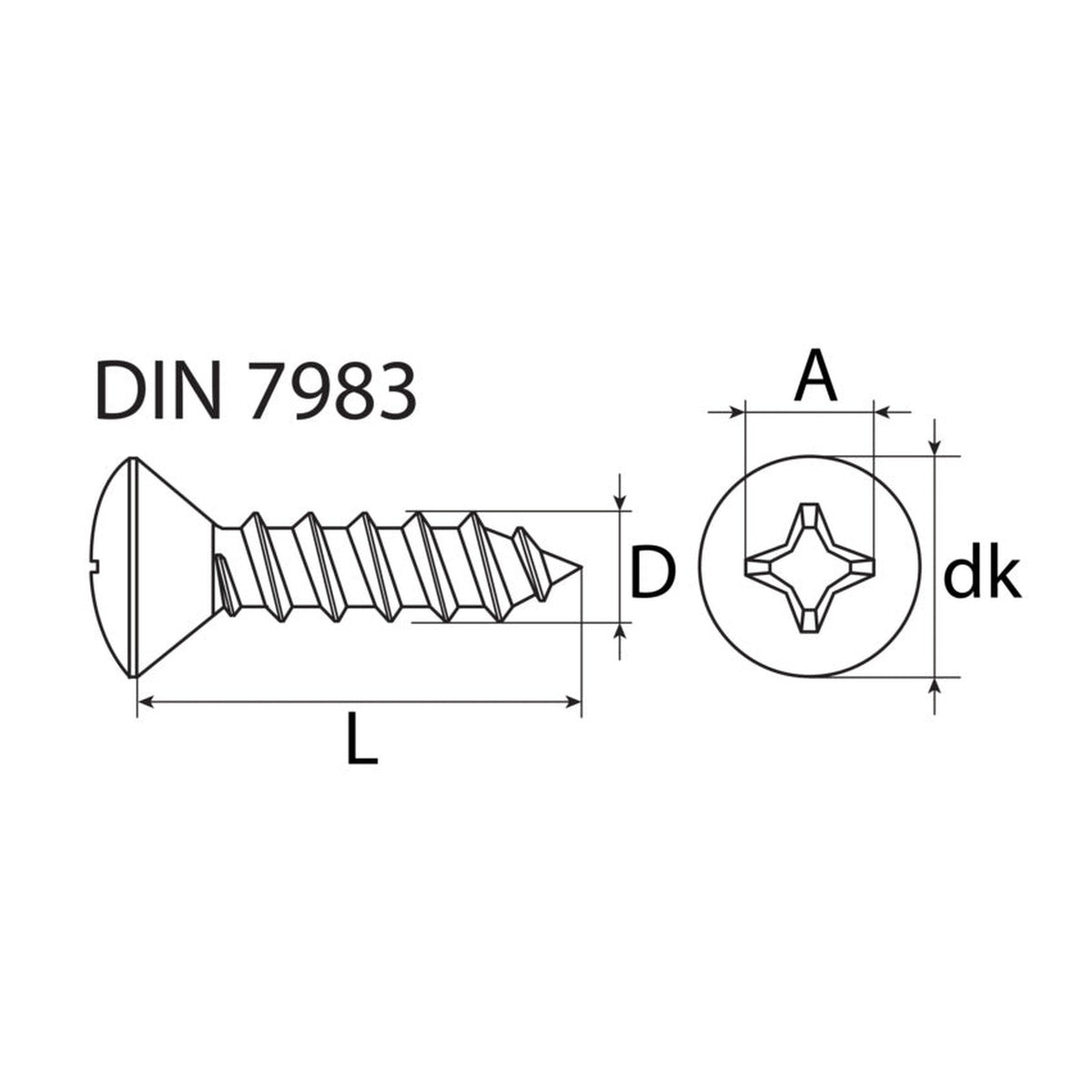

Ist die Senkung im Bauteil schon vorhanden, entscheidet sie über die Größe: Der Kopfdurchmesser wächst mit dem Schaft von 6,8 mm bei 3,5 mm bis 10,8 mm bei 5,5 mm. Die passende Länge reicht durch alle Teile und lässt im unteren Blech genug Gewinde zum Greifen.

Häufige Fragen

Muss ich vorbohren?

In der Regel ja: Die Schraube hat eine Spitze, aber keine Bohrspitze, und braucht ein Kernloch. Nur in sehr dünnem Blech findet die Spitze manchmal ohne Vorbohren Halt; ein Versuch am Reststück des gleichen Blechs zeigt es, ebenso die passende Lochweite.

Welches Bit passt?

Für 3,5, 4,2 und 4,8 mm ein Kreuzschlitz-Bit PH 2, für 5,5 mm PH 3. Ein gut sitzendes Bit verhindert, dass es aus dem Schlitz rutscht und den Kopf beschädigt.

Was nehme ich für Feuchträume und draußen?

Dort empfiehlt der Hersteller nichtrostende oder feuerverzinkte Verbindungsmittel. Diese Ausführung ist aus verzinktem Stahl; für solche Einsatzorte lohnt deshalb der Blick auf Blechschrauben aus nichtrostendem Stahl.

Halten die Schrauben auch in Kunststoff?

Für Kunststoff sind sie nicht ausgewiesen; die Verwendung ist für Metallbauteile beschrieben. Bei Kunststoffgehäusen passt besser eine Schraube, die ausdrücklich für Kunststoff angeboten wird.
