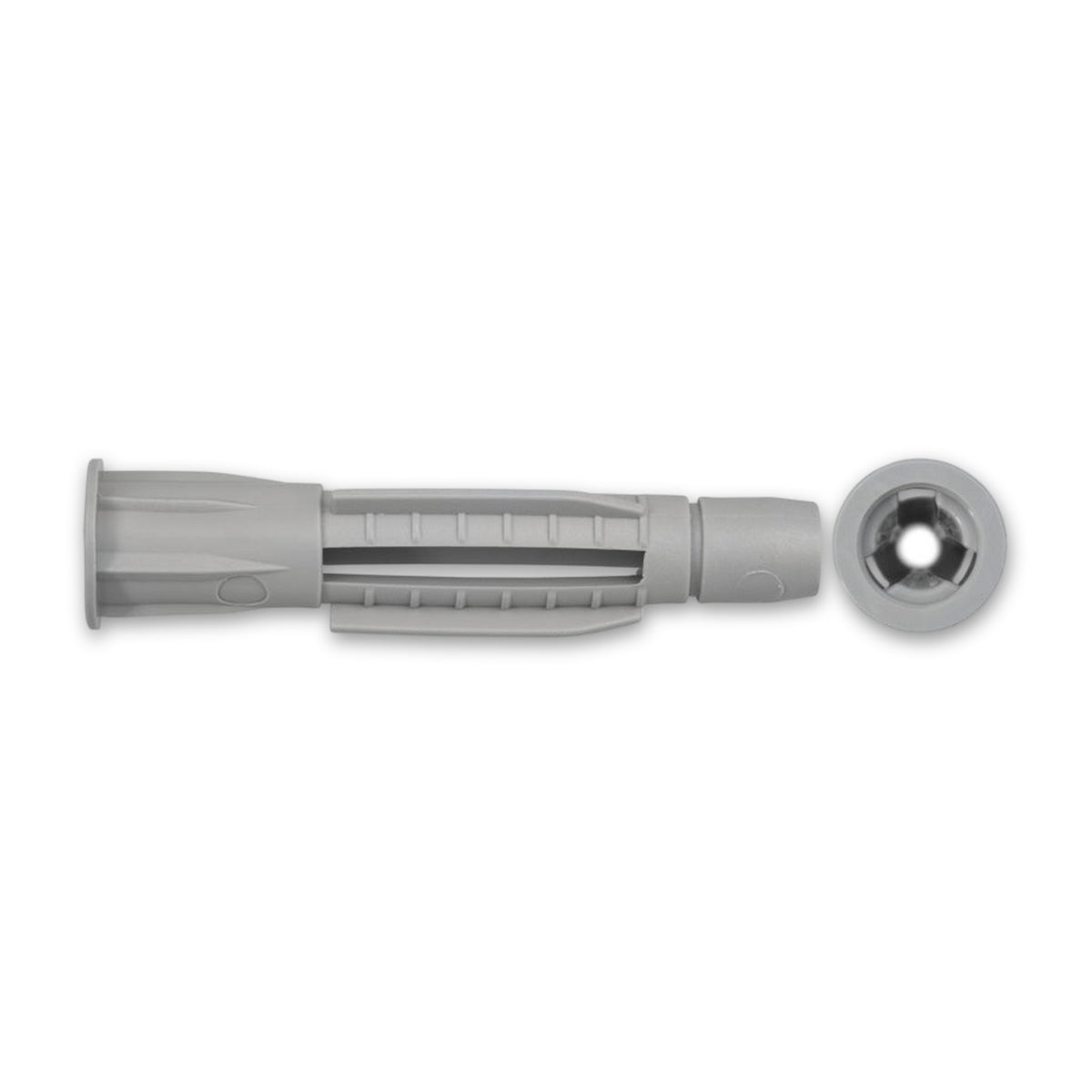

Hohlraumdübel mit Kragen, Polyethylen

Der Hohlraumdübel mit Kragen aus Polyethylen verankert Schrauben in Vollbaustoffen und hinter Platten. Der Kragen am Dübelkopf liegt auf dem Untergrund auf. Es gibt ihn in sechs Größen von 5 bis 14 mm Nenndurchmesser; Schraube und Bohrer richten sich nach der Größe.

Der Kragen verhindert das Durchrutschen ins Bohrloch

Als Anschlag verhindert der Kragen, dass der Dübel ins Bohrloch rutscht, und schützt die Oberfläche. Gebohrt wird in Dübelgröße.

Spreizen im vollen Baustoff, Verknoten hinter der Platte

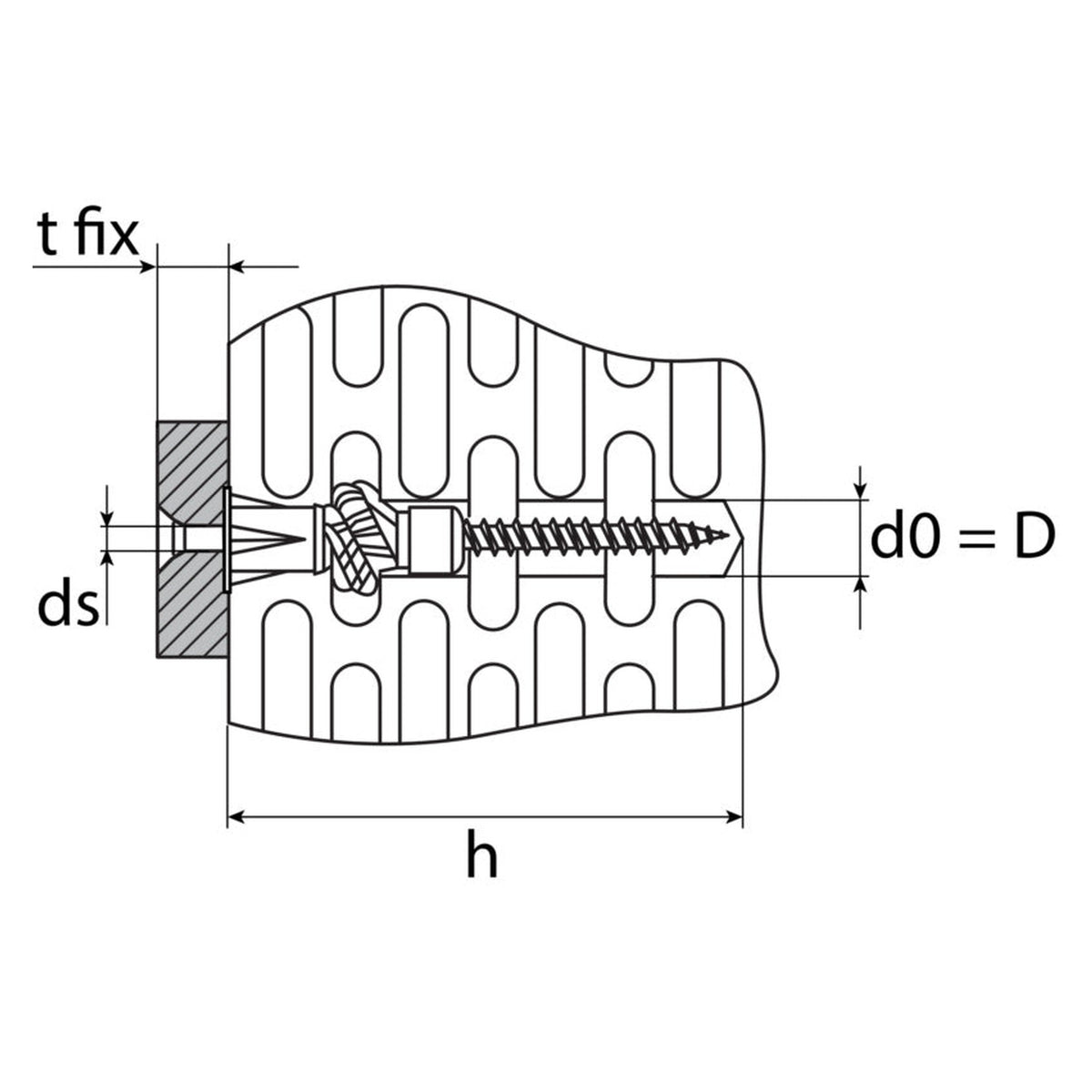

In Vollbaustoffen wie Beton oder Vollstein verspreizt sich der Dübel nach drei Seiten. Bei Hohlräumen, etwa hinter Gipskarton- oder Gipsfaserplatten, verknotet er sich um die Schraube; beim Eindrehen der Schraube wird das Dübelende mit der Dübelmutter herangezogen und bildet den Knoten. Dabei dreht der Dübel nicht mit, weil Lamellen an Hals und Körper ihn im Baustoff halten.

So wird der Dübel gesetzt

• Der Bohrer entspricht dem Nenndurchmesser. Das Bohrloch wird senkrecht gebohrt, tiefer als der Dübel lang ist (beim 10-mm-Dübel 74 mm bei 57 mm Länge), und vom Bohrmehl gereinigt.
• Der Dübel wird ohne Gewalt eingesetzt, bis der Kragen aufliegt; danach wird die Schraube eingedreht.
• Passend sind Holz- und Spanplattenschrauben. Je Größe gilt eine Spanne für den Schraubendurchmesser, beim 8-mm-Dübel 4,5 bis 6,0 mm.

Häufige Fragen

Welche Schrauben passen in den Dübel?

Holz- und Spanplattenschrauben, deren Durchmesser in der Spanne der gewählten Größe liegt, beim 10-mm-Dübel 6,0 bis 8,0 mm. Eine Schraube außerhalb dieser Spanne gehört nicht zur Größe, auch wenn sie sich eindrehen lässt.

Für welche Untergründe ist der Dübel angegeben?

Für nahezu alle Baustoffe, darunter Beton, Vollstein, Lochstein, Porenbeton, Gipskarton und Gipsfaserplatten. Wie viel die Befestigung hält, hängt maßgeblich vom Untergrund ab; in Lochstein und hinter Platten trägt sie meist weniger als im vollen Stein. Ob er richtig sitzt, zeigt das Eindrehen: Dreht die Hülse mit oder lässt sich die Schraube leicht weiterdrehen, sitzt er nicht richtig.

Wann passt die Ausführung ohne Kragen besser?

Wenn der Dübel bündig mit dem Untergrund abschließen soll. Wo der aufliegende Kragen stört, kommt der Hohlraumdübel ohne Kragen aus Polyethylen in Frage.

Kann der Dübel tragende Befestigungen aufnehmen?

Nein, für tragende oder sicherheitsrelevante Befestigungen ist er nicht vorgesehen. Kunststoffdübel sind für nichttragende Konstruktionen und leichte bis mittelschwere Lasten beschrieben, etwa im Innenausbau. Für alles Tragende ist ein eigens dafür vorgesehener Dübel zu wählen.
