Isolierdübel für Hartschaum, Polyethylen, 18 × 50 mm

Befestigungspunkt direkt in der Dämmplatte

Der Isolierdübel aus Polyethylen verankert leichte Anbauteile in Hartschaumplatten, etwa an einer Außenwand mit Wärmedämmverbundsystem. Er wird ohne Vorbohren in die Dämmplatte eingedreht und hält formschlüssig im Dämmstoff, nicht im Mauerwerk dahinter. Für die Auswahl zählen die Dämmstoffart und eine Dämmschichtdicke von mindestens 50 mm.

Halt in der Dämmung ohne Wärmebrücke

• Formschlüssiger Halt: Der Dübel greift über seine Form in den Dämmstoff. So lässt sich auch dort etwas Leichtes anbringen, wo vor dem Mauerwerk nur Hartschaum liegt.
• Keine Wärmebrücke: Als Eigenschaft ist angegeben, dass an der Befestigungsstelle keine Wärmebrücke entsteht.
• Zwei Schraubenarten: Verarbeitet wird der Dübel mit Holz- und Spanplattenschrauben oder mit metrischen Schrauben, für die im Dübel ein M4-Gewinde angelegt ist.
• Werkstoff Polyethylen: Angegeben ist Beständigkeit gegen Verrottung, Witterung und Alterung.

Leuchte, Hausnummer und Schelle an Fassaden mit Hartschaumdämmung

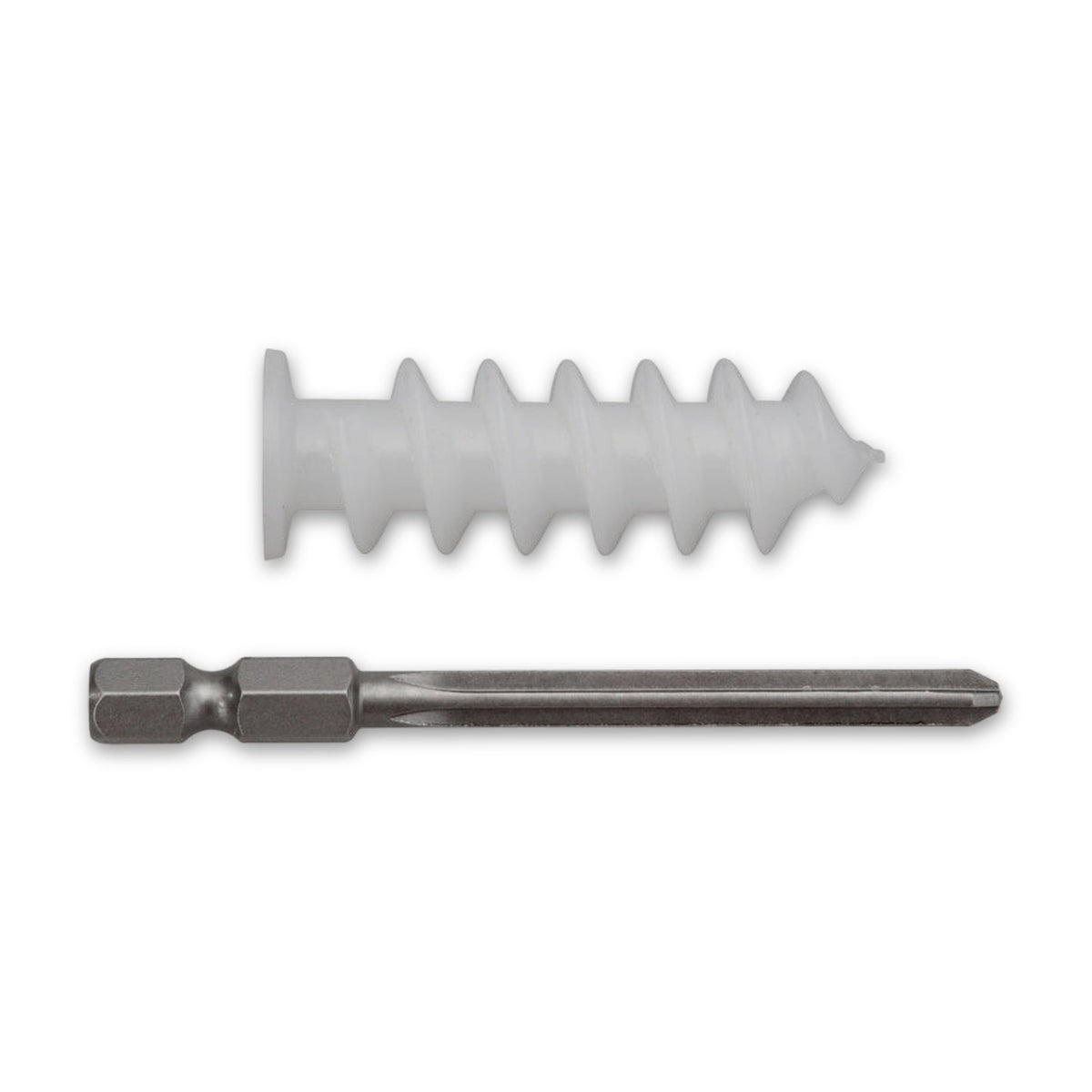

Üblich ist der Dübel dort, wo an einer mit Hartschaum gedämmten Wand leichte Teile angebracht werden: Außenleuchten und Bewegungsmelder in der Elektroinstallation, Türklingel und Hausnummer beim Heimwerken, Leitungsschellen bei der Haustechnik. Zum Setzen kommt der Dübel auf das mitgelieferte Setzwerkzeug und wird ohne Vorbohren bündig in die Hartschaumplatte eingedreht; danach wird das Anbauteil mit der Schraube befestigt. Zum Bauteilrand bleiben mindestens 75 mm, zwischen zwei Dübeln mindestens 150 mm Abstand.

Häufige Fragen

Wie dick muss die Dämmung sein?

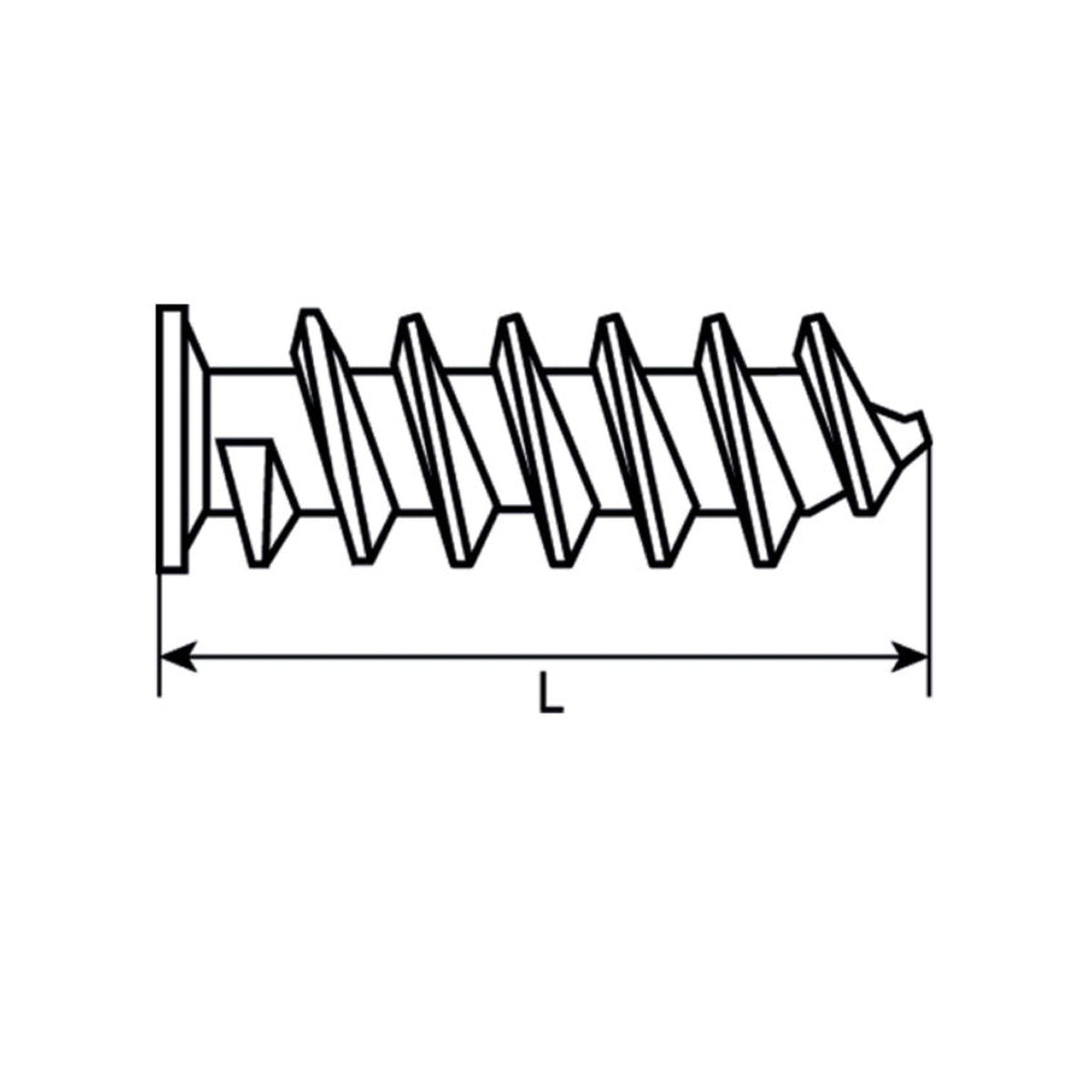

Mindestens 50 mm, denn so lang ist der Dübel und so tief wird er gesetzt. Bei dünneren Platten passt diese Ausführung nicht.

Welche Schrauben passen?

Holz- und Spanplattenschrauben bis 5 mm Durchmesser oder metrische Schrauben mit M4-Gewinde. Die Schraube wird höchstens 40 mm tief in den Dübel eingedreht.

Wie schwer darf das Anbauteil sein?

Gedacht ist der Dübel für leichte Lasten; die empfohlene Last hängt vom Dämmstoff ab. Angegeben sind 0,12 kN für Hartschaum PUR30 und 0,04 kN für Styropor ab PS20. Welche Dämmung an der Wand liegt, sollte deshalb vorher feststehen, schwerere Teile gehören an eine andere Befestigung.

Hält der Dübel die Dämmplatte an der Wand?

Nein, er verankert eine Last in der Dämmung, nicht die Dämmung am Untergrund. Dafür gibt es eigene Tellerdübel für die Plattenbefestigung.
