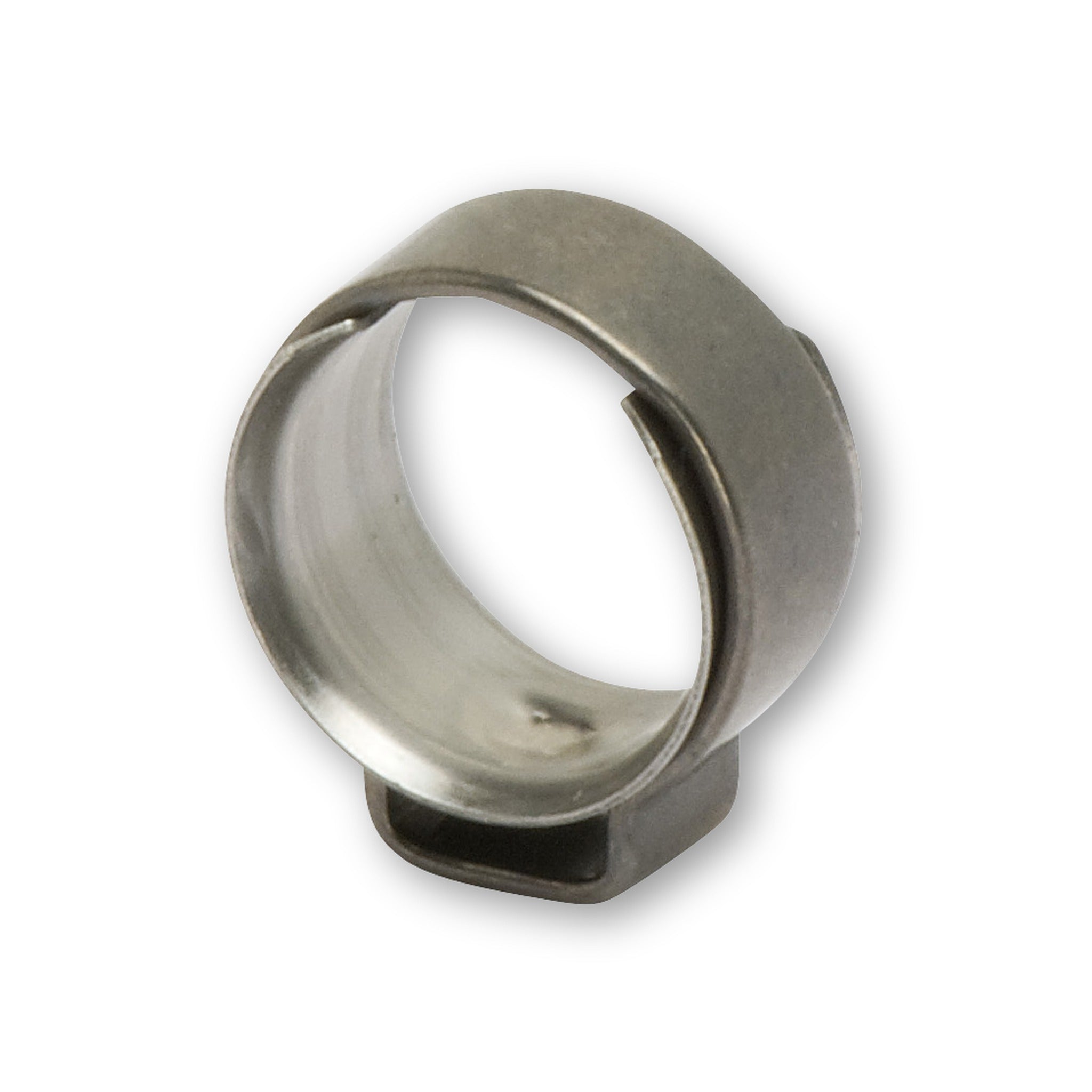

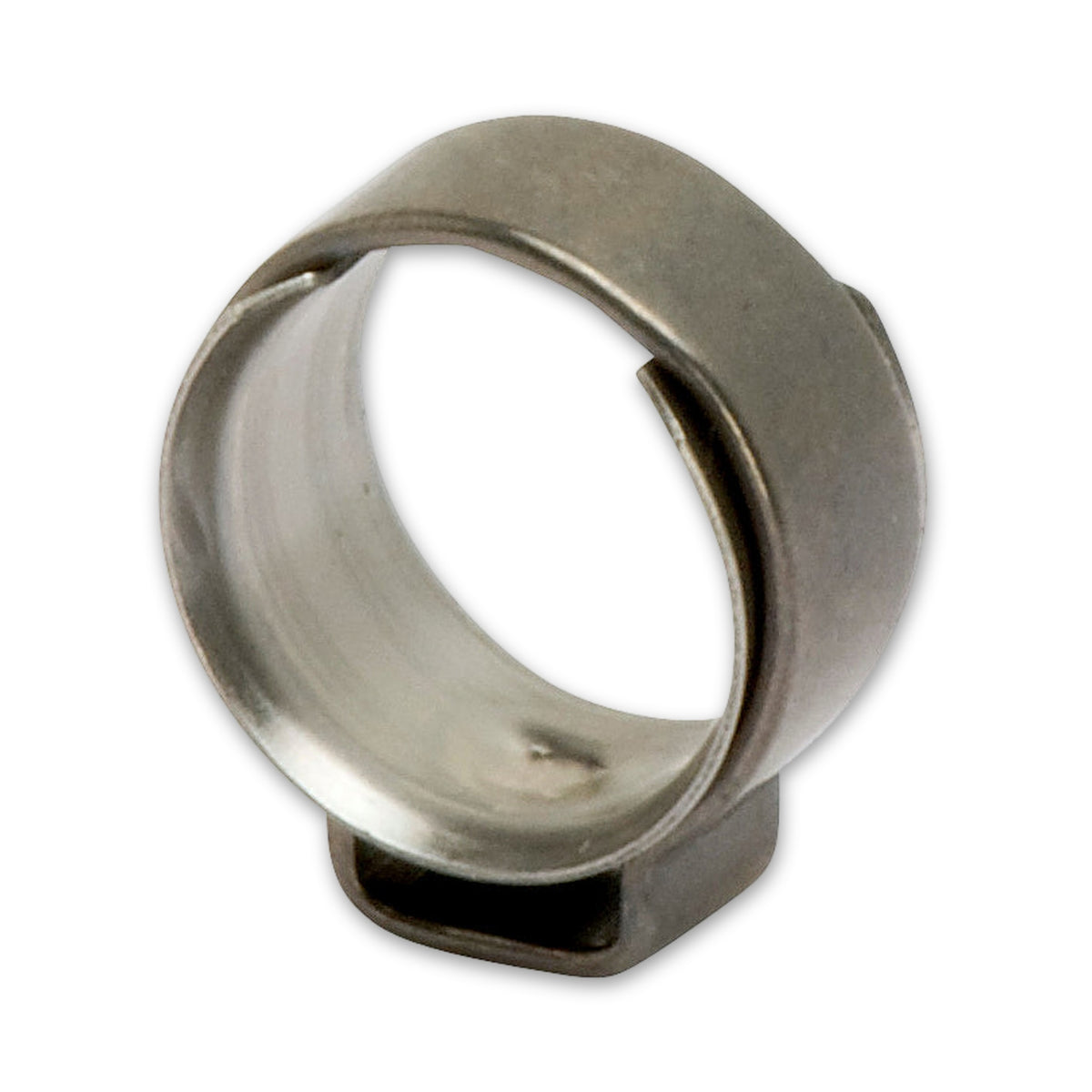

1-Ohr-Klemmen aus Edelstahl A2 mit Einlagering

1-Ohr-Klemmen aus Edelstahl A2 befestigen einen Schlauch auf einem Stutzen, einer Tülle oder einem Rohr. Das Klemmenband kommt ohne Schraube aus: Das Ohr wird mit einer Zange gequetscht, und das Band zieht sich zusammen. Für die Auswahl zählt der Durchmesserbereich der Ausführung; im Band liegt außerdem ein Einlagering aus rostfreiem Stahl.

Der Schlauch sitzt fest, ohne dass eine Schraube absteht

Die Klemme umschließt den Schlauch als geschlossenes Band. Beim Schließen bleibt das Ohr verformt, und diese sichtbare Umformung zeigt auf einen Blick, dass die Klemme geschlossen ist. Weil keine Schraube übersteht, braucht die Bauart wenig Platz, etwa an Anschlüssen in engen Einbauräumen.

Der Einlagering überbrückt den Spalt unter dem Ohr

Unter dem Ohr bleibt bei einem einfachen Klemmenband ein Spalt. Bei dieser Ausführung überbrückt ihn ein dünner Einlagering aus rostfreiem Stahl. Der Ring verteilt die Klemmung gleichmäßiger über den Umfang und soll verhindern, dass sich der Schlauch an dieser Stelle aufwölbt. Die Bandkanten sind speziell geformt, damit sie den Schlauch beim Schließen schonen.

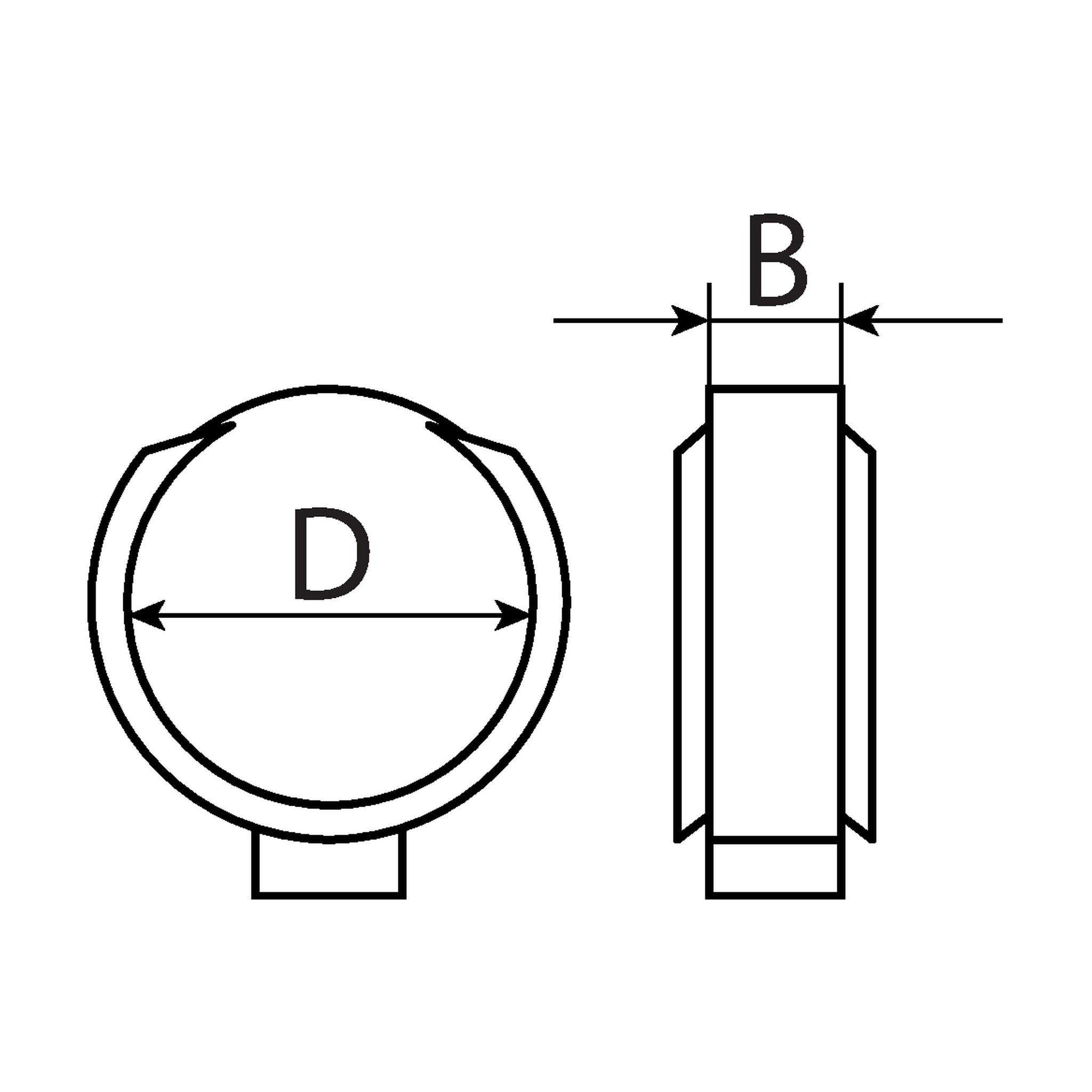

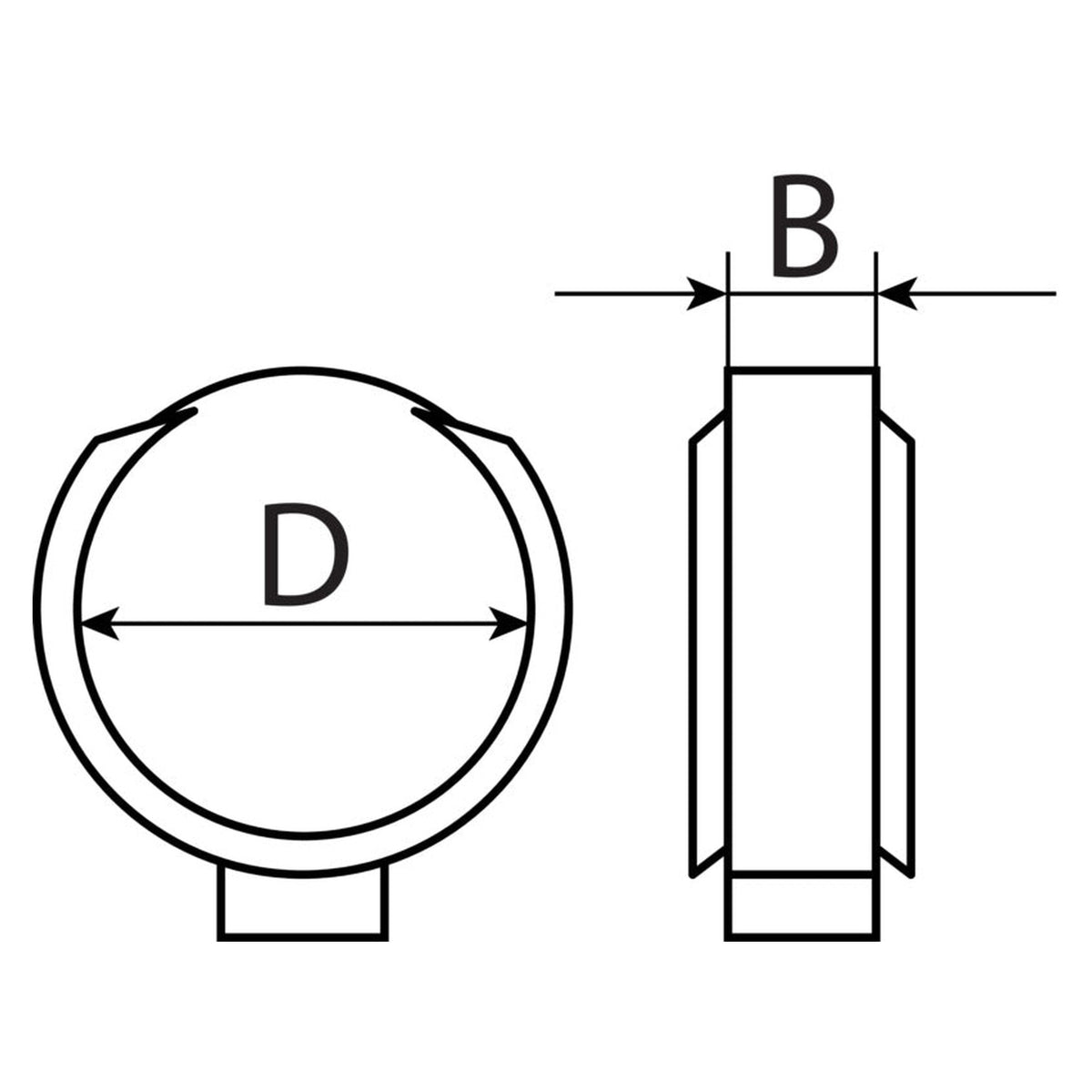

Der Durchmesserbereich entscheidet über die Ausführung

Jede Ausführung deckt einen eigenen, engen Durchmesserbereich ab. Maßgeblich ist der Außendurchmesser des Schlauches im montierten Zustand, also gemessen am Schlauch, der bereits auf dem Stutzen sitzt. Der Bereich einer Klemme ohne Ring lässt sich nicht übernehmen; verglichen wird das gemessene Maß mit dem angegebenen Bereich dieser Ausführung.

Wo Ohrklemmen im Einsatz sind

• Kfz-Werkstatt: Schlauchanschlüsse in Wartung und Reparatur
• Maschinenbau: Schläuche auf Stutzen und Rohren
• Haushaltsgeräte: Schlauchverbindungen bei Reparatur und Instandsetzung

Geschlossen wird mit einer Ohrklemmenzange.

Häufige Fragen

Was bringt der Einlagering?

Er überbrückt den Spalt unter dem Ohr und verteilt die Klemmung gleichmäßiger über den Umfang. Ein Aufwölben des Schlauches an dieser Stelle soll damit verhindert werden. Dabei verkleinert er die Spannbereiche leicht.

Welche Zange wird zum Schließen gebraucht?

Eine Ohrklemmenzange. Es gibt Zangen mit gerader Schneide für die Standardmontage und Zangen mit Seitenschneide für wenig Platz. Vor einer größeren Stückzahl lohnen einige Probeverbindungen am eigenen Schlauch, weil die nötige Schließkraft vom Schlauchmaterial abhängt.

Was tun, wenn die Verbindung später wieder gelöst werden soll?

Die Klemme wird einmal geschlossen und bei Bedarf durch eine neue ersetzt, eine geschlossene Klemme wird nicht noch einmal geschlossen. Für Verbindungen, die später wieder gelöst werden sollen, passt eine Schlauchschelle mit Schraube besser.

Sind die Klemmen für Kraftstoff-, Brems- oder Kühlmittelleitungen vorgesehen?

Nein, dafür ist keine Freigabe angegeben. Für solche Leitungen sind die Vorgaben des Fahrzeug- oder Geräteherstellers maßgeblich; eingesetzt wird die Klemme, die dort vorgesehen ist.
