Abstandhalter für Trapezprofile aus Kunststoff

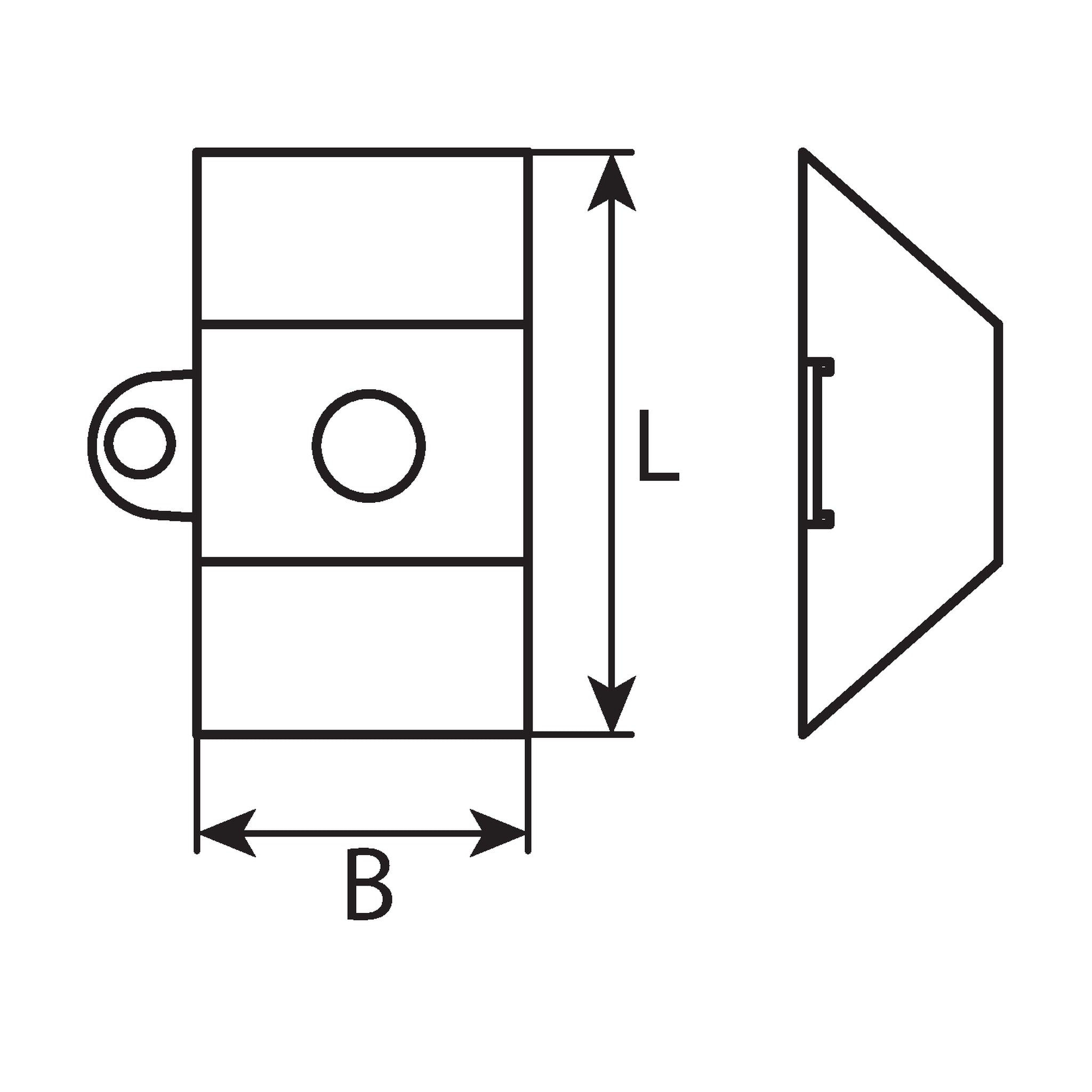

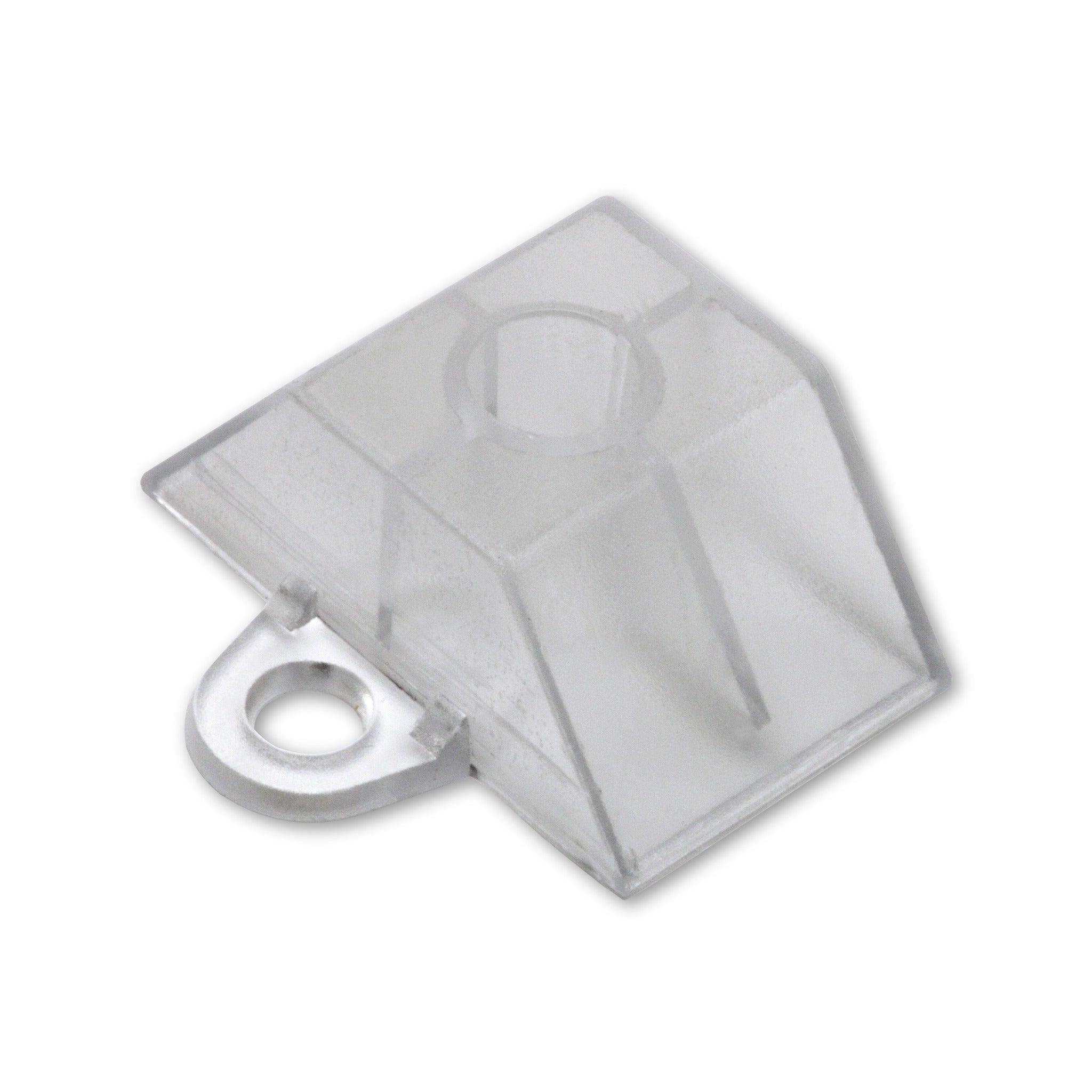

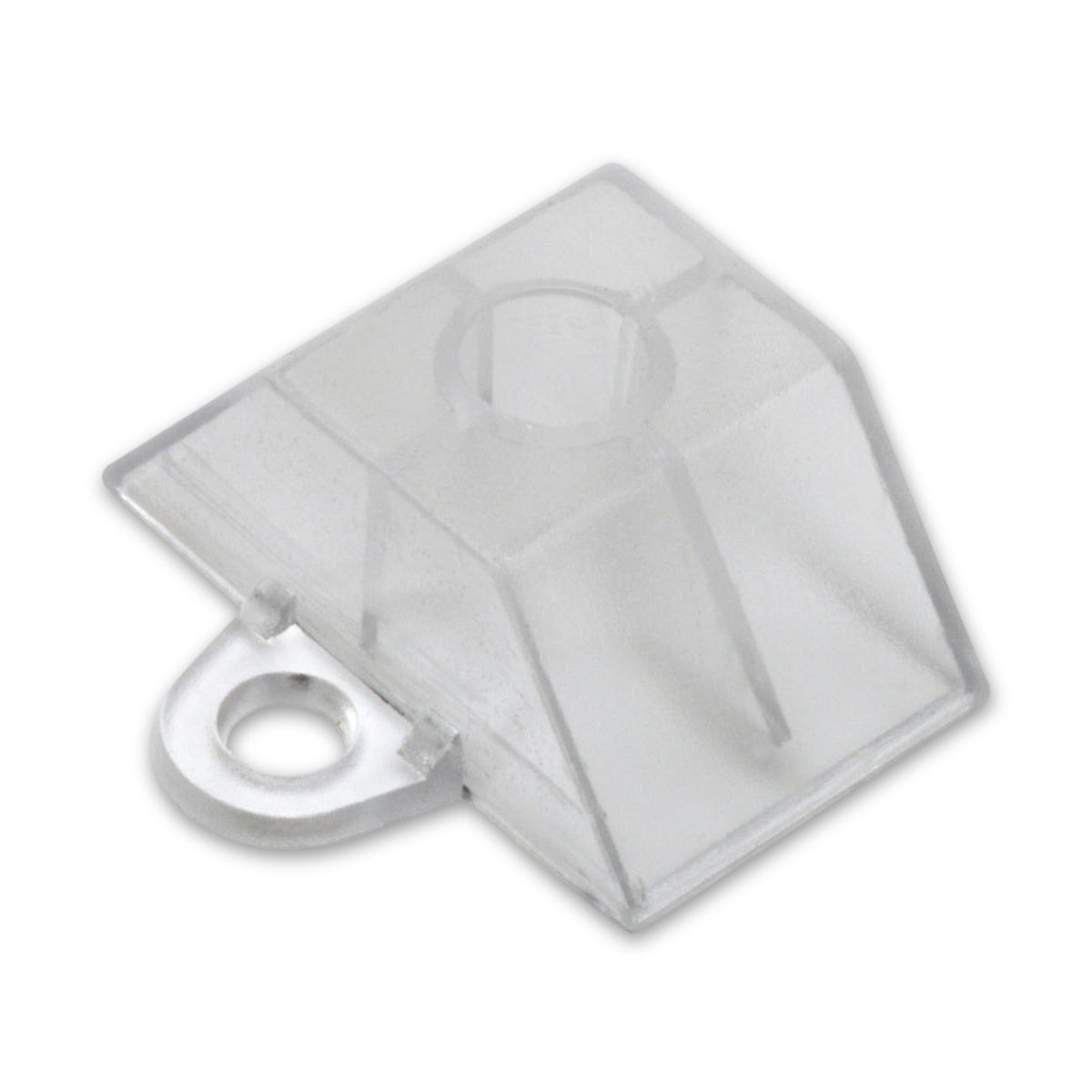

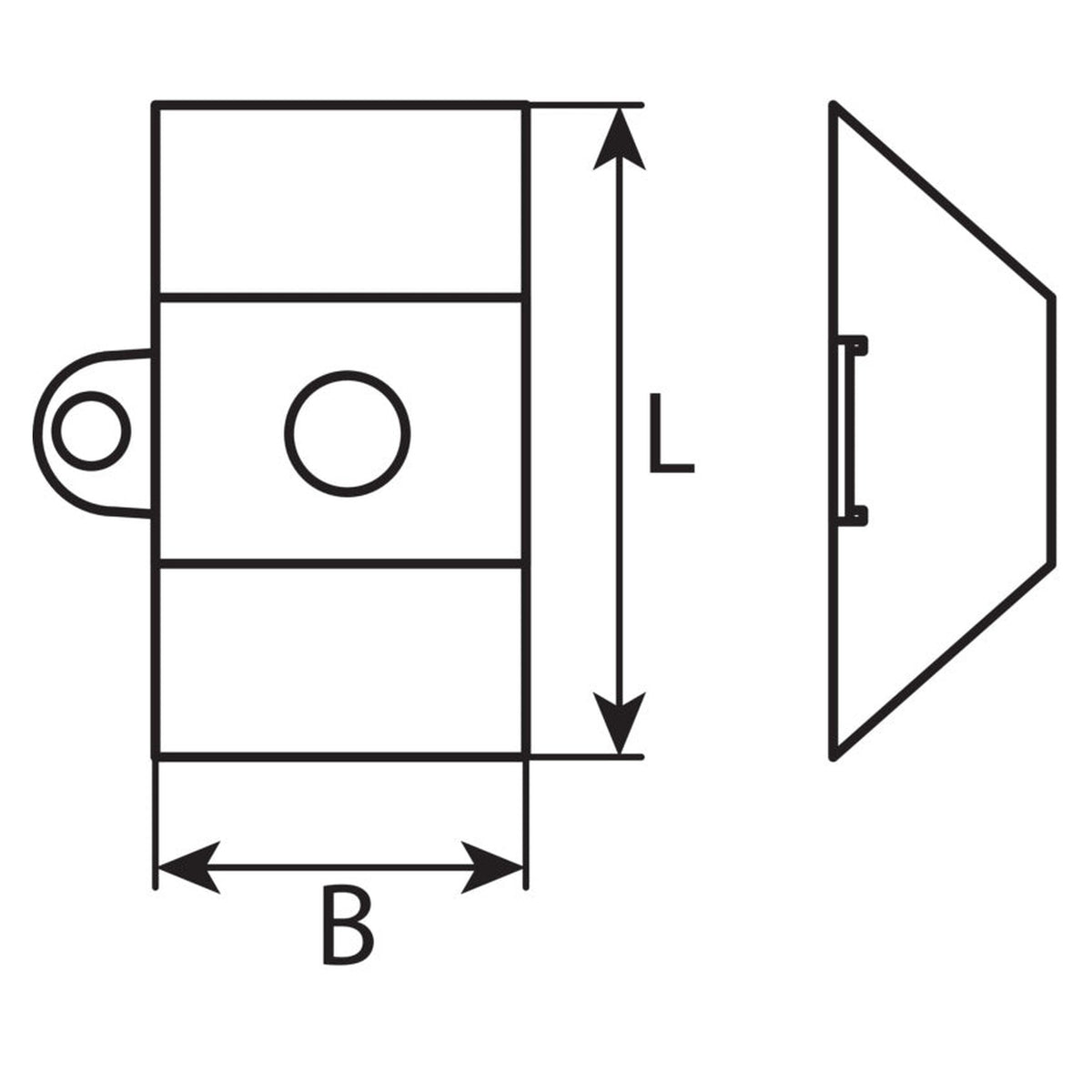

Der Abstandhalter ist ein Formteil aus Kunststoff, das beim Verschrauben einer Trapezplatte zwischen Platte und Unterkonstruktion liegt. Er füllt den Hohlraum direkt unter dem Bohrloch, damit die Schraube beim Anziehen Gegenhalt findet. Diese Ausführung ist für das Trapezprofil 70/18 bestimmt; ob sie passt, entscheiden Profilform und Profilbezeichnung der Platte.

Er stützt die Platte genau unter der Schraube

Eine profilierte Platte liegt nicht flächig auf der Latte: Unter dem erhöhten Profilteil bleibt ein Hohlraum. Ohne Unterlage drückt die Schraube das Profil beim Anziehen nach unten, und die Kalotte, die gewölbte Scheibe unter dem Schraubenkopf, kann schief sitzen. Der Abstandhalter liegt auf der Latte unter dem Bohrloch und hält das Profil beim Anziehen in Form.

Am Dach unter dem Profilberg, an der Wand meist nicht

Auf Dächern wird auf dem erhöhten Profilteil verschraubt, dort kommt der Abstandhalter zum Einsatz. An der Wand sitzt die Schraube üblicherweise im Profiltal direkt auf der Unterkonstruktion, ohne Abstandhalter. Eingesetzt wird er von Dachdeckern und Zimmerern, im Carport- und Gartenbau und von Heimwerkern.

Woran sich die passende Ausführung erkennt

• Profilbezeichnung 70/18: Profilplatten tragen ein Zahlenpaar als Bezeichnung, und das Teil gehört zu dem Paar, das auch auf der Platte steht. Trapezplatten mit diesem Profil werden im Handel auch als Spundwandplatten geführt.
• Trapez ist nicht Sinus: Dasselbe Zahlenpaar kann zu einer Sinus- oder zu einer Trapezplatte gehören. Ein Teil für ein Wellenprofil ersetzt deshalb keines für ein Trapezprofil.
• Abstandhalter und Kalotte sind zwei Teile: Der Abstandhalter stützt von unten, die Kalotte liegt oben auf dem Profil, dichtet das Bohrloch und verteilt den Schraubendruck.

Häufige Fragen

Braucht jede Trapezplatte einen Abstandhalter?

Nicht jede, das legt der Plattenhersteller fest. Üblich sind Abstandhalter bei dünnen, weichen Platten, etwa aus PVC, PET oder dünnem Polycarbonat. Dickere und steifere Platten werden oft ohne sie befestigt. Maßgeblich ist die Verlegeanleitung der Platte.

Woran erkenne ich, ob mein Profil 70/18 ist?

An der Profilbezeichnung der Platte: Datenblatt oder Verlegeanleitung nennen das Zahlenpaar und die Profilform Trapez oder Sinus.

Was gehört außer dem Abstandhalter zur Verschraubung?

Eine Schraube, die zur Unterkonstruktion aus Holz oder Metall passt, und eine Kalotte oder Dichtscheibe, die zum Profil passt. Welche Kombination für die Platte vorgesehen ist, steht in deren Verlegeanleitung.

Wie fest wird die Schraube angezogen?

Nur leicht, bis der Abstandhalter etwas nachgibt, nie bis auf Block. Das Profil soll sich dabei nicht verformen.
