Abstandhalter für Wellenprofile aus Kunststoff

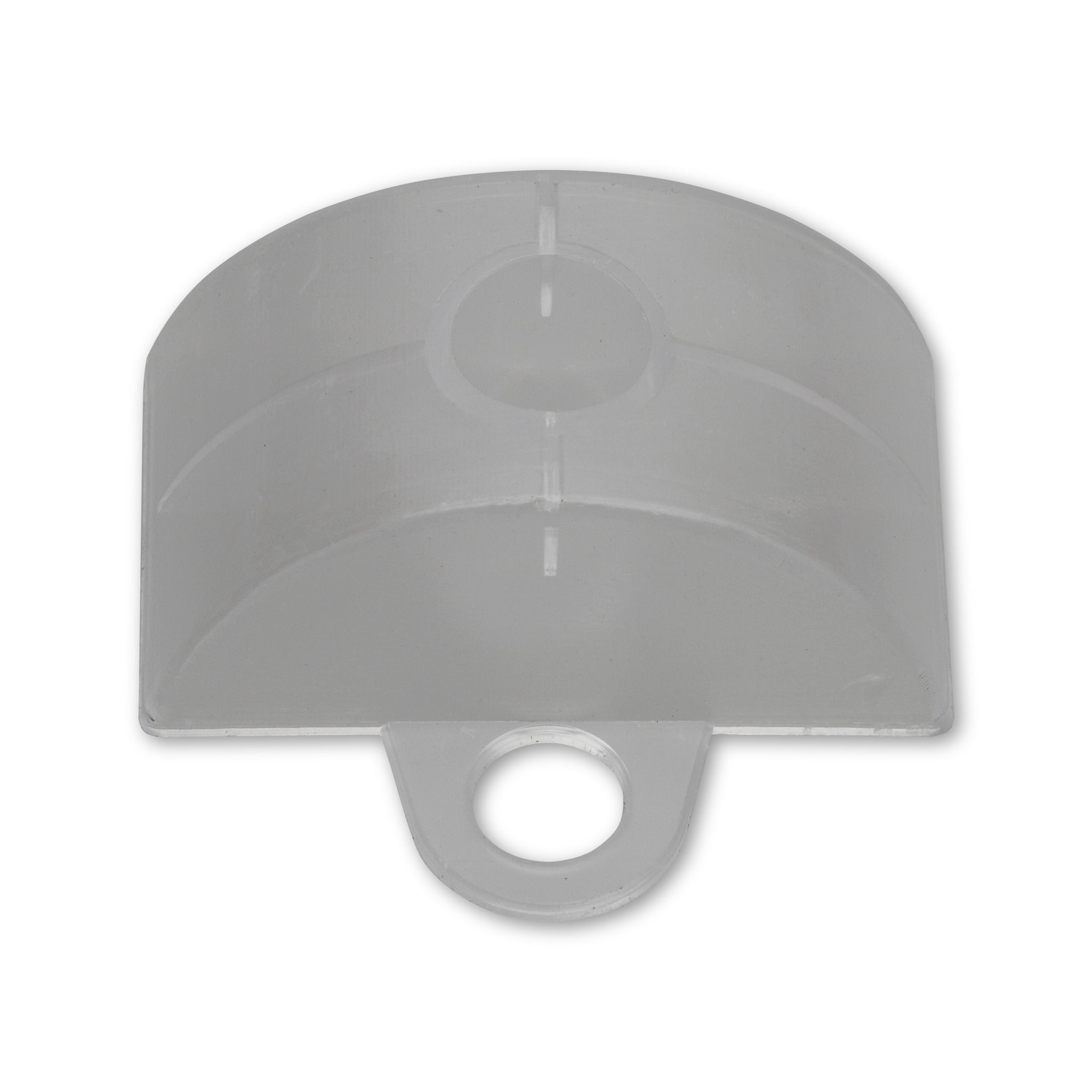

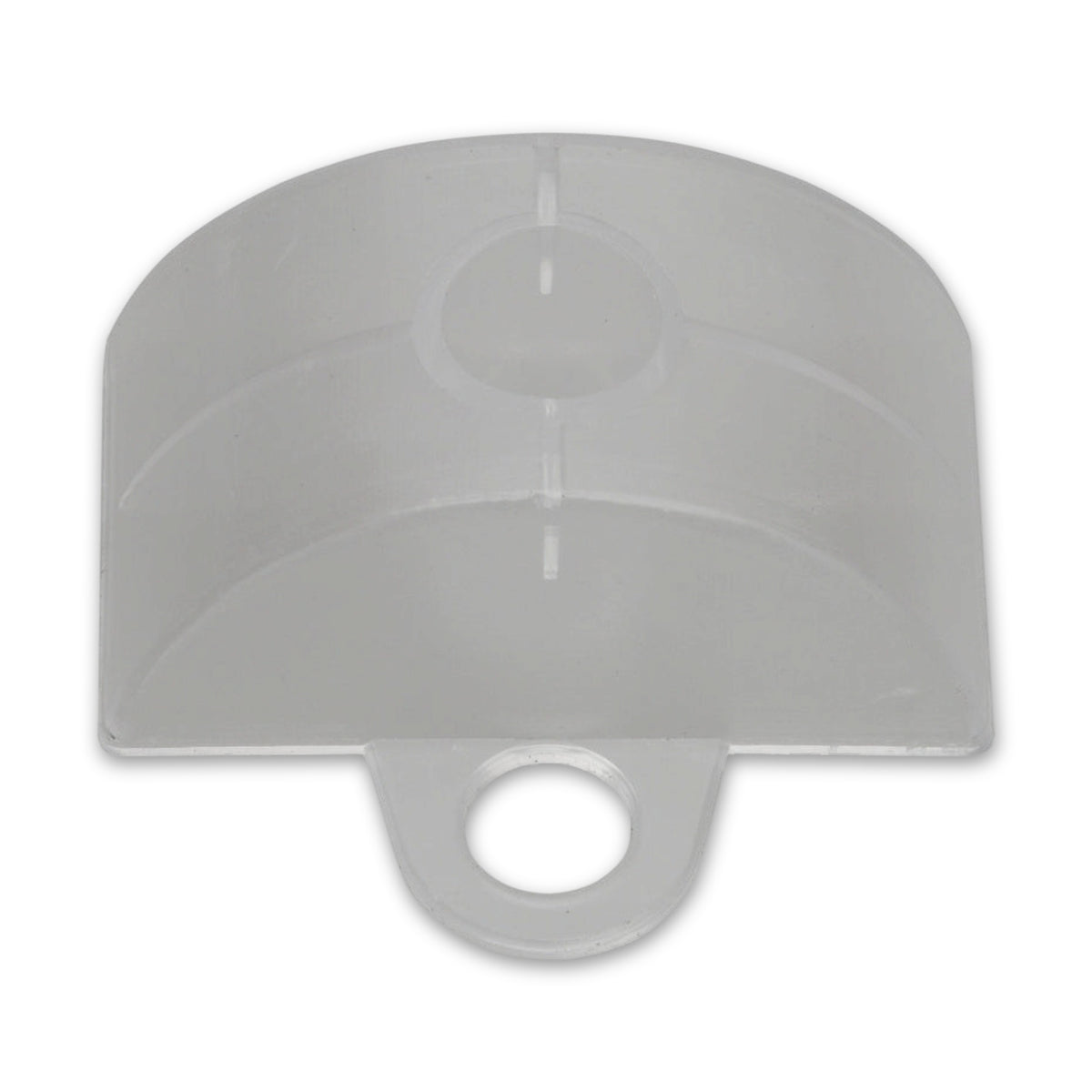

Der Abstandhalter für Wellenprofile aus Kunststoff stützt eine Wellplatte an der Schraubstelle von unten. Er liegt zwischen Platte und Unterkonstruktion direkt unter dem Bohrloch und hält den Wellenberg beim Anziehen der Schraube in Form. Bestimmt ist er zur Befestigung von Wellplatten.

Der Wellenberg bleibt beim Anziehen in Form

Bei Dächern wird auf dem Wellenberg geschraubt, die Platte liegt aber tiefer auf der Unterkonstruktion auf. Zwischen Wellenberg und Latte bleibt ein Hohlraum, den das Formteil ausfüllt. Fehlt die Stütze, kann die Welle beim Festziehen nachgeben. Die Kalotte sitzt dann schief, und Wasser kann in die Konstruktion laufen.

Abstandhalter und Kalotte haben verschiedene Aufgaben

Die Kalotte liegt oben auf dem Wellenberg und verteilt den Anpressdruck der Schraube auf eine größere Fläche. Der Abstandhalter sitzt auf der anderen Seite der Platte. Je nach Platte wird mit Abstandhalter, mit Kalotte oder mit beiden zusammen befestigt. Welches System gilt, gibt die Verlegeanleitung der Platte vor.

So wird der Abstandhalter eingebaut

• Unter jeden Wellenberg, an dem geschraubt wird, kommt ein Abstandhalter, mittig unter das Bohrloch.
• Das Bohrloch in der Platte wird größer gebohrt als der Schraubenschaft, damit sich die Platte bei Wärme ausdehnen kann. Das Maß gibt der Plattenhersteller vor.
• Die Schraube wird nur angezogen, bis der Halter leicht komprimiert ist, nie auf Block.

Eingesetzt wird diese Produktart von Dachdeckern und Zimmerern ebenso wie von Heimwerkern bei Carport, Terrassenüberdachung und Gartenbau.

Häufige Fragen

Passt der Abstandhalter zu meiner Wellplatte?

Das hängt von Profilform und Maßen der Platte ab. Dieser Artikel ist für das Wellenprofil 76/18 bezeichnet; die Profilform Sinus oder Trapez ist für diesen Artikel nicht angegeben. Dieselbe Zahlenangabe kann bei Sinus- und Trapezplatten vorkommen, deshalb vor dem Kauf Profilform und Maße der Platte vergleichen.

Brauche ich bei meiner Platte überhaupt Abstandhalter?

Das legt der Hersteller Ihrer Platte fest. Bei dünnen und weichen Platten, etwa aus PVC, PET oder dünnem Polycarbonat, sehen Händleranleitungen ihn üblicherweise vor, bei dickeren Platten reicht teils die Kalotte allein.

Ersetzt der Abstandhalter die Kalotte?

Das hängt von der Platte ab. Bei manchen Platten, etwa aus PVC oder PET, tritt der Abstandhalter an die Stelle der Kalotte, bei anderen kommen beide zusammen, dickere Platten werden teils nur mit Kalotte befestigt. Welches System gilt, steht in der Verlegeanleitung der Platte.

Sind Schrauben dabei?

Aufgeführt sind nur die Abstandhalter; Schrauben und Kalotten sind getrennt passend zur Platte zu wählen. Schraubenlänge und Bohrlochmaß gibt die Verlegeanleitung der Platte vor.
