Abzweigverbinder

Ein Abzweig, ohne die Leitung aufzutrennen

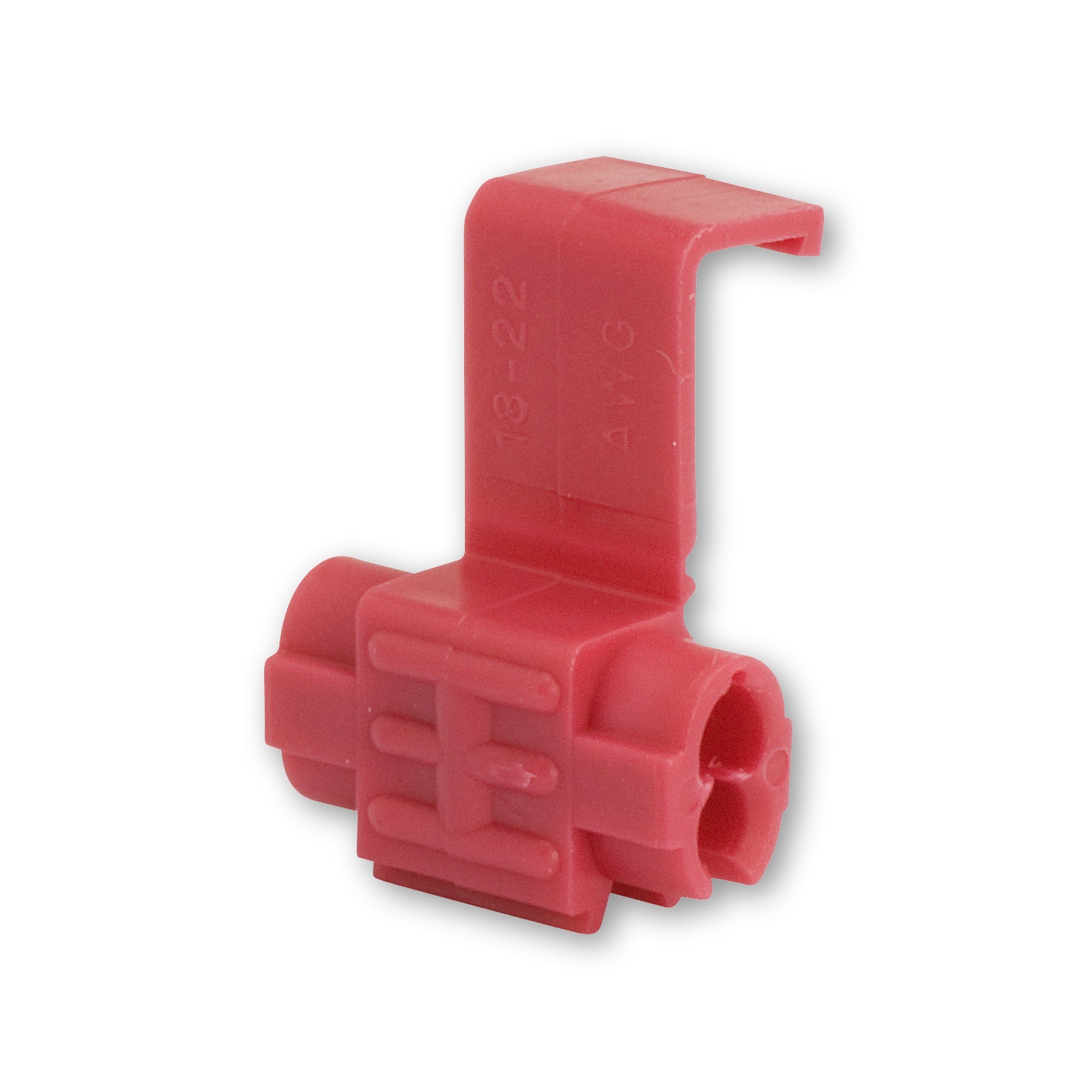

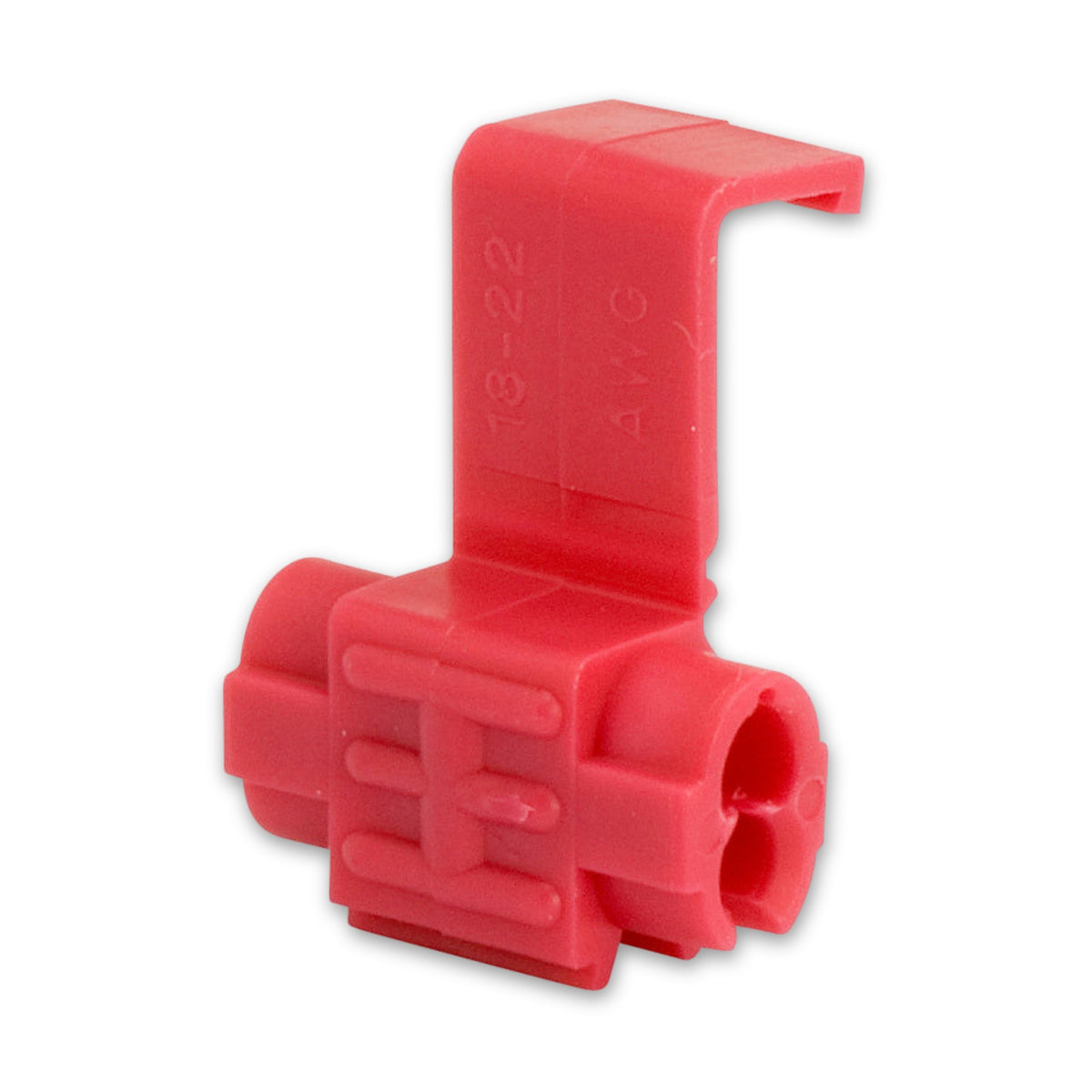

An eine bereits verlegte Leitung soll ein weiterer Verbraucher, etwa ein nachgerüstetes Gerät. Der Abzweigverbinder nimmt die durchlaufende Ader und die abzweigende Ader nebeneinander auf. Beim Schließen schneidet ein Metallkontakt durch beide Isolierungen hindurch und stellt darüber die elektrische Verbindung her. Abisoliert wird vorher nichts, und der bestehende Stromkreis bleibt dafür geschlossen.

Die Farbe ist die Größenangabe

Jede Farbe steht für genau einen Querschnittsbereich. Dieser Bereich ist keine Empfehlung, sondern die Bedingung der Bauart: Der Kontakt muss zu dem Leiterquerschnitt passen, in den er schneidet. Die geführten Bereiche schließen zudem nicht lückenlos aneinander an. Zwischen 2,50 mm² und 4,00 mm² liegt eine Lücke, für die keine Ausführung vorgesehen ist.

Was die Angaben zur Ausführung bedeuten

• 600 V Nennspannung: Der Wert beschreibt die Ausführung. Er sagt nicht, an welchem Stromkreis, bei welcher Stromstärke und bei welcher Absicherung ein Verbinder eingesetzt werden darf; das ergibt sich aus der Planung der Anlage oder des Fahrzeugumbaus.
• 105 °C als obere Temperatur: Auch das ist eine Angabe zur Ausführung und keine Aussage darüber, wie sich eine fertige Verbindungsstelle an einem warmen Einbauort über die Zeit verhält.

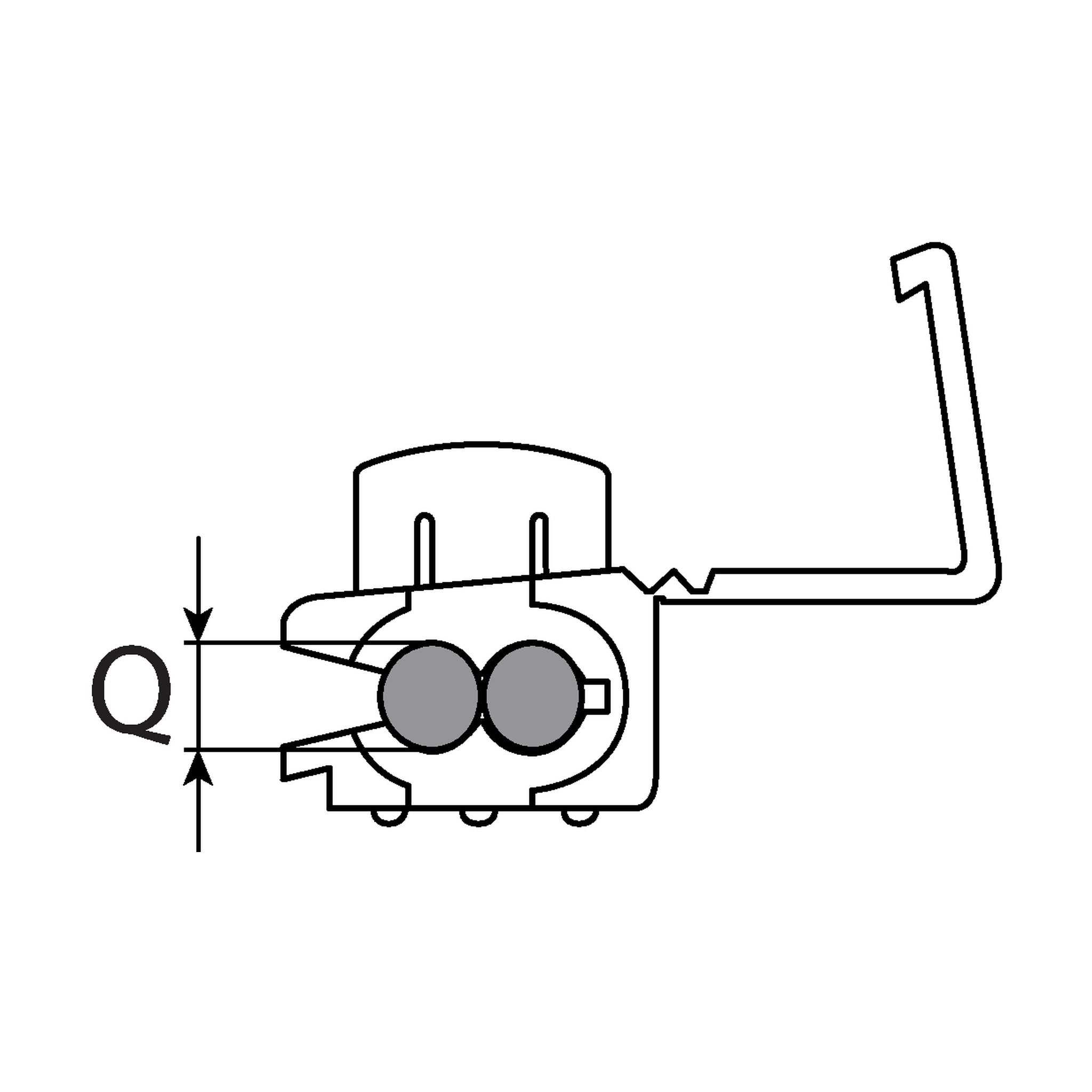

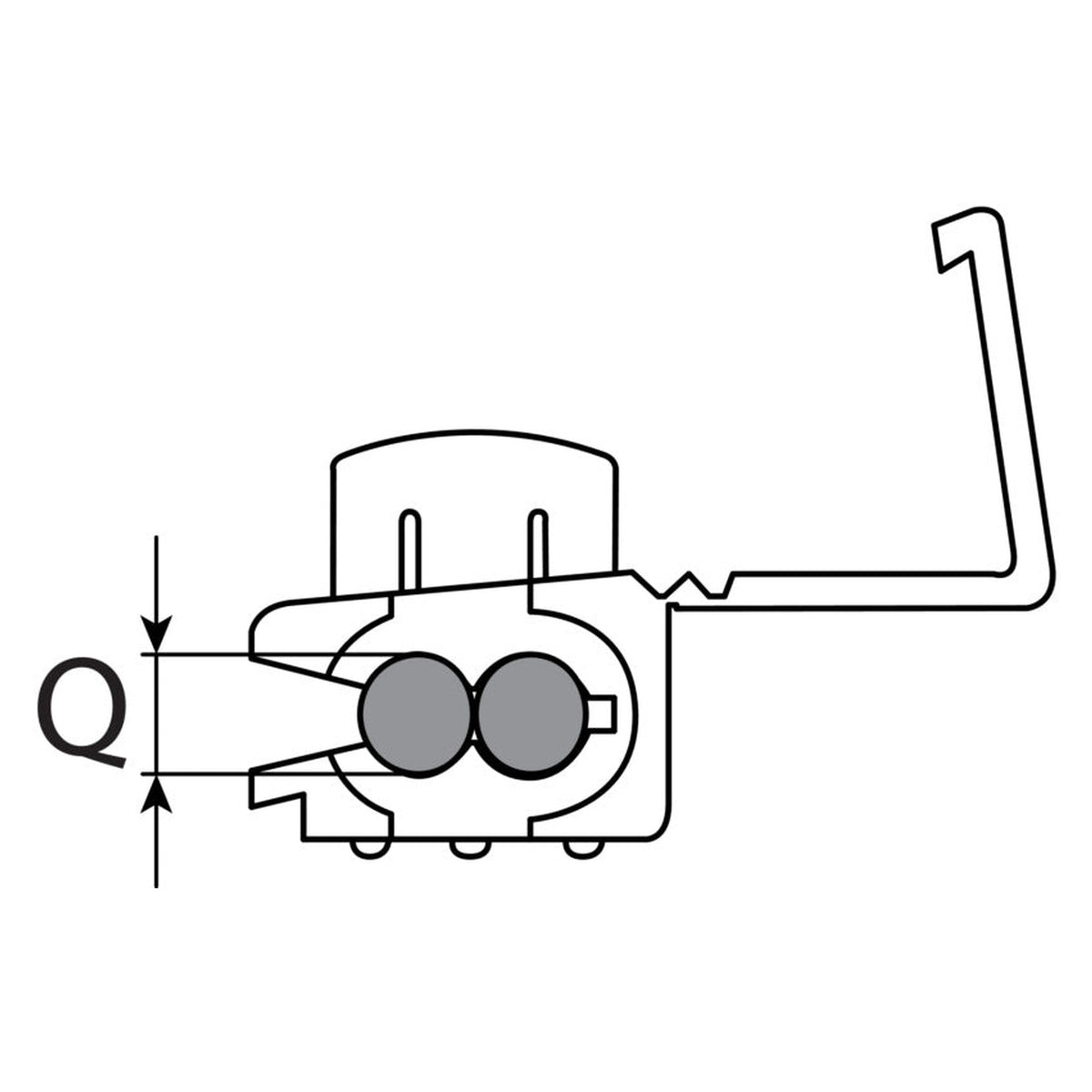

• Baugröße: Mit dem Querschnitt wächst das Gehäuse in Länge, Breite und Höhe. Im Bündel eines Kabelbaums oder in einem engen Kanal entscheidet das mit darüber, ob der Verbinder an die vorgesehene Stelle kommt.

Häufige Fragen

Ist dafür ein besonderes Werkzeug nötig?

Für diese Ausführung ist angegeben, dass kein Spezialwerkzeug erforderlich sei. Die Fachliteratur zur Schneidklemmtechnik hält dagegen fest, dass Klemme und Aufschaltwerkzeug zueinander passen müssen und Hersteller dafür eigene Werkzeuge führen. Beide Aussagen stehen nebeneinander, und dass sich der Verbinder mit einer beliebigen Zange fachgerecht schließen lässt, folgt daraus nicht.

Was ist zur Haltbarkeit einer solchen Verbindung gesagt?

Zu Rüttelfestigkeit, Lebensdauer und Strombelastbarkeit dieser Bauart wird hier nichts zugesagt. Dasselbe gilt für den Schutz gegen Feuchtigkeit: Aus dem Kunststoff des Gehäuses und aus der Temperaturangabe folgt keine Aussage über eine geschützte Verbindungsstelle.

Taugt der Verbinder für die feste Hausinstallation?

Für Verbindungsmaterial in Niederspannungs-Stromkreisen für Haushalt und ähnliche Zwecke gelten eigene Anforderungen; dass diese Ausführung sie erfüllt, ist nicht zugesagt. Beschrieben sind für die Bauart das Nachrüsten von Elektrogeräten im Fahrzeug und Verbindungen auf Zeit im Schaltschrank.
