Achsmanschettenklemmen für Kfz-Arbeiten, einstellbar

Achsmanschetten abbinden und auf den gemessenen Durchmesser einstellen

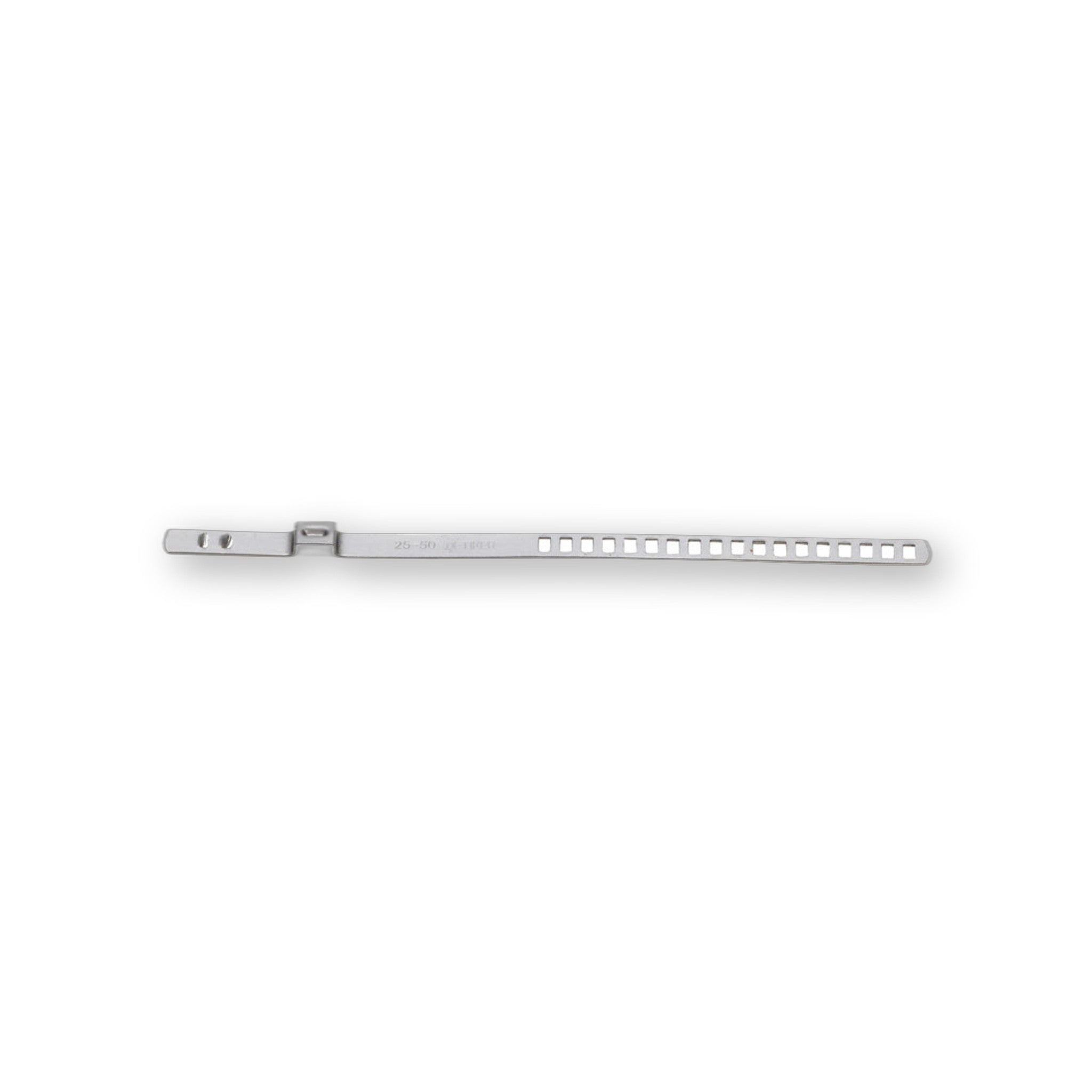

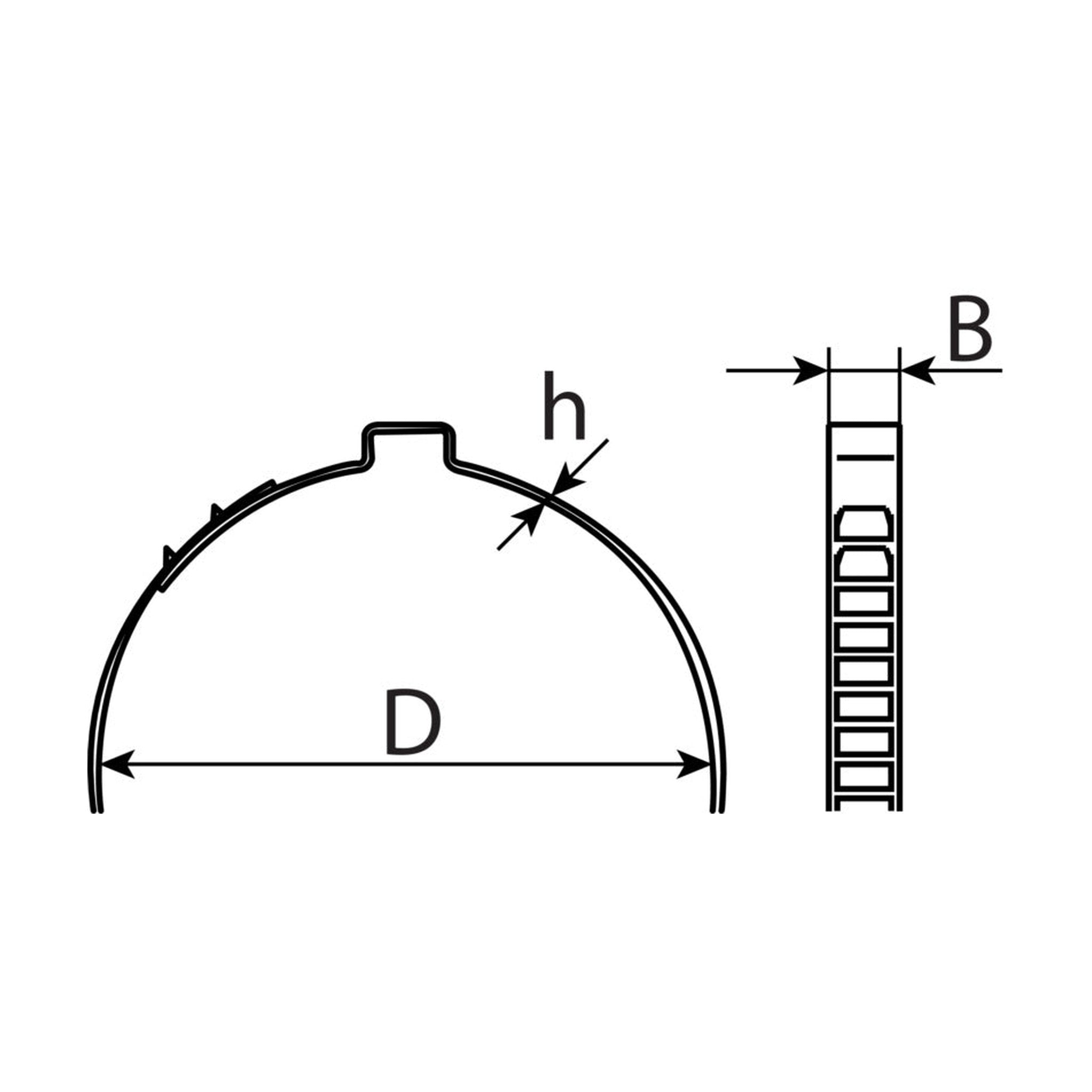

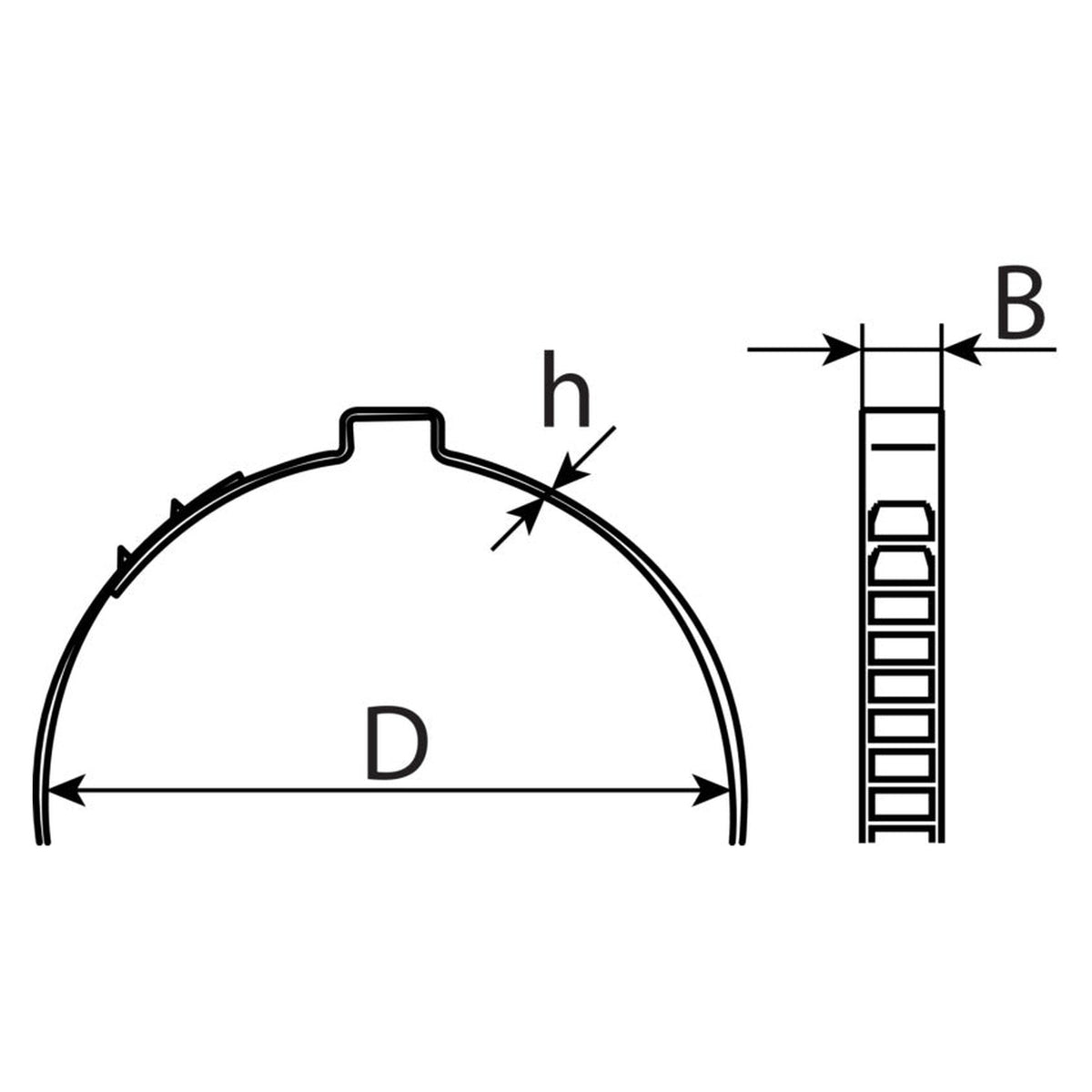

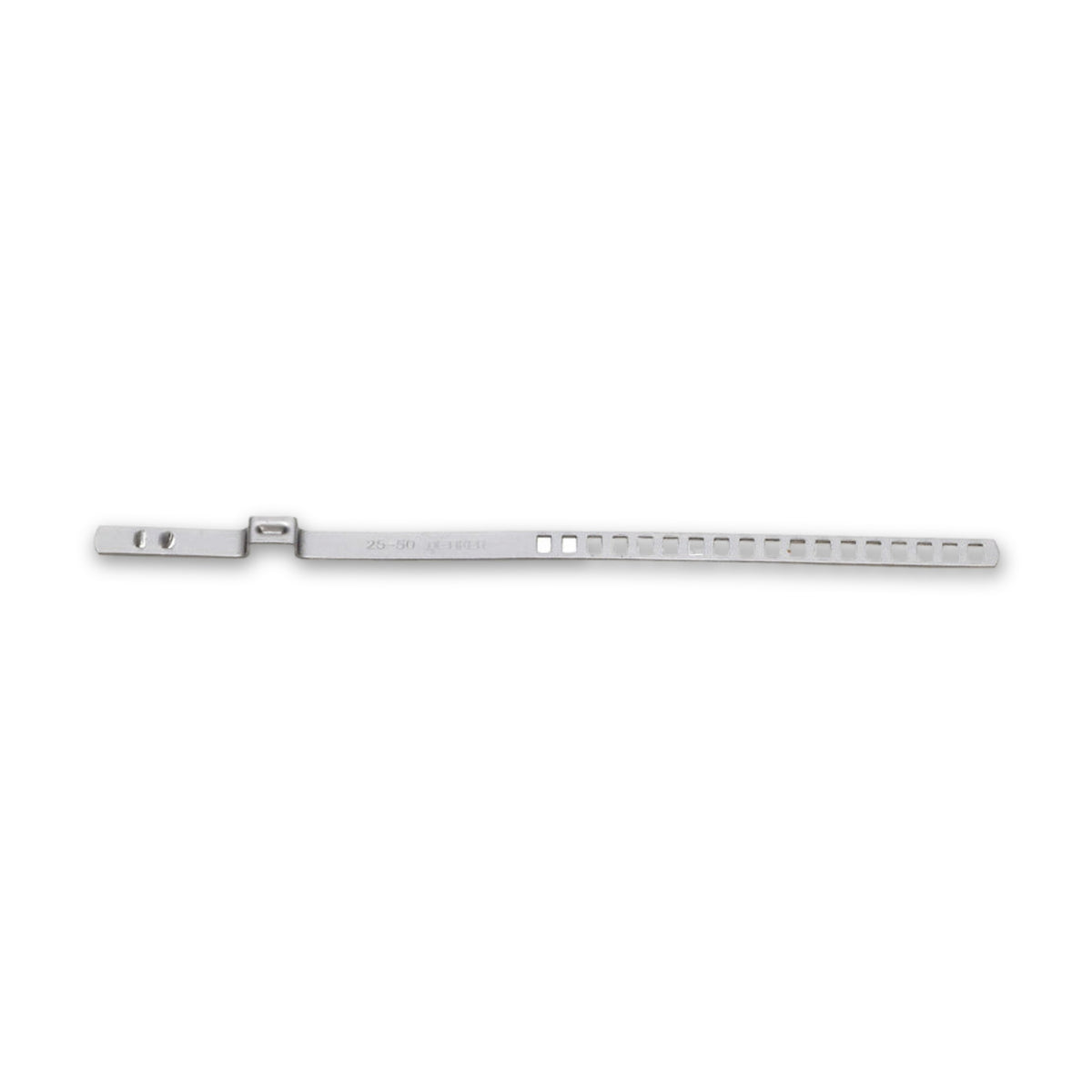

Die Lochbandklemme aus Edelstahl A2 bindet Achsmanschetten an der Klemmstelle ab. Der Verschluss wird an einer von mehreren Positionen eingehängt, sodass eine Ausführung einen ganzen Durchmesserbereich abdeckt: 25 bis 50 mm oder 40 bis 110 mm. Das Band ist 7 mm breit und 0,8 mm stark, geschlossen wird über ein Klemmenohr.

Was die Bauart ausmacht

• Einhängepositionen: Das Band trägt eine Lochreihe, in die der Verschluss eingehängt wird. Jede weitere Position macht die Klemme ein Stück enger. Eine Klemme deckt so eine Spanne ab statt eines einzelnen Maßes.
• Klemmenohr: Das Ohr wird mit einer Montagezange zusammengedrückt und verkleinert dabei den Durchmesser der Klemme. Die sichtbare Verformung zeigt, dass geschlossen wurde.
• Geformte Bandkanten: Sie sollen die weiche Manschette beim Spannen schonen. Das Risiko einer Beschädigung wird dadurch vermindert, ausschließen lässt es sich nicht.

Einsatz an der Achsmanschette

Die Achsmanschette ist ein Faltenbalg aus Gummi oder Kunststoff, der das homokinetische Gelenk der Antriebswelle abdeckt und das Schmierfett im Gelenk hält. Reißt sie ein, geht Fett verloren, und Schmutz, Sand und Feuchtigkeit dringen ein. Beim Manschettenwechsel in der Kfz-Werkstatt oder in der Hobbywerkstatt sichert die Klemme die Manschette an der Klemmstelle. Dafür wird der Durchmesser der Klemmstelle gemessen und mit dem Bereich verglichen. Montiert wird mit dem Verschluss in der kleinstmöglichen Einhängeposition und einer gleichmäßigen Schließkraft am Ohr.

Häufige Fragen

Passt die Klemme an mein Fahrzeug?

Das hängt vom Durchmesser ab: Er muss an der Klemmstelle der Manschette zwischen 25 und 50 mm oder zwischen 40 und 110 mm liegen. Gemessen wird dort, wo die Klemme später sitzt. Eine Zuordnung zu einem bestimmten Fahrzeug oder Gelenk gibt es nicht.

Welches Werkzeug braucht man zum Schließen?

Empfohlen ist eine Montagezange für Ohrklemmen; die angegebene Schließkraft liegt bei 2400 bis 2700 N. Sinnvoll ist eine Probemontage an der eigenen Manschette mit gleichmäßiger Kraft.

Muss die Klemme vor dem Anbringen gerundet oder gekürzt werden?

Wird die Klemme gestreckt geliefert, wird sie vorgerundet und auf Länge gebracht, das überstehende Material wird abgetrennt, und die Schnittkanten werden mit einer Feile entgratet. Für diese Klemme ist der Lieferzustand nicht angegeben.

Lässt sich eine geschlossene Klemme nachspannen?

Nein, die Bauart ist für einmaliges Schließen gedacht, ein wiederholtes Schließen ist zu vermeiden. Für eine zweite Montage ist eine neue Klemme der richtige Weg.
