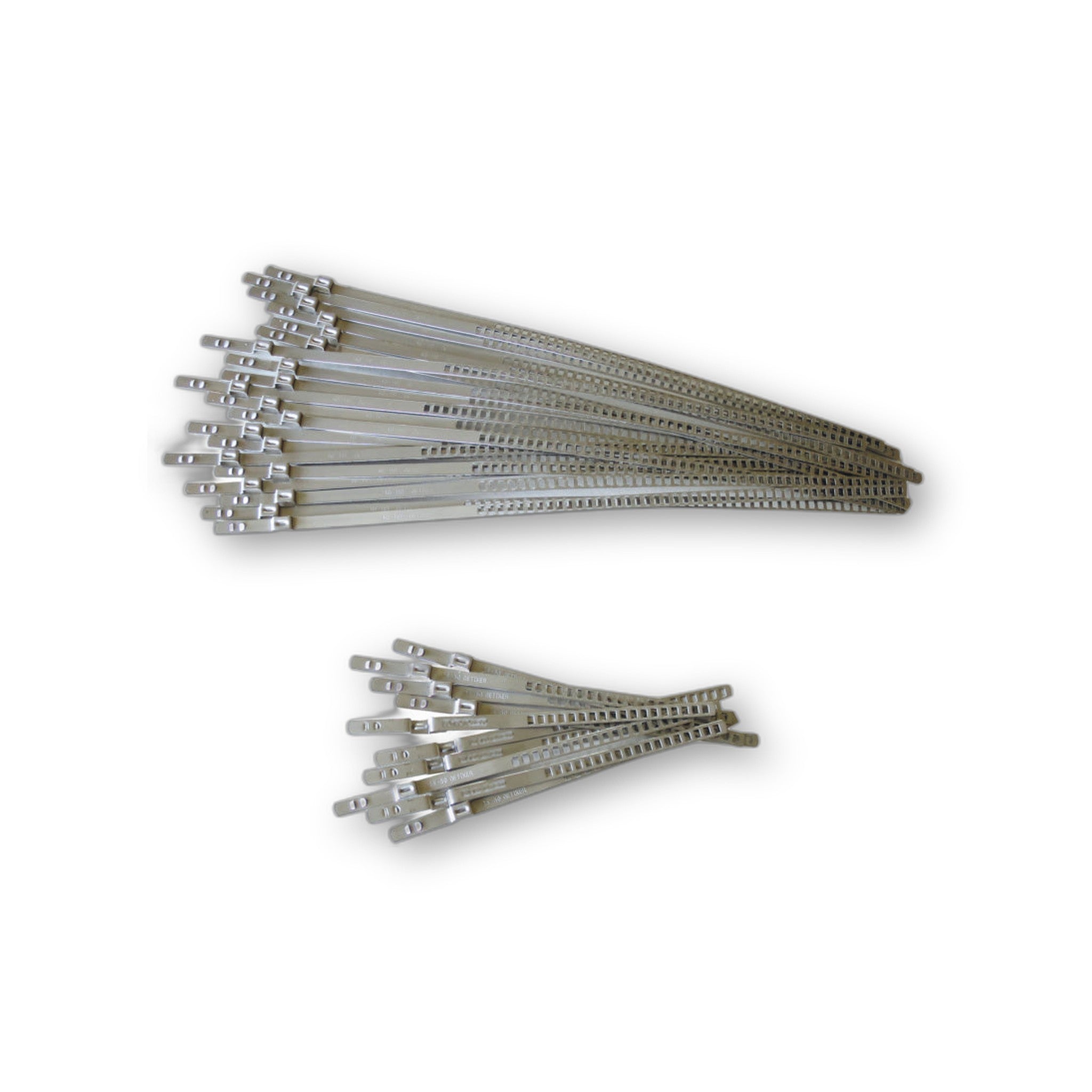

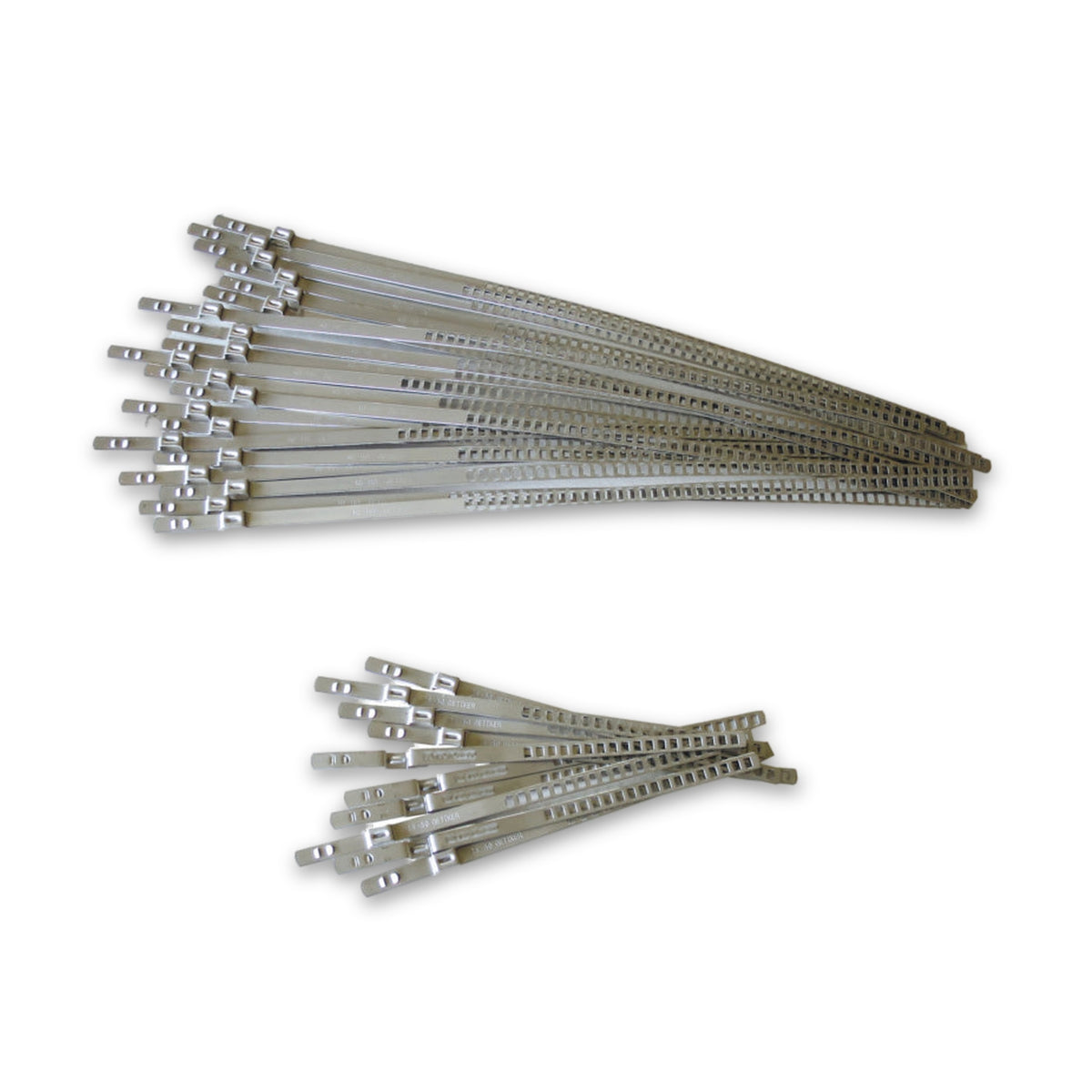

Achsmanschettenklemmen-Set

Achsmanschettenklemmen sind Lochbandklemmen aus Edelstahl A2, mit denen die Enden einer neuen Antriebswellenmanschette abgebunden werden, in Kfz-Werkstätten bei Arbeiten an der Antriebswelle ebenso wie in der Hobbywerkstatt. Das Set deckt mit zwei Größen die Durchmesser von 25 bis 50 mm und von 40 bis 110 mm ab. Geschlossen wird über ein Klemmenohr mit einer Montagezange.

Warum die Befestigung der Manschette zählt

Eine Achsmanschette ist ein Faltenbalg aus Gummi oder Kunststoff, der das Gleichlaufgelenk (homokinetisches Gelenk) einer Antriebswelle abdeckt. Reißt sie im Fahrbetrieb ein, wird das Schmierfett nach und nach herausgeschleudert, und Schmutz, Sand und Feuchtigkeit gelangen an das Gelenk. Beim Wechsel wird der neue Balg an seinen Enden mit diesen Klemmen abgebunden.

Zwei Größen für unterschiedliche Durchmesser

Das Set führt einen kleineren und einen größeren Durchmesserbereich. Den Bereich von 40 bis 50 mm decken beide Größen ab. Das Sortiment mit 30 Stück enthält 10 Klemmen für 25 bis 50 mm und 20 Klemmen für 40 bis 110 mm Durchmesser.

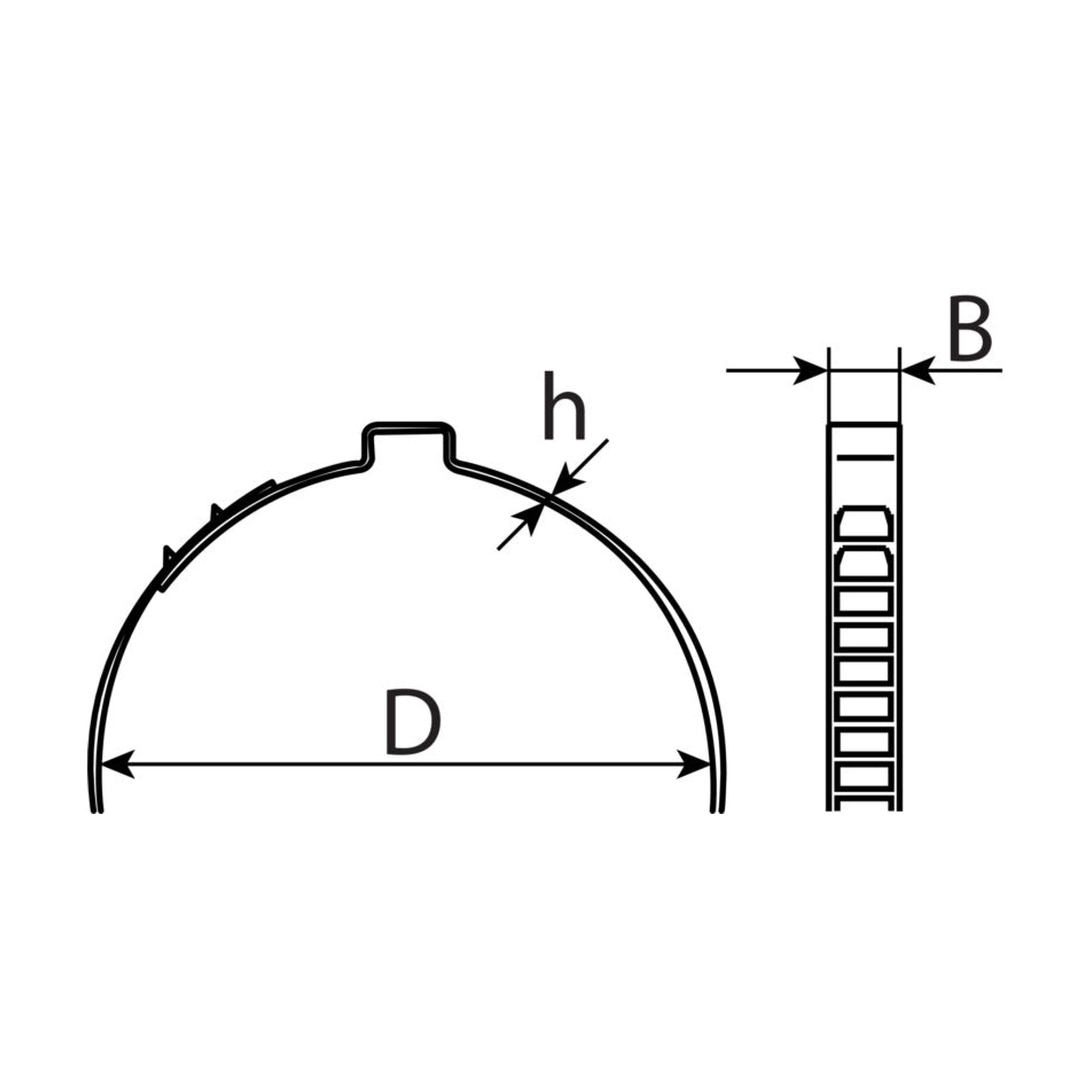

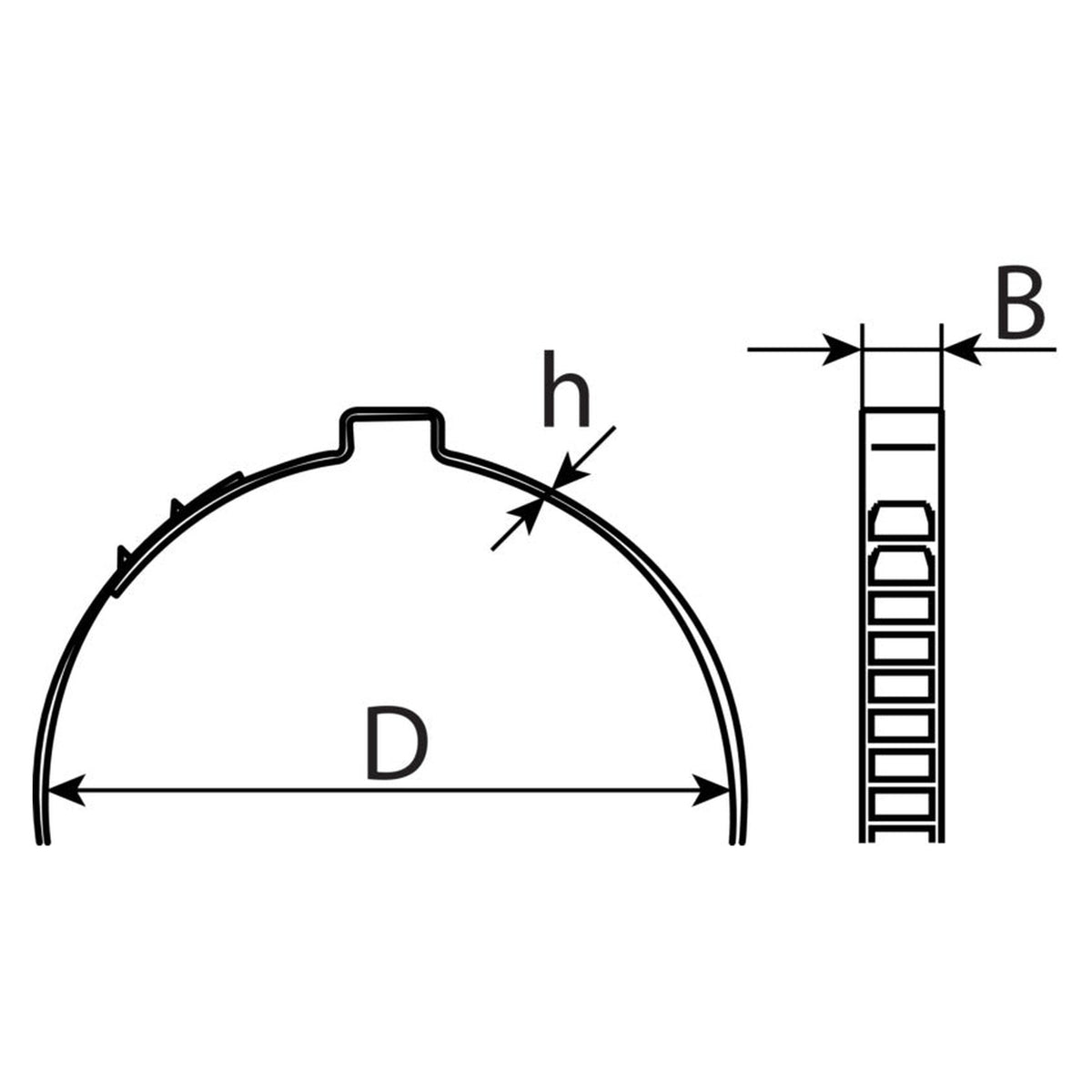

• Mehrfach einhängbarer Verschluss: Eine Klemme lässt sich auf unterschiedliche Durchmesser innerhalb ihres Bereichs einstellen.
• Klemmenohr: Das Ohr wird mit der Montagezange zusammengedrückt und schließt die Klemme.
• Geformte Bandkanten: Sie mindern das Risiko, die Manschette beim Anziehen zu beschädigen, schließen es aber nicht aus.

So wird angebracht

Die Klemme wird über der Manschette angesetzt, der Verschluss in die kleinstmögliche Einhängeposition gesetzt und das Klemmenohr geschlossen. Dafür wird eine Montagezange empfohlen; die Kraft soll gleichmäßig aufgebracht werden. Welche Schließkraft zum jeweiligen Manschettenmaterial passt, wird über einige Abbindeversuche ermittelt. Gestreckt gelieferte Lochbandklemmen werden zuvor zum Ring gerundet, überstehendes Band wird gekürzt und die Schnittkante mit einer Feile entgratet. Eine bereits geschlossene Klemme wird nicht noch einmal geschlossen.

Häufige Fragen

Passt die Klemme an meine Achsmanschette?

Das entscheidet der gemessene Durchmesser an der Klemmstelle: Er muss in den Bereich 25 bis 50 mm oder 40 bis 110 mm fallen. Eine feste Zuordnung zu einem Fahrzeug oder Manschettentyp ist nicht angegeben; die Bezeichnung universal meint die Verstellbarkeit innerhalb des Bereichs.

Welche Zange wird zum Schließen gebraucht?

Eine Montagezange für Lochbandklemmen; sie gehört nicht zum Lieferumfang, beide Packungen enthalten nur Klemmen. Zum Verspannen über das Klemmenohr empfiehlt SWG ausdrücklich eine Montagezange.

Kann eine geschlossene Klemme wieder verwendet werden?

Nein, ein wiederholtes Schließen bereits geschlossener Klemmen ist zu vermeiden. Soll eine Montage wiederholt werden, wird dafür eine neue Klemme gebraucht.
