Anbausatz für 7-polige Kfz-Steckdosen

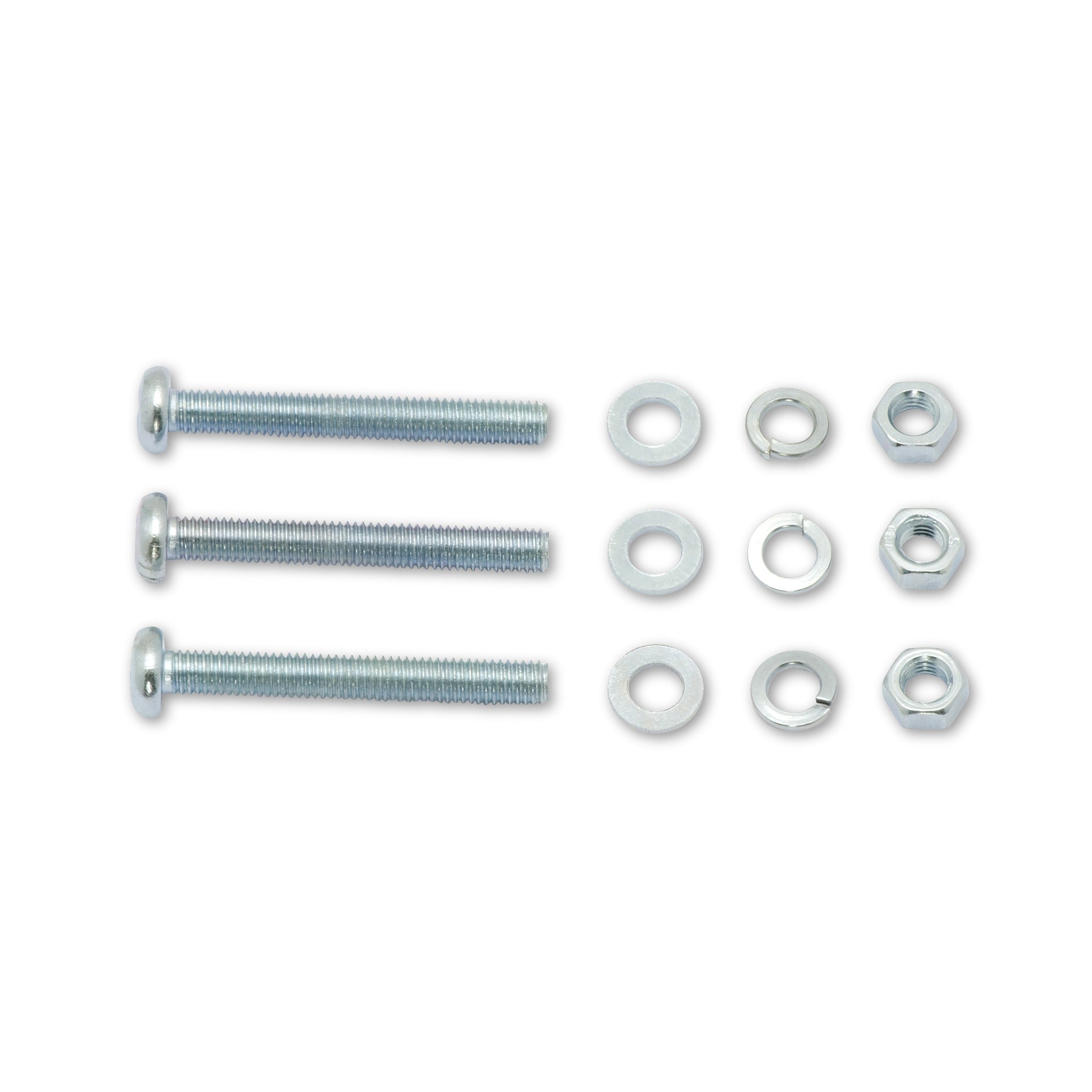

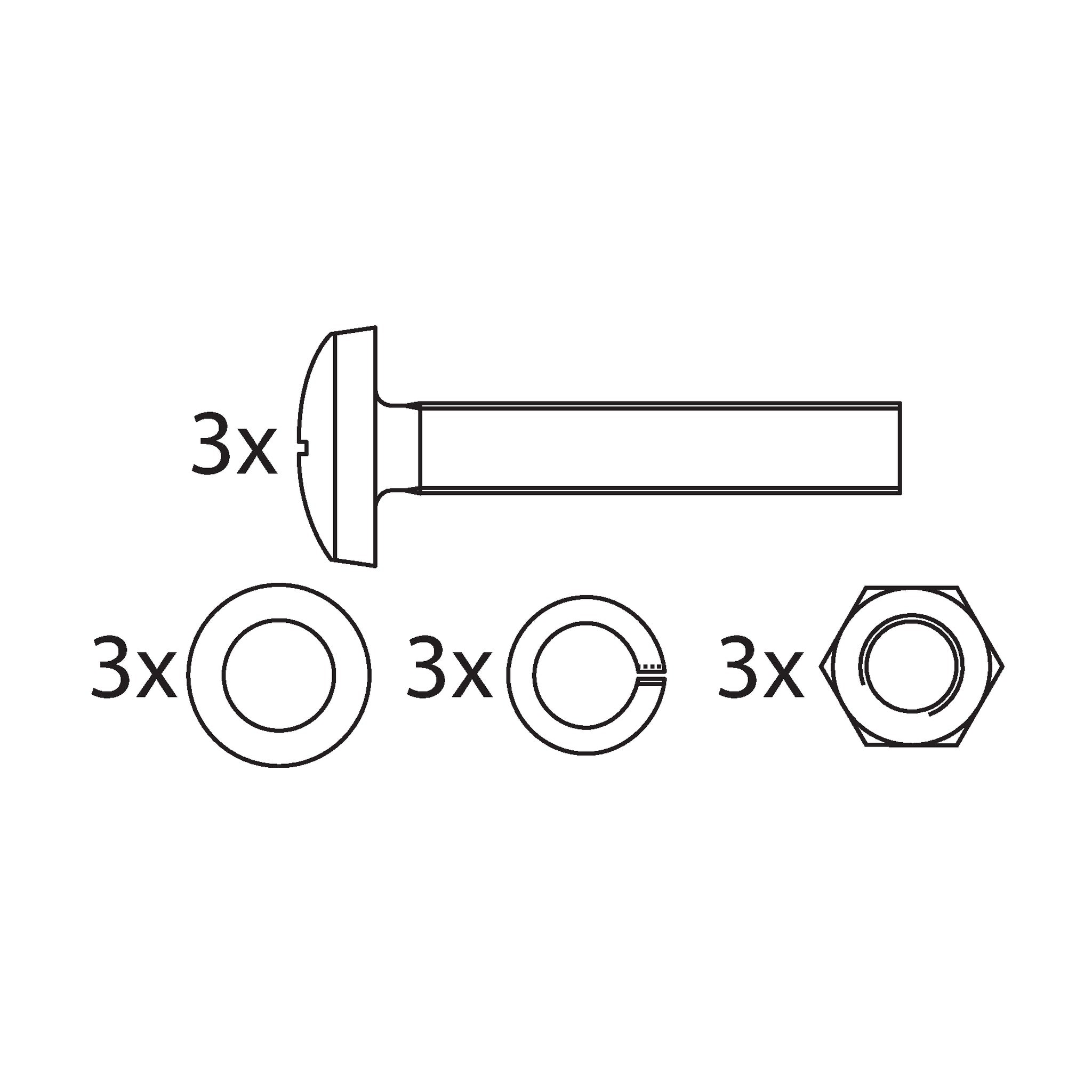

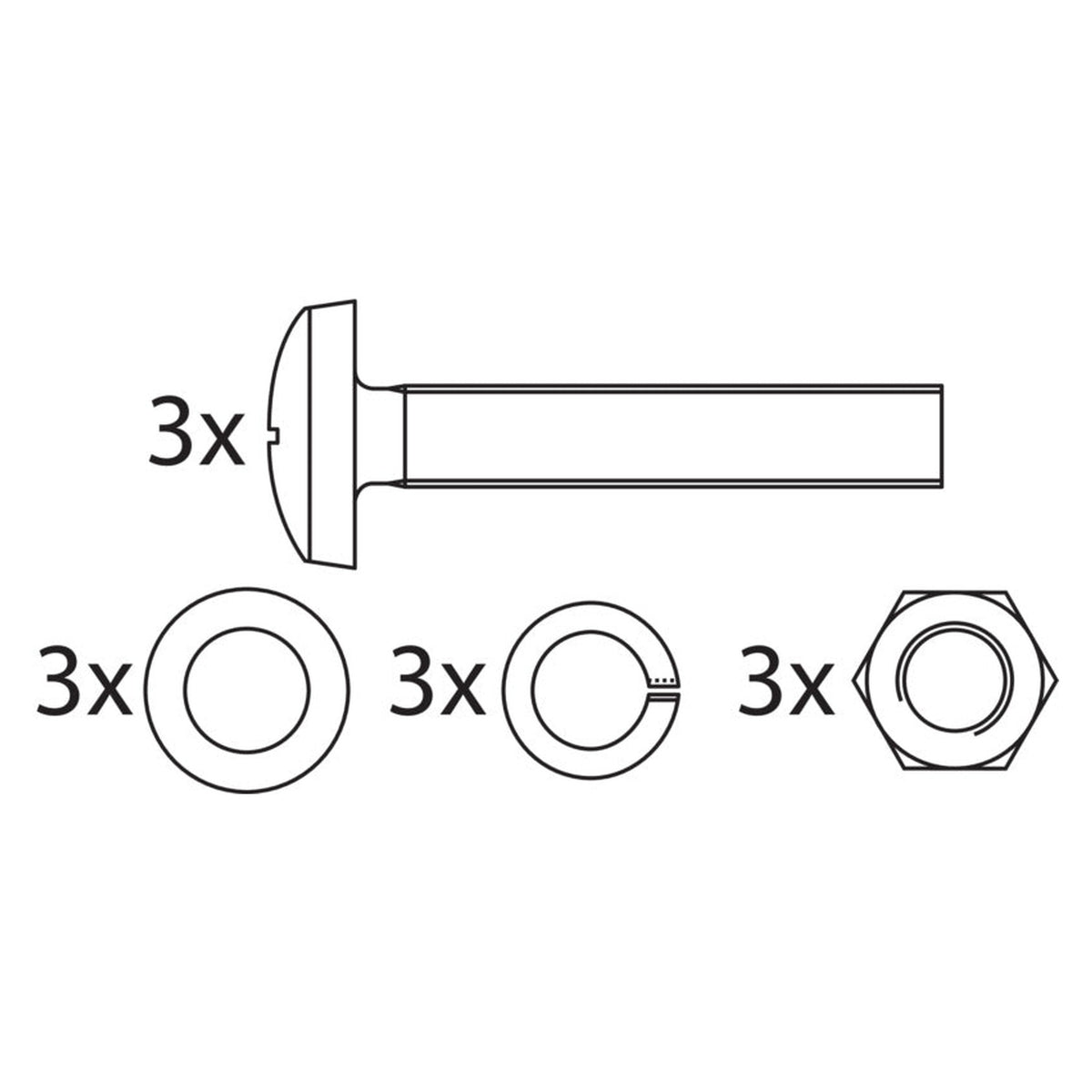

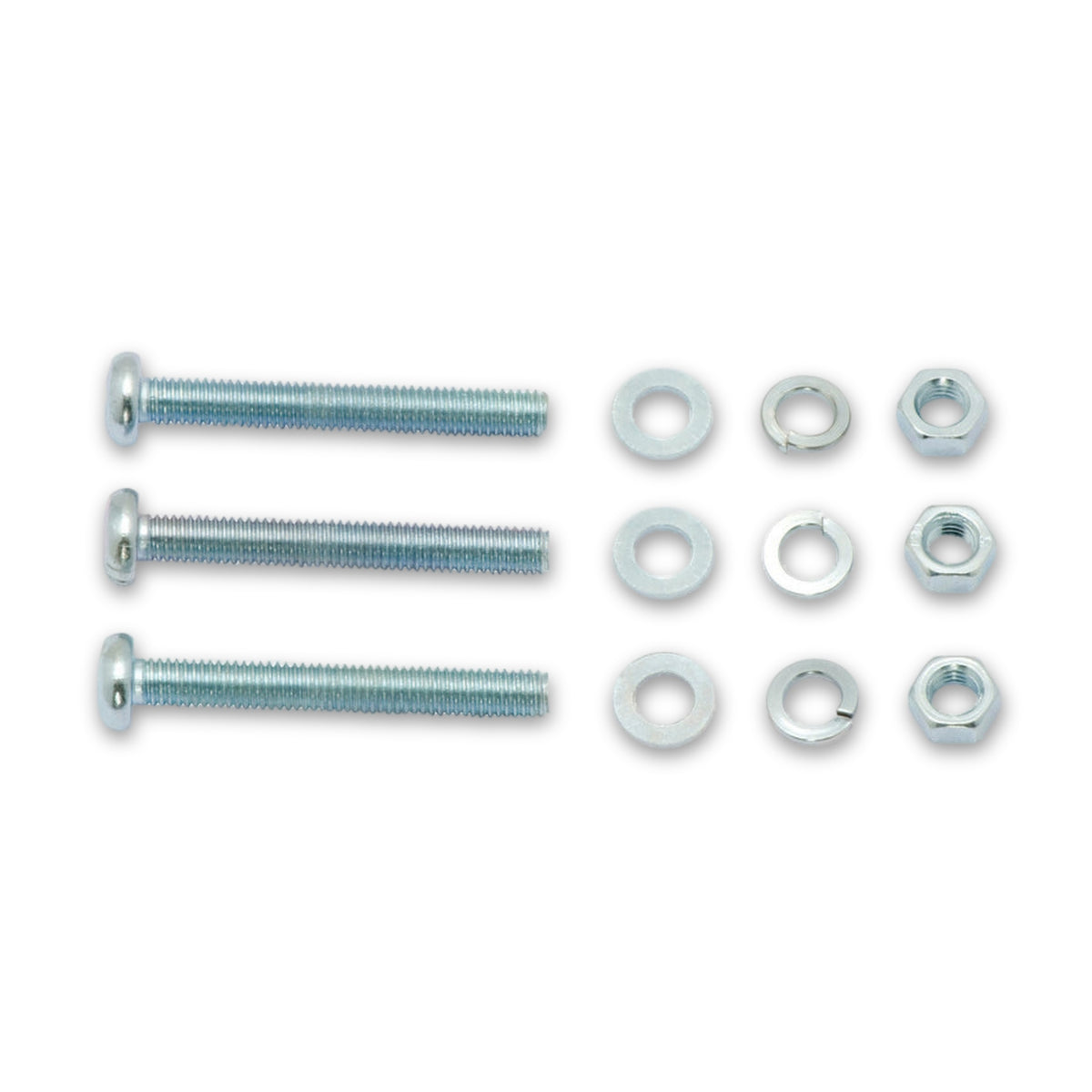

Der Anbausatz enthält das Befestigungsmaterial, mit dem das Gehäuse einer 7-poligen Anhängersteckdose am Anbauort verschraubt wird: drei Gewindeschrauben M5 x 40 mm mit gewölbtem Linsenkopf, dazu je drei Muttern, Federringe und Scheiben, alles aus Stahl und verzinkt. Das Set hat zwölf Teile. Für die Auswahl zählen Gewinde, Schraubenlänge und die Zahl der Schraubstellen, hier drei.

Gehäuse verschrauben, ohne an der elektrischen Verbindung etwas zu ändern

An einer Anhängersteckdose gibt es zwei verschiedene Verschraubungen: die geschraubten Kabelanschlüsse und die Befestigung des Gehäuses über die Bohrungen im Gehäuserand. Der Anbausatz gehört zur zweiten. Er ist rein mechanisch und wirkt an der elektrischen Verbindung nicht mit. 7-polige Dosen haben üblicherweise drei Befestigungsbohrungen; entsprechend enthält der Satz jedes Teil dreimal.

Je Schraubstelle vier zusammengehörige Teile

• Schraube und Mutter: Die Schraube wird durch Dosenrand und Bauteil gesteckt und auf der Rückseite mit der Mutter verschraubt. Ein Gewinde im Bauteil ist dafür nicht nötig.
• Scheibe und Federring: Beide werden zusätzlich auf die Schraube gesteckt. Die Scheibe vergrößert die Auflagefläche unter Kopf oder Mutter.

Nachrüsten und Austauschen einer Anhängersteckdose

Üblich ist der Einsatz in der Kfz-Werkstatt, im Anhängerbau, in der Landtechnik und beim Heimwerker, der eine Steckdose nachrüstet oder ersetzt. Beim Anbau werden die Bohrungen von Dose und Halter zur Deckung gebracht und die Schrauben durchgesteckt. Vorab werden Bohrungsdurchmesser und Bauteildicke gemessen: Der Durchmesser muss zu M5 passen, und 40 mm Länge müssen Dosenrand, Bauteil, Scheibe und Federring überbrücken und die Mutter noch fassen. Weichen Bohrungen oder Bauteildicke ab, ist dieser Satz nicht das Richtige.

Häufige Fragen

Gehört eine Steckdose zum Satz?

Nein, der Satz enthält nur Befestigungsmaterial. Steckdose, Leitungen, Kontakte, Deckel und Dichtung müssen separat beschafft werden.

Passt der Satz zu meiner Steckdose?

Das hängt von den Bohrungen an Ihrer Dose und am Halter ab, denn die Schrauben sind M5 mit 40 mm Länge. Gemessen werden Bohrungsdurchmesser und Gesamtdicke aus Dosenrand und Bauteil; daraus ergibt sich, ob 40 mm genügen.

Welche Bauart muss die Steckdose haben?

Der Satz ist für 7-polige Steckdosen bezeichnet; für 13-polige Dosen ist er nicht genannt. Ob er an Ihrer Dose passt, entscheiden die Bohrungen und die Bauteildicke, wie in der Frage zur Passung beschrieben. Welche Bauart am Fahrzeug sitzt, zeigt die Dose selbst: die 7-polige Typ 12 N (ISO 1724), die 7-polige Typ 12 S (ISO 3732) oder die 13-polige (ISO 11446).

Reicht verzinkter Stahl an einer Stelle mit Nässe oder Streusalz?

Dazu gibt es keine Herstellerangabe; genannt sind nur Stahl und Verzinkung. Wo besondere Anforderungen an den Korrosionsschutz bestehen, ist Befestigungsmaterial aus nichtrostendem Stahl die Alternative.
