Balkenschuh 2-teilig, Stahl sendzimirverzinkt

Wenn der Nebenträger am Hauptträger endet

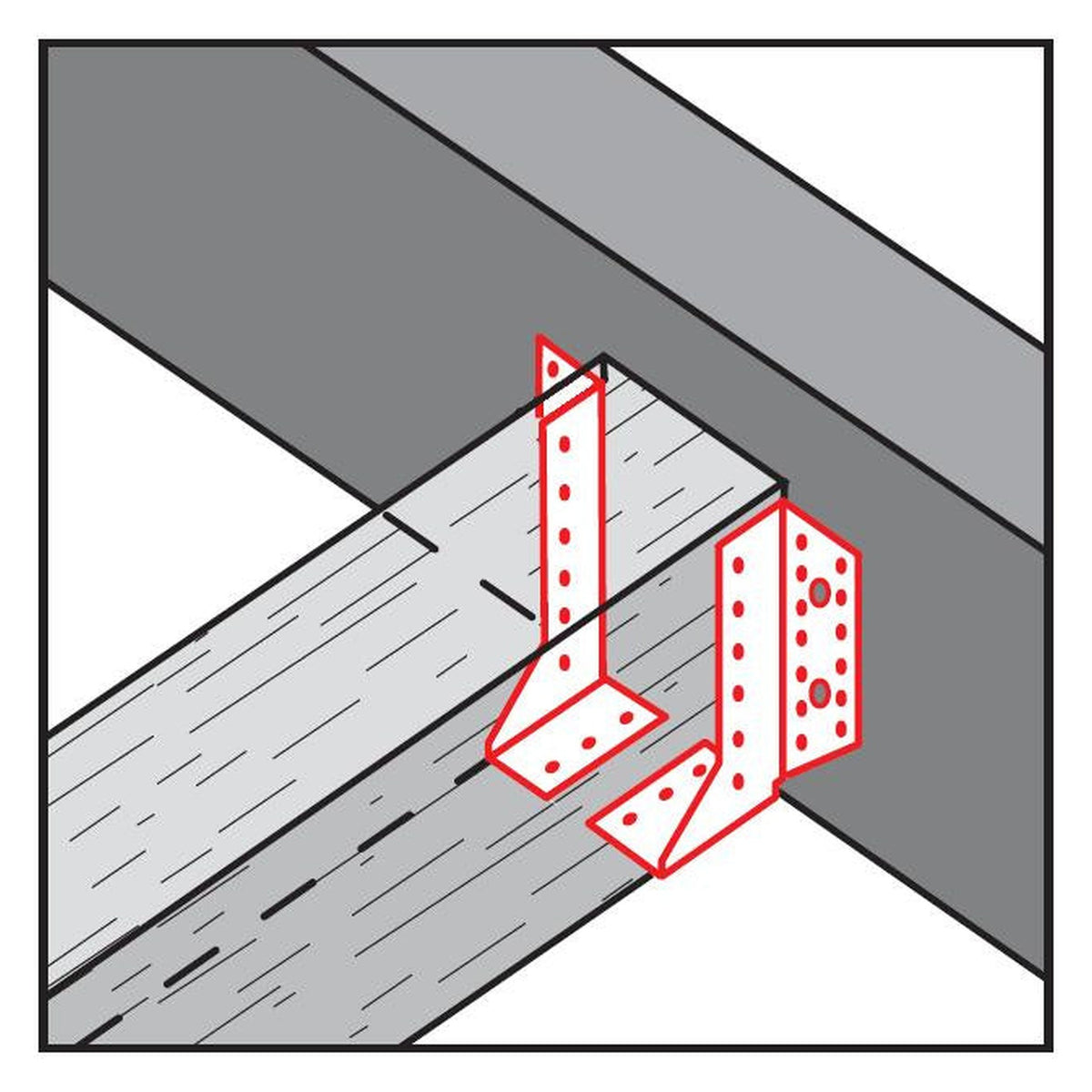

Ein Nebenträger stößt mit seinem Ende seitlich auf einen Hauptträger und muss dort getragen werden. Der zweiteilige Balkenschuh sitzt an dieser Stoßstelle: Die außenliegenden Laschen werden auf die Seitenfläche des Hauptträgers genagelt, die Schenkel fassen den Nebenträger von beiden Seiten und von unten. Er verbindet Träger aus Vollholz und Brettschichtholz und ist für ruhende und annähernd ruhende Lasten vorgesehen. Zimmerer und Holzbaubetriebe setzen ihn ein, wenn ein Nebenträger stumpf an einen Hauptträger anschließt.

Je ein Teil auf jeder Seite des Nebenträgers

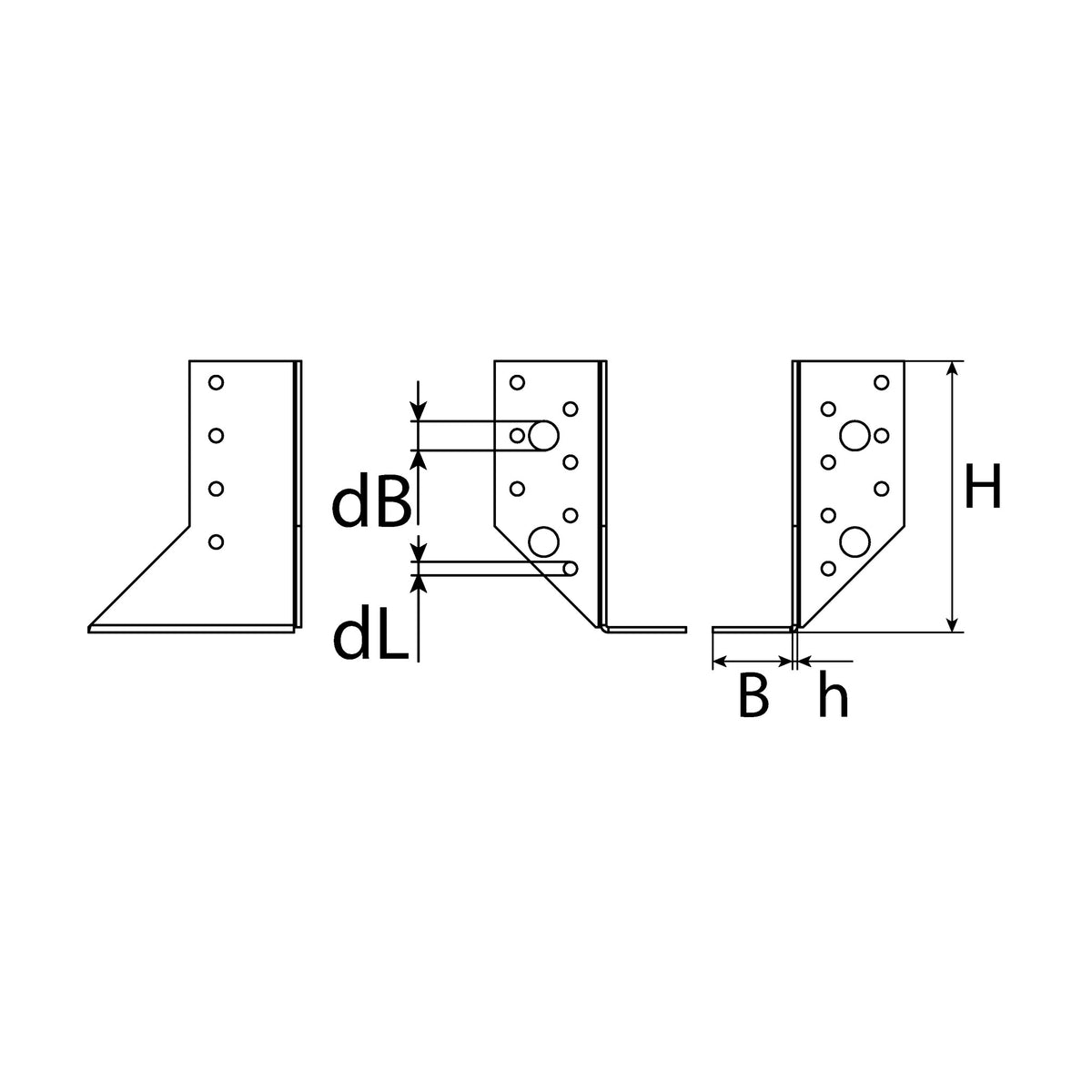

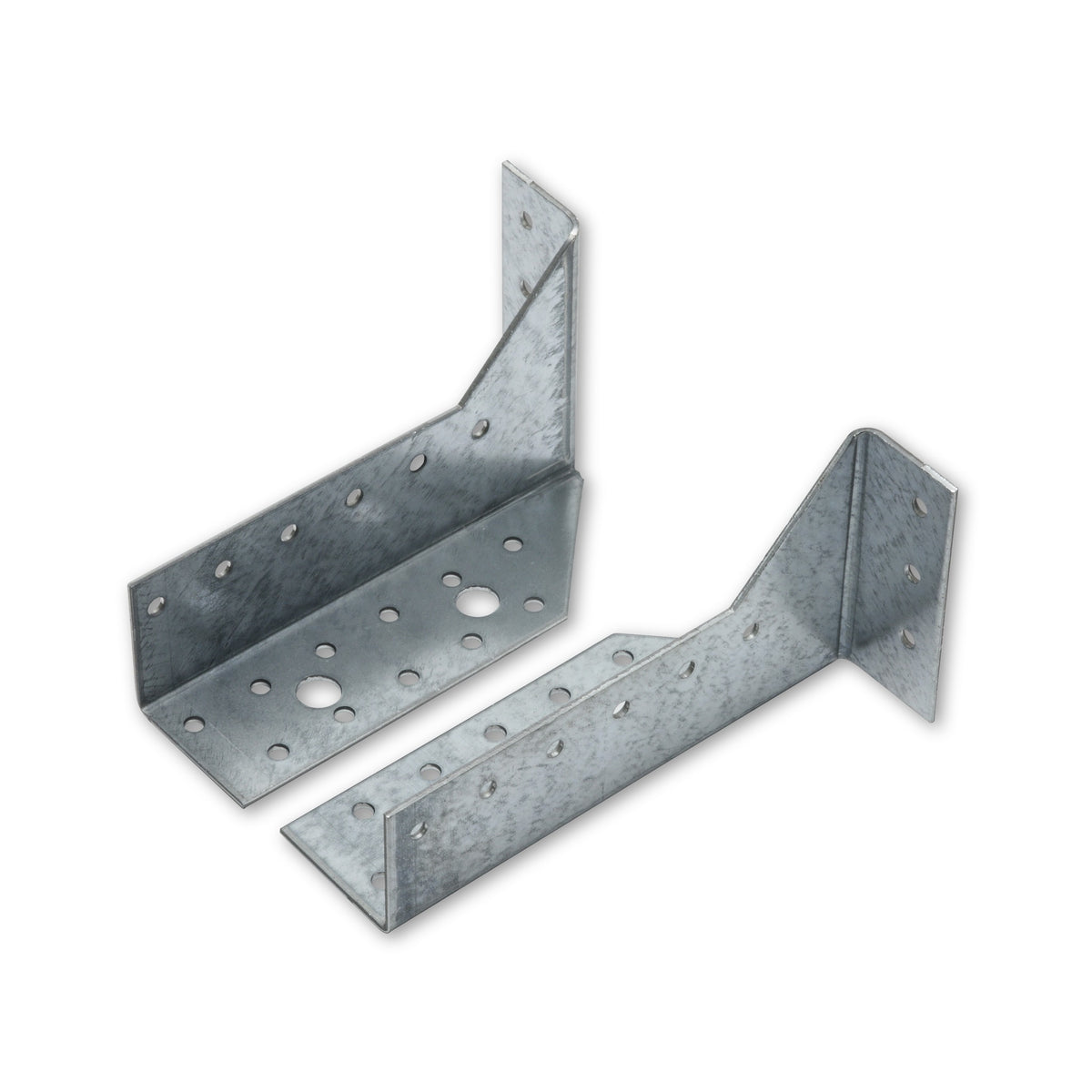

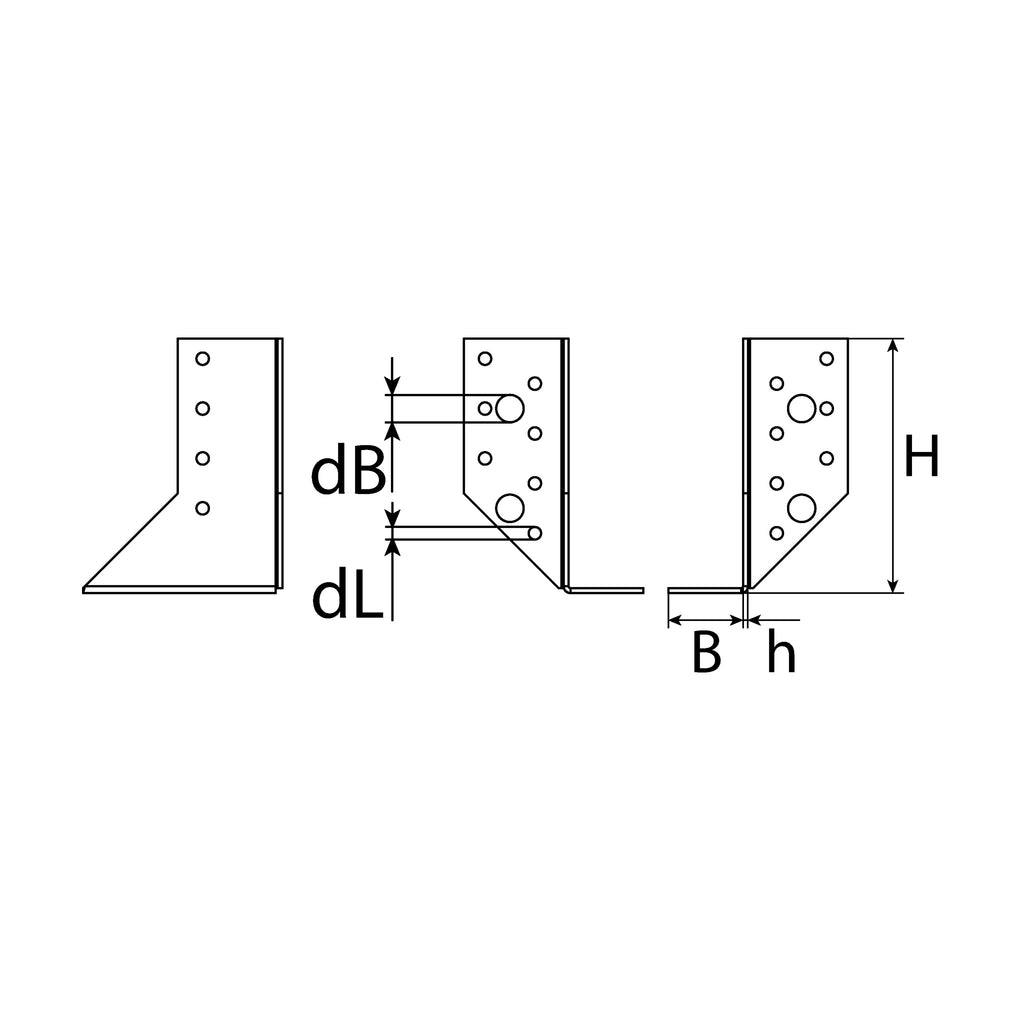

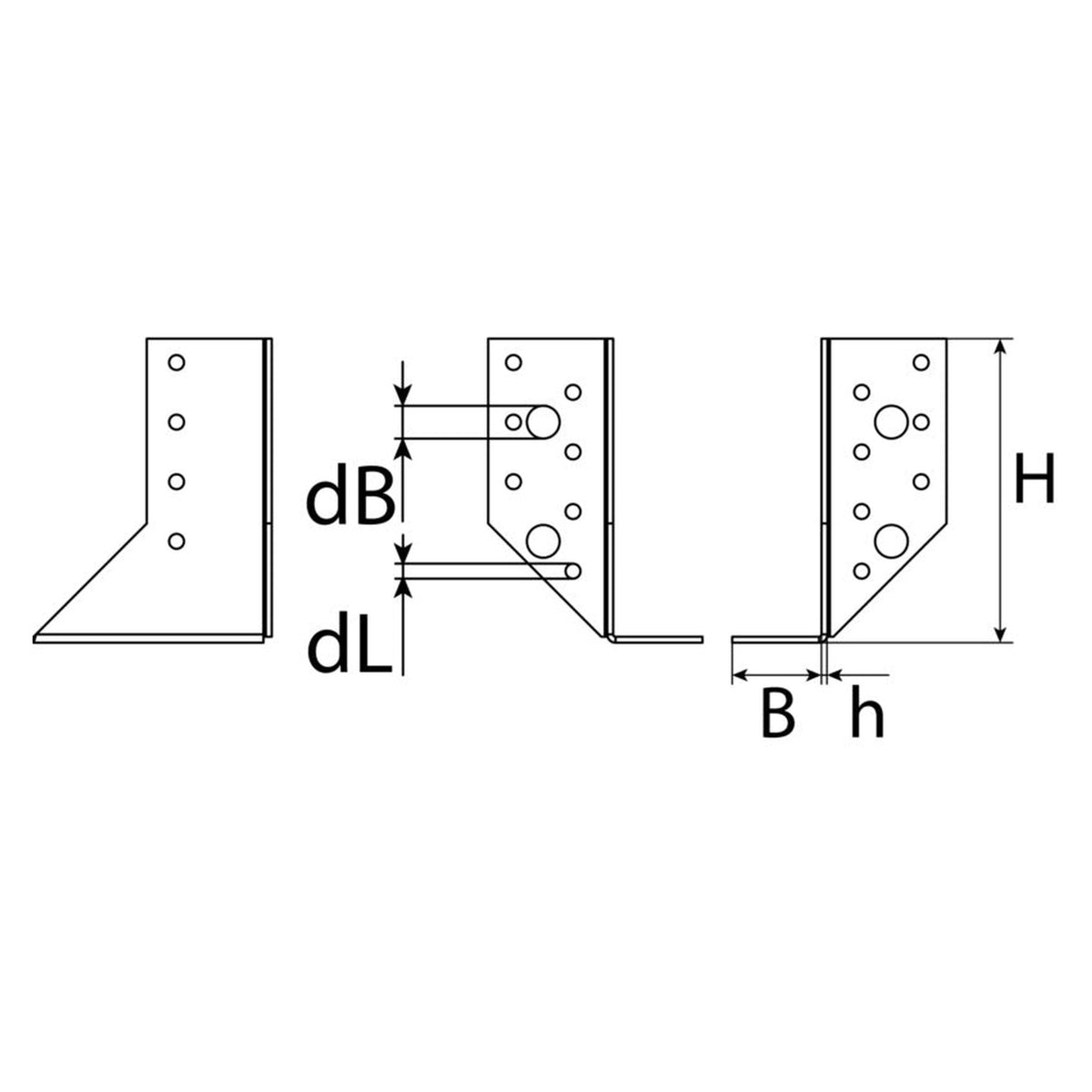

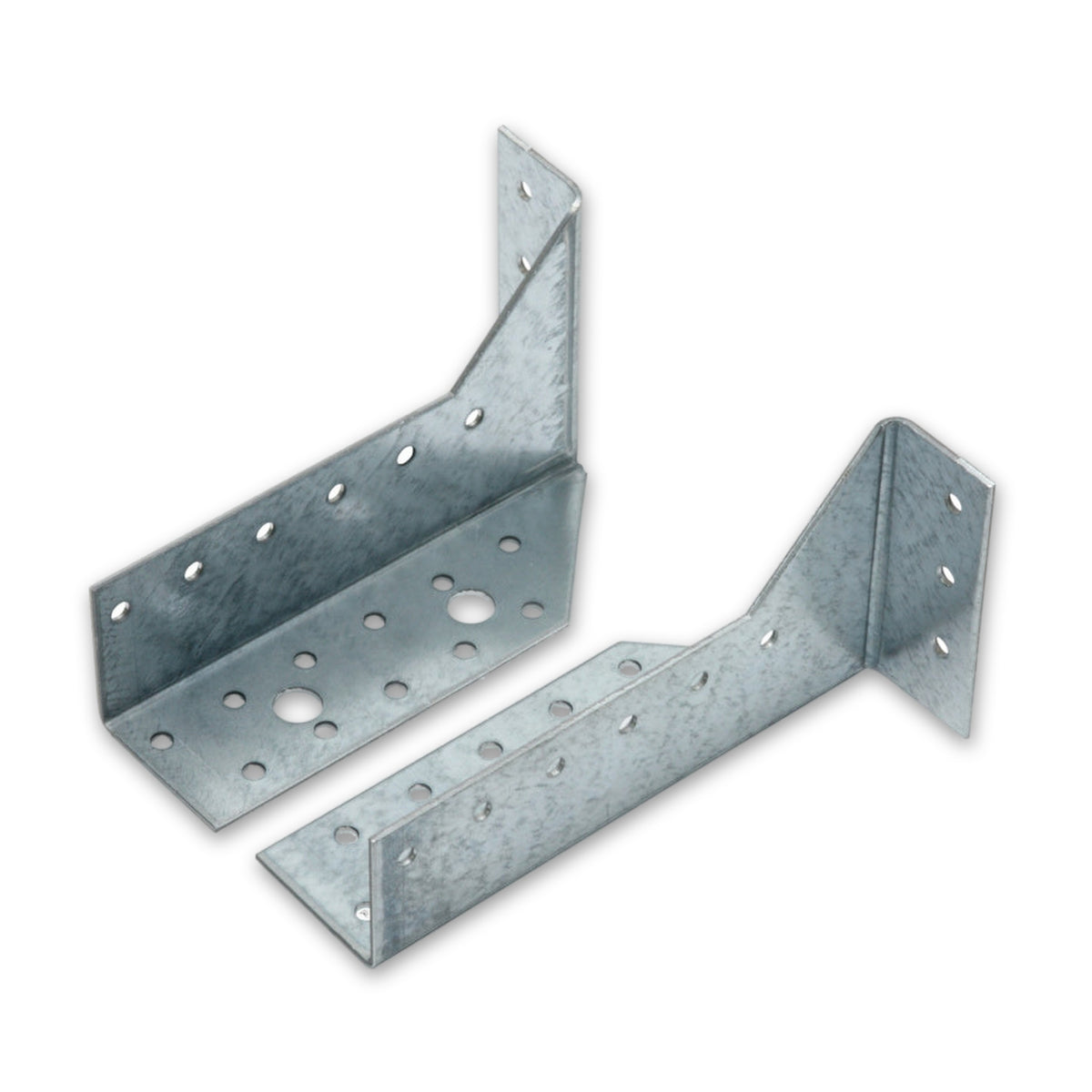

Der Balkenschuh besteht aus zwei getrennten, spiegelbildlichen Blechteilen ohne Schweißnaht. Jedes Teil wird auf einer Seite des Nebenträgers angesetzt; die 34 Nagellöcher verteilen sich auf beide Teile, 22 davon sitzen in den Laschen am Hauptträger und 12 am Nebenträger.

Genagelt nach vorgegebenem Nagelbild

Die Nagellöcher haben 5 mm Durchmesser und sind für Kammnägel bestimmt. Befestigt wird der Balkenschuh an beiden Hölzern mit Nägeln. Für die Nagellöcher gibt es keine freie Auswahl: Vernagelt wird entweder in allen Löchern oder nach dem vorgegebenen Teilnagelbild, und die Berechnung legt fest, welche der beiden Varianten gilt.

Häufige Fragen

Welche Nägel gehören in die Nagellöcher?

Vorgesehen sind Ankernägel, auch Kammnägel genannt, mit 4,0 mm Durchmesser und 40 bis 100 mm Länge. Direkt unter dem Kopf brauchen sie einen kegelförmigen Ansatz, der breiter ist als das 5-mm-Loch. Die passende Länge ergibt sich aus der statischen Berechnung.

Was muss bei Haupt- und Nebenträger passen?

Der Nebenträger braucht eine Mindestbreite von Nagellänge plus 16 mm, bei 40 mm langen Nägeln also 56 mm, wenn die Nägel nicht versetzt gesetzt werden. Außerdem muss er den obersten Nagel um mindestens 20 mm überragen, und sein Ende darf höchstens 3 mm Luft zum Hauptträger haben. Der Hauptträger muss gegen Verdrehen gesichert und unter dem Balkenschuh eben und frei von Baumkante sein.

Ist der Balkenschuh für den Außenbereich geeignet?

Nein, das sendzimirverzinkte Stahlblech ist für trockene Innenbedingungen vorgesehen. Im Freien und in Feuchträumen sind Verbinder mit höherem Korrosionsschutz die richtige Wahl, etwa feuerverzinkte oder nichtrostende Ausführungen; maßgeblich sind die am Einbauort geltenden Anforderungen an den Korrosionsschutz.
