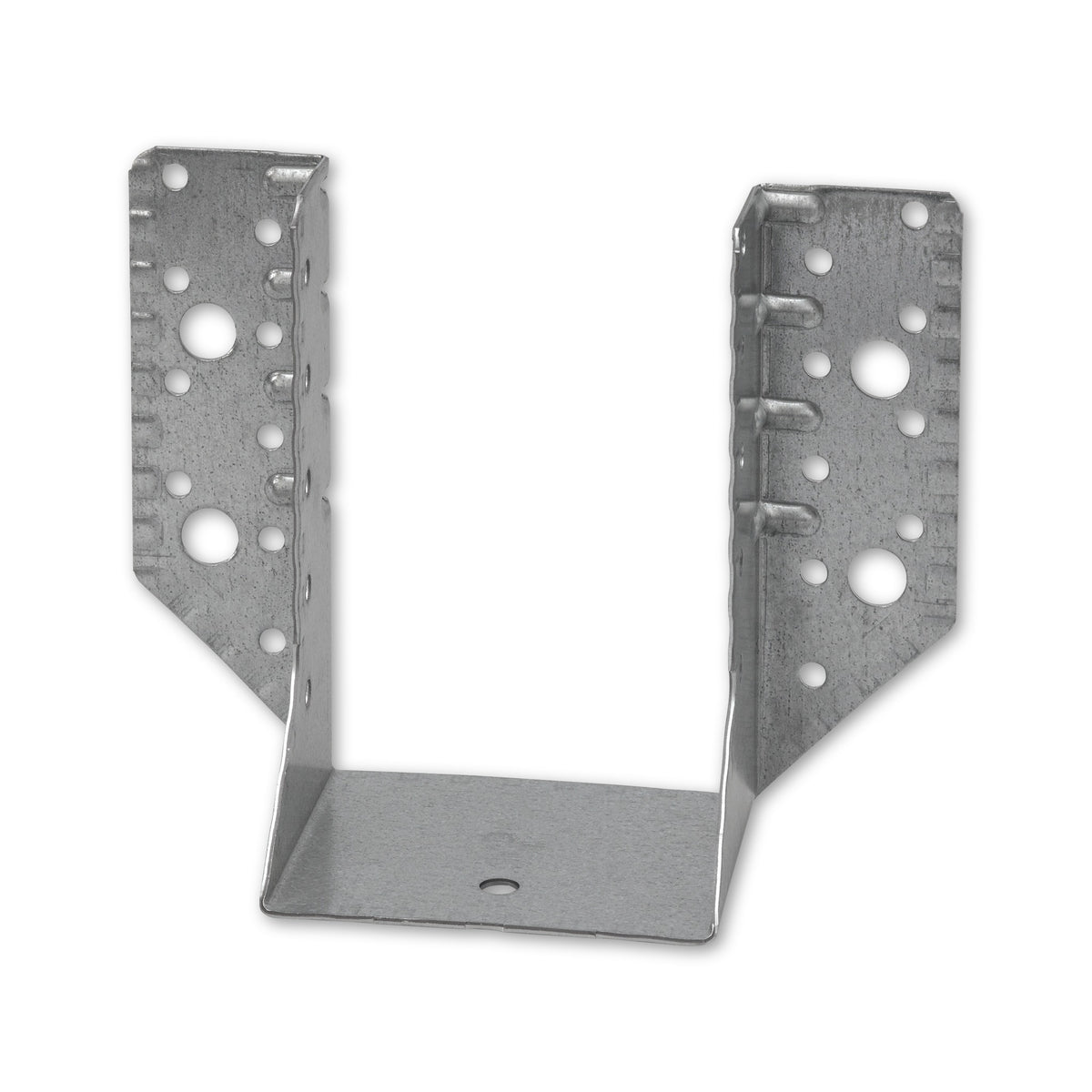

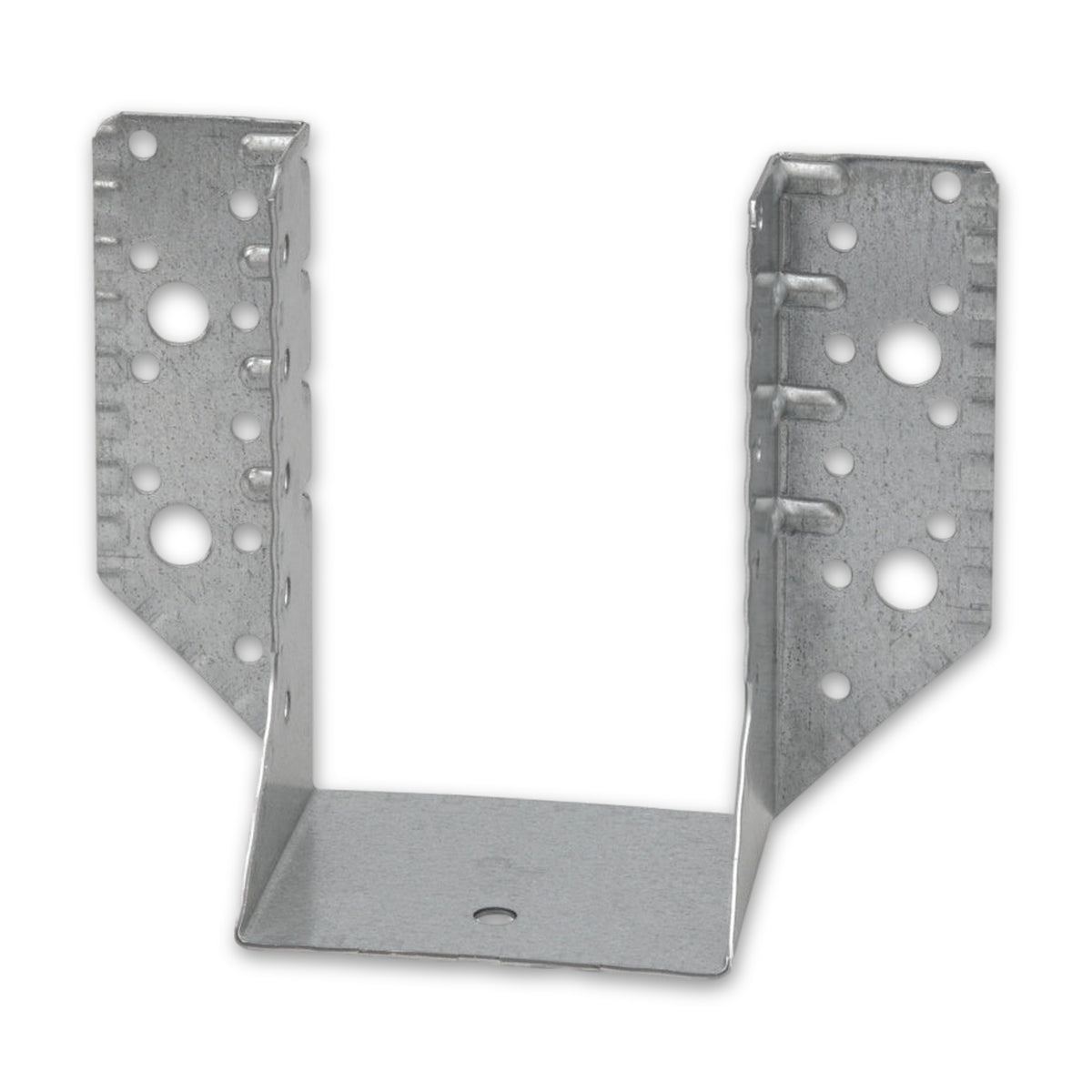

Balkenschuh außen, Stahl sendzimirverzinkt, 1,5 mm, ETA-08/0184

Für den stumpfen Anschluss am Trägerende

Wo ein Nebenträger nicht auf einem Auflager aufliegt, sondern stumpf gegen einen Hauptträger oder eine Stütze endet, verbindet der Balkenschuh außen beide Bauteile an dieser Stoßstelle. Er besteht aus 1,5 mm dickem, sendzimirverzinktem Stahlblech und liegt in sechzehn Größen von 32 bis 140 mm Breite vor. Angeführt sind Anschlüsse von Holz an Holz sowie an Bauteile aus Beton oder aus Stahl.

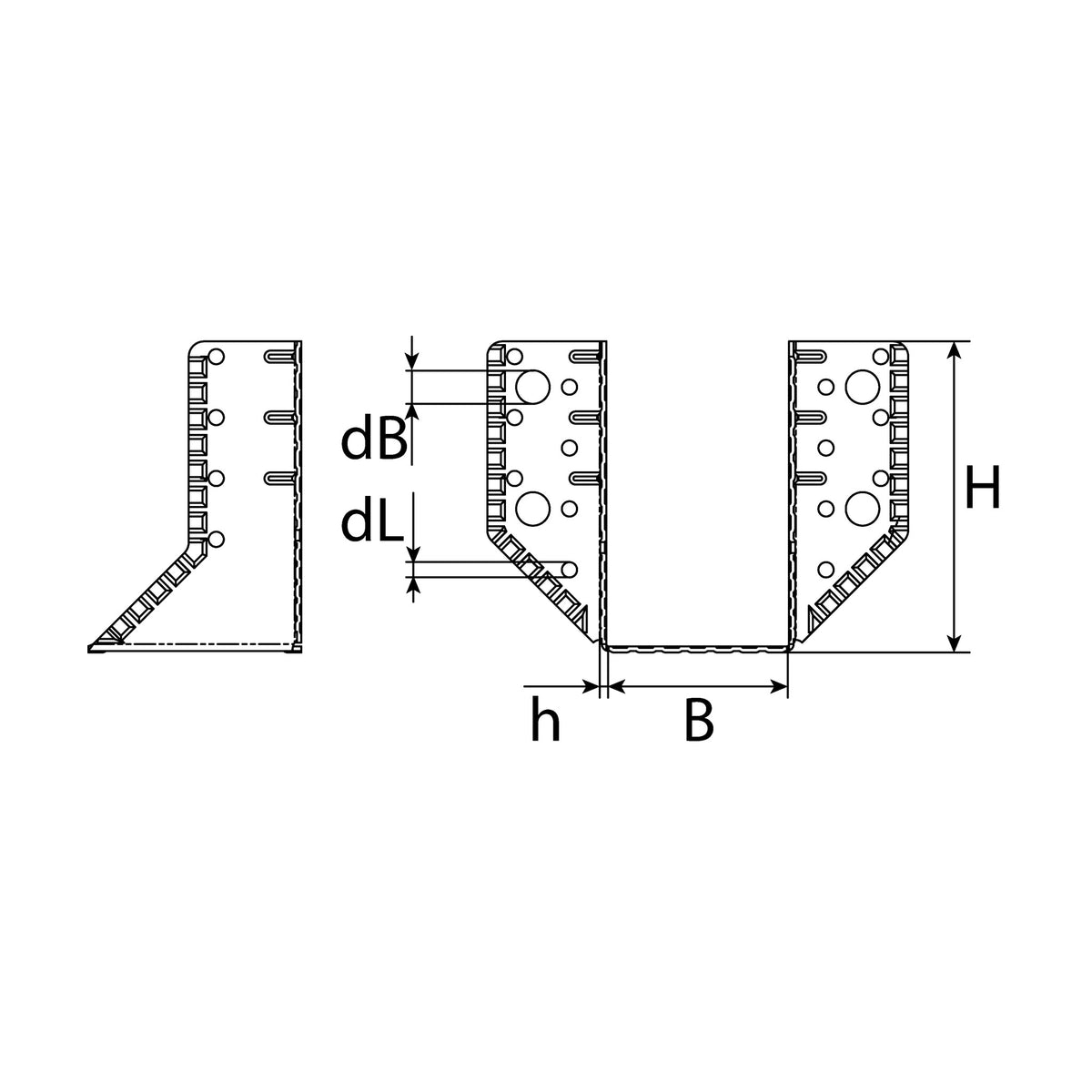

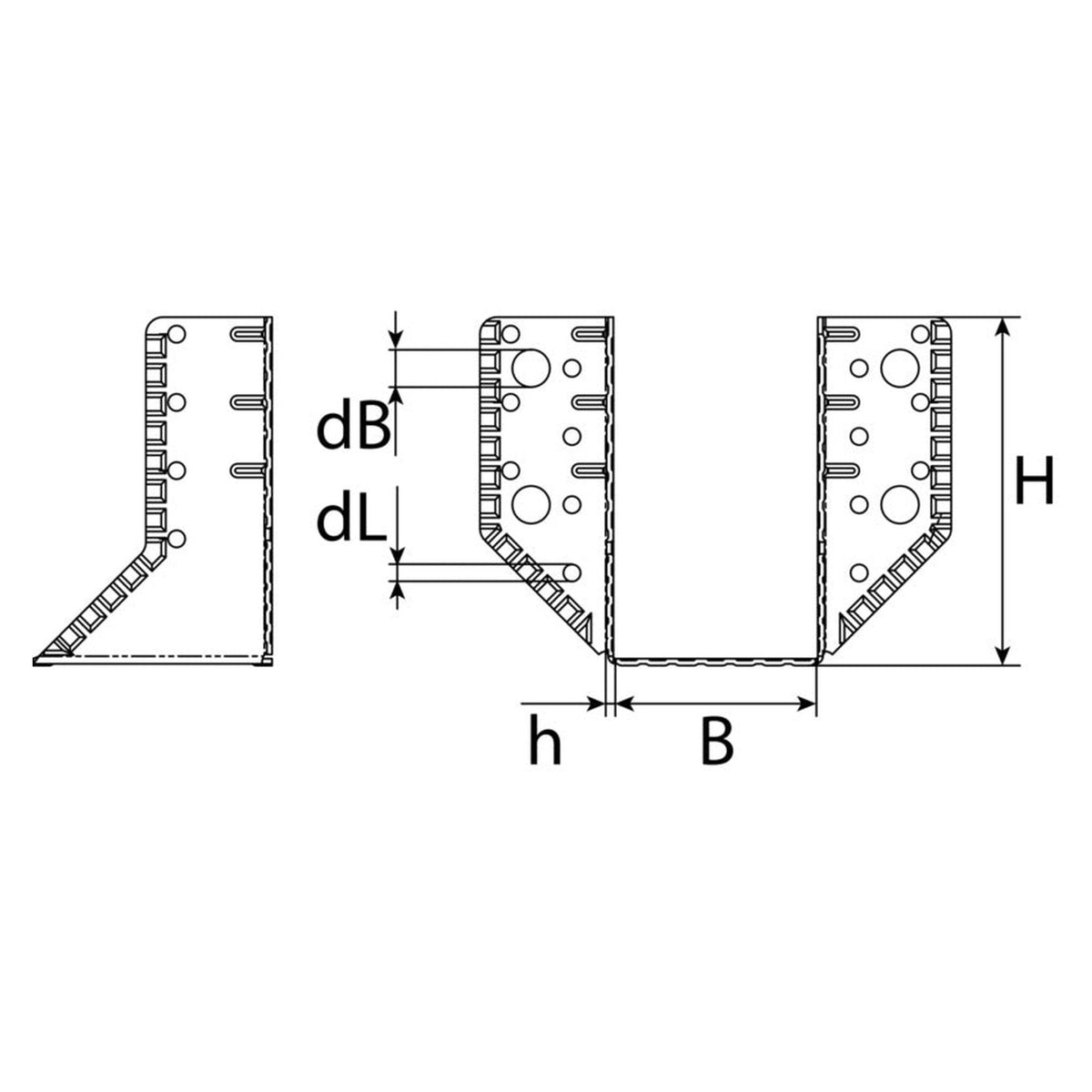

Breite und Höhe nach dem Trägerquerschnitt wählen

Die Größe richtet sich nach dem Querschnitt des Nebenträgers: Breite von 32 bis 140 mm, Höhe von 68 bis 200 mm.

Nagellöcher und Bolzenlöcher je nach Größe

Je nach Größe hat der Schuh zehn bis zweiundfünfzig Nagellöcher und zwei bis acht Bolzenlöcher. Für das Montageloch ist ein Durchmesser von 11 mm angegeben. Welche Löcher belegt werden und in welcher Anzahl, legt der bautechnische Nachweis des Anschlusses fest.

Schrauben von 25 bis 50 mm, Ankernägel mit 4,0 mm

Für Schrauben ist eine Länge von 25 bis 50 mm angegeben. Für den Anschluss an Holz oder Holzwerkstoffe sind Ankernägel, auch Kammnägel genannt, mit 4,0 mm Durchmesser zu verwenden. Wie viele Nagellöcher belegt werden, hängt an der Beanspruchung des Anschlusses.

Einsatz bei Zimmerern, Holzbaubetrieben und im Carportbau

Zimmerer und Holzbaubetriebe setzen diese Anschlussform bei Balkenlagen und Dachstühlen ein, wenn ein Nebenträger stumpf an einen Hauptträger oder an eine Stütze anschließt. Dieselbe Anschlussart kommt auch im Garten- und Carportbau vor. Die maximale Beanspruchung erreicht der Balkenschuh nur bei Vollausnagelung, also mit allen Nagellöchern belegt; eine Teilausnagelung ist bei reduzierter Beanspruchung zulässig. Welche Last der konkrete Anschluss tragen muss, klärt der bautechnische Nachweis.

Häufige Fragen

Welche Nägel gehören in den Balkenschuh außen?

Beim Anschluss an Holz oder Holzwerkstoffe gehören Ankernägel (Kammnägel) mit 4,0 mm Durchmesser hinein. Die Nägel müssen der EN 14592 entsprechen, und die Rand- und Zwischenabstände richten sich nach der gültigen Norm.

Sind Schrauben und Nägel gleichzeitig vorgesehen?

Ja, Kombinationen aus Schrauben und Nägeln sind vorgesehen. Für die maximale Beanspruchung werden alle Nagellöcher belegt, bei reduzierter Beanspruchung ist eine Teilausnagelung zulässig.

Ist der Balkenschuh außen für den Einsatz im Freien geeignet?

Dazu liegt keine Angabe vor. Aus der Oberfläche sendzimirverzinkt folgt allein keine Aussage zur Schutzdauer im Freien oder in Feuchträumen. Kläre den Einsatzort vorab, etwa mit dem planenden Betrieb.

Passt der Balkenschuh außen auch an Beton oder Stahl?

Ja, neben Holz-an-Holz-Verbindungen sind auch Anschlüsse an Beton oder Stahl vorgesehen. Welches Mittel der Untergrund braucht, regelt der bautechnische Nachweis.
