Balkenschuh innen, Stahl sendzimirverzinkt, 2 mm, ETA-09/0021

Der Anschluss von Nebenträger an Hauptträger oder Stütze

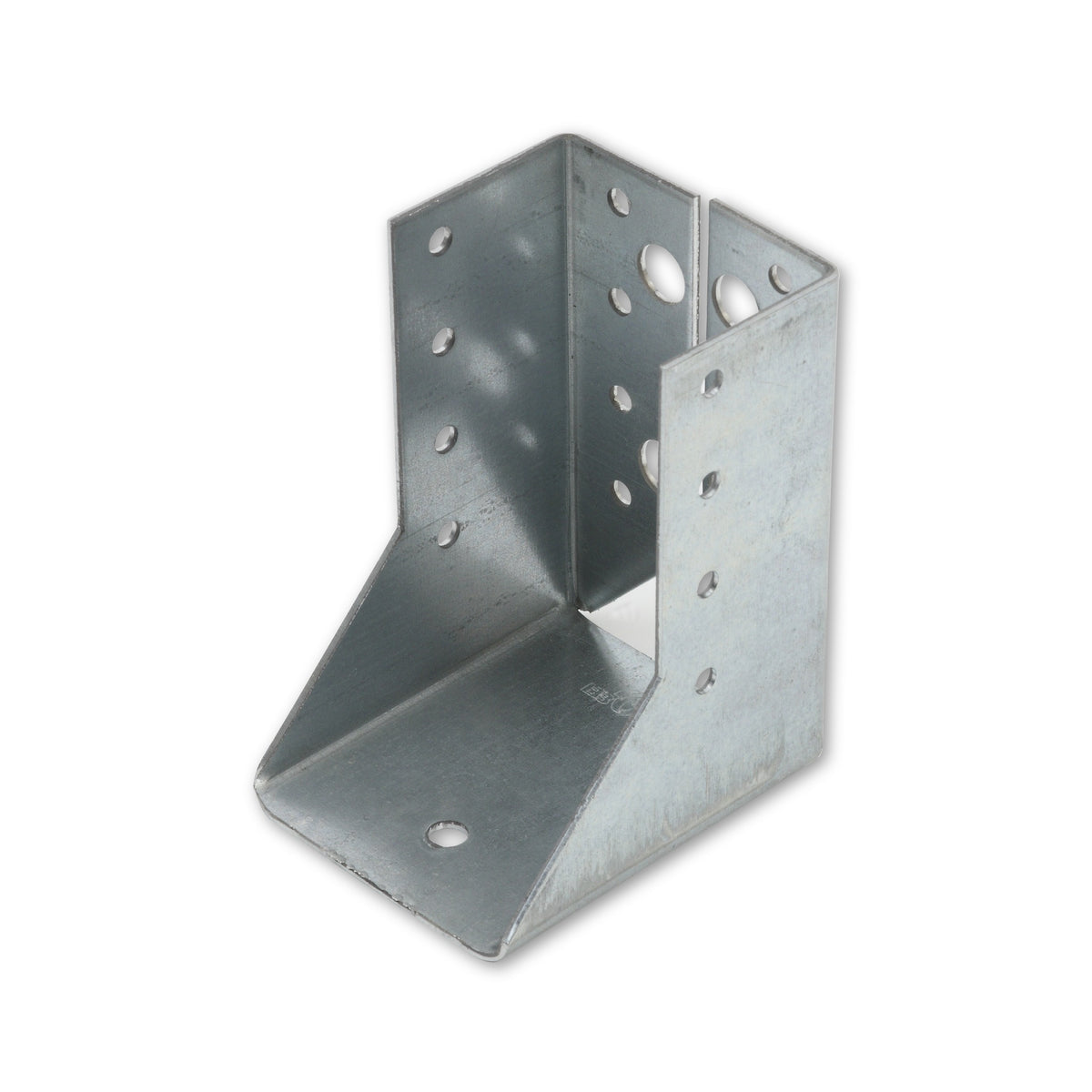

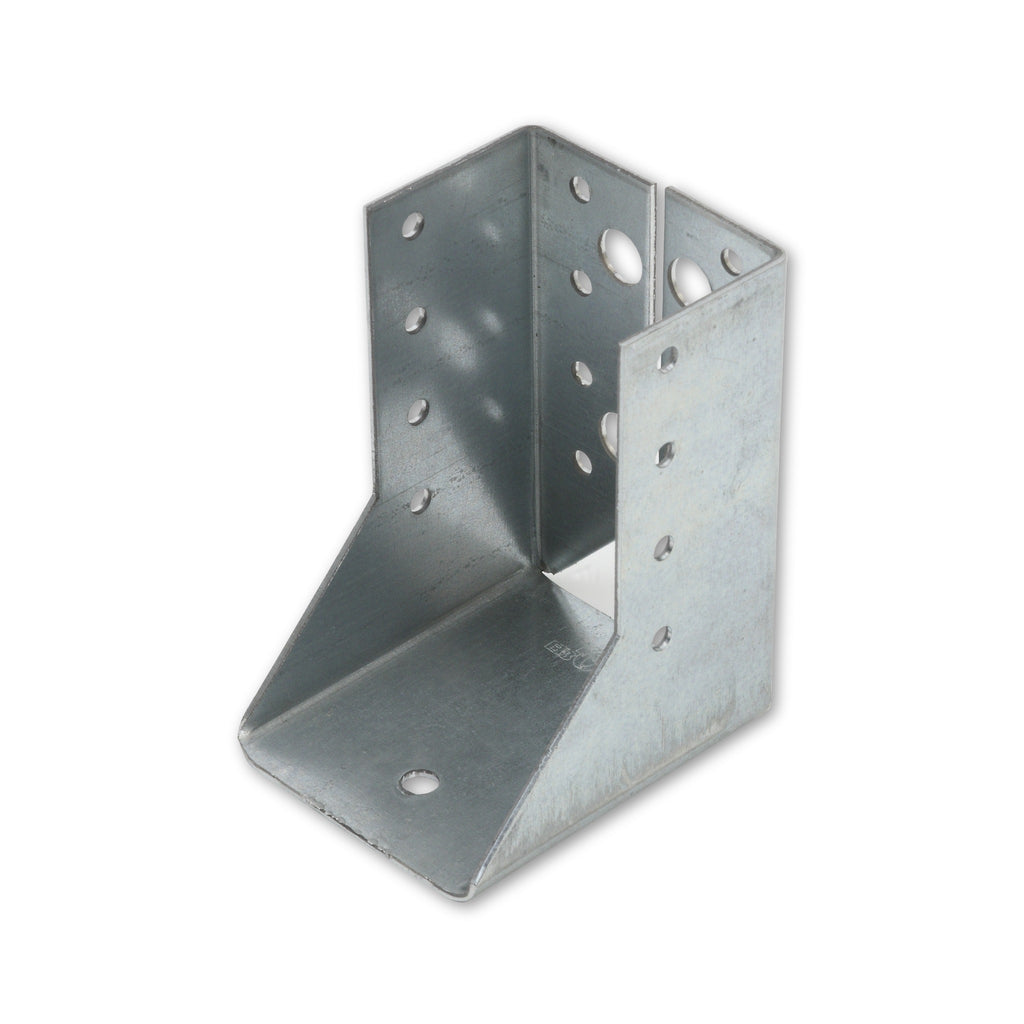

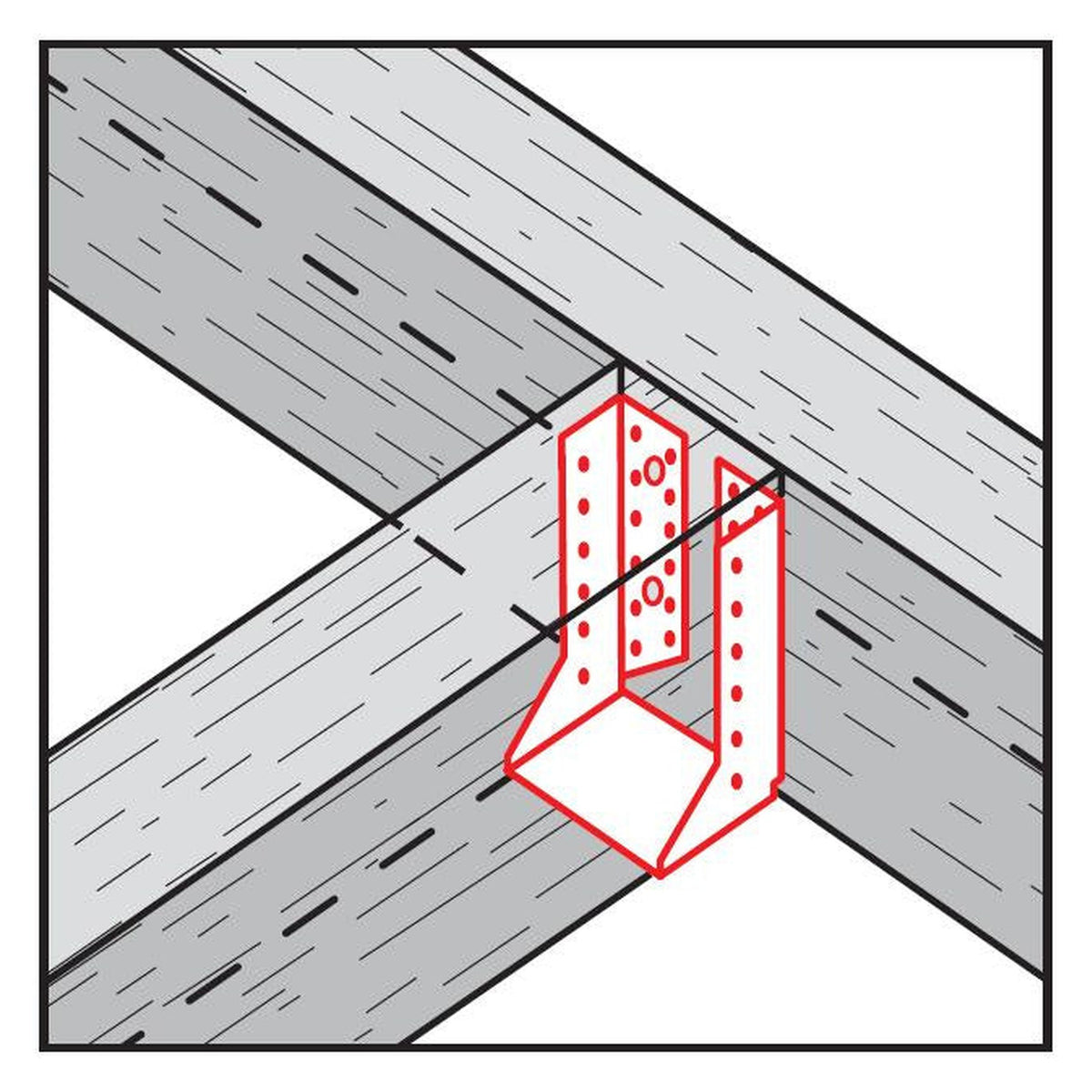

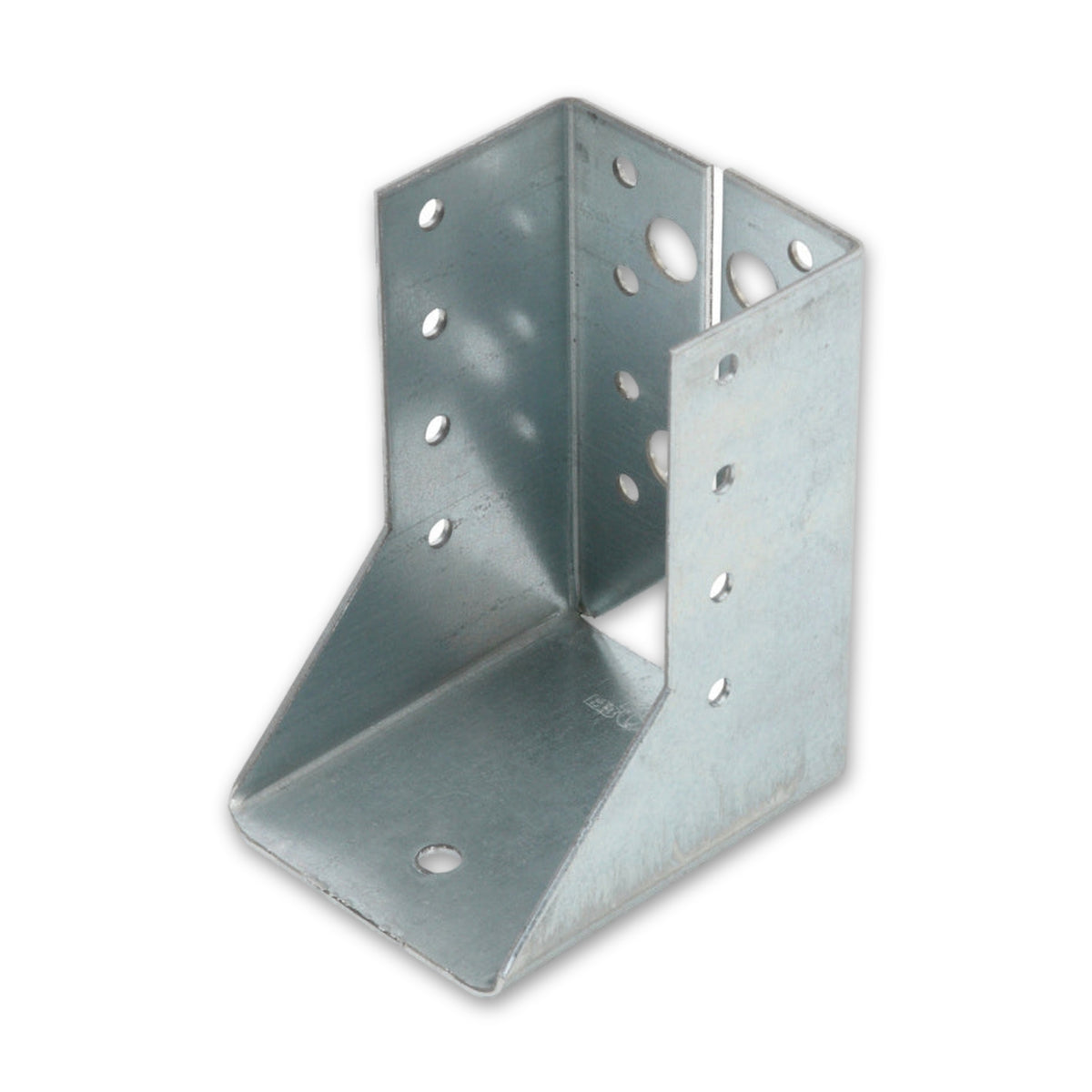

Ein Balkenschuh nimmt einen Holzträger dort auf, wo er auf einen anderen Träger oder eine Stütze trifft, und leitet die Verbindung über ein gekantetes Stahlblech. Innen liegend heißt: Die Befestigungslaschen sind nach innen gekantet und liegen verdeckt zwischen Trägerende und Hauptträger. Acht Zuschnitte reichen in der Breite von 51 bis 140 mm und in der Höhe von 100 bis 180 mm, Materialstärke 2 mm, sendzimirverzinkt.

Der Trägerquerschnitt bestimmt den passenden Zuschnitt

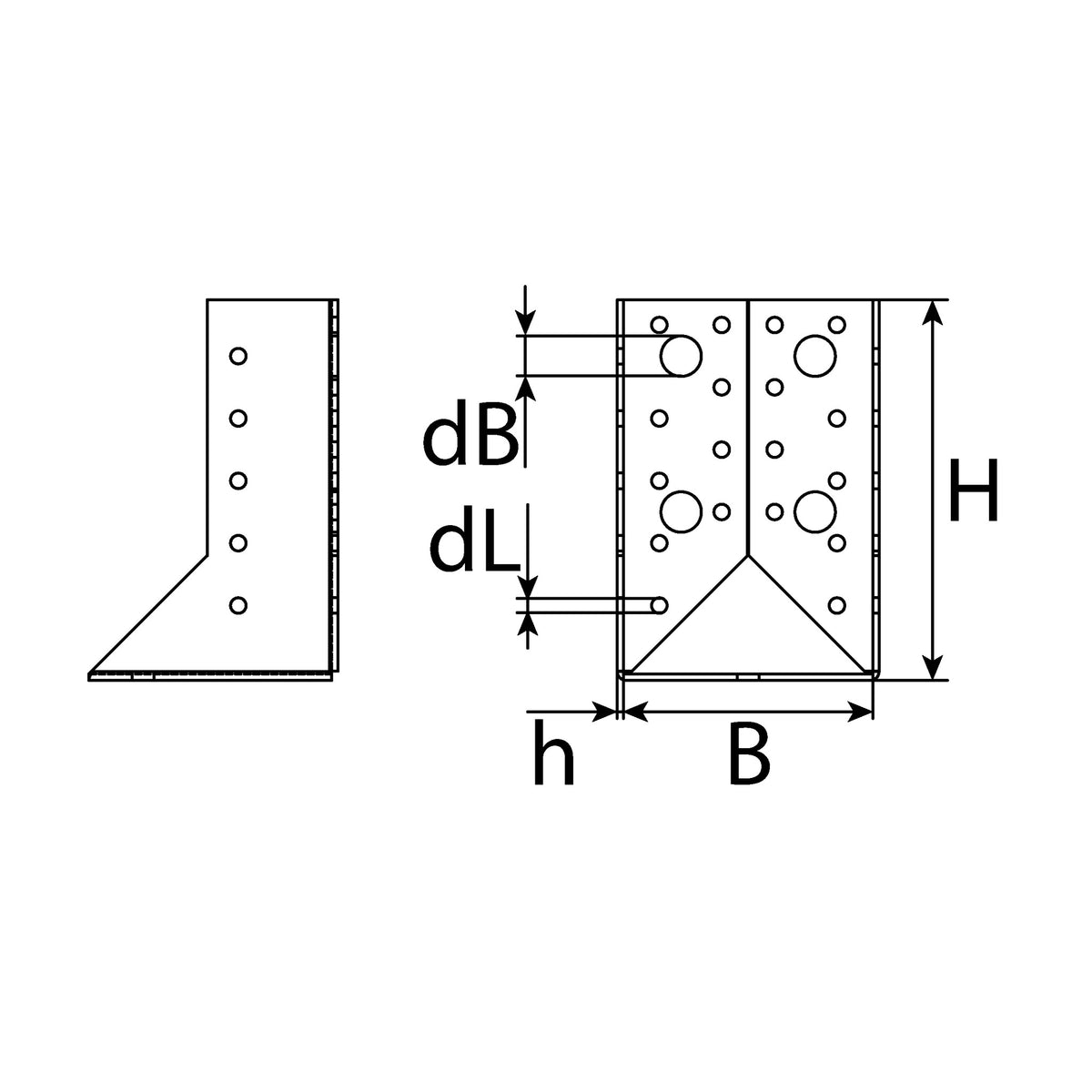

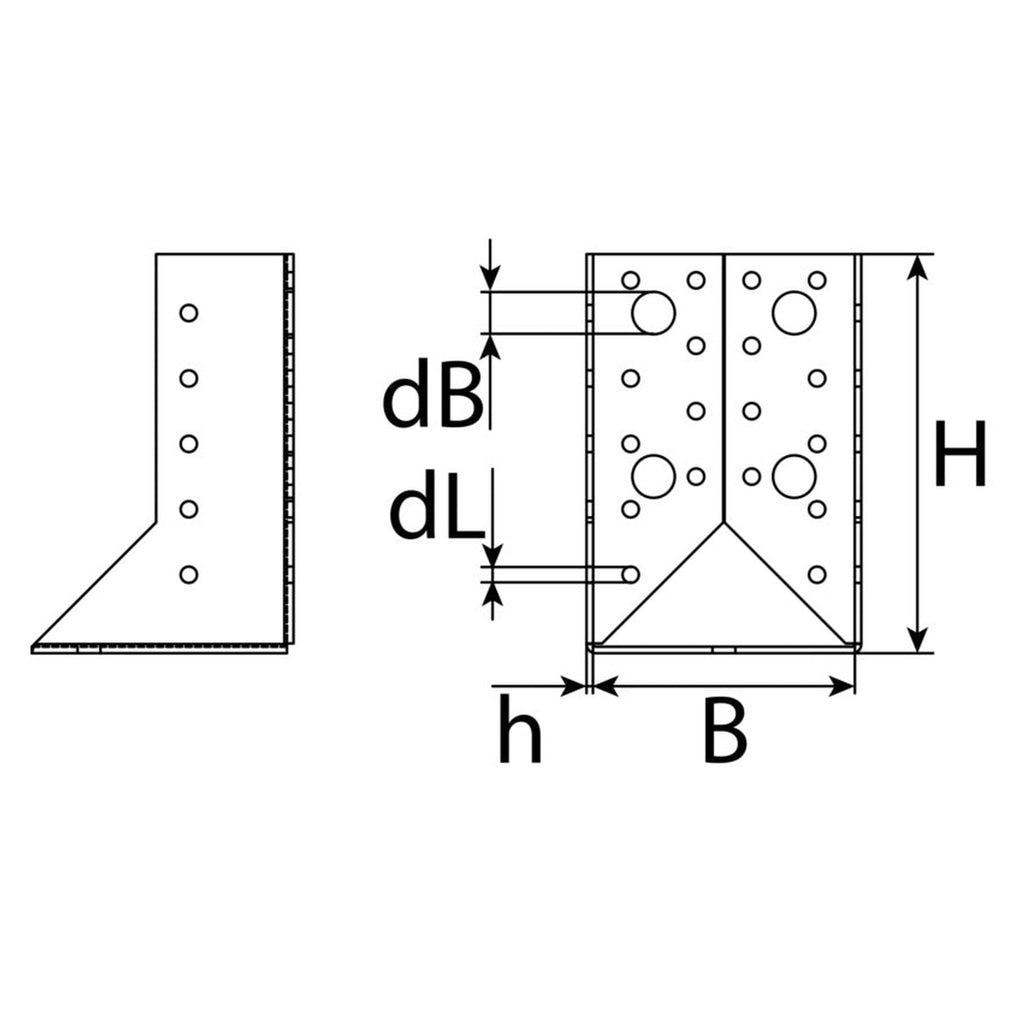

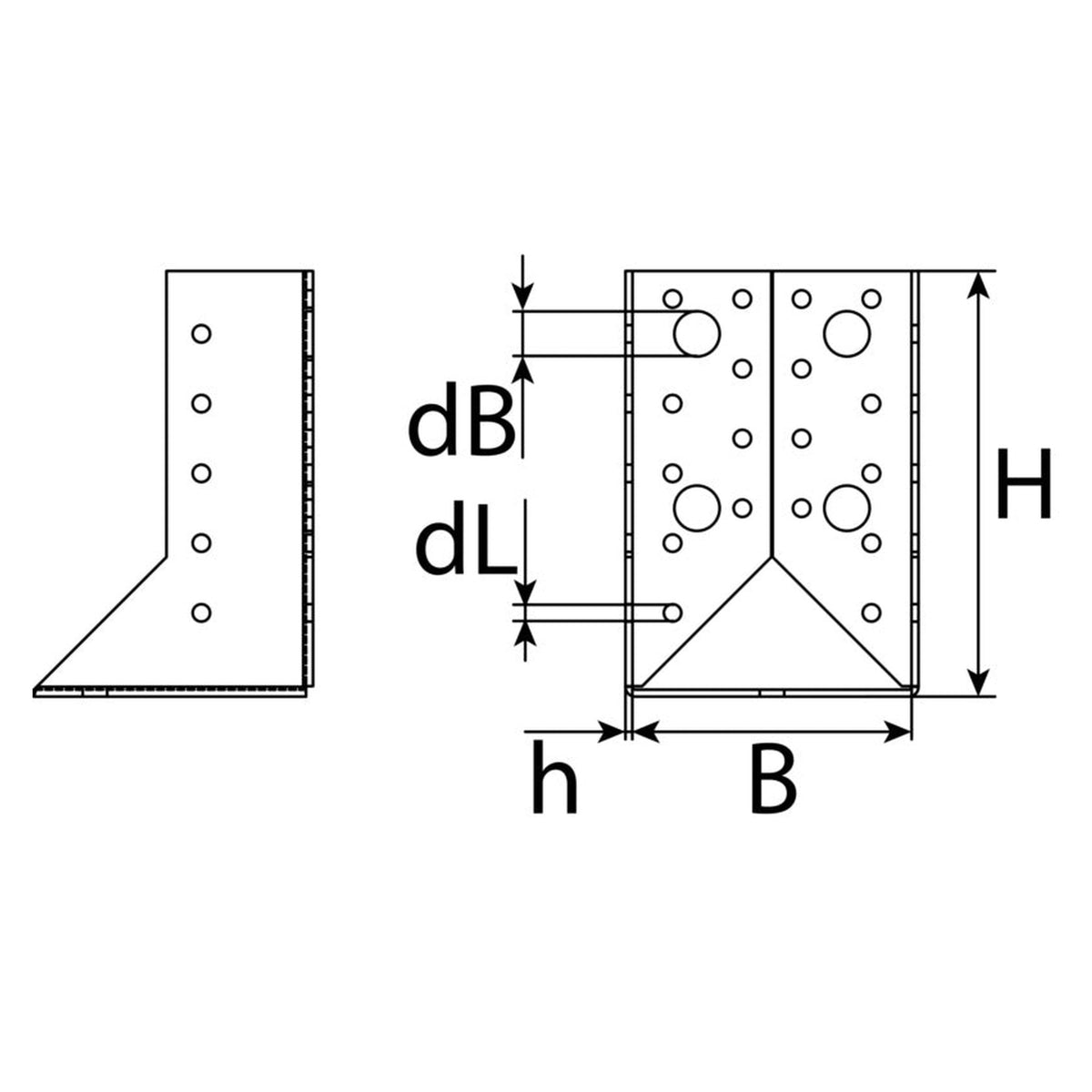

Maßgeblich für die Wahl ist die Breite des aufzunehmenden Trägers. Für die Zuschnitte 80 x 120 und 100 x 140 mm sind zusätzlich vier, für 120 x 160 mm sechs Bolzenlöcher angegeben. Je Ausführung stehen außerdem 16 bis 48 Nagellöcher mit 5 mm Durchmesser und ein Montageloch mit 11 mm zur Verfügung, die Schraubenlänge reicht von 40 bis 100 mm. Welche Löcher und welche Länge ein Anschluss tatsächlich braucht, legt der bautechnische Nachweis fest, nicht das sichtbare Lochbild.

Wo der Balkenschuh eingesetzt wird

Balkenschuhe dieser Bauart werden im Holzbau eingesetzt, etwa von Zimmereien und Holzbaubetrieben bei Decken- und Dachkonstruktionen.

Wo die innen liegende Ausführung an ihre Grenze kommt

Innen liegende, außen liegende und zweiteilige Balkenschuhe sind eigene Artikel mit eigenen Zuschnitten und Lochbildern; Maße und Lochzahlen des einen gelten nicht für den anderen. Für tragende Anschlüsse ist zusätzlich ein bautechnischer Nachweis erforderlich, und aus der sendzimirverzinkten Oberfläche folgt keine Eignung für Feuchträume oder den Einsatz im Freien.

Häufige Fragen

Worin unterscheidet sich die innen liegende von der außen liegenden Ausführung?

Bei der innen liegenden Ausführung sind die Befestigungslaschen nach innen gekantet und liegen verdeckt hinter dem Trägerende, bei der außen liegenden stehen sie seitlich ab.

Wie viele Nagellöcher werden bei der Montage besetzt?

Das legt der bautechnische Nachweis des Anschlusses fest, nicht das Lochbild selbst.

Welche Schraubenlänge passt zu diesem Balkenschuh?

Der zulässige Bereich liegt zwischen 40 und 100 mm; welche Länge im Einzelfall passt, richtet sich nach dem bautechnischen Nachweis.

Eignet sich die sendzimirverzinkte Oberfläche für Feuchträume oder den Außenbereich?

Nein, dafür ist sie nicht vorgesehen. Dafür eignen sich andere Werkstoffe oder Oberflächenbeschichtungen, etwa nichtrostender Stahl oder eine feuerverzinkte Ausführung.

Kann der Balkenschuh mit Bolzen befestigt werden?

Für die Zuschnitte 80 x 120, 100 x 140 und 120 x 160 mm sind Bolzenlöcher angegeben. Wie sie belegt werden, legen die Montageunterlagen und der bautechnische Nachweis des Anschlusses fest.
