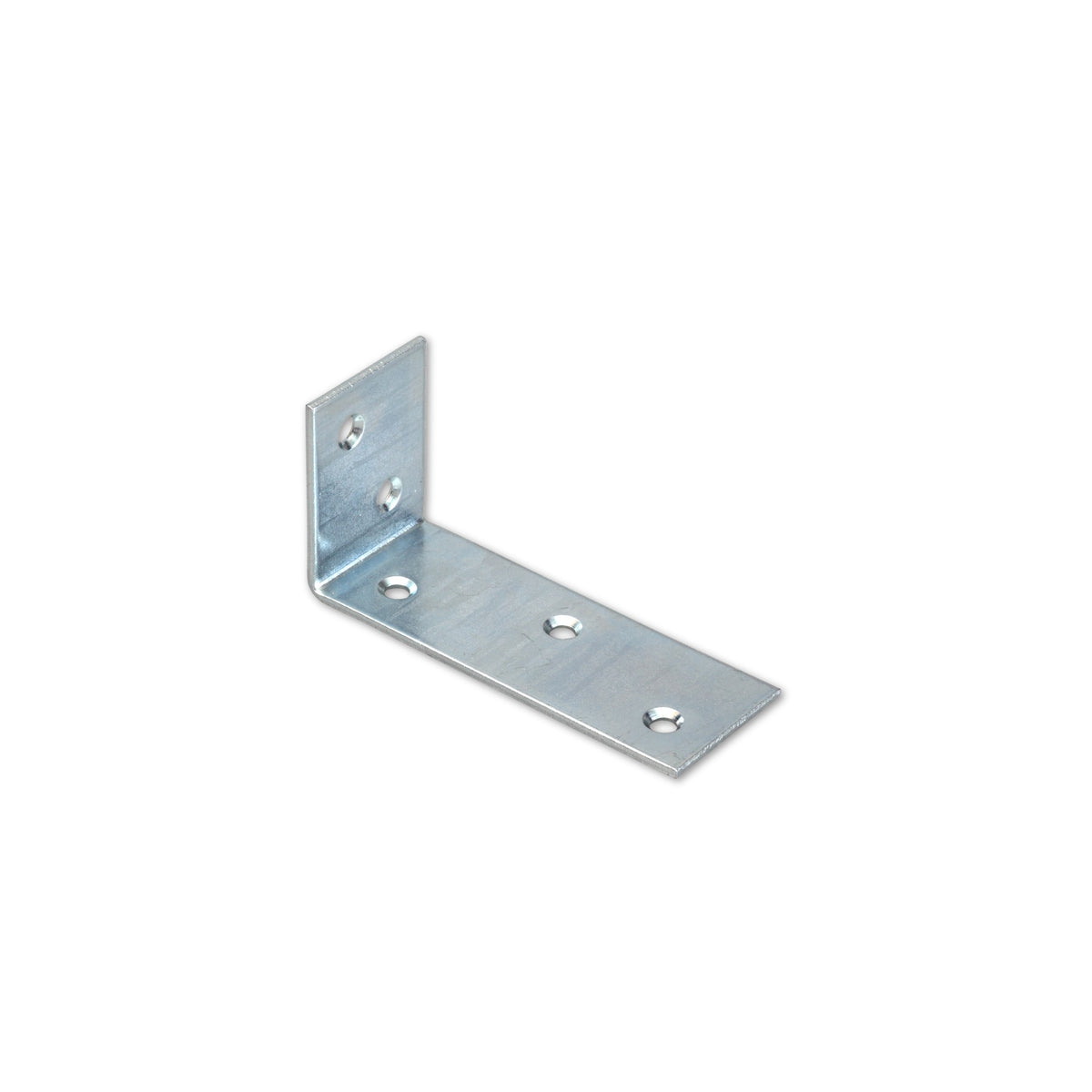

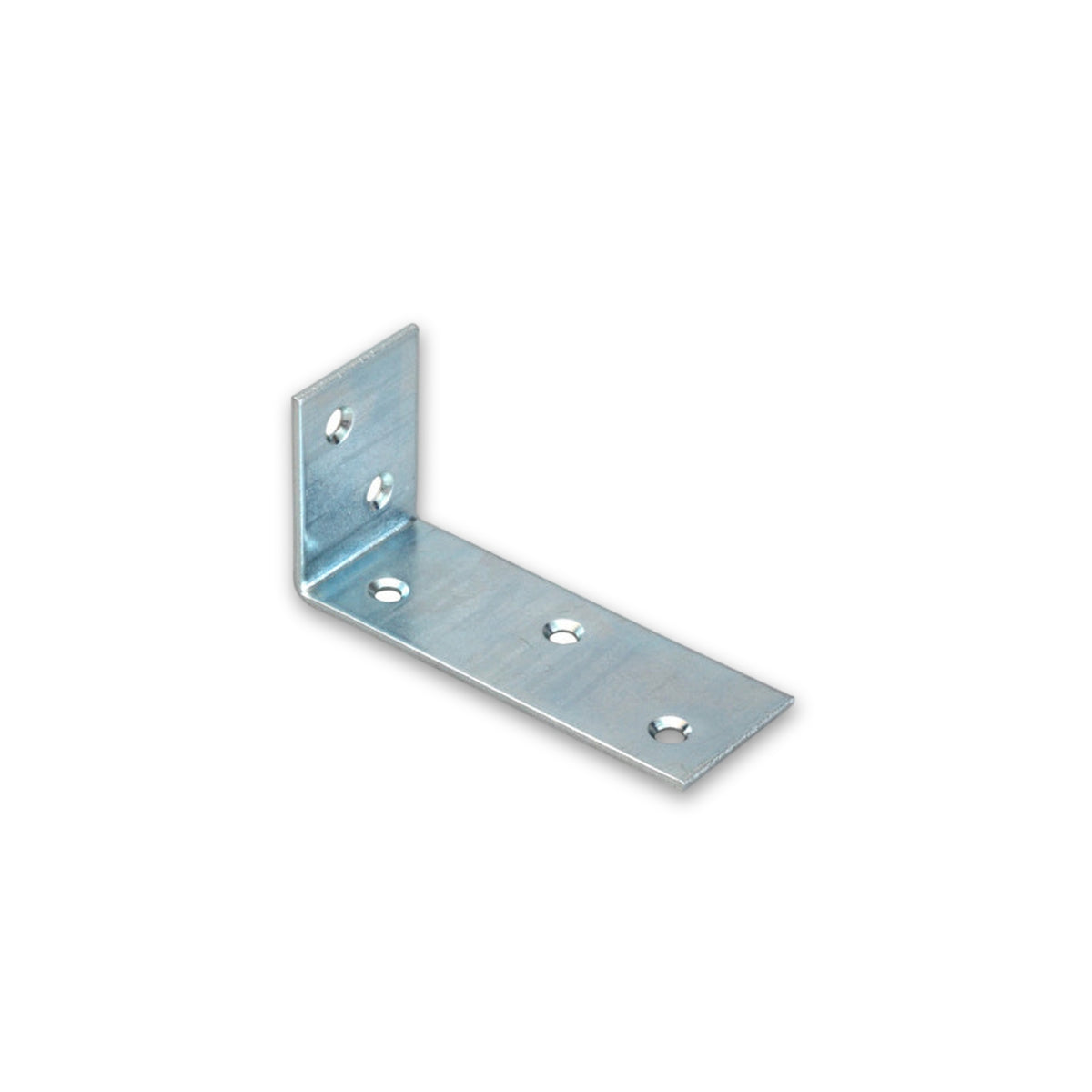

Balkenwinkel, Stahl verzinkt, für Spanplattenschrauben Senkkopf

Der passende Schraubentyp steht fest

Balkenwinkel verbinden zwei Holzbauteile im rechten Winkel; bei vielen Ausführungen bleibt offen, mit welcher Schraube sie belegt werden. Bei dieser Reihe steht die Schraubenart fest: Spanplattenschrauben mit Senkkopf. Je Größe ist zudem die Anzahl der zu verwendenden Befestigungsmittel angegeben; sie deckt sich mit der Lochzahl und liegt zwischen vier und acht.

Neun Größen für unterschiedliche Balkenquerschnitte

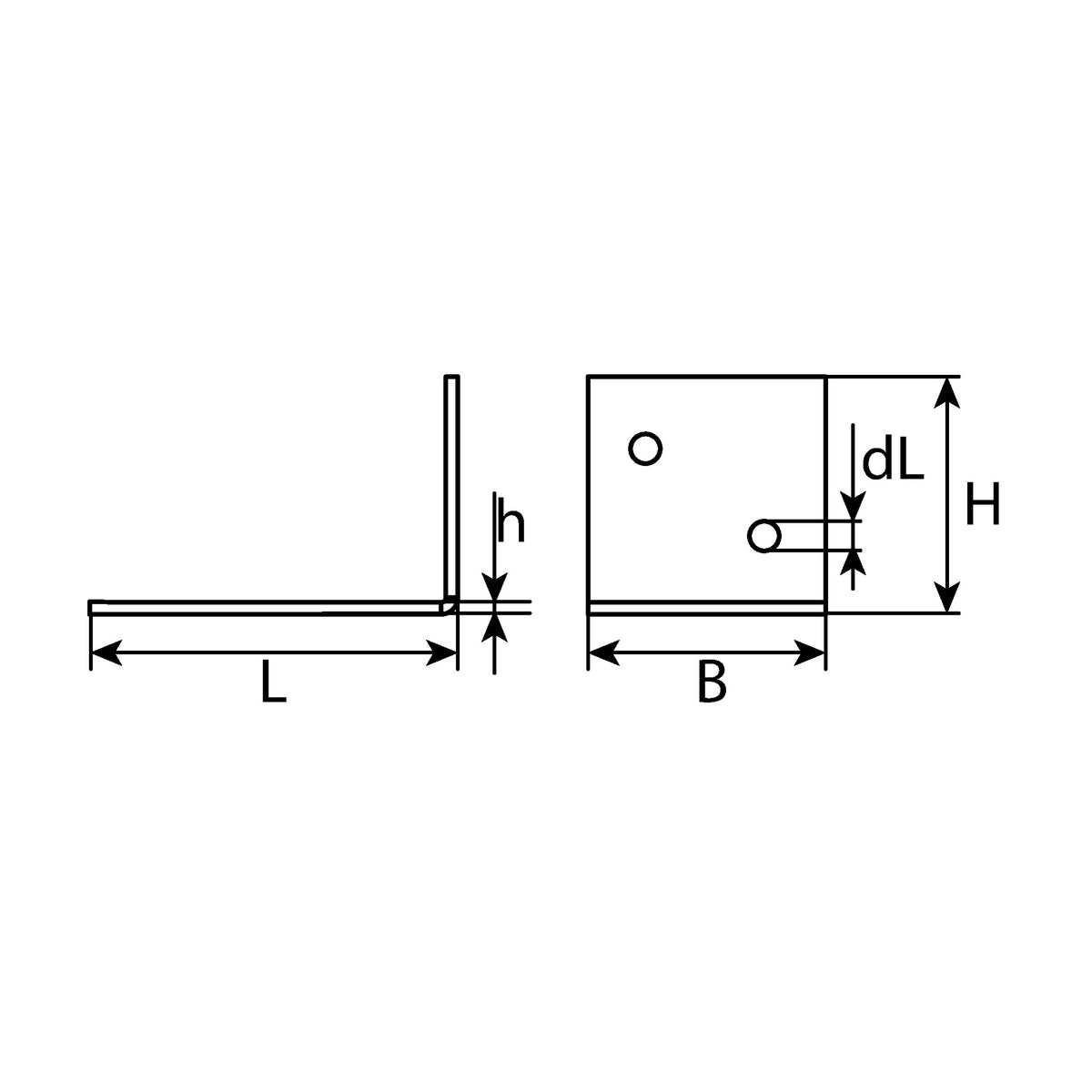

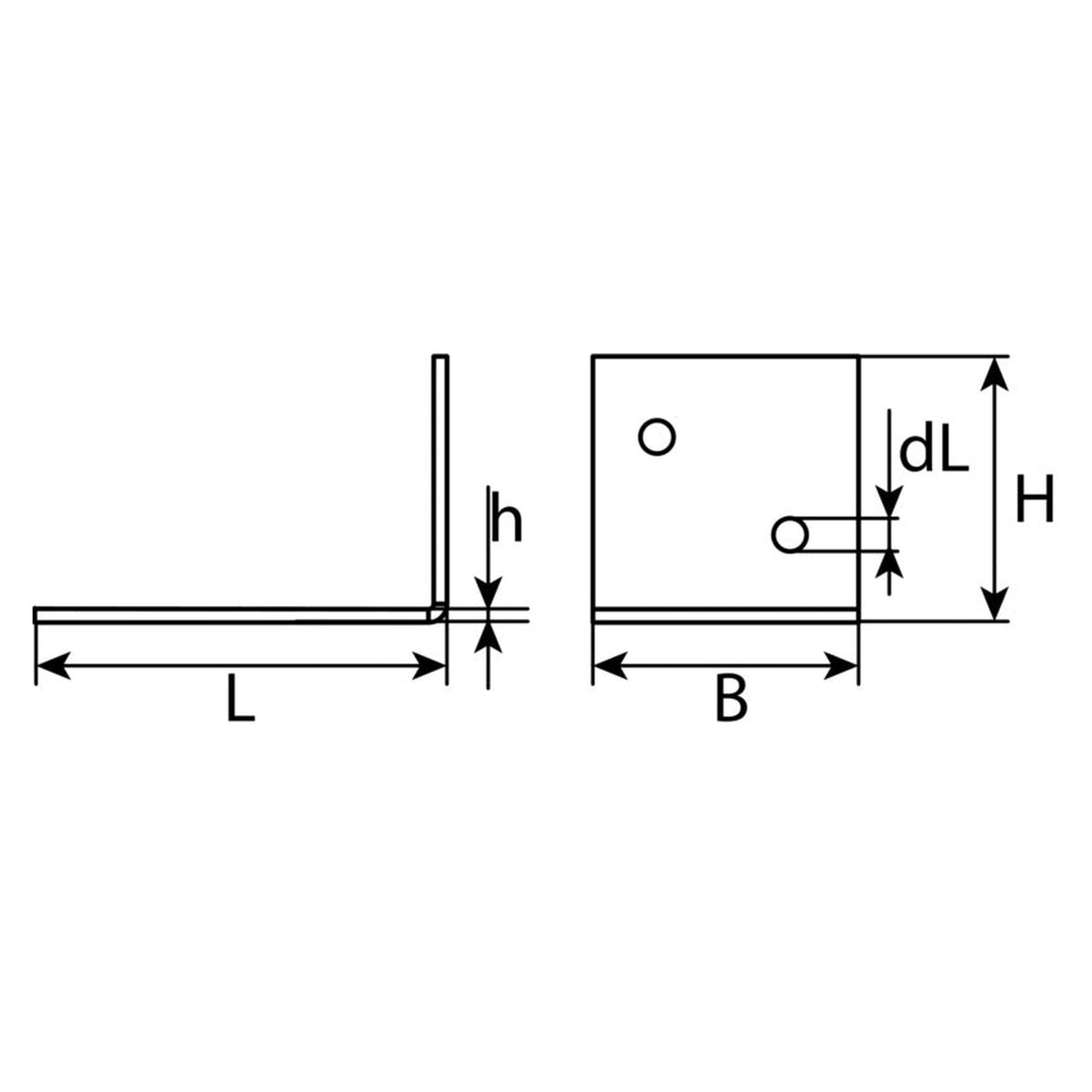

Die Reihe reicht von 80 x 40 x 30 x 2 mm bis 240 x 160 x 40 x 5 mm (Länge, Höhe, Breite, Materialstärke). Mit der Länge wächst die Lochzahl nicht zwangsläufig: Die Größe mit 120 mm Länge führt sieben Löcher, die mit 150 mm Länge nur fünf. Auch der Lochdurchmesser folgt keiner einfachen Regel entlang der Länge und liegt je nach Größe bei 4, 4,5 oder 5 mm. Wer eine Größe wählt, sieht sich Lochzahl und Lochdurchmesser deshalb gesondert an.

Stahl mit verzinkter Oberfläche

Der Winkel besteht aus Stahl mit verzinkter Oberfläche. Verzinkt beschreibt den Zinküberzug, keine Schutzdauer und keine Eignung für eine bestimmte Umgebung; für Feuchträume oder den Außenbereich sind andere Werkstoffe oder Beschichtungen vorzusehen, etwa nichtrostender Stahl oder eine feuerverzinkte Ausführung.

Einsatz im Holzbau und beim Möbelbau

Winkel dieser Art dienen Zimmerern und dem Holzbau für Anschlüsse zwischen Balken und Pfetten, ebenso dem Innenausbau, Terrassen- und Carportbau sowie dem Möbel- und Regalbau. Für tragende Anschlüsse im konstruktiven Holzbau braucht es einen eigenen bautechnischen Nachweis für den Anschluss, der Holzquerschnitte, Rand- und Endabstände sowie Art, Länge und Anzahl der Verbindungsmittel festlegt; ohne diesen Nachweis ist keine Eignung für einen bestimmten Lastfall zugesagt.

Häufige Fragen

Muss jedes Loch mit einer Schraube besetzt werden?

Die Zahl der zu verwendenden Befestigungsmittel ist je Größe angegeben und deckt sich mit der Lochzahl, vier bis acht. Wie ein Anschluss belegt wird, legt der bautechnische Nachweis fest, nicht das Lochbild allein.

Ist der Balkenwinkel für tragende Holzverbindungen geeignet?

Nur mit einem eigenen bautechnischen Nachweis für den Anschluss; ohne ihn ist keine Eignung für einen bestimmten Lastfall zugesagt. Im Möbel- und Innenausbau werden solche Winkel üblicherweise für nicht tragende Verbindungen eingesetzt.

Was bedeutet die verzinkte Oberfläche für den Einsatzort?

Verzinkt beschreibt den Zinküberzug, der den Stahl vor Korrosion schützt. Für Feuchträume oder dauerhaften Außeneinsatz sind nichtrostender Stahl oder eine feuerverzinkte Ausführung die passende Wahl.

Woran erkenne ich die passende Größe für meinen Balken?

Schenkellänge und Schenkelbreite sollten zum Querschnitt der anzuschließenden Hölzer passen. Der Lochdurchmesser ist je Größe angegeben; die vorgesehene Spanplattenschraube mit Senkkopf muss durch dieses Loch gehen.
