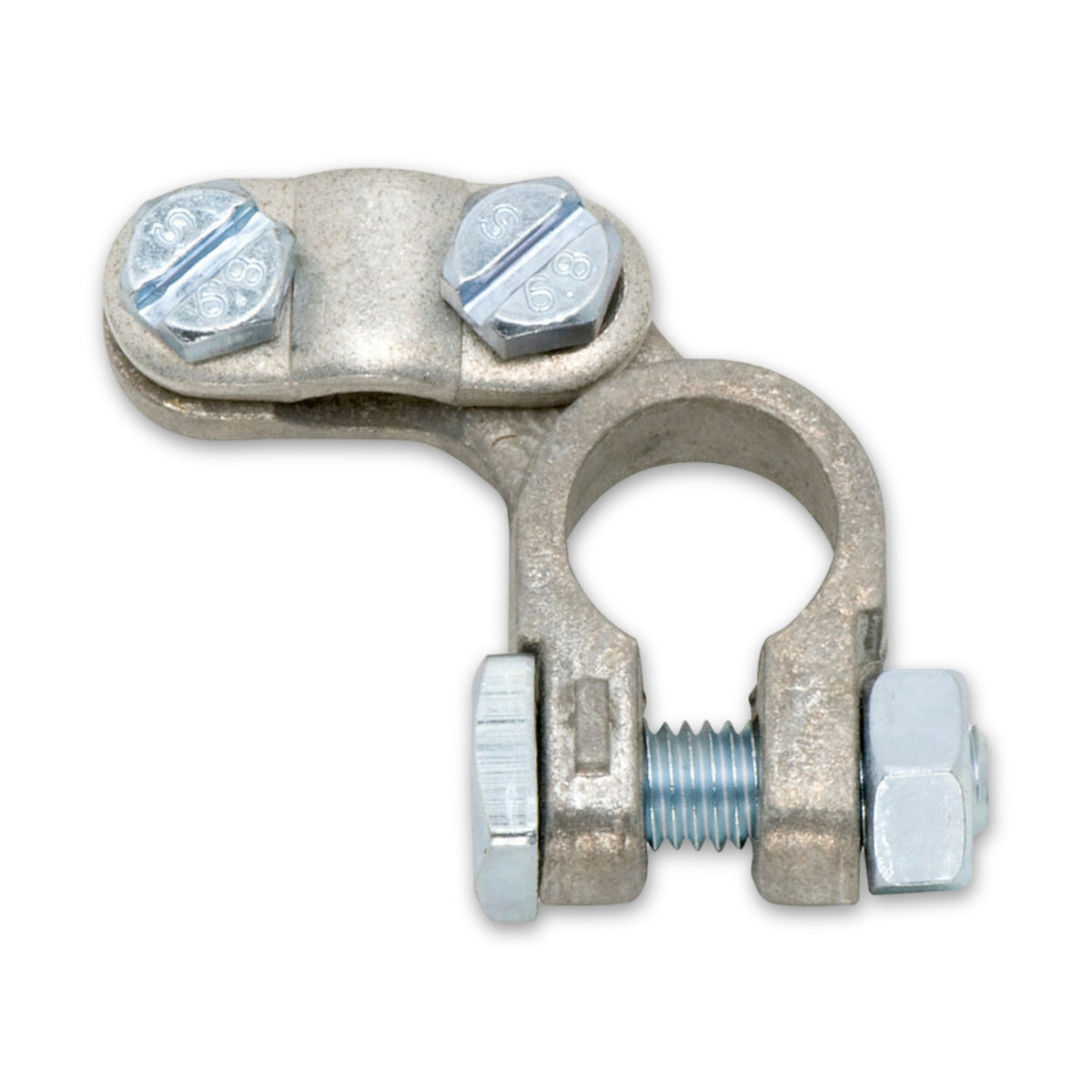

Batterieklemme Minuspol Form B, Messing verzinnt, bis 50 mm²

Für den Minuspol der Batterie

Diese Klemme verbindet die Fahrzeugleitung mit dem Minuspol der Batterie. Der Polungstyp ist Minus und bleibt es: Für den Pluspol gibt es eine eigene Ausführung. Die Bauform ist Form B mit Ausführung Rechts und einem Poldurchmesser von 15,9 mm. Pol und Kabel werden getrennt geklemmt: Die Polklemmschraube zieht die Klemme auf den Batteriepol, die Kabelklemmung hält das Kabel.

Getrennte Klemmung für Pol und Kabel

Die Polklemmschraube hat 8 mm Durchmesser bei 28 mm Länge, die Kabelklemmschraube 6 mm Durchmesser bei 20 mm Länge. Für den Artikel sind als Antrieb Schlitz und Sechskant sowie eine Schlüsselweite von 10 mm angegeben, ohne Zuordnung zu einer bestimmten Schraube. Der Kabelquerschnitt reicht bis 50 mm²: Diese Angabe beschreibt, welches Kabel in die Klemme passt, keinen zulässigen Strom für den Stromkreis.

Werkstoff und Ausführung

Grundwerkstoff ist Messing mit verzinnter Oberfläche. Werkstoff und Oberfläche beschreiben das Material der Klemme; eine Aussage zu Lebensdauer, Korrosionsverhalten oder Übergangswiderstand folgt daraus nicht.

Einsatz in Werkstatt und Fahrzeugtechnik

Die Klemme kommt in der Kfz-Werkstatt, im Nutzfahrzeugbau und bei der Wartung von Land- und Baumaschinenbatterien zum Einsatz, wenn eine Minuspolklemme ersetzt werden muss. Beim Laden von Batterien und beim An- und Abklemmen von Leitungen können zündfähige Funken das dabei entstehende Knallgas entzünden; Ladebereiche gehören deshalb ausreichend belüftet.

Häufige Fragen

Wie erkenne ich, dass diese Klemme zum Minuspol gehört?

Am Polungstyp Minus, der bei dieser Ausführung werkseitig feststeht. Nach der Kennzeichnungsnorm IEC 60417 steht die Ziffer 5006 für den Minuspol, die Ziffer 5005 für den Pluspol.

Passt die Klemme auch auf den Pluspol?

Nein, der Polungstyp dieser Klemme ist Minus und bleibt es. Für den Pluspol ist eine eigene Ausführung vorgesehen; ein Tausch zwischen beiden Polen ist nicht vorgesehen.

Welche Kabeldicke passt in die Klemme?

Kabel bis zu einem Querschnitt von 50 mm² passen in die Kabelklemmschraube. Die Angabe beschreibt das Kabelmaß, keinen zulässigen Strom; eine Auslegung des Stromkreises ersetzt sie nicht.
