Batterieklemme Minuspol, Messing verzinnt, bis 70 mm²

Für den Minuspol vorgesehen

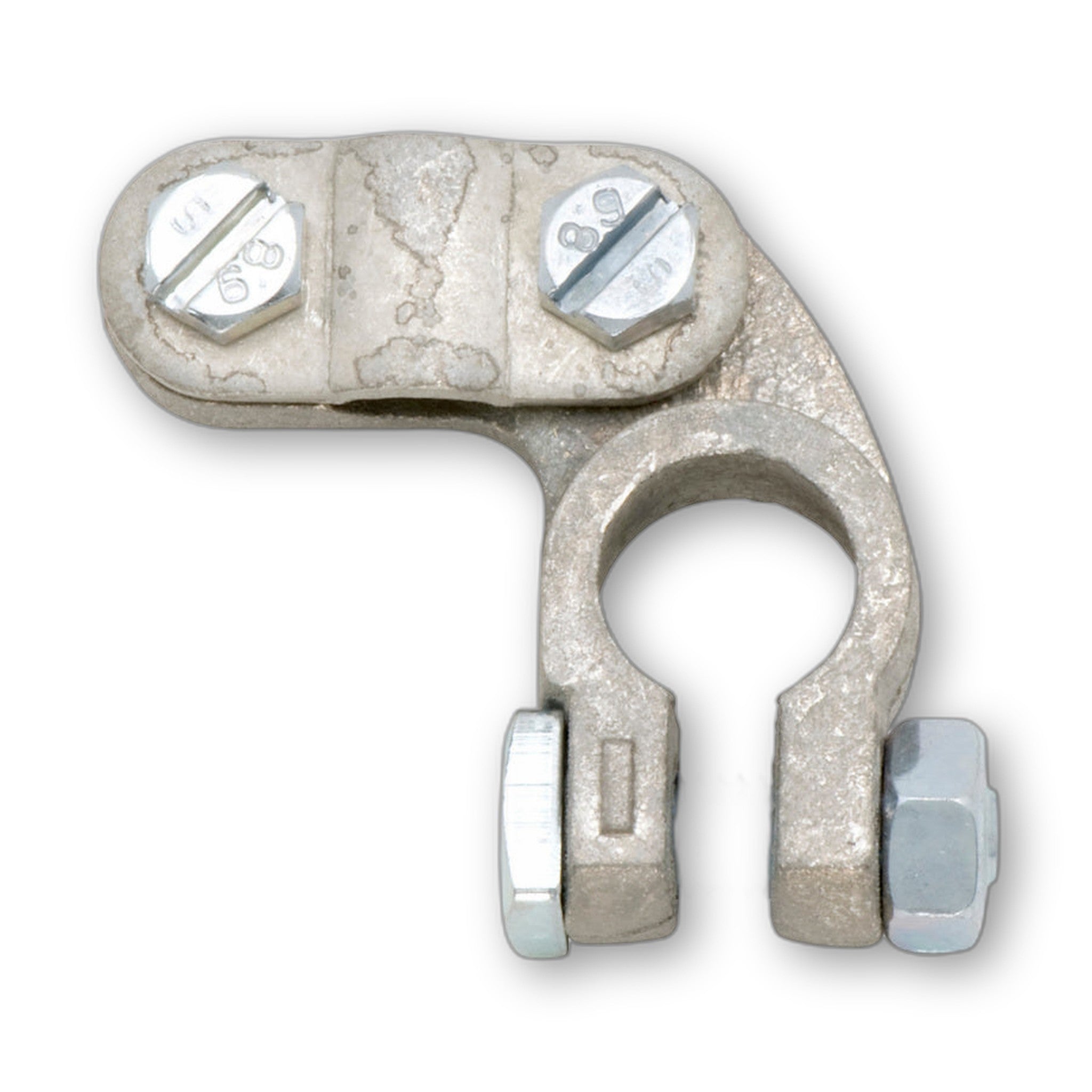

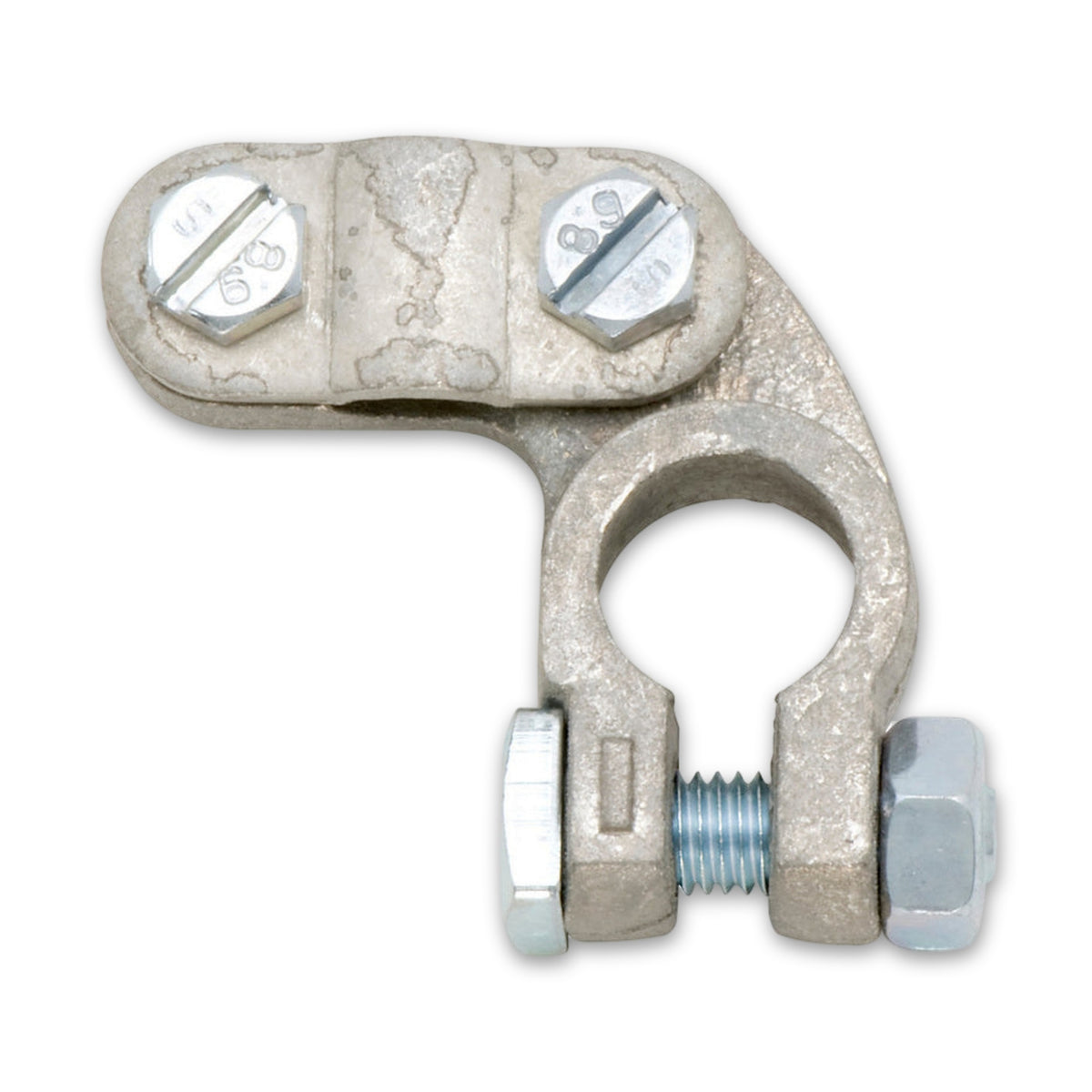

Die Batterieklemme nimmt das Anschlusskabel am Minuspol einer Fahrzeugbatterie auf und wird über eine Klemmschraube auf dem Pol festgezogen. Sie ist als Form B in rechter Ausführung gefertigt, aus Messing, verzinnt, mit einem Poldurchmesser von 15,9 mm. Kabelquerschnitte bis 70 mm² lassen sich anschließen; als Außenantrieb sind Schlitz und Sechskant mit Schlüsselweite 10 mm angegeben.

Die Maße, an denen sich die Ausführung erkennen lässt

• Poldurchmesser 15,9 mm: Nur Minuspole mit diesem Durchmesser passen; ein abweichender Pol verlangt eine andere Klemme.
• Kabelklemmschraube, 6 mm Durchmesser, 20 mm Länge: Darüber wird das Anschlusskabel gefasst; als Kabelquerschnitt sind dafür bis 70 mm² angegeben.
• Polklemmschraube 8 mm, Mutter M8: Damit zieht die Klemme auf dem Pol zu.
• Außenantrieb Schlitz und Sechskant, Schlüsselweite 10 mm: So ist der Antrieb der Klemme angegeben; einer bestimmten Schraube ist er dabei nicht zugeordnet.
• Messing, verzinnt: Werkstoff und Oberfläche der Klemme; eine Aussage zu Lebensdauer oder Korrosionsverhalten ist damit nicht verbunden.

Einsatz in Kfz-Werkstatt und Fahrzeugelektrik

Batterieklemmen dieser Art werden in Kfz-Werkstatt, Fahrzeugelektrik und Hausmeisterei eingesetzt, wenn ein Batteriekabel neu an den Minuspol angeschlossen wird. Diese Ausführung ist mit dem Polungstyp Minus geführt; eine Klemme für den Minuspol ersetzt keine Klemme für den Pluspol und umgekehrt. Beim Anklemmen von Starthilfekabeln oder Messgeräten wird die Minusleitung als letzter Kontakt möglichst weit von den Akkumulatoren entfernt und unterhalb der Gasaustrittsöffnungen an einem gut leitenden Massepunkt angelegt, etwa am Motorblock; bei massefreiem Rahmen gelten die Vorgaben des Herstellers. Beim Abklemmen wird sie zuerst gelöst, da bei zu hoher Ladespannung oder Überladung entstehendes Knallgas durch Funken entzündet werden kann.

Häufige Fragen

Passt die Klemme auf jeden Minuspol?

Maßgeblich ist der Poldurchmesser von 15,9 mm. Weicht der Pol davon ab, ist diese Klemme dafür nicht bestimmt.

Kann dieselbe Klemme auch am Pluspol verwendet werden?

Nein, diese Klemme ist für den Minuspol ausgeführt. Für den Pluspol gibt es eine eigene Ausführung; Polungstyp und Poldurchmesser der jeweiligen Klemme entscheiden über die richtige Wahl.

Welcher Kabelquerschnitt passt in die Kabelklemmschraube?

Bis 70 mm² lassen sich anschließen. Für größere Kabelquerschnitte ist eine andere Ausführung vorzusehen.

Welches Werkzeug wird zum Festziehen benötigt?

Angegeben ist ein Außenantrieb Schlitz und Sechskant mit Schlüsselweite 10 mm, also Schraubendreher oder Schlüssel dieser Weite. Für welche Schraube das gilt, ist nicht aufgeschlüsselt. Halten Sie für die Polklemmschraube mit Mutter M8 einen passenden Schlüssel bereit und prüfen Sie die Größe an der gelieferten Klemme.
