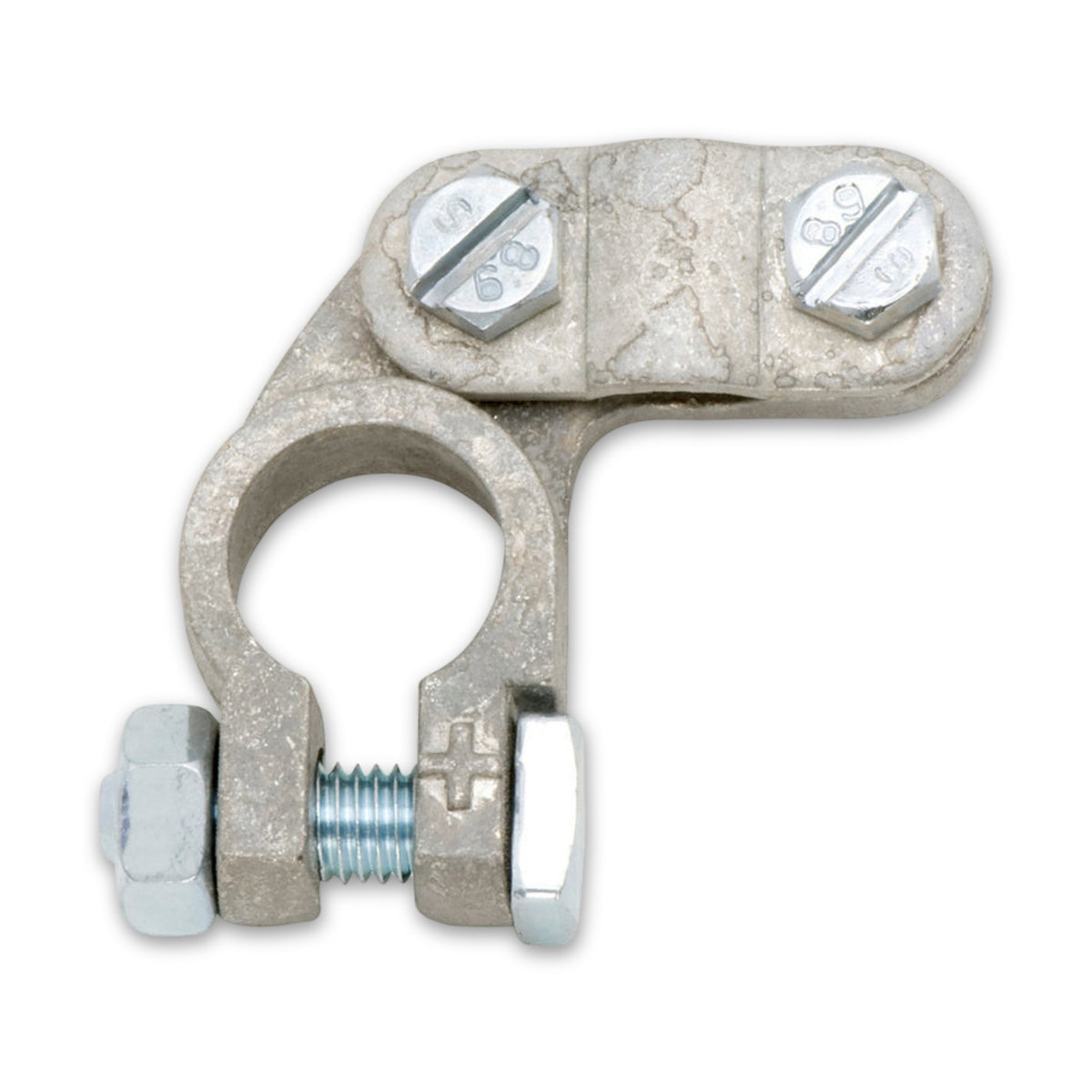

Batterieklemme Pluspol Form A, Messing verzinnt, bis 70 mm²

Für den Pluspol bestimmt, nicht mit dem Minuspol tauschbar

Eine Batterieklemme verbindet den Pol der Fahrzeugbatterie mit dem Kabel, das den Strom weiterleitet. Diese Ausführung ist für den Pluspol bestimmt, in Bauform A und linker Ausführung, aus Messing gefertigt und verzinnt. Für den Minuspol ist sie nicht vorgesehen: Eine Klemme für den Pluspol ersetzt keine Klemme für den Minuspol und umgekehrt.

Maße und Anschluss entscheiden über die Passung

Der Pol, um den sich die Klemme schließt, misst 15,9 Millimeter im Durchmesser. Eine Polklemmschraube mit 8 mm Durchmesser zieht die Klemme gegen eine Mutter mit Gewinde M8 zusammen. Am Kabelanschluss wird das Kabel festgeschraubt; das Schraubenmaß dort beträgt 6 mm Durchmesser und 20 mm Länge, und die Klemme nimmt Kabel bis 70 mm² Querschnitt auf. Über Standzeit, Korrosionsverhalten oder Übergangswiderstand sagen Werkstoff und Oberfläche nichts aus.

Sicherer Umgang beim An- und Abklemmen

Beim An- und Abklemmen von Leitungen, beim Prüfen des Ladezustands und beim Einsatz von Starthilfekabeln können Funken entstehen. Bei zu hoher Ladespannung oder beim Überladen bilden sich Wasserstoff und Sauerstoff zum hochexplosiven Knallgas; Lade- und Batterieräume brauchen deshalb ausreichend Frischluft in Bodennähe und eine Abluftführung an anderer Stelle des Raums. Beim Start mit einer Spenderbatterie gilt: Starthilfekabel nach DIN 72553 verwenden, die vorgeschriebene Reihenfolge beim An- und Abklemmen einhalten, den Masseanschluss weit von der Batterie entfernt setzen und nur isolierte Werkzeuge benutzen.

Häufige Fragen

Woran erkenne ich, dass diese Klemme zum Pluspol gehört?

An der Kennzeichnung auf der Klemme selbst: Diese Ausführung trägt den Polungstyp Plus, erkennbar am Pluszeichen auf dem Klemmkörper. Am Fahrzeug sind die Batteriepole entsprechend markiert, und diese Kennzeichnung entscheidet über den richtigen Platz. Eine einheitliche Farbcodierung für Batterieklemmen gibt es dafür nicht.

Passt die Klemme auch auf den Minuspol?

Nein, diese Ausführung ist für den Pluspol bestimmt. Für den Minuspol gibt es eine eigene Klemme mit umgekehrter Kennzeichnung; ein Tausch zwischen beiden Seiten ist nicht vorgesehen.

Bis zu welchem Kabelquerschnitt lässt sich ein Kabel anschließen?

Die Kabelklemmschraube ist für einen Querschnitt bis 70 mm² ausgelegt. Bei größeren Querschnitten ist eine andere Klemme zu wählen.

Sind Polklemmschraube und Kabelklemmschraube im Lieferumfang enthalten?

Ja, sie gehören zur Klemme selbst: Die Schraube am Ring für den Pol hat 8 mm Durchmesser, am Kabelanschluss beträgt das Schraubenmaß 6 mm Durchmesser und 20 mm Länge. Ein separater Einkauf ist nicht nötig.
