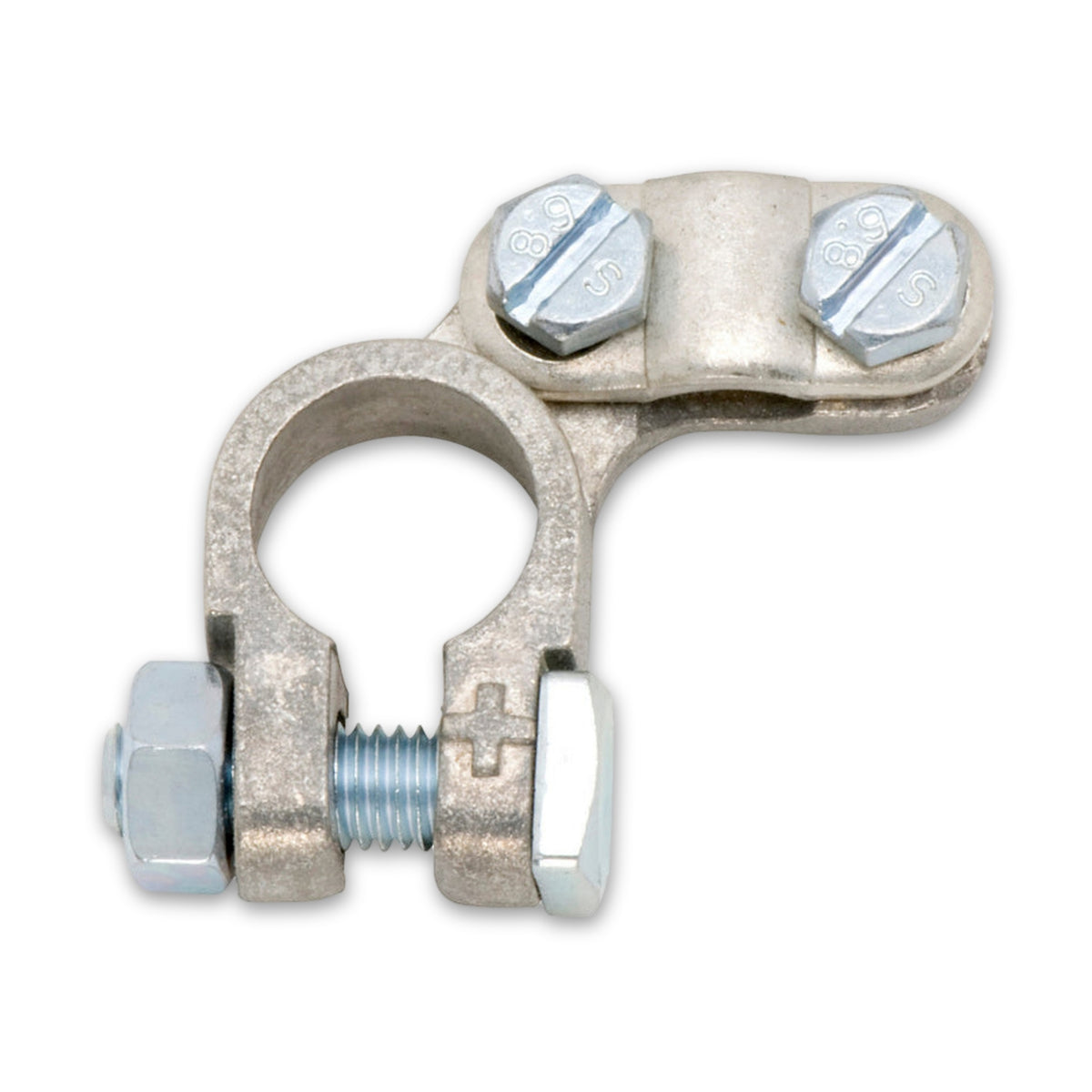

Batterieklemme Pluspol Form A, Messing verzinnt, bis 50 mm²

Die Batterieklemme der Form A verbindet eine Leitung mit dem Pluspol einer Batterie. Sie besteht aus verzinntem Messing, nimmt Kabel bis 50 mm² Querschnitt auf und ist für einen Poldurchmesser von 17,5 mm ausgelegt. Pol und Kabel werden mit getrennten Schrauben geklemmt.

Pol und Kabel werden getrennt geklemmt

Beim Batteriewechsel lässt sich der Pol freigeben, ohne dass die Leitung aus ihrer Klemme muss.

Schraubendreher für den Schlitz, Schlüssel für den Sechskant

Als Antrieb sind Schlitz und Sechskant angegeben, die Schlüsselweite beträgt 10 mm. Je nach Schraube passt also ein Schraubendreher oder ein Schlüssel mit 10 mm.

Woran sich die passende Ausführung erkennt

• Pluspol: Diese Klemme ist die Ausführung für Plus. Für den Minuspol gibt es eigene Klemmen.
• Poldurchmesser 17,5 mm: Das Maß gehört zum Batteriepol, auf den die Klemme gesetzt wird, nicht zur Klemme selbst.
• Kabelquerschnitt bis 50 mm²: Das ist die angegebene Obergrenze für das Kabel; ein Klemmbereich nach unten ist nicht angegeben.
• Gewinde M6 und Ausführung links: Wer eine vorhandene Klemme ersetzt, vergleicht neben dem Poldurchmesser auch diese beiden Angaben.

Wo die Klemme eingesetzt wird

Üblich ist der Einsatz in der Kfz-Werkstatt beim Ersatz einer Polklemme, in der Fahrzeugelektrik bei einer neuen Plusleitung und im Heimwerkerbereich beim Batteriewechsel.

Häufige Fragen

Passt die Klemme auch auf den Minuspol?

Nein, diese Ausführung ist für den Pluspol gedacht. Für den Minuspol gibt es eine eigene Klemme; getauscht werden dürfen beide nicht. Welcher Pol welcher ist, zeigt die Kennzeichnung an der Batterie.

Welchen Poldurchmesser muss die Batterie haben?

Angegeben sind 17,5 mm. Am sichersten ist der Vergleich mit dem Poldurchmesser der bisherigen Klemme; weicht er ab, braucht es eine Klemme mit anderem Poldurchmesser.

Welches Kabel gehört in die Klemme?

Kabel bis 50 mm² Querschnitt. Der Querschnitt steht meist auf dem Kabelmantel; bei deutlich dünneren Kabeln ist eine Rückfrage vor dem Kauf sinnvoll, weil ein Klemmbereich nach unten nicht angegeben ist.

Welches Werkzeug wird gebraucht?

Je nach Schraube ein Schraubendreher für den Schlitz oder ein Schlüssel mit 10 mm Schlüsselweite für den Sechskant. Beim Arbeiten an der Batterie sind isolierte Werkzeuge die sichere Wahl, denn Funken am Pol sind zu vermeiden.

Worauf ist beim Anklemmen an der Batterie zu achten?

Vor allem auf Funken: Bei zu hoher Ladespannung und beim Überladen entstehen größere Mengen Wasserstoff und Sauerstoff, das Knallgas, und beim An- und Abklemmen können zündfähige Funken es entzünden. Ladeplätze brauchen ausreichend Belüftung; bei Starthilfe nur Starthilfekabel nach DIN 72553 verwenden und die Reihenfolge beim Anklemmen einhalten.
