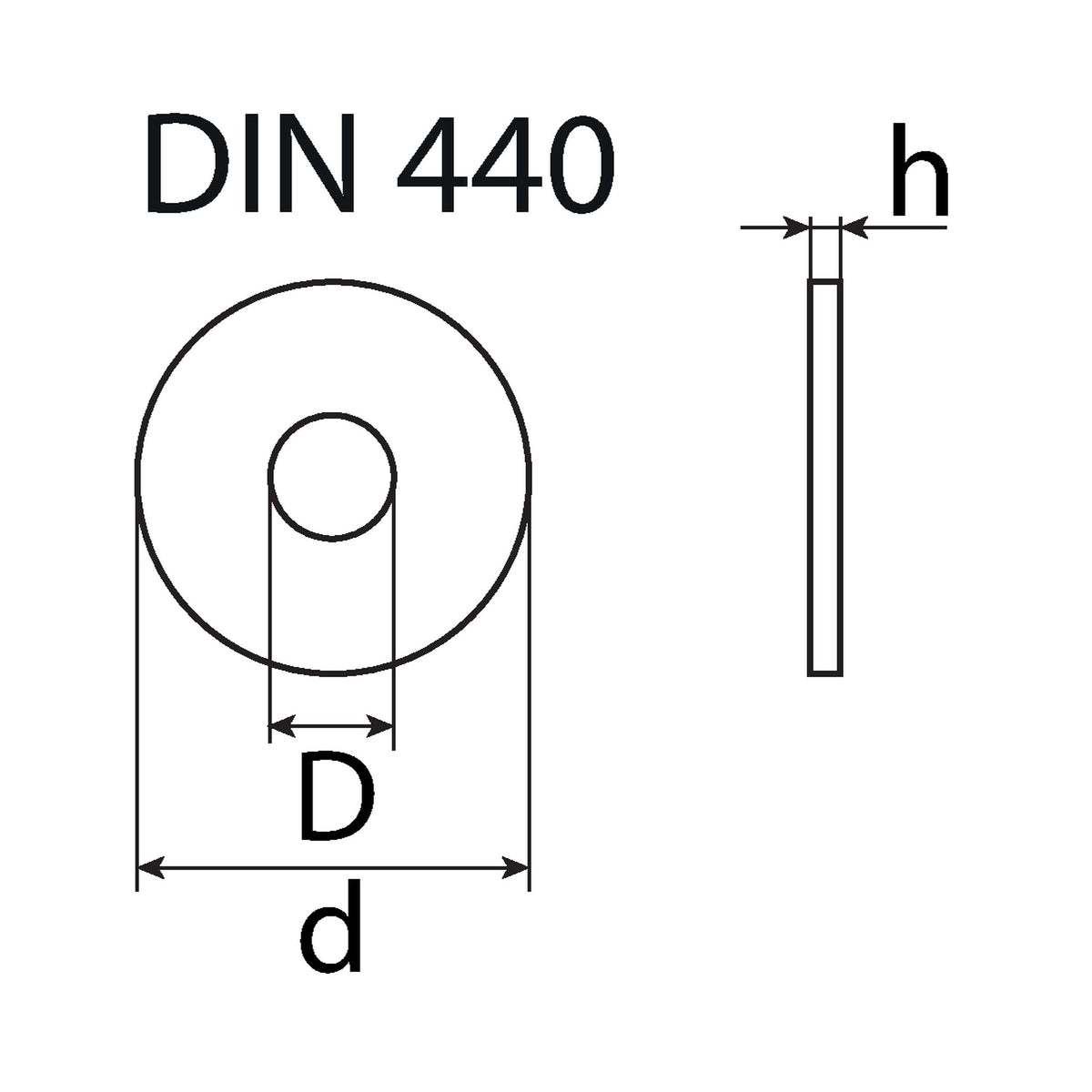

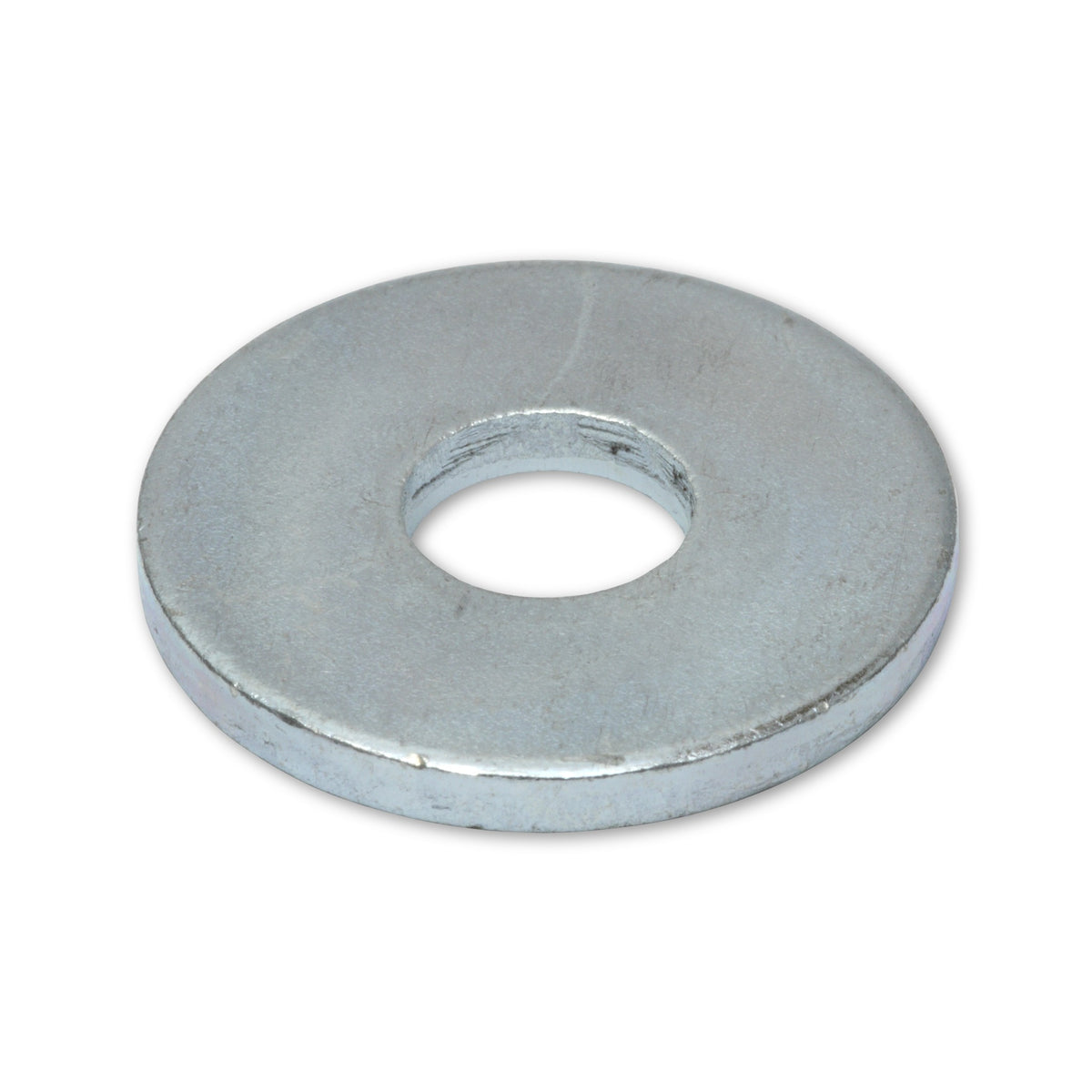

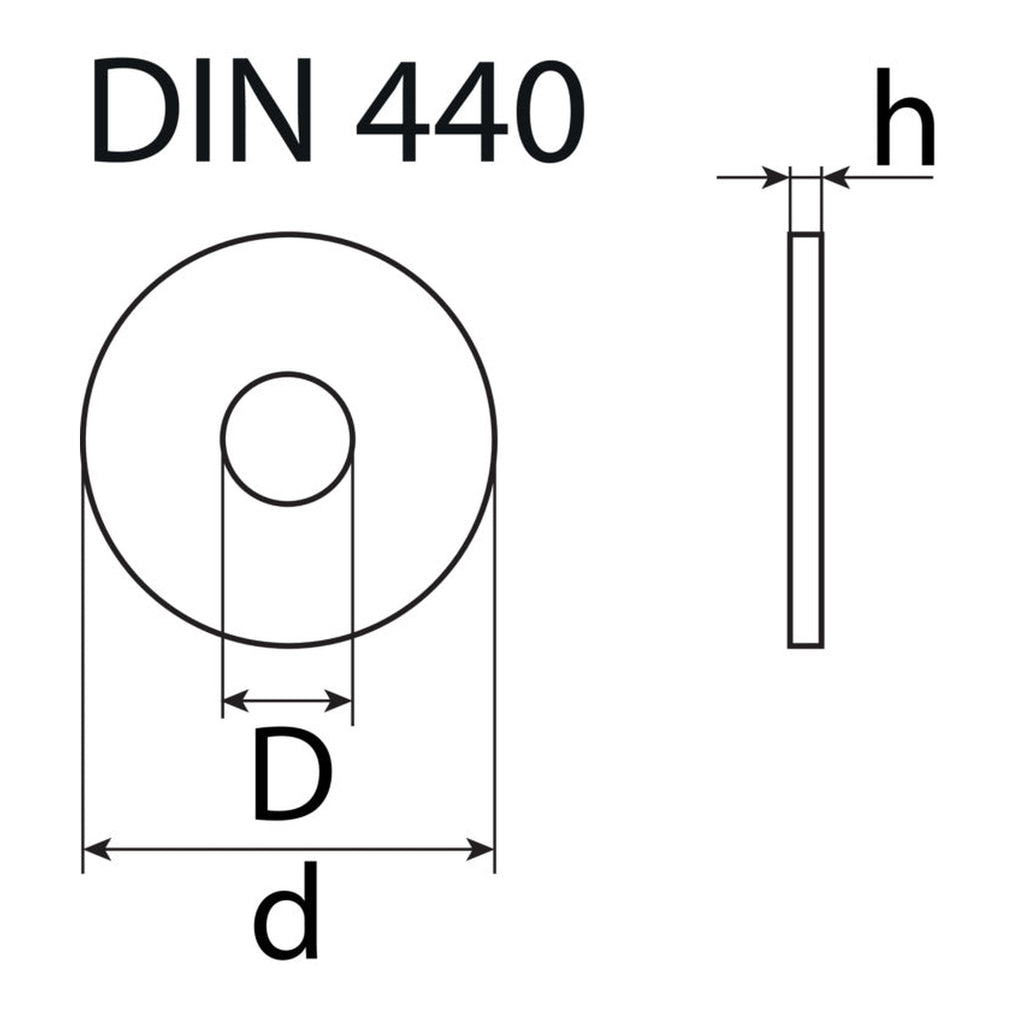

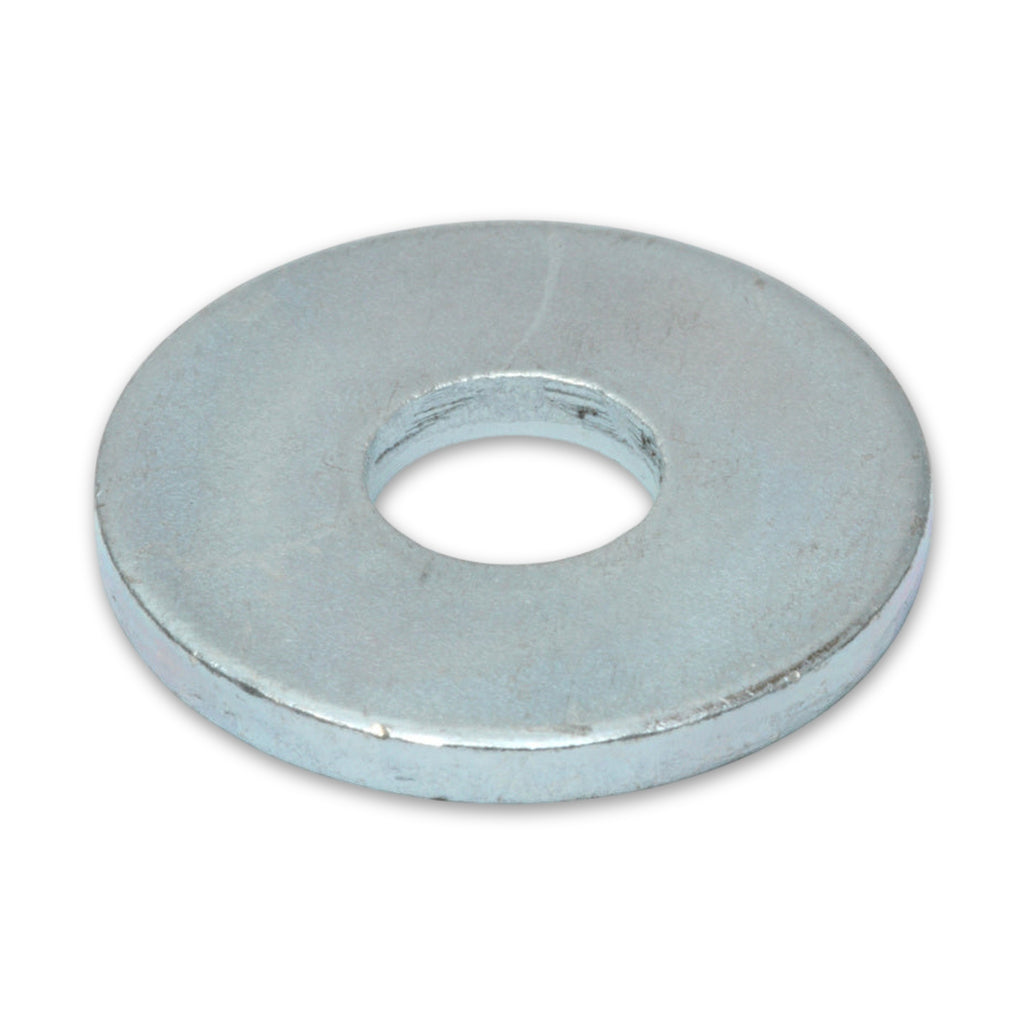

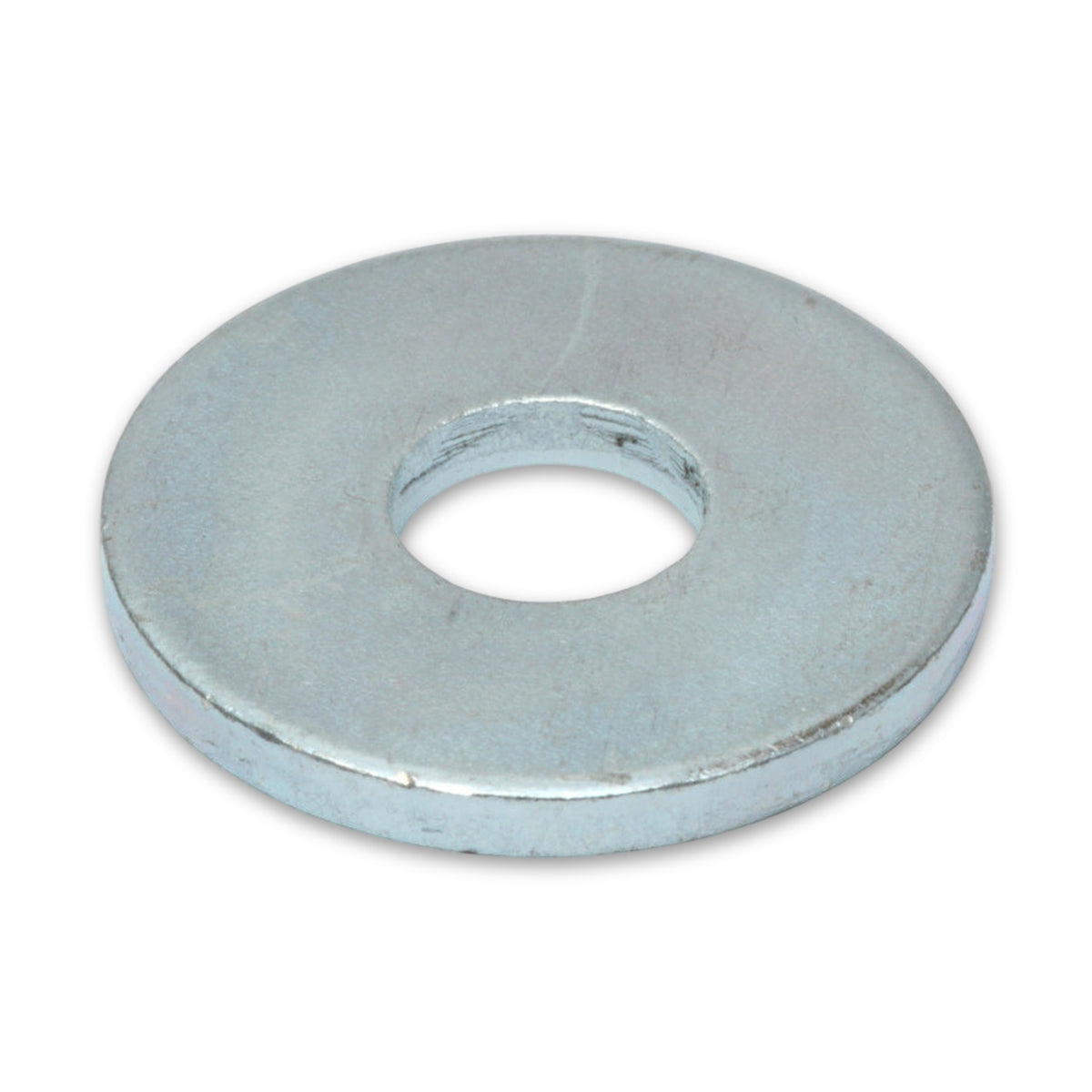

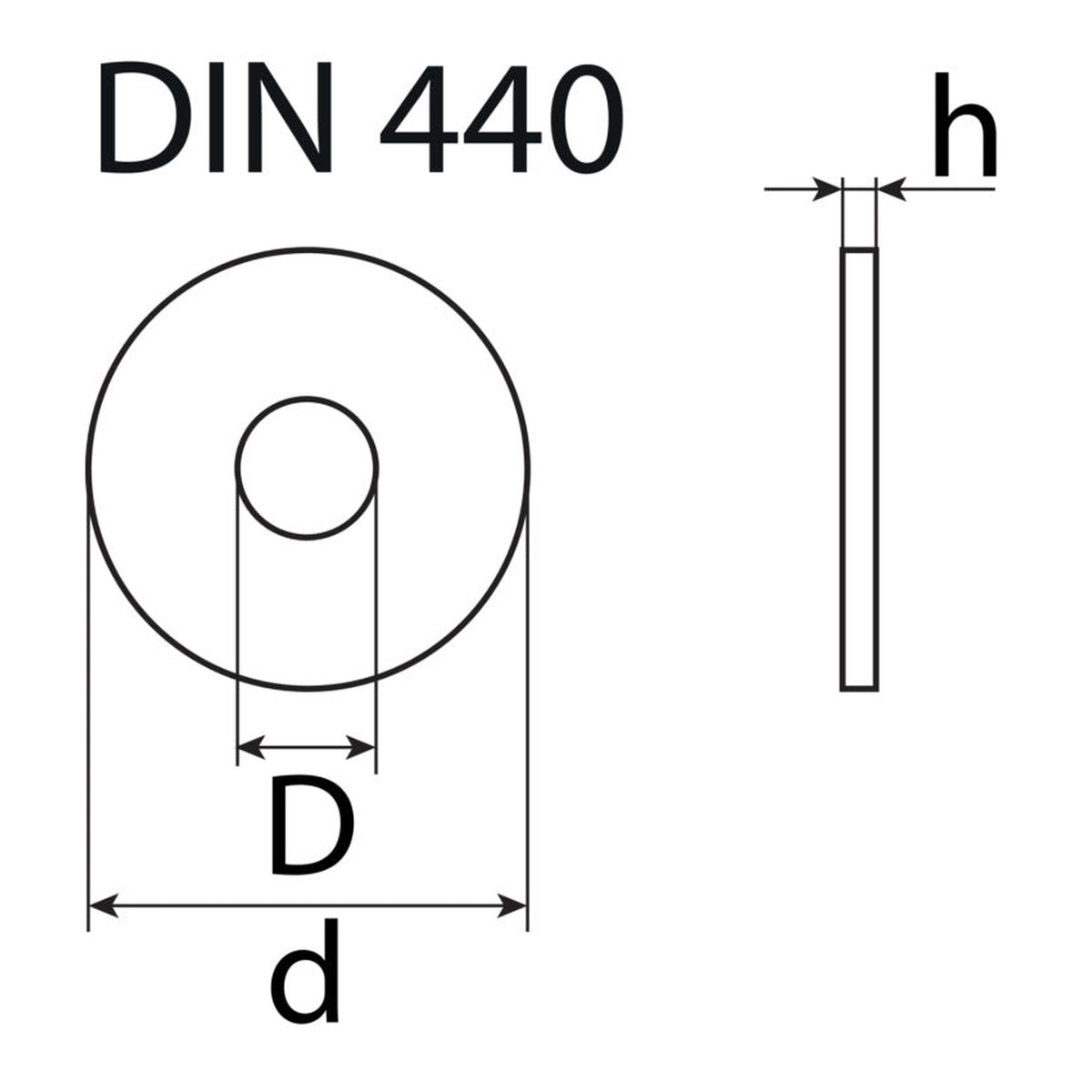

Bauscheibe, Stahl verzinkt, DIN 440

Breite Auflage für Schrauben und Gewindestangen in Holz

Die Bauscheibe nach DIN 440 ist eine große Unterlegscheibe aus verzinktem Stahl für Schraubverbindungen in Holzkonstruktionen. Sie liegt zwischen Schraubenkopf oder Mutter und dem Holz und verteilt die Klemmkraft auf eine deutlich größere Fläche. Ausgewählt wird nach dem Schraubendurchmesser: Sechs Größen decken Schrauben und Gewindestangen von 6 bis 20 mm ab.

Warum Holz eine größere Scheibe braucht

Holz gibt unter Druck nach. Eine Mutter ohne ausreichende Unterlage arbeitet sich beim Anziehen in die Faser ein, und die Verbindung verliert an Spannung.

• Breite Auflage schont das Holz: Die Kraft kommt auf einem breiten Ring im Holz an statt an der Kante von Kopf oder Mutter; der Außendurchmesser ist gut dreimal so groß wie das Loch.
• Dicke, die mit der Größe wächst: Von 2 mm bei der kleinsten bis 6 mm bei der größten Ausführung. Solange die Scheibe eben aufliegt, verteilt sie die Kraft gleichmäßiger.
• Verzinkter Stahl: Üblich für Holzverbindungen im Innenbereich und unter Dach. Bei ständigem Wasserkontakt oder im Außenbereich wird üblicherweise Edelstahl eingesetzt.

So wird die Bauscheibe eingesetzt

Zimmerer und Holzbauer legen sie unter die Mutter einer Gewindestange oder eines Bolzens durch Balken, Pfosten oder Sparren, ebenso unter den Kopf einer Sechskantschraube, der sonst direkt auf Holz drücken würde. Typische Fälle sind der Dachstuhl und Holzkonstruktionen im Innenausbau, beim Heimwerker genauso wie in der Zimmerei. Für Carport oder Pergola im Freien ist Edelstahl üblich. Treffen Kopf und Mutter beide auf Holz, wird üblicherweise auf beiden Seiten eine Scheibe untergelegt.

Die passende Größe finden

Maßgeblich ist der Durchmesser der Schraube oder Gewindestange. Das Loch ist jeweils etwas weiter als der Schaft, damit sich die Scheibe ohne Klemmen aufschieben lässt. Zu einer Schraube mit 10 mm gehört deshalb die Größe 11 × 34 × 3, zu 12 mm die Größe 13,5 × 44 × 4.

Häufige Fragen

Ist die verzinkte Bauscheibe für draußen geeignet?

Für den Außenbereich wird üblicherweise Edelstahl eingesetzt. Die verzinkte Ausführung ist für Holzverbindungen im Innenbereich und unter Dach üblich.

Passt die Scheibe zu Sechskantschrauben und Gewindestangen?

Ja, die Größe richtet sich nach dem Durchmesser des Schafts. Kopf oder Mutter müssen größer sein als das Loch, damit sie auf der Scheibe aufliegen.

Sichert die Bauscheibe die Mutter gegen Losdrehen?

Nein, eine glatte Scheibe hält die Mutter nicht fest. Soll sich die Verbindung nicht lösen, braucht es ein eigenes Sicherungselement, das zu Schraube und Bauteil passt.
