Befestigungssatz für Stützenfuß und H-Anker, Stahl verzinkt

Die Schrauben, die den Pfosten im Schuh halten

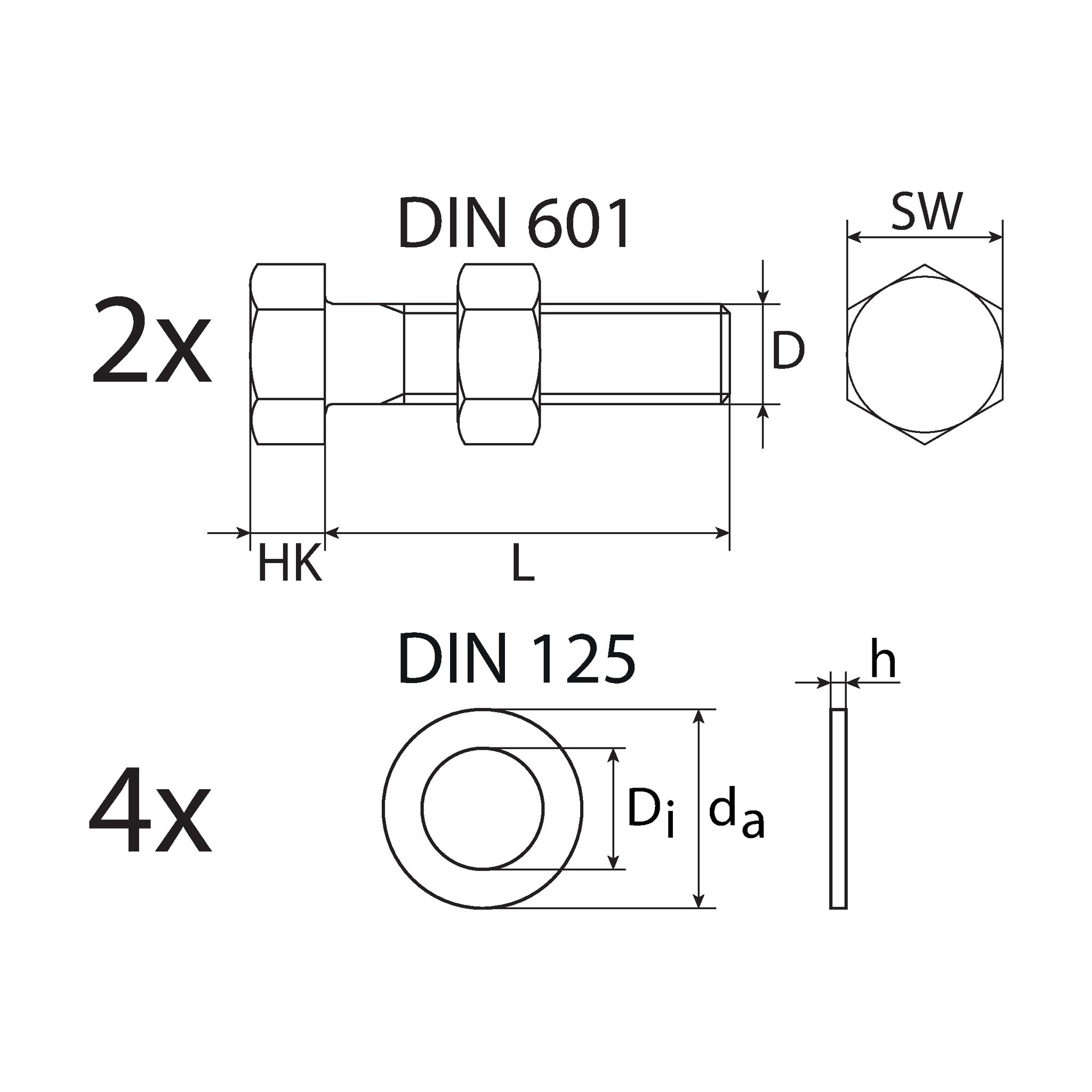

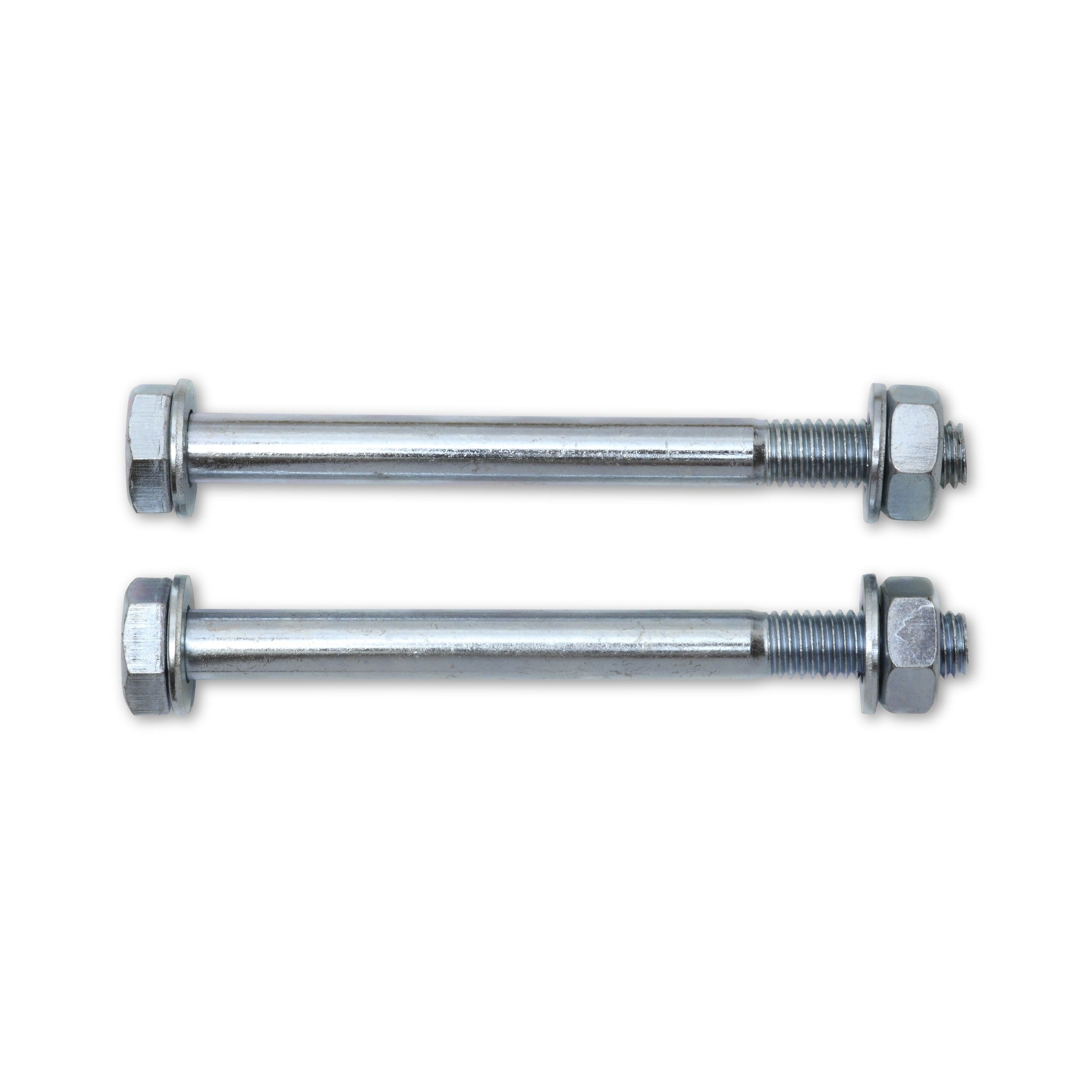

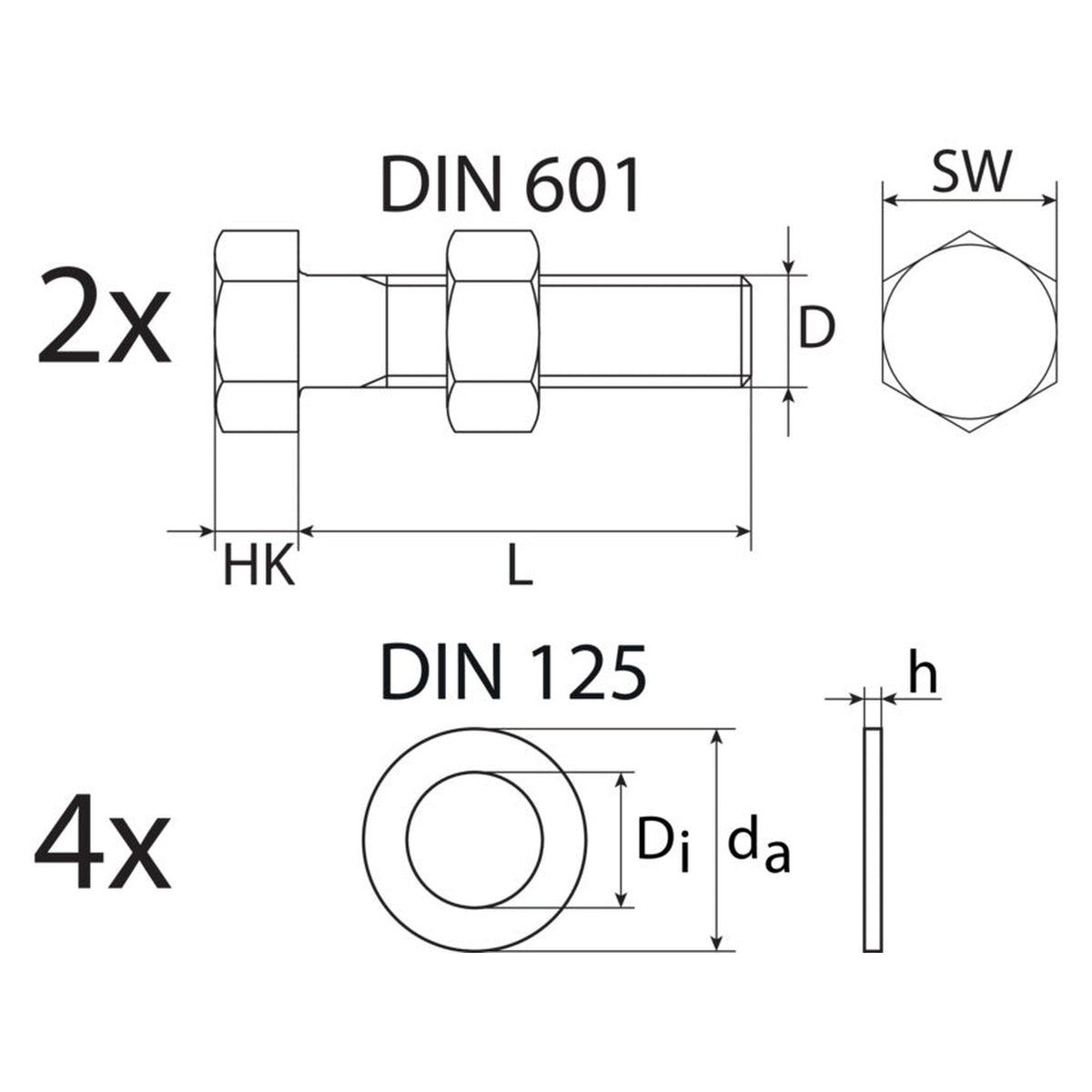

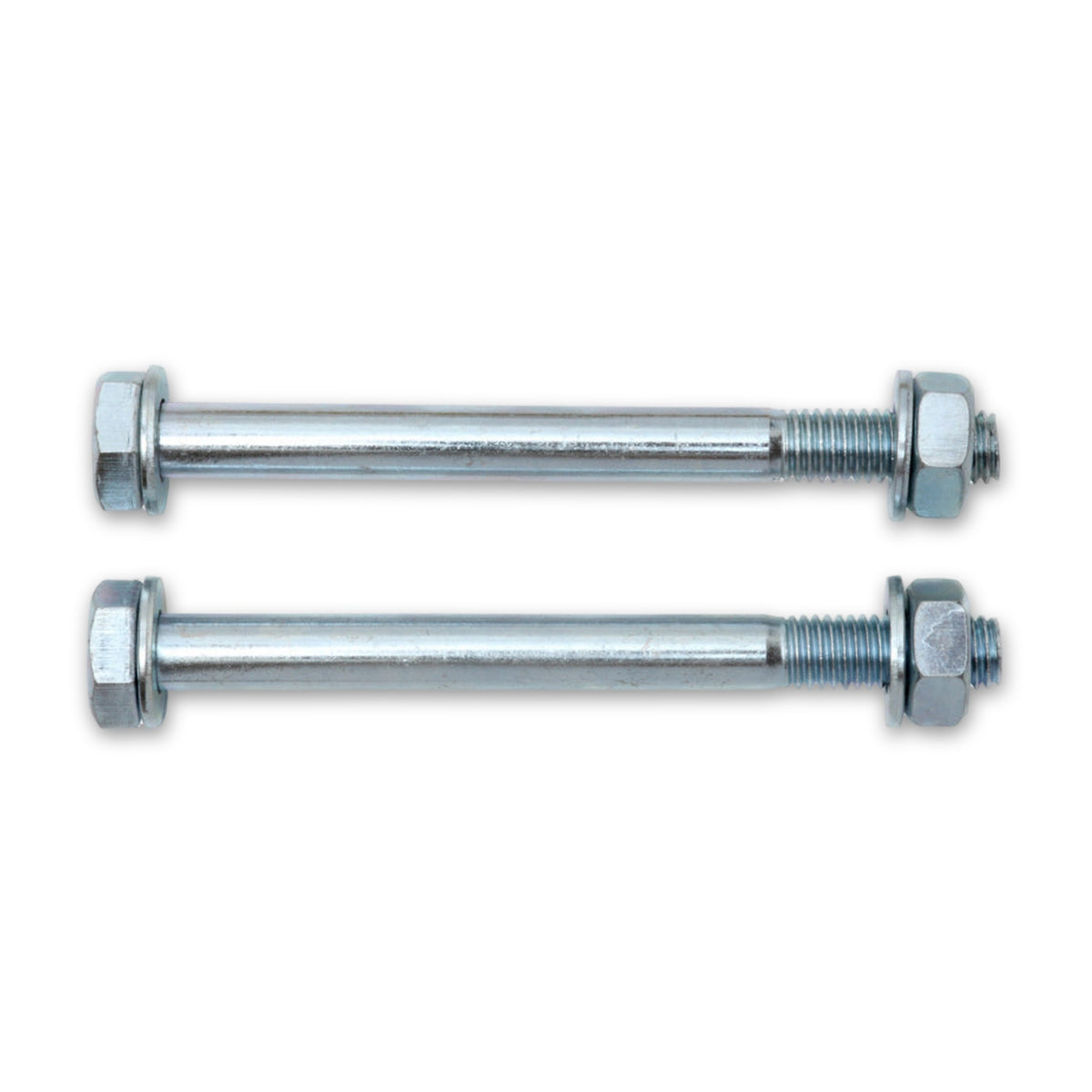

Ein Stützenfuß oder H-Anker verankert einen Holzpfosten im Untergrund, etwa als Basis für Carport, Pergola oder Sichtschutzzaun. Den Pfosten hält der Anker damit noch nicht: Er muss im Schuh verschraubt werden. Dieser Satz liefert die Teile dafür, zwei Sechskantschrauben mit Muttern nach DIN 601 und vier Unterlegscheiben nach DIN 125, aus verzinktem Stahl.

Die Breite des Stützenschuhs entscheidet über die Ausführung

Die Sätze sind nach der Breite des Stützenschuhs gestaffelt: 70, 90, 100 und 120 mm. Die Schraubenlänge liegt bei jeder Ausführung 20 mm über dieser Breite. Ein Satz gehört deshalb zu genau einer Schuhbreite, nicht zur nächstgelegenen. Gewinde und Antrieb sind bei allen vier Ausführungen gleich: M10, Sechskantkopf und -mutter mit Schlüsselweite 17 mm, wahlweise mit Maulschlüssel oder Nuss.

Anwendung an Pfosten und Schuh

Der Satz kommt zum Einsatz, wenn ein Holzpfosten bereits im Stützenfuß oder H-Anker steckt und verschraubt werden soll, üblich im Garten- und Landschaftsbau, im Zimmererhandwerk und beim Heimwerken. Vor dem Kauf zählt die Zuordnung: Die Breite des vorhandenen Stützenschuhs bestimmt die Ausführung. Beim Verschrauben verbindet die Schraube Pfosten und Schuh, auf der Gegenseite sichern Scheibe und Mutter.

Häufige Fragen

Woran erkenne ich den passenden Satz für meinen Stützenfuß oder H-Anker?

Maßgeblich ist die Breite des vorhandenen Stützenschuhs: 70, 90, 100 oder 120 mm, passend zu den vier Ausführungen dieses Satzes. Eine ähnliche Nenngröße oder ein ähnliches Lochbild macht zwei Sätze nicht austauschbar.

Was ist im Satz enthalten?

Zwei Sechskantschrauben mit Muttern nach DIN 601 und vier Unterlegscheiben nach DIN 125, alle Teile aus verzinktem Stahl.

Welche Ausführung eignet sich für den Einsatz im Freien oder in Feuchträumen?

Dafür sind Werkstoffe oder Beschichtungen mit Korrosionsschutz vorgesehen, etwa nichtrostender Stahl oder feuerverzinkte Verbindungsmittel. Ob die verzinkte Ausführung das erfüllt, zeigt die Oberflächenangabe allein nicht; das prüfen Kunden vor dem Außeneinsatz.

Eignet sich der Satz für tragende Holzkonstruktionen?

Das hängt vom Anschluss ab, nicht vom Satz allein. Für den Satz sind keine Tragfähigkeitswerte angegeben; bei Carport oder Pergola legt die Statik fest, wie der Pfosten angeschlossen wird.

Können auch andere Verbindungsmittel verwendet werden?

Andere Mittel wie Ankernägel, Holzschrauben oder Bolzen kommen nur infrage, wenn bautechnischer Nachweis und Trägerunterlagen es vorsehen. Dieser Satz besteht aus Sechskantschrauben mit Muttern und Unterlegscheiben.
