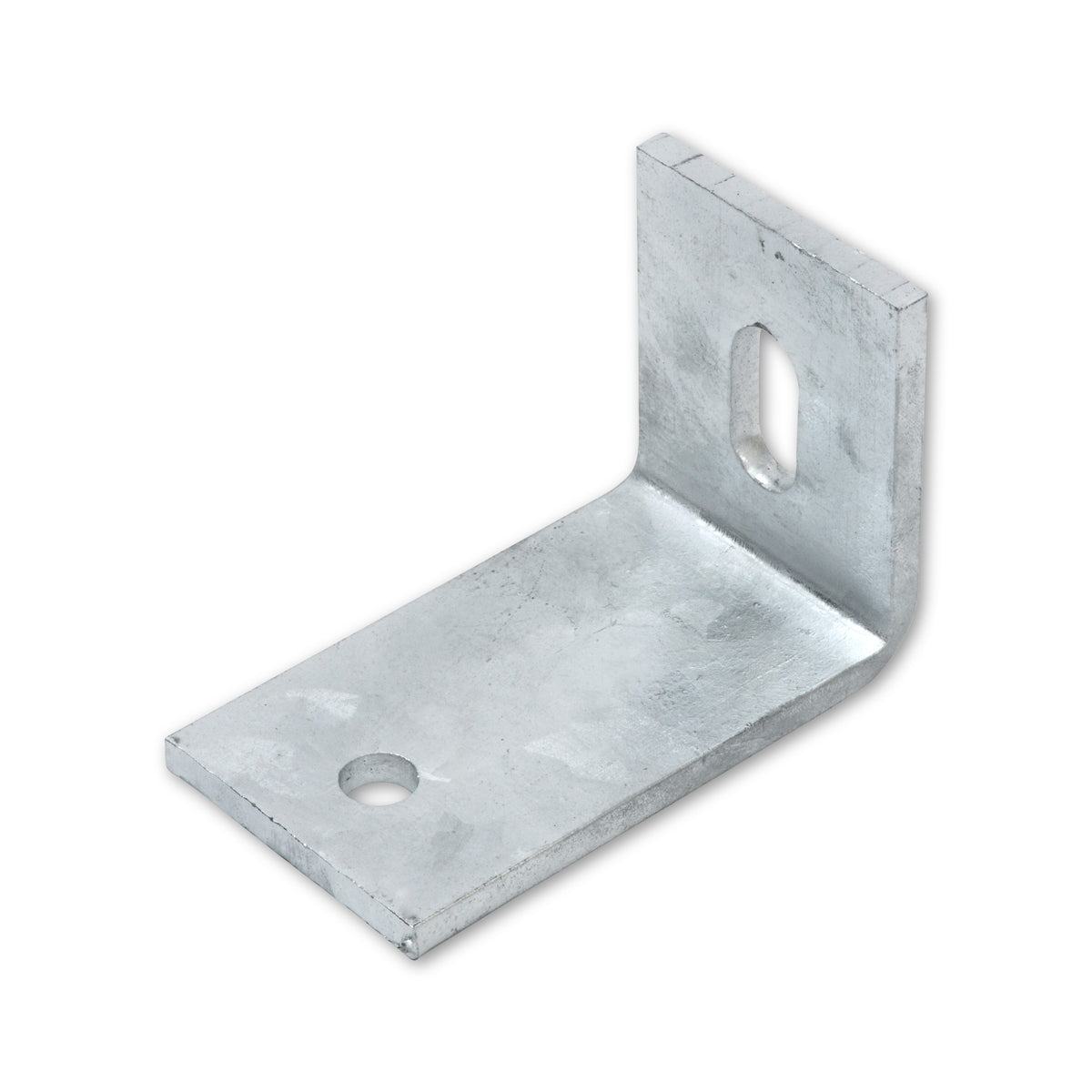

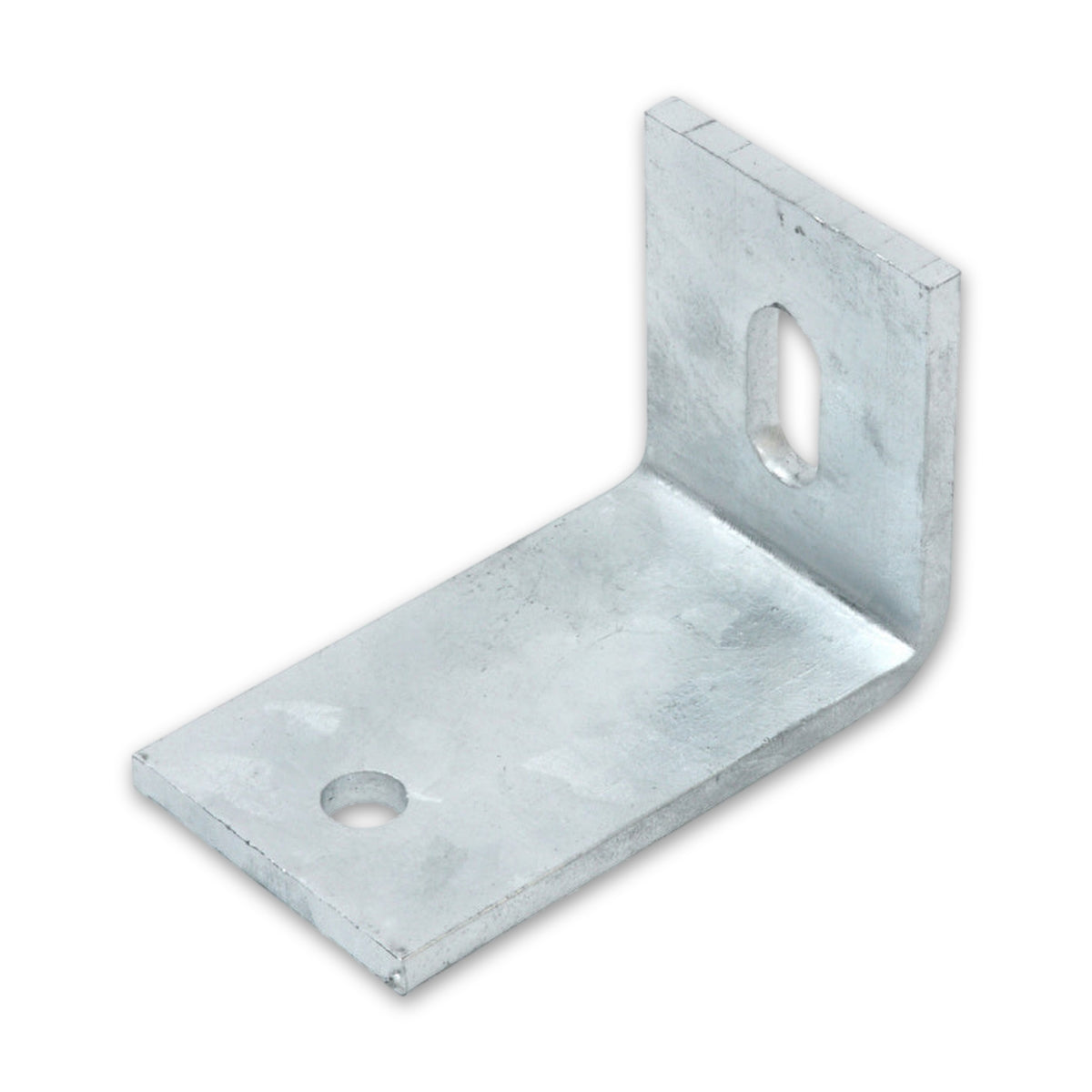

Betonwinkelverbinder mit Langloch, sendzimirverzinkt, 6 mm

Fünfundzwanzig Millimeter Weg im Langloch

Das Langloch misst 14 mm in der Breite und 39 mm in der Länge. Ein Bolzen von Lochbreite kann darin also über 25 mm wandern, ehe er festgezogen wird. Angeführt ist das Langloch zur Einstellung der Winkelposition: Wo Bohrung und Bauteil nicht genau zueinander stehen, wird der Verbinder erst ausgerichtet und dann angezogen.

Zwei Öffnungen mit derselben Weite, eine davon gestreckt

Neben dem Langloch führt der Winkel ein Montageloch von 14 mm. Quer gemessen sind beide gleich weit, doch nur eines gibt Spiel in der Länge. Die eine Öffnung nimmt den Bolzen an einer festen Stelle auf, die andere lässt ihn über die Länge wandern; welche davon an welcher Seite des Anschlusses sitzt, gehört zur Planung und nicht zum Blech.

Zuschnitt, Blech, Oberfläche

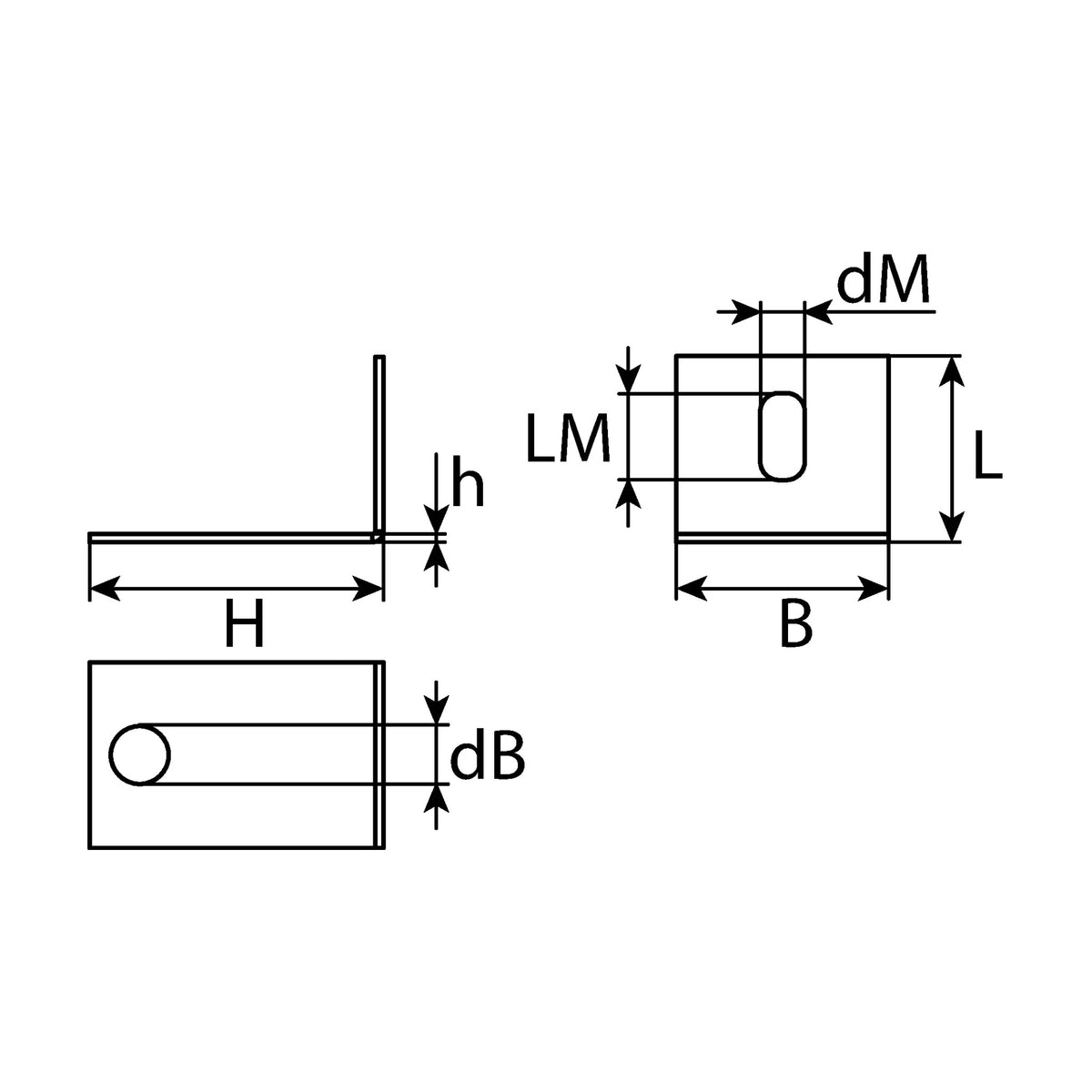

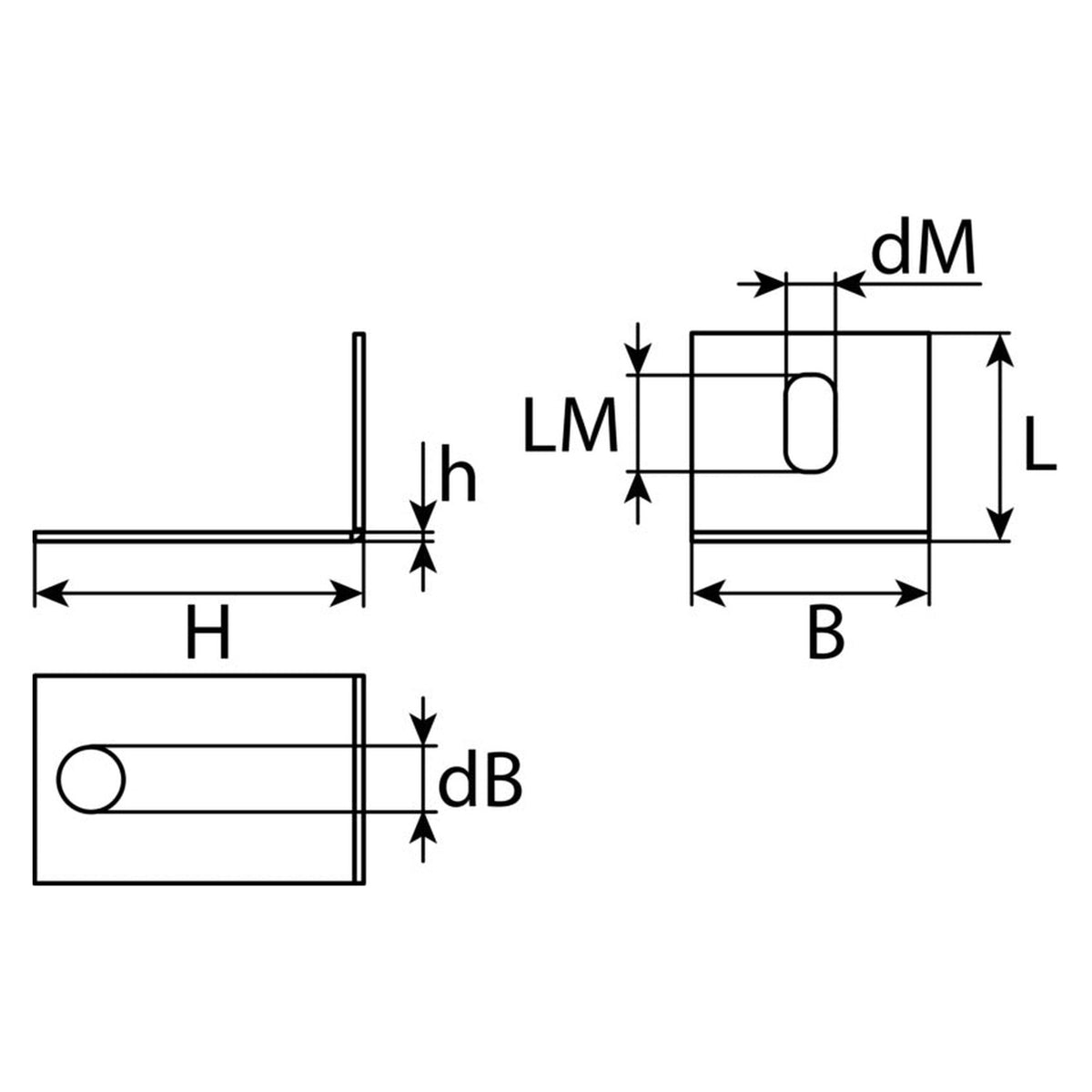

• 70 × 100 × 60 mm: Länge, Breite und Höhe des Winkels. Die Breite von 100 mm ist die Fläche, mit der er am Bauteil anliegt.
• Materialstärke 6 mm: So stark ist das Blech an dieser Bauform. Was der Anschluss aufnehmen darf, steht in den Bemessungsunterlagen und nicht in dieser Zahl.
• Sendzimirverzinkt: So ist die Oberfläche bezeichnet. Wie lange dieser Überzug an einem bestimmten Einsatzort trägt, bleibt damit offen.
• Gewicht 432 g: So viel bringt das einzelne Stück auf die Waage.

Häufige Fragen

Wozu lässt sich die Winkelposition einstellen?

Weil Verankerung und Holz selten auf den Millimeter zusammentreffen. Über das Langloch wird der Verbinder in die gewünschte Lage gebracht und erst danach festgezogen. Eine Toleranz für den Anschluss ist damit nicht freigegeben: Wie weit ein Bolzen vom Rand entfernt sitzen muss, legt der bautechnische Nachweis fest.

Sagt die Blechdicke etwas über die aufnehmbare Kraft?

Gemessen ist damit das Material, nicht die Verbindung. Was ein Anschluss aufnehmen darf, ergibt sich aus der dem Artikel zugeordneten Leistungserklärung, den Bemessungsunterlagen und dem Nachweis, der auch Querschnitte sowie Rand- und Endabstände festlegt. Dazu kommen die Verbindungsmittel, die selbst eigene Anforderungen tragen und nicht zum Umfang gehören.
