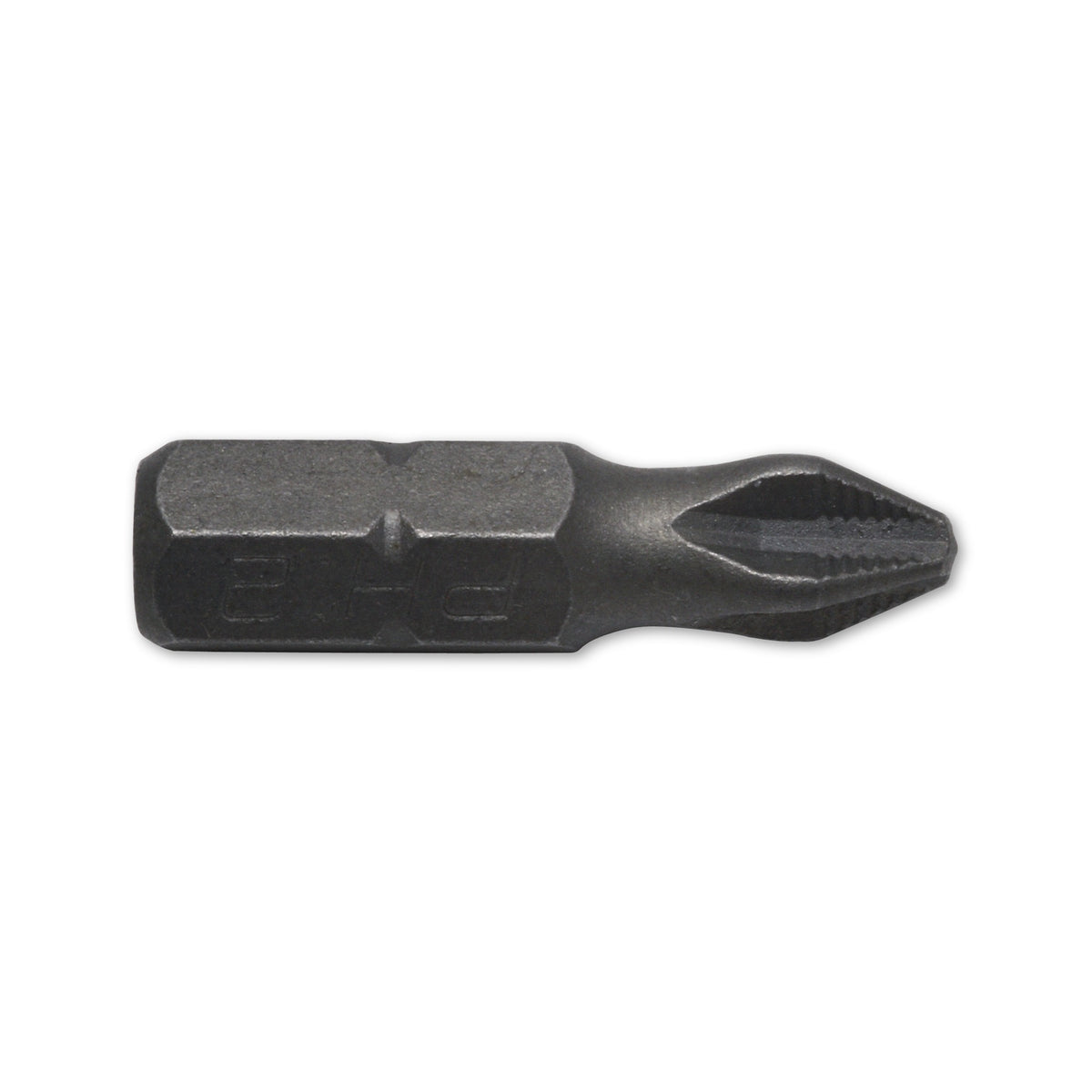

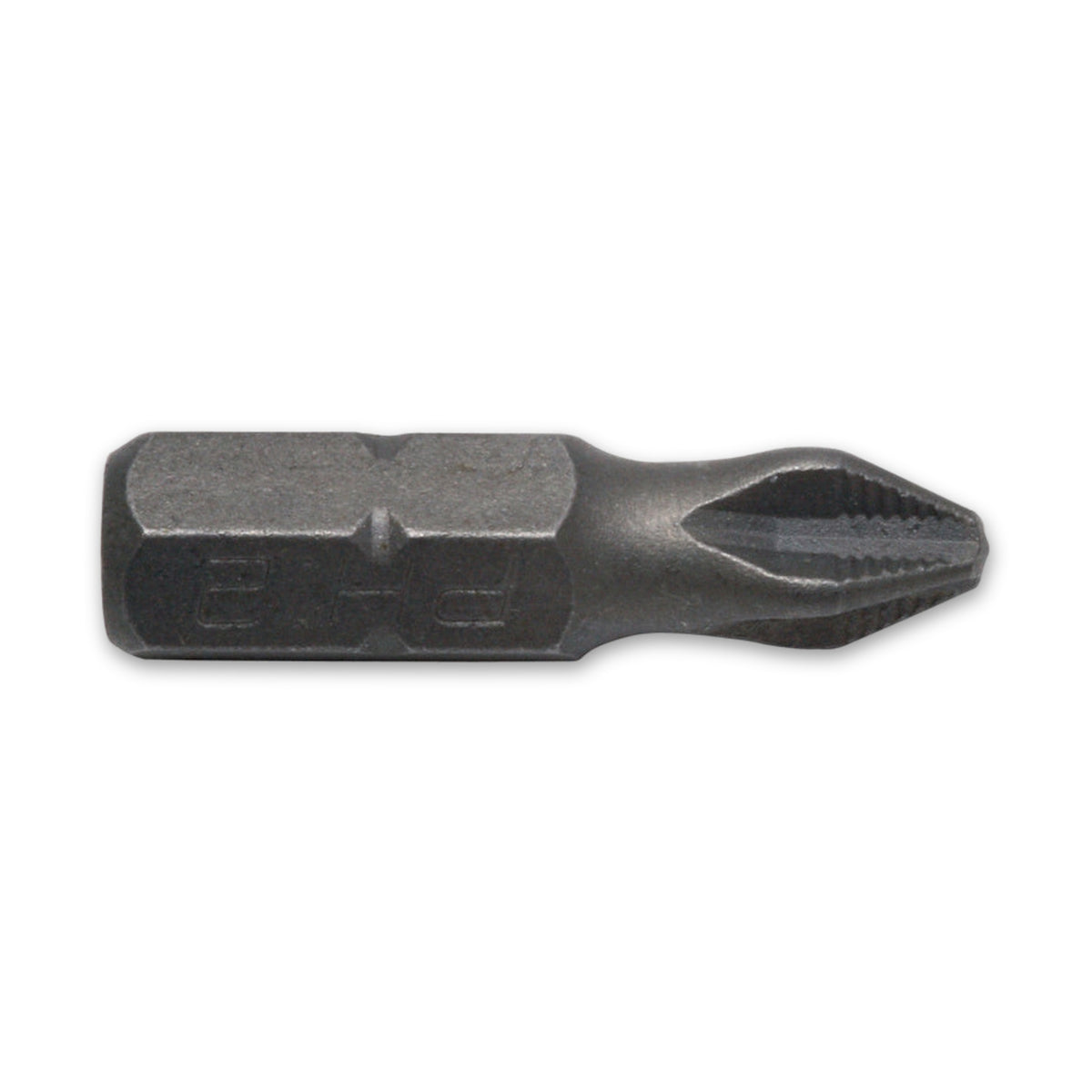

Bit ACR PH 2, S2-Stahl, 1/4 Zoll, 25 mm

Rippen im Kreuz gegen das Herausspringen

Unter Last kann ein Kreuzschlitzeinsatz aus dem Schraubenkopf heraussteigen. Genau dagegen ist die Ausführung ACR angetreten: Das Abtriebsprofil trägt Rippen, denen die Produktangabe verringerte Auswurfkräfte, geringeren Verschleiß und eine kleinere nötige Anpresskraft zuschreibt. Den richtigen Kopf ersetzen die Rippen nicht, sie arbeiten erst, wenn das Profil ohnehin passt.

An der Größe ist hier nichts zu entscheiden

Diese Reihe führt einen einzigen Abtrieb, PH 2; die Ausführungen unterscheiden sich allein in der Menge. Damit schrumpft die Auswahl auf eine Frage zusammen: Sitzt im Schraubenkopf ein Phillips-Kreuz der Größe 2? Ein Pozidriv-Kreuz ist es nicht, denn dessen Flanken verlaufen parallel, während sie beim Phillips-Profil zur Spitze hin zusammenlaufen. Zum Abtrieb gehört ein Bruchdrehmoment von 10,3 Nm, bei allen Ausführungen derselbe Wert. Er beziffert, wo der Einsatz selbst bricht; ein Anzugsmoment für die Schraube geht daraus nicht hervor.

Was die drei Kennzeichen aussagen

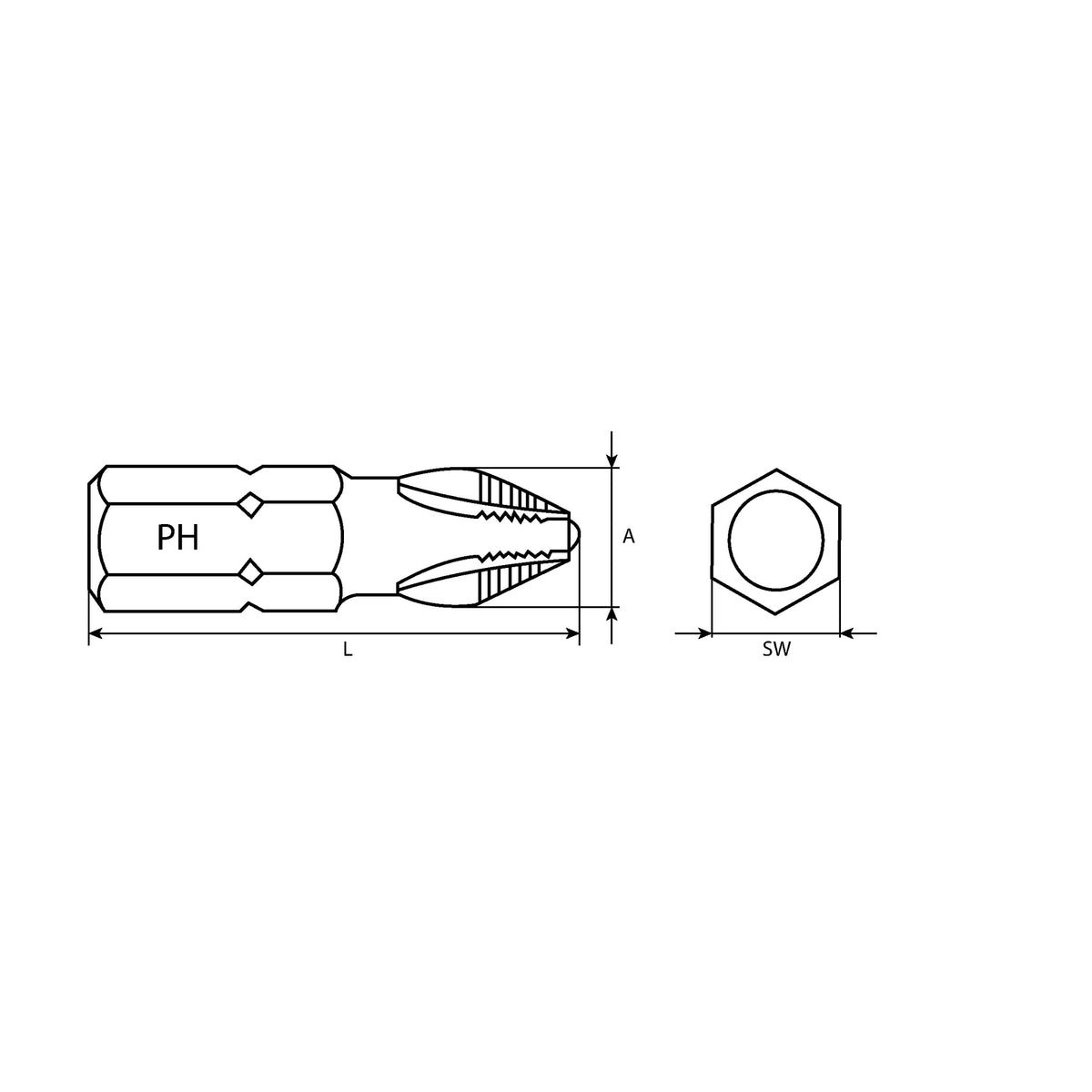

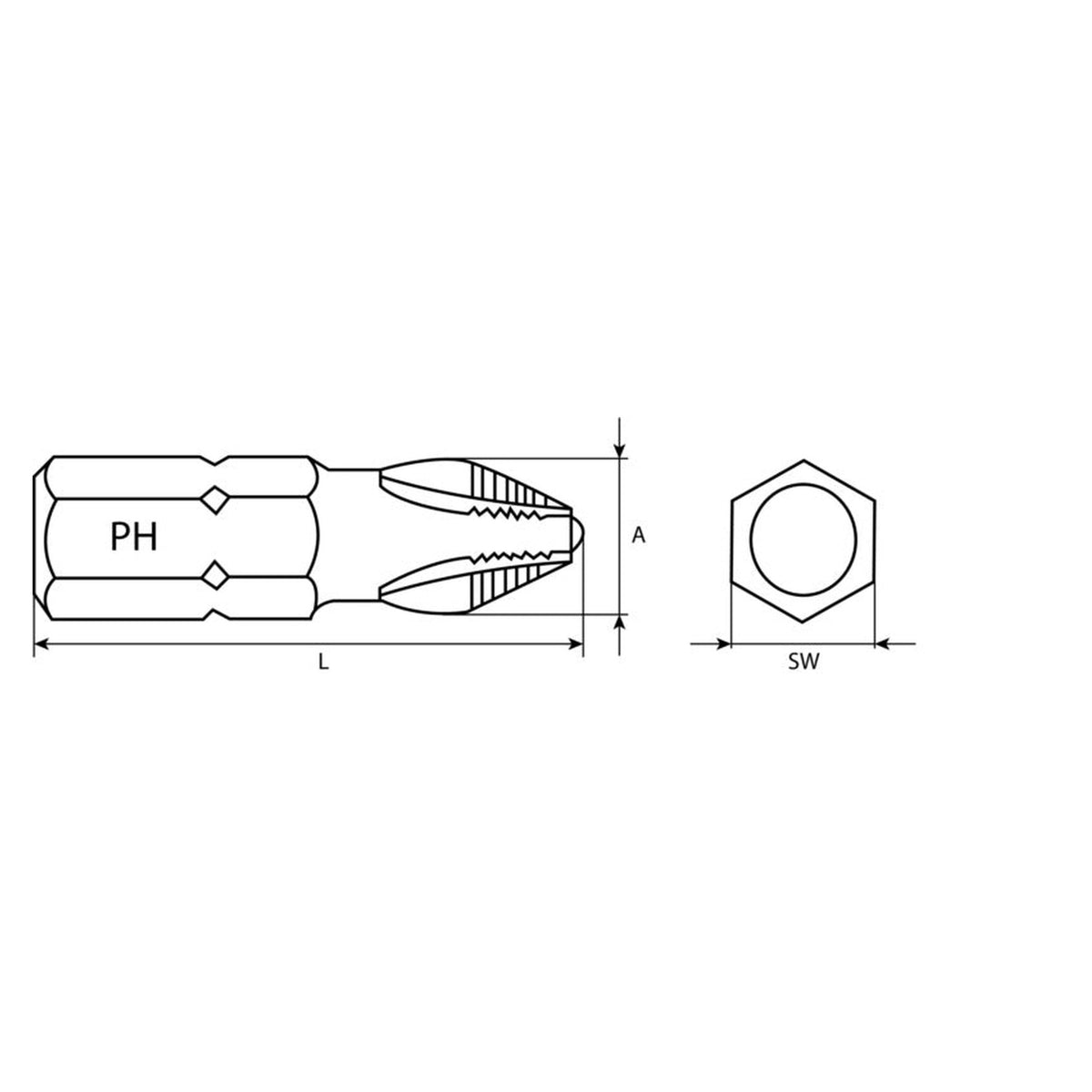

• Schlüsselweite 6,35 mm: das Maß über die Sechskantflächen des Schafts, in Zoll 1/4. Es beschreibt die Schnittstelle zum Halter und entscheidet nicht darüber, welche Maschine den Einsatz drehen darf.
• Werkstoff S2: Die Kurzbezeichnung benennt den Stahl dieser Ausführung. Härte, Standzeit und Korrosionsverhalten gehen aus ihr nicht hervor.
• Kennung ACR: Die Abkürzung bezeichnet die Rippenform des Profils, keine geprüfte Leistung. Eine Zahl für Verschleiß oder Lebensdauer hängt nicht daran.

Häufige Fragen

Ersetzen die Rippen den Andruck beim Schrauben?

Angeführt ist eine kleinere nötige Anpresskraft, kein Verzicht darauf. Der Einsatz muss weiterhin gerade im Kopf stehen, weil die Drehbewegung nur bei richtigem Sitz über das ganze Profil auf die Schraube übergeht.

Wie kommt man von der Schraube zur Größenzahl?

Über die Angabe, die zur Schraube gehört: Profilbezeichnung und Größenzahl stehen dort zusammen. Der Augenschein taugt dafür nicht, weil sich die Kreuzprofile von oben ähneln und ihre Flankenform dabei unsichtbar bleibt.
