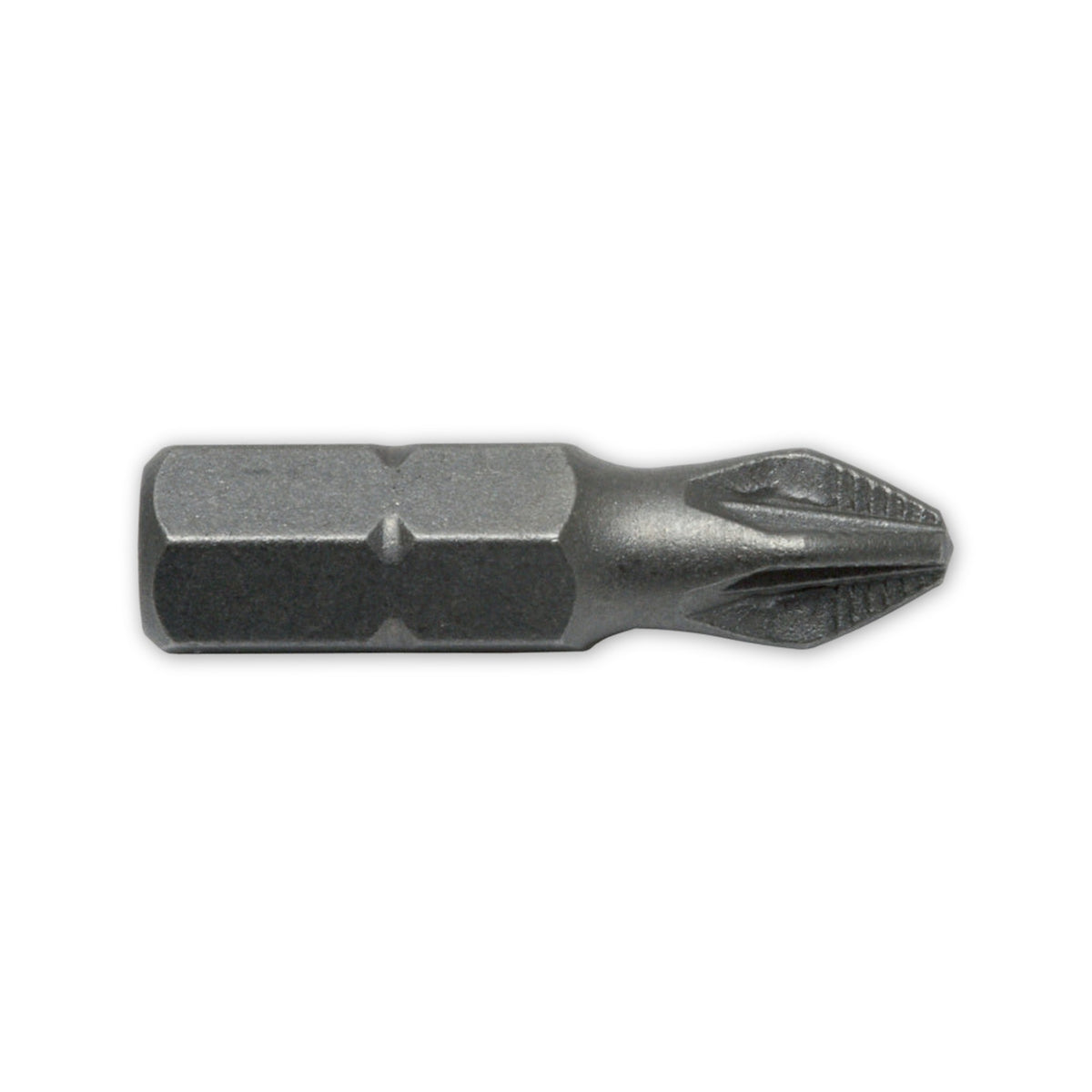

Bit ACR PZ, S2-Stahl, 1/4 Zoll, 25 mm

Parallele Flanken, dazu eine Rippe darauf

Das Pozidriv-Kreuz erkennt man an den parallel verlaufenden Flanken; beim ähnlich aussehenden Phillips-Kreuz laufen sie zur Spitze hin zusammen. In dieser Reihe kommt auf die Flanken die Kennung ACR: eine Rippenform im Abtriebsprofil, der die Produktangabe verringerte Auswurfkräfte, weniger Verschleiß und eine kleinere nötige Anpresskraft zuschreibt.

Von PZ 1 bis PZ 3 wird aus 3,9 Nm das Achtfache

Jede Größenzahl bringt ihr eigenes Bruchdrehmoment mit: 3,9 Nm bei PZ 1, 10,3 Nm bei PZ 2 und 32 Nm bei PZ 3. Die Reihenfolge dieser Werte ist keine Einladung, zur größeren Ausführung zu greifen. Welche Größe gebraucht wird, gibt der Schraubenkopf vor, und in einen kleineren Kopf geht das größere Kreuz nicht hinein. Der Wert markiert ohnehin nur, wo der Einsatz selbst bricht, und benennt weder ein Anzugsmoment noch eine Belastung, die der Verbindung zugemutet werden darf.

Drei Angaben, drei Reichweiten

• Drei Größenzahlen, eine Rippenform: Die Kennung ACR gilt für alle drei gleichermaßen. Unterschieden wird die Auswahl allein über die Größe des Kreuzes.
• Sechskantschaft in 1/4 Zoll: Die Weite gibt an, in welche Halter und Schrauberaufnahmen der Schaft passt. Mehr als die Schnittstelle beschreibt die Angabe nicht.
• S2 als Werkstoffkurzzeichen: Benannt ist damit der Stahl dieser Ausführung. Eine Härteangabe, eine Standzeit oder eine Aussage zum Rostverhalten steckt in dem Kürzel nicht.

Häufige Fragen

Lässt sich damit behelfsweise eine Phillips-Schraube drehen?

Die parallele Spitze dringt in den konisch zulaufenden Phillips-Kopf nicht ein, und in der Gegenrichtung bleibt Spiel zwischen Kopf und Einsatz. Beide Wege beanspruchen das Werkzeug über Gebühr, Schraube und Einsatz können dabei Schaden nehmen. Für die Auswahl bleiben die beiden Kreuzprofile deshalb getrennt.

Gilt das Bruchdrehmoment auch für Halter und Maschine?

Der Wert gehört zum Einsatz allein. Was ein Bithalter, ein Akkuschrauber oder ein Schlagschrauber drehen darf, steht in den Unterlagen dieser Geräte, zusammen mit Drehzahl und Drehmomentbegrenzung.
