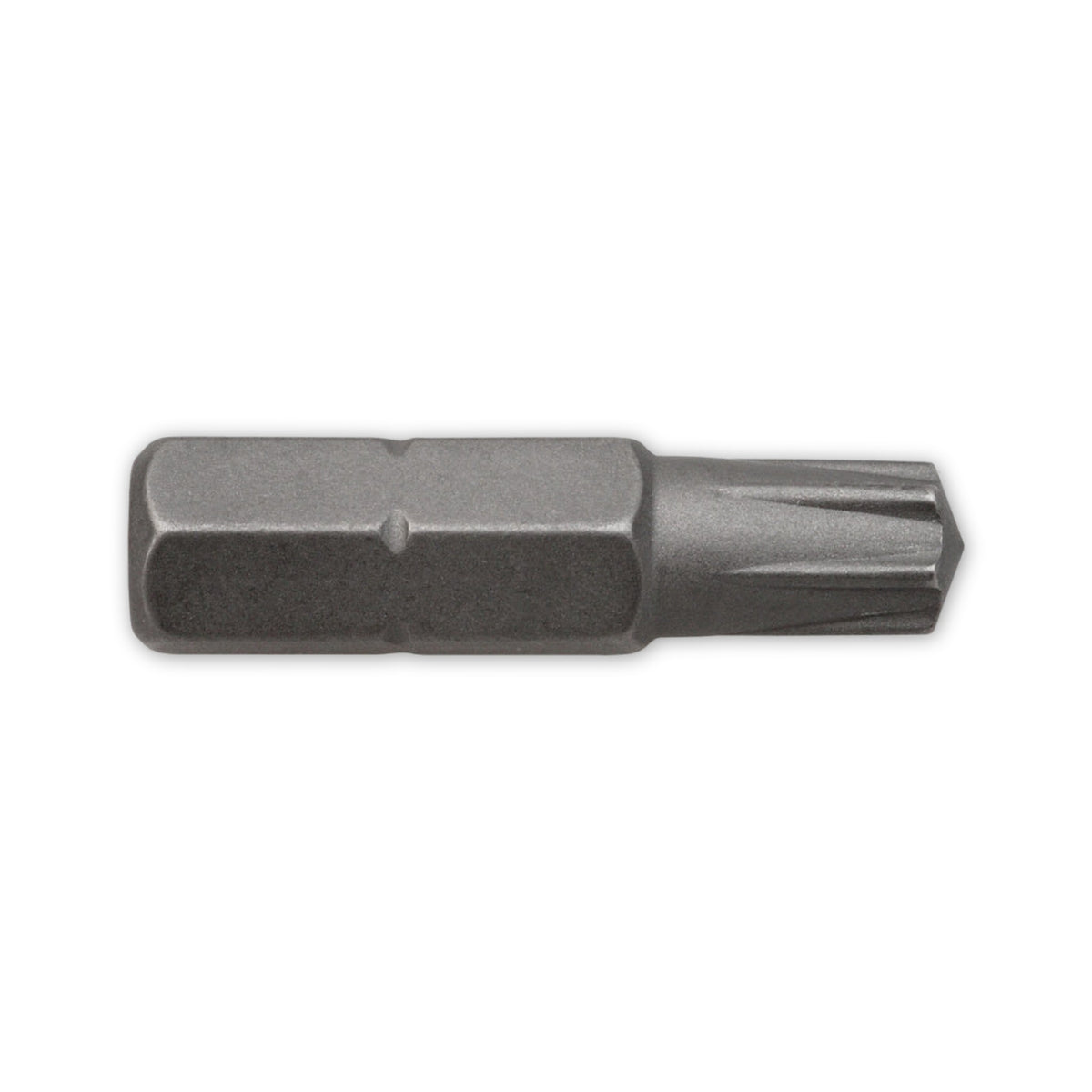

Bit HX, legierter Werkzeugstahl, 1/4 Zoll, 25 mm

Die Kraft geht über die Klinge, nicht über den Griff

Ein Bit überträgt die Drehbewegung des Halters oder des Schraubers auf das Antriebsprofil der Schraube. Über den Erfolg entscheiden dabei zwei Stellen: vorn die Klinge, die zum Schraubenkopf gehören muss, und hinten der Sechskant, der im Halter steckt. Sitzt vorn etwas nicht genau, geht ein Teil der Kraft verloren, und das zeigt sich zuerst an der Schraube.

Hinten bleibt alles gleich

Die Aufnahmeseite ändert sich über die Größen nicht: ein Sechskant mit 6,35 mm, also einem Viertelzoll. Genau diese Schnittstelle zwischen Halter und Einsatz behandelt DIN ISO 1173 für hand- und maschinenbetätigte Schraubendrehereinsätze, mitsamt Maßen und Drehmomentprüfung. Eine Freigabe für eine bestimmte Maschine oder für den Schlagbetrieb steckt in dem Maß allerdings nicht. Aufnahme, Drehzahl und eine Drehmomentbegrenzung stehen in den Unterlagen der Maschine, mit der gearbeitet wird.

Drei Maße, drei verschiedene Aussagen

• Klingendurchmesser 2,8 mm, 3,9 mm und 5,6 mm: Daran unterscheiden sich die drei Abtriebsgrößen dieser Reihe. Der Wert beschreibt das vordere Ende, also die Seite zur Schraube hin.
• Länge des Sechskanteinsatzes 15 mm: So lang ist der hintere Abschnitt. Die restliche Länge verteilt sich auf Übergang und Klinge.
• Nennlänge 25 mm: Das ist ein Merkmal dieser Ausführung und keine allgemeine Festlegung für Einsätze dieser Bauart. Gesamtlänge, Schaftform und die Aufnahme des Halters gehören deshalb getrennt verglichen.

Häufige Fragen

Woran hängt die Auswahl der Größe?

An der Angabe zum Antrieb der Schraube: Profilbezeichnung und Größenkennzahl gehören zusammen gelesen. Dass zwei Antriebe einander ähnlich sehen, ist kein Nachweis dafür, dass ein Einsatz passt. Wo ein Werkzeug mit Spiel sitzt, drohen Überbeanspruchung des Werkzeugs und Schäden an Schraube oder Klinge; bei den Kreuzprofilen PH und PZ bleiben die Reihen genau aus diesem Grund getrennt.

Was sagt der Werkstoff über die Standzeit?

Benannt ist eine Werkstoffgruppe, mehr nicht. Eine Zusammensetzung, eine Härte oder eine geprüfte Leistung gehört nicht dazu, und damit fehlt auch jede Grundlage für Aussagen über Standzeit, Bruchdrehmoment, Verschleiß, Korrosionsschutz oder eine Eignung für den Schlagbetrieb.
