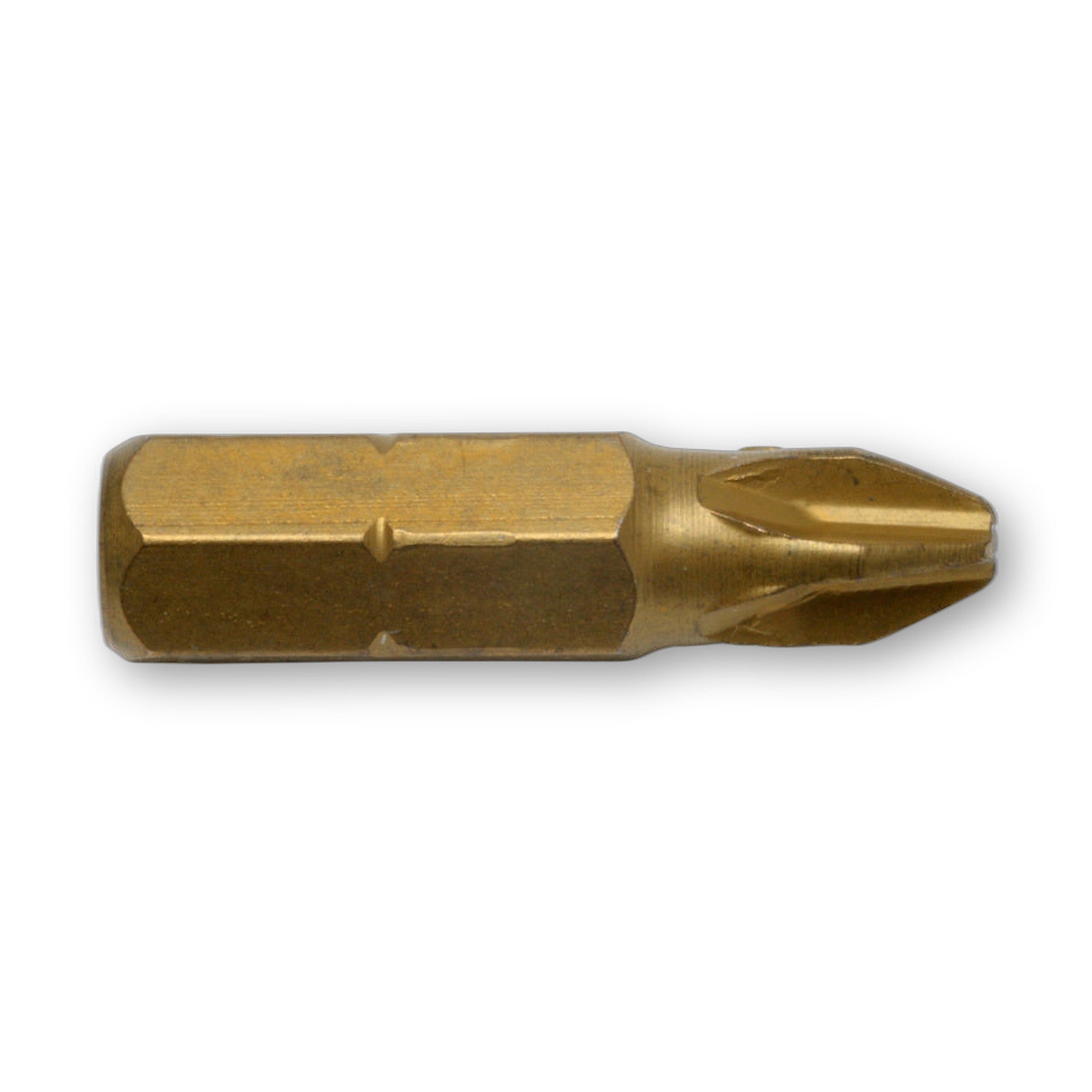

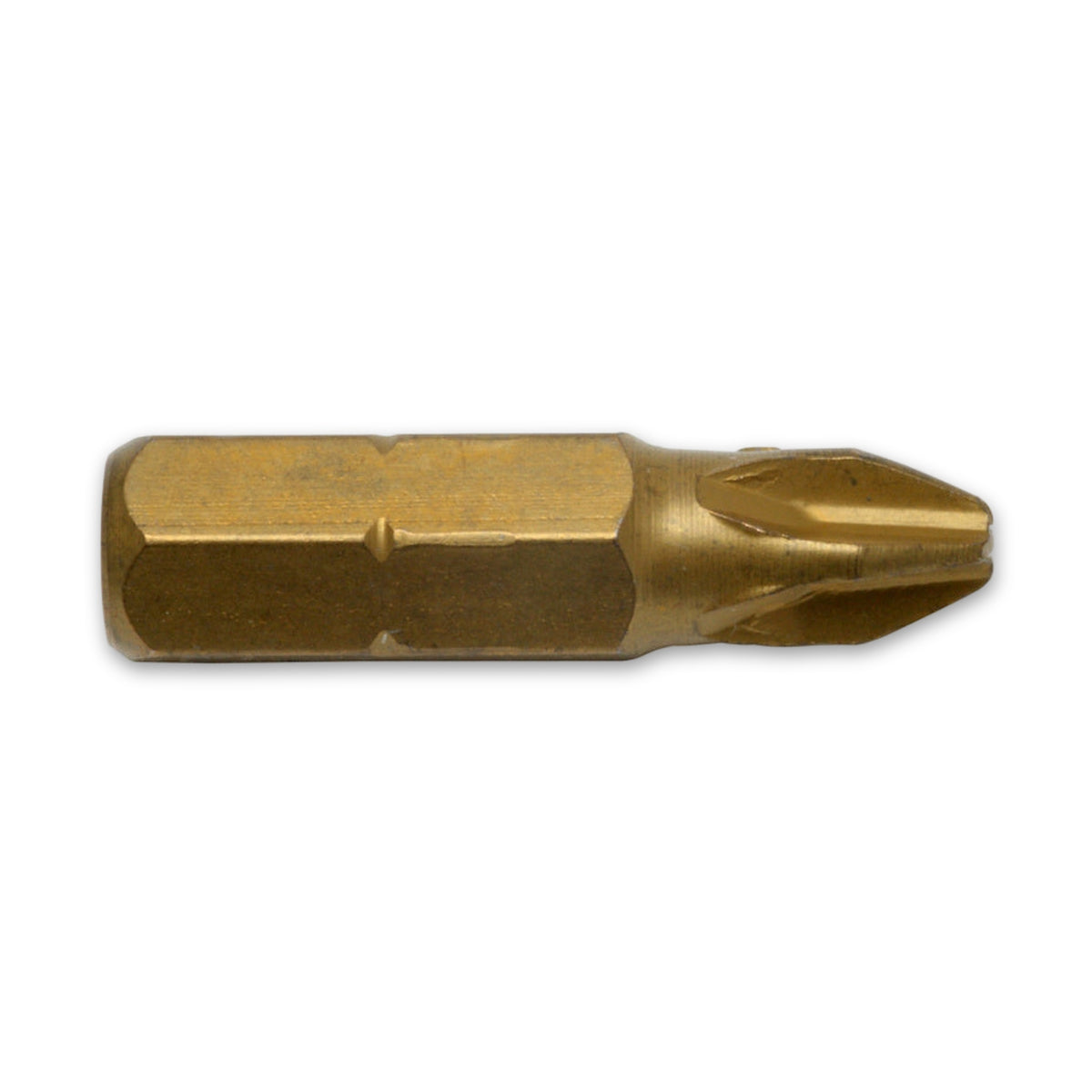

Bit PH, S2-Stahl, TiAlN, 25 mm

Am Profil entscheidet sich, ob der Schraubenkopf heil bleibt

Ein Schrauberbit gibt die Drehbewegung des Halters an das Antriebsprofil der Schraube weiter. Damit die Kraft ankommt, müssen Profil und Größe zum Kopf passen. Sitzt der Bit nur ungefähr, wird das Werkzeug überbeansprucht, und beschädigt werden kann dabei beides: die Schraube und der Bit. Vor Länge und Beschichtung steht deshalb die Frage nach dem Profil.

PH und PZ sehen sich ähnlich und sind es nicht

Beim PH-Profil verjüngen sich die Flanken zur Spitze hin, beim PZ-Profil laufen sie parallel. Aus dieser einen Formabweichung folgt der ganze Unterschied. Ein PH-Werkzeug hat in einer PZ-Schraube Spiel, und umgekehrt lässt sich ein PZ-Werkzeug in einer PH-Schraube nicht verwenden, weil die parallele Spitze in die konische Aufnahme nicht eindringt. Für die Wahl zählt daher die Profilangabe der Schraube samt Größenkennzahl, nicht der Eindruck, es handle sich beide Male um ein Kreuz.

Länge, Werkstoff und Beschichtung eingeordnet

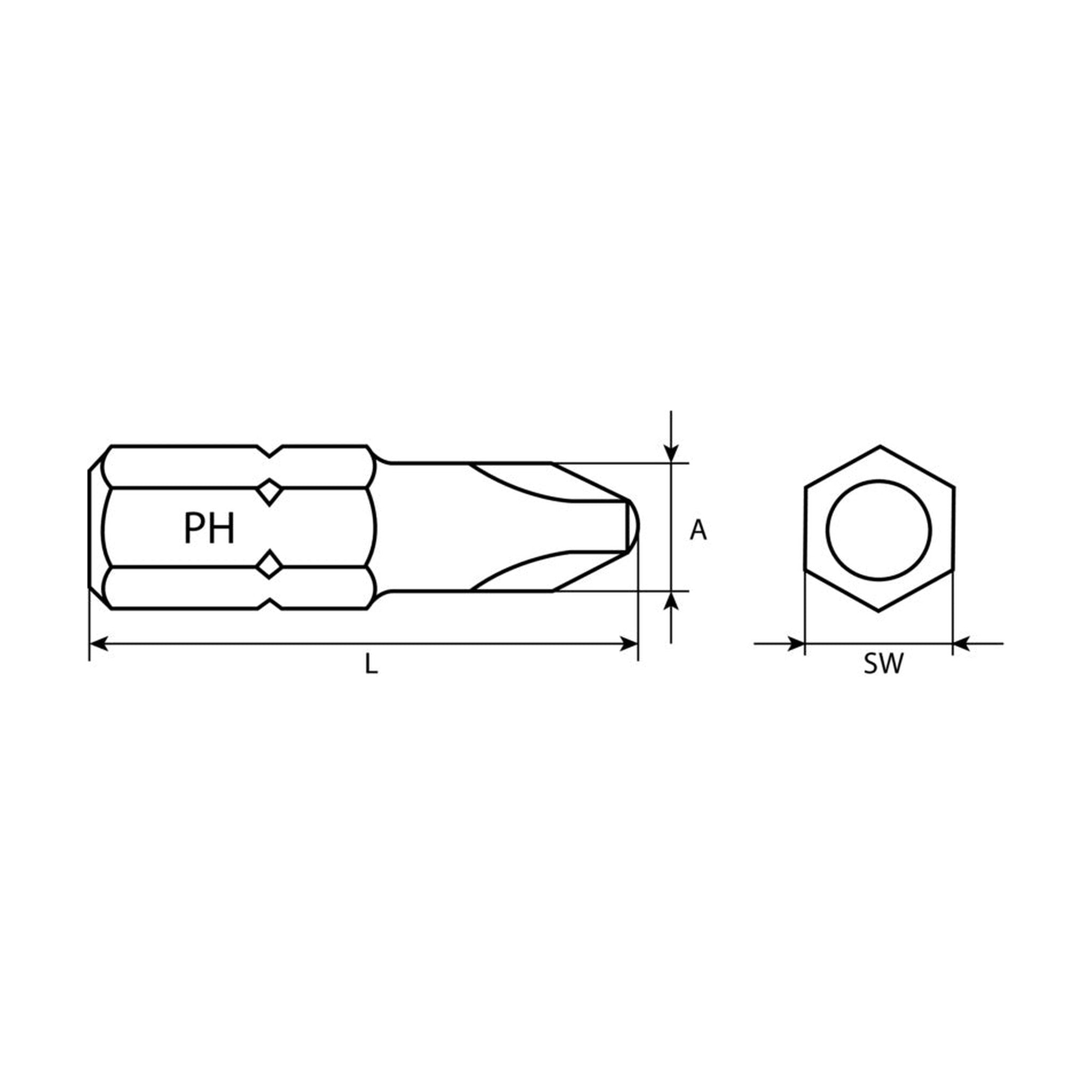

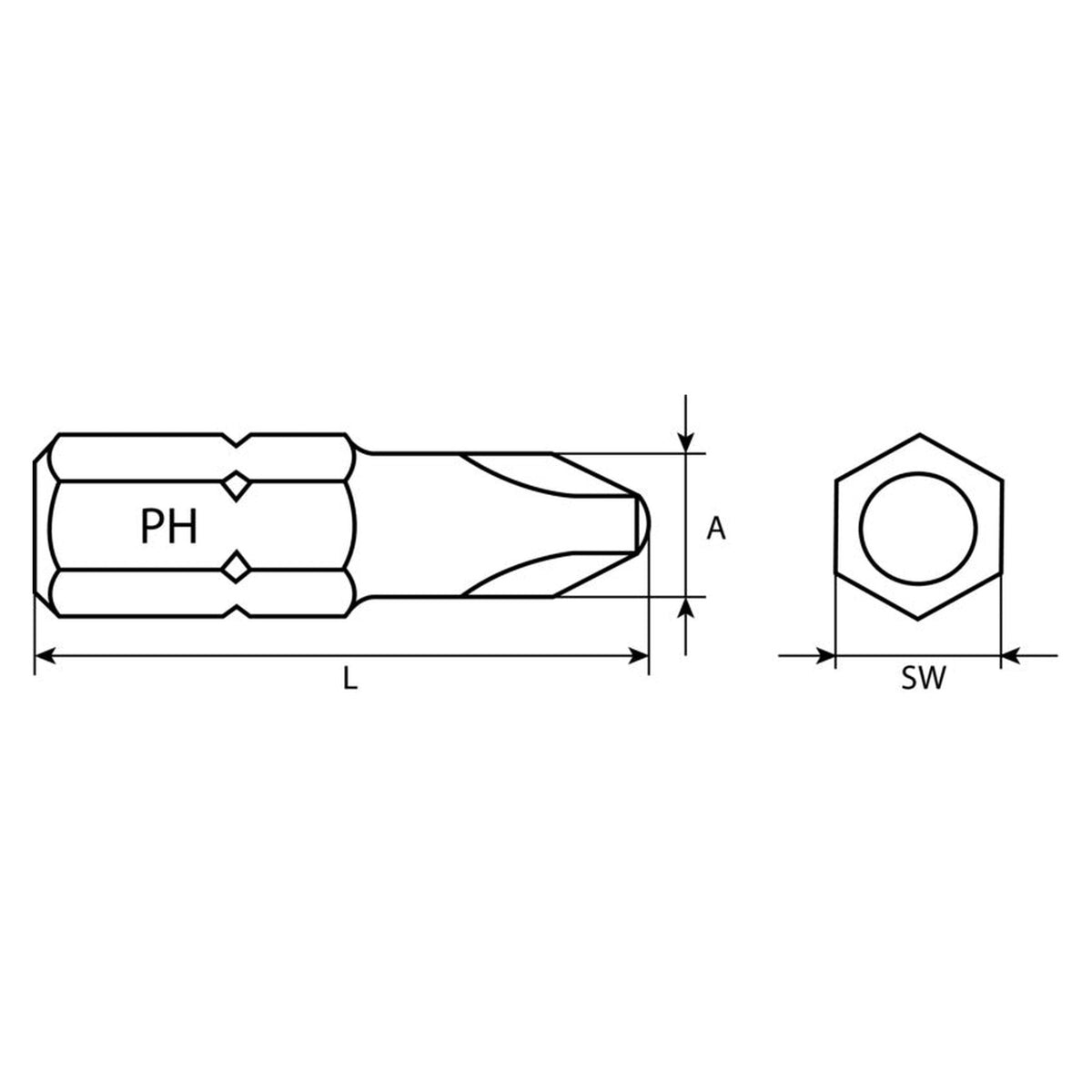

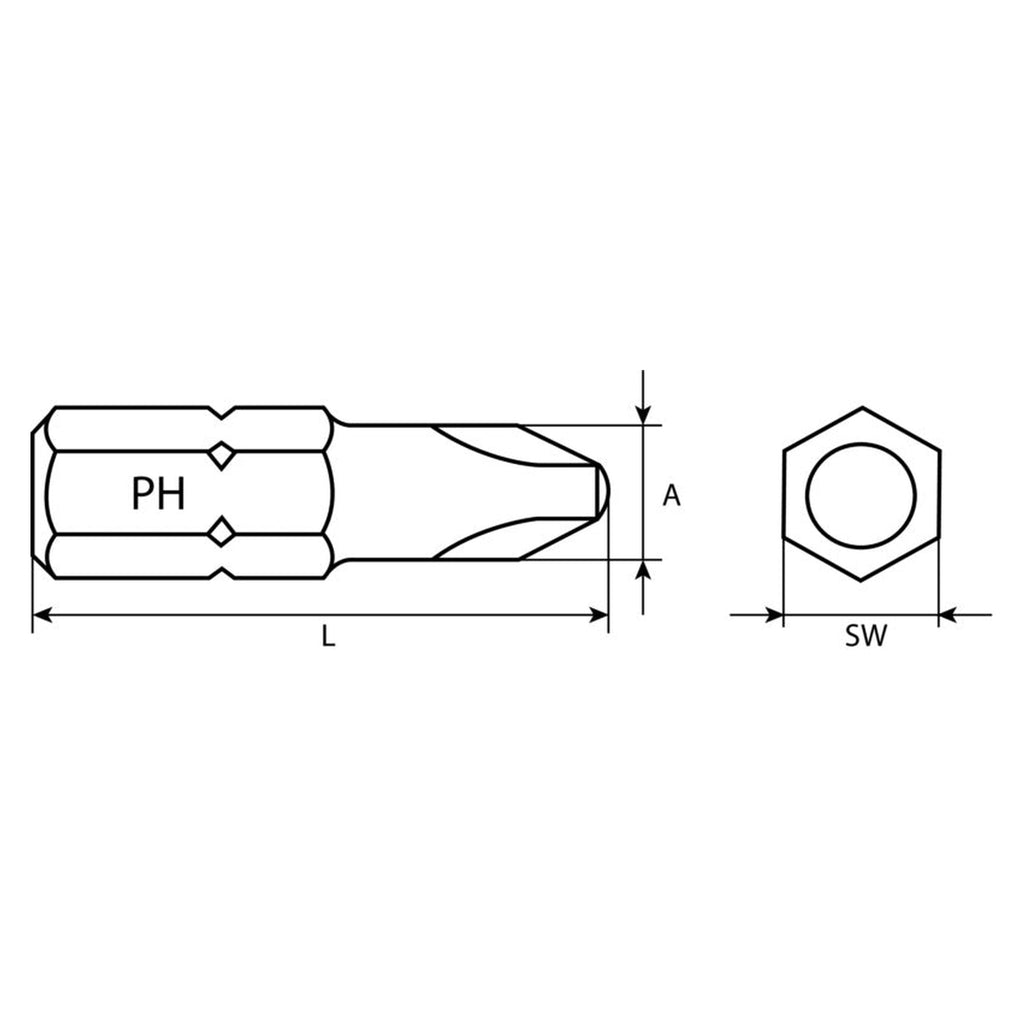

• 25 mm Gesamtlänge: die kurze Bauform, die im Halter sitzt. In einer geprüften Herstellerreihe werden 25-mm-PH-Bits mit 1/4-Zoll-Außensechskant als ISO 1173 C6,3 geführt, die längeren Ausführungen derselben Reihe dagegen als E6,3. Schaftform und Halteraufnahme gehören deshalb getrennt betrachtet.
• S2 als Werkstoffangabe: Die Kurzbezeichnung benennt den Werkstoff der Ausführung. Eine Zusammensetzung, Härte oder Normgüte ist dazu nicht veröffentlicht, und ein Bruchdrehmoment folgt daraus nicht.
• TiAlN als Oberfläche: Die Abkürzung steht für Titan-Aluminium-Nitrid. Über Standzeit, Verschleiß oder Korrosionsschutz dieses Bits sagt die Beschichtungsbezeichnung nichts.

Häufige Fragen

Wonach richtet sich die Profilgröße?

Nach der Profilbezeichnung und der Größenkennzahl, die zur Schraube gehören. Ein nur ähnlich aussehender Kreuzschlitz taugt dafür nicht als Nachweis, weil er über die Flankenform nichts verrät.

Darf der Bit im Schlagbetrieb laufen?

Die Angabe 1/4 Zoll beschreibt die Schnittstelle zum Halter, nicht eine Freigabe. Ob ein Bit im Schlagbetrieb oder an einer bestimmten Maschine laufen darf, ergibt sich aus den Unterlagen von Maschine und Bit, zusammen mit Drehzahl und Drehmomentbegrenzung.
