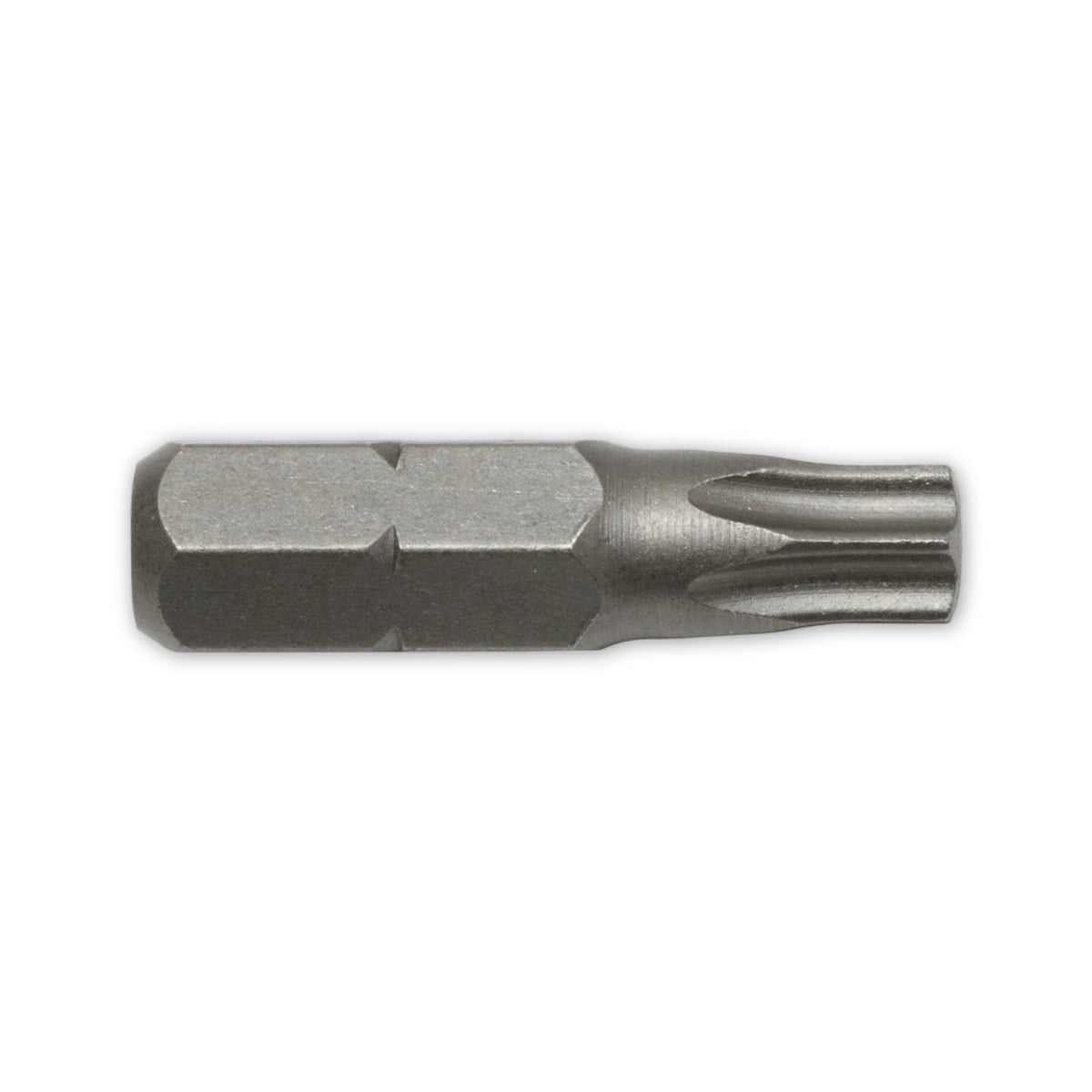

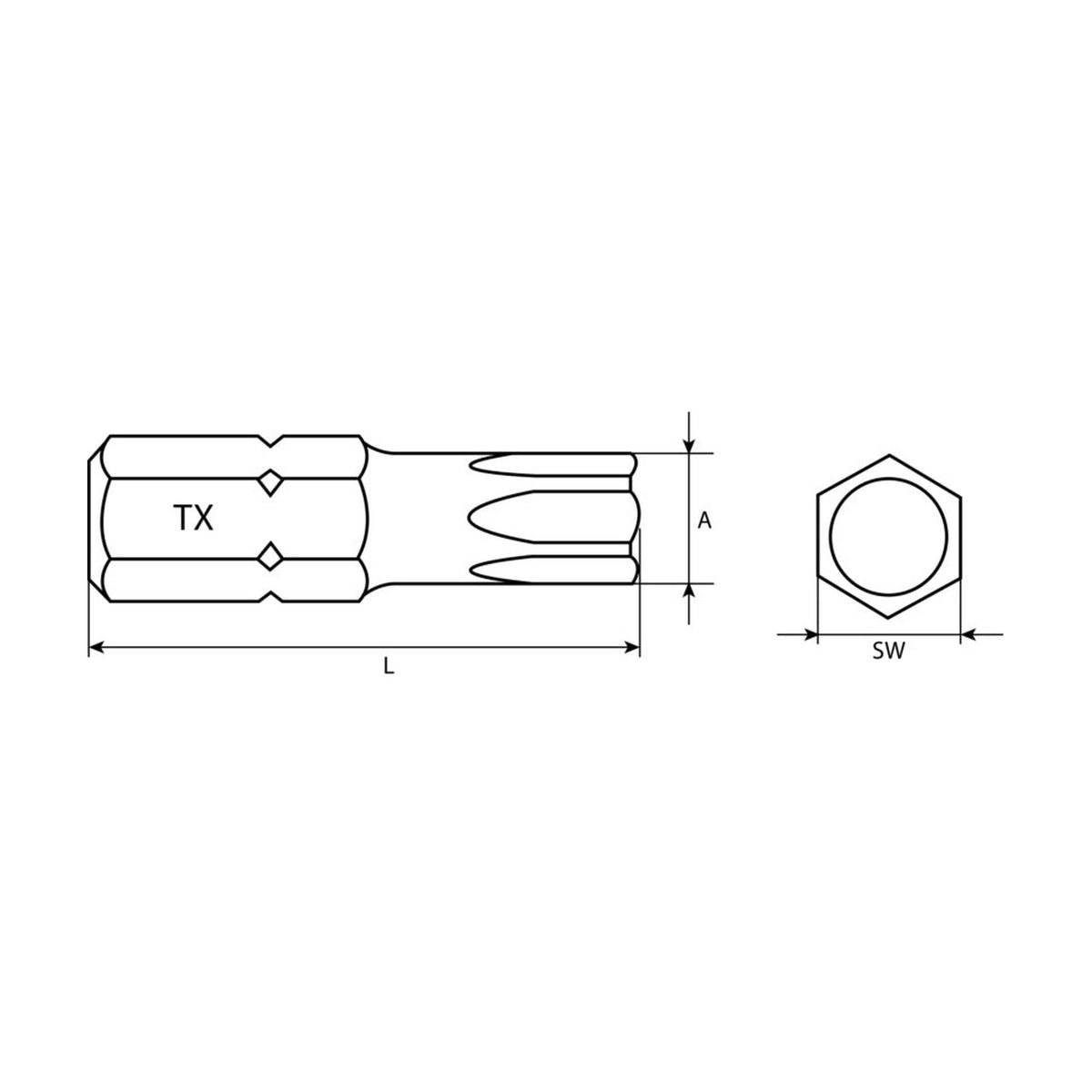

Bit TX, S2-Stahl, 1/4 Zoll, 25 mm

Sechs Profilgrößen, und jede hat ihre eigene Grenze

Die Reihe reicht von TX 10 bis TX 40, und mit der Größenzahl wächst nicht nur das Profil. Zu jeder Ausführung gehört ein eigenes Bruchdrehmoment, und zwischen der kleinsten und der größten liegt mehr als das Vierzehnfache: 4,52 Nm stehen 65,08 Nm gegenüber. Ein kleiner Einsatz gibt also deutlich früher nach als ein großer, obwohl beide denselben Schaft tragen und gleich lang sind.

Eine Bruchgrenze ist kein Arbeitswert

Der Zahlenwert sagt, wo der Einsatz bricht. Er sagt nicht, mit wie viel Drehmoment gearbeitet werden darf, wie lange die Klinge durchhält oder ob sie im Schlagbetrieb laufen darf. Aus der Werkstoffangabe S2 folgt davon ebenfalls nichts: Diese Kurzbezeichnung benennt die Ausführung, nicht eine Härte, eine Standzeit oder einen Korrosionsschutz. Maßgeblich für die Wahl bleibt die Profilangabe der Schraube mitsamt ihrer Größenzahl, denn nur bei passendem Sitz kommt die Drehkraft ohne Spiel am Kopf an.

Häufige Fragen

Wonach richtet sich die Packungsgröße?

Nach dem, was am Arbeitsplatz gebraucht wird: Das Einzelstück steht neben dem Blister mit zwei oder fünf Einsätzen und dem Beutel für den laufenden Bedarf. Der Beutel fasst bei den Größen bis TX 30 zwanzig Stück, bei TX 40 zehn. Welche Größe wie oft vorkommt, entscheidet sich an den Schrauben der jeweiligen Baustelle.

Passt der Einsatz in jede Maschine?

Ein Zollmaß am Schaft beschreibt allein die Schnittstelle zum Halter. Die zugehörige Norm für Mitnahme-Verbindungen von Schraubendrehereinsätzen regelt Maße und eine Drehmomentprüfung; über Profil, Werkstoff oder Standzeit sagt sie nichts. Welche Aufnahme, welche Drehzahl und welche Drehmomentbegrenzung gelten und ob der Schlagbetrieb in Frage kommt, geht aus den Unterlagen der Maschine und des Einsatzes hervor.

Sind Länge und Schaftform aneinander gebunden?

Beide sind getrennte Angaben. In einer geprüften Herstellerreihe tragen die 25 mm langen Ausführungen mit Außensechskant eine andere Schaftbezeichnung als die längeren derselben Reihe. Ob ein Halter einen bestimmten Schaft aufnimmt, wird deshalb an ihm selbst geprüft und nicht aus der Länge geschlossen.
