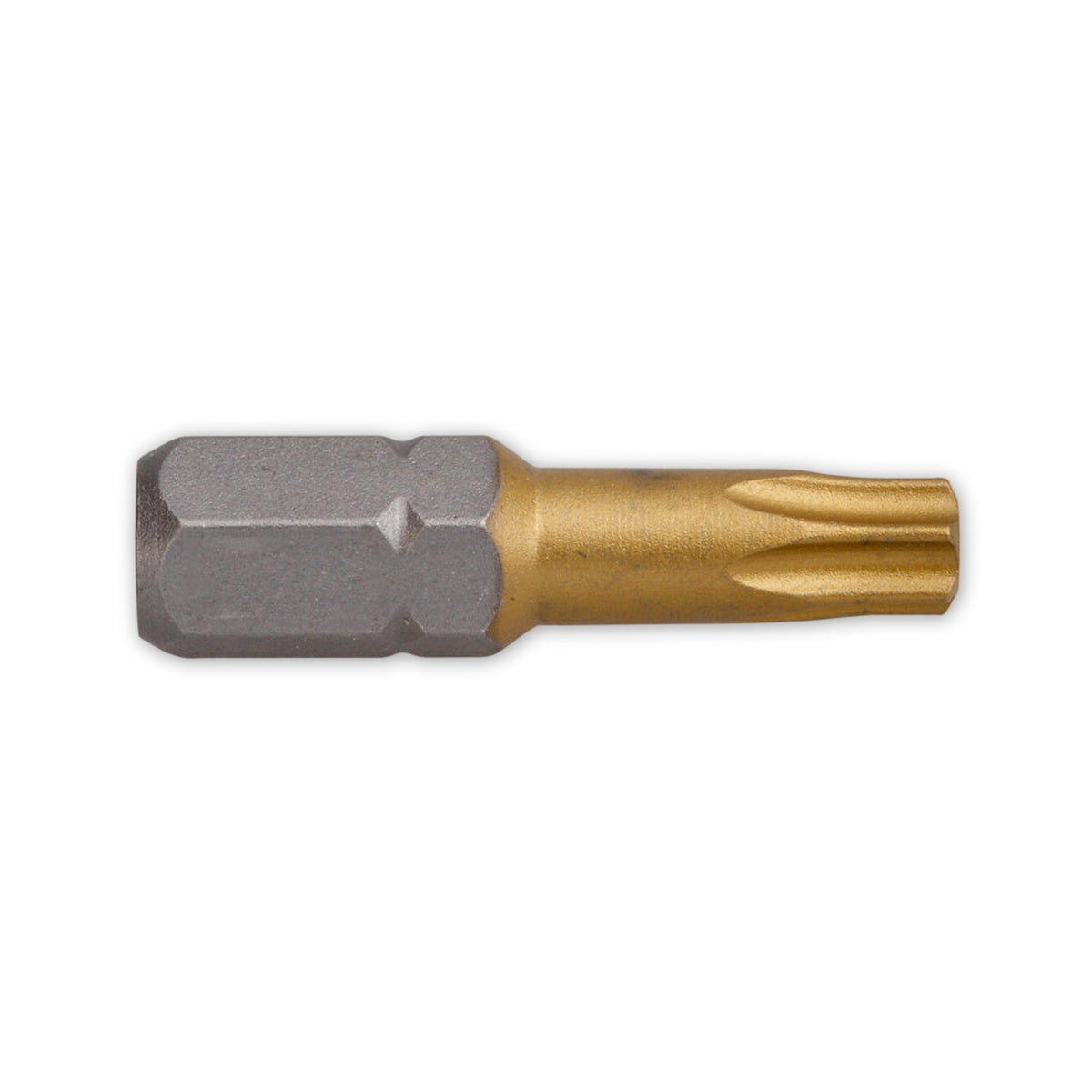

Bit TX, S2-Stahl TiAlN-beschichtet, 1/4 Zoll, 25 mm

Zwei Namen für dasselbe Profil

An dieser Reihe stehen zwei Bezeichnungen nebeneinander: Als Antriebsart ist Innensechsrund angeführt, die Abtriebskennung lautet TX mit angehängter Größenzahl. Ein Schraubenkopf, der mit der einen Bezeichnung ausgewiesen ist, und einer mit der anderen meinen dieselbe Profilform. Entschieden wird danach nur noch über die Zahl, und die reicht in dieser Reihe über sechs Stufen.

Was die Beschichtung benennt

TiAlN steht für Titan-Aluminium-Nitrid. Die Abkürzung bezeichnet das Schichtsystem auf dem Einsatz, nicht dessen Leistung an diesem Werkzeug: Eine Standzeit, eine Härte oder ein Verhalten gegen Rost geht daraus nicht hervor. Auswahlkriterium bleibt deshalb die Größenzahl des Profils, nicht die Oberfläche.

Drei Angaben und ihre Reichweite

• Sechs Größenzahlen von TX 10 bis TX 40: Jede gehört zu einem anderen Maß im Schraubenkopf. Mit ihr steigt das Bruchdrehmoment von 4,52 Nm auf 65,08 Nm; der Wert benennt, wo der Einsatz selbst nachgibt, und kein Anzugsmoment.

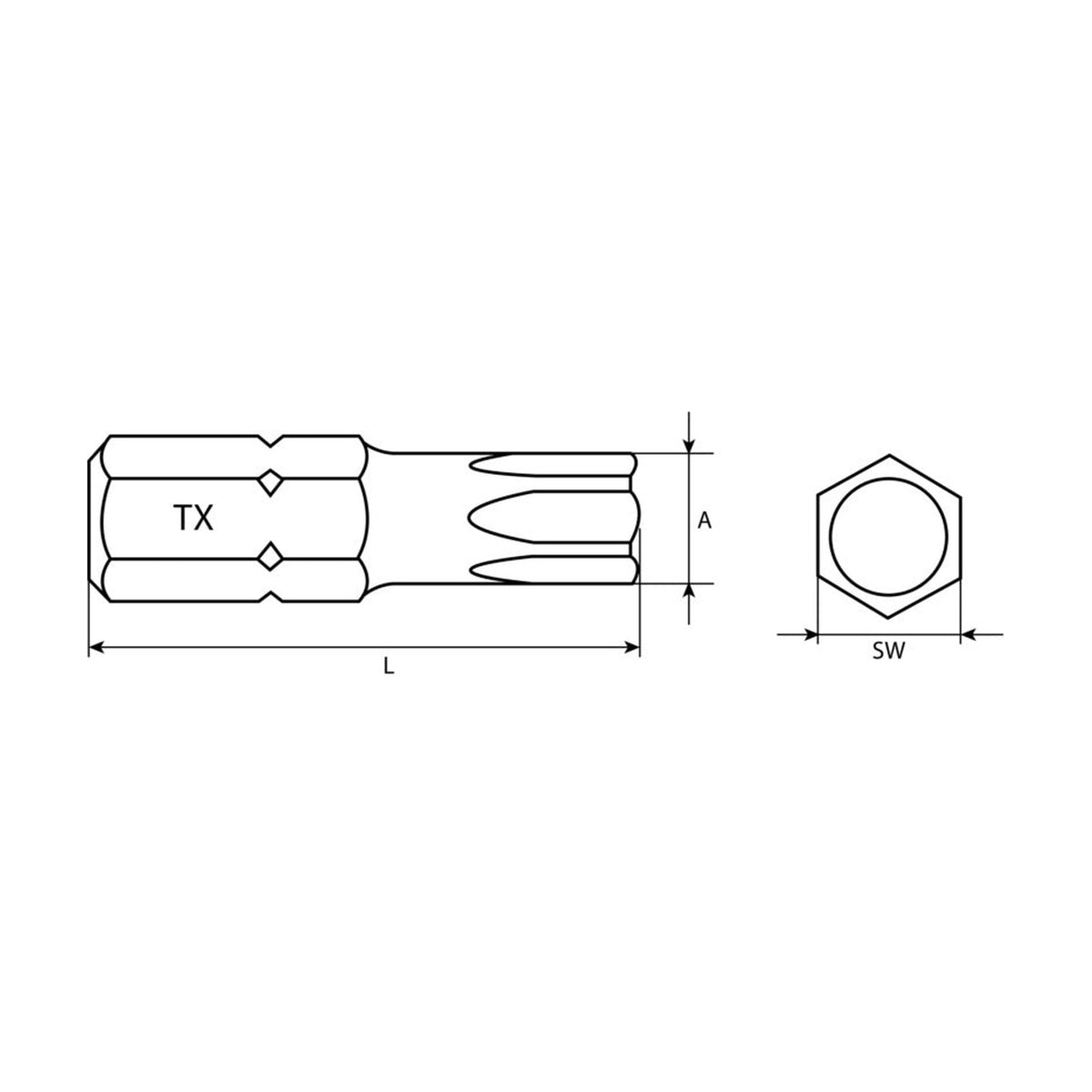

• Sechskantschaft von 6,35 mm: Das Maß, mit dem der Schaft in den Halter geht, in Zoll 1/4. Es ordnet den Einsatz einer Aufnahme zu und keiner bestimmten Maschine.
• Werkstoff S2 unter der Schicht: Das Kurzzeichen benennt den Stahl des Einsatzes, die Schicht liegt darauf. Beziffert ist mit keiner der beiden Angaben, wie lange ein Einsatz hält.

Häufige Fragen

Was geschieht, wenn die Größenzahl eine Stufe danebenliegt?

Die Drehbewegung geht nur dann vollständig auf die Schraube über, wenn Profil und Größe zum Kopf passen. Die Zahl wird deshalb von der Angabe der Schraube übernommen und nicht durch Ausprobieren gesucht; zwei benachbarte Stufen sehen einander ähnlich genug, dass der Augenschein nichts entscheidet.

Sagt die Beschichtung etwas über den Schlagbetrieb?

Über den Schlagbetrieb entscheiden weder Schicht noch Werkstoff, sondern die Unterlagen von Maschine und Einsatz. Die Schlüsselweite von 1/4 Zoll gehört dabei zur Aufnahme und spricht keine Freigabe aus.
