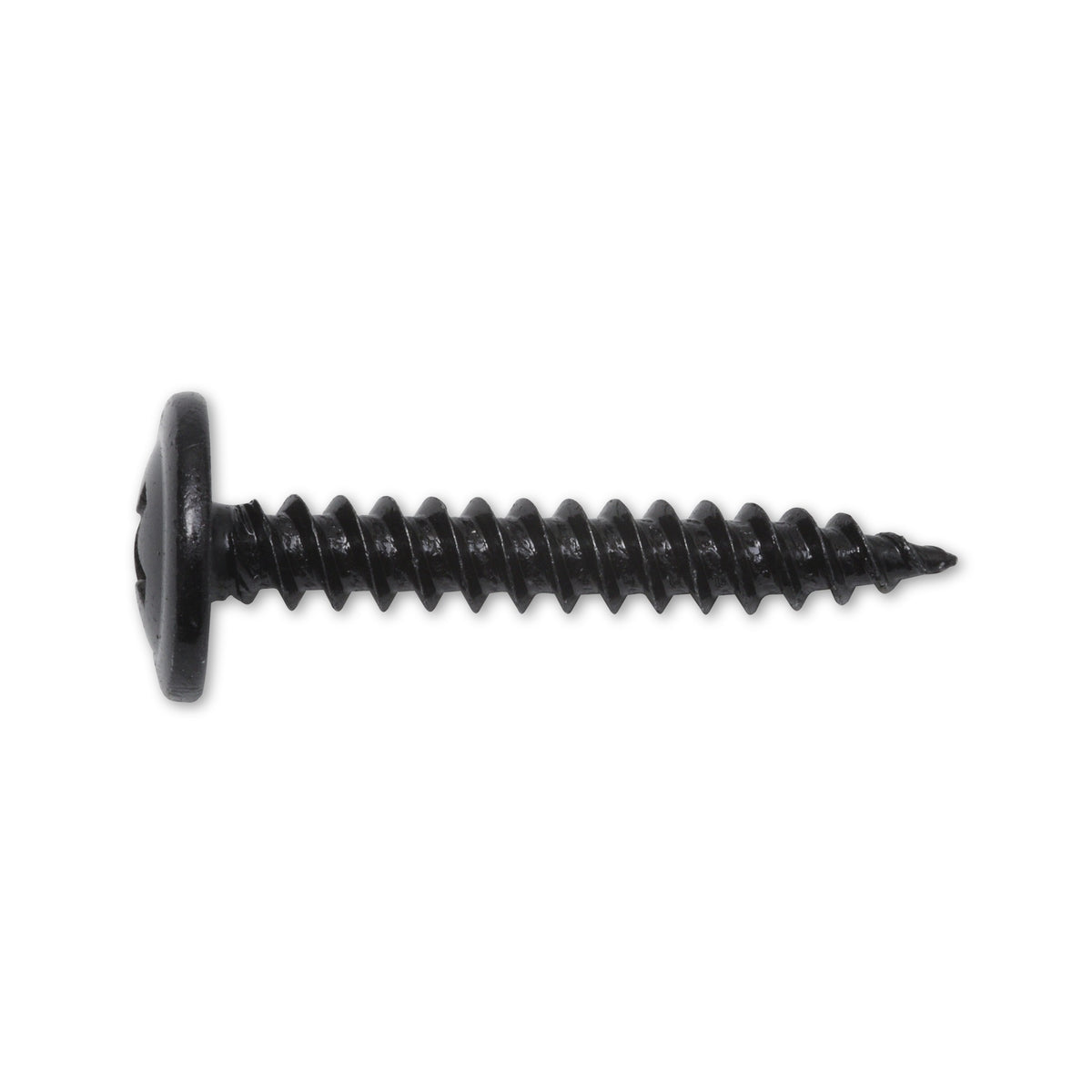

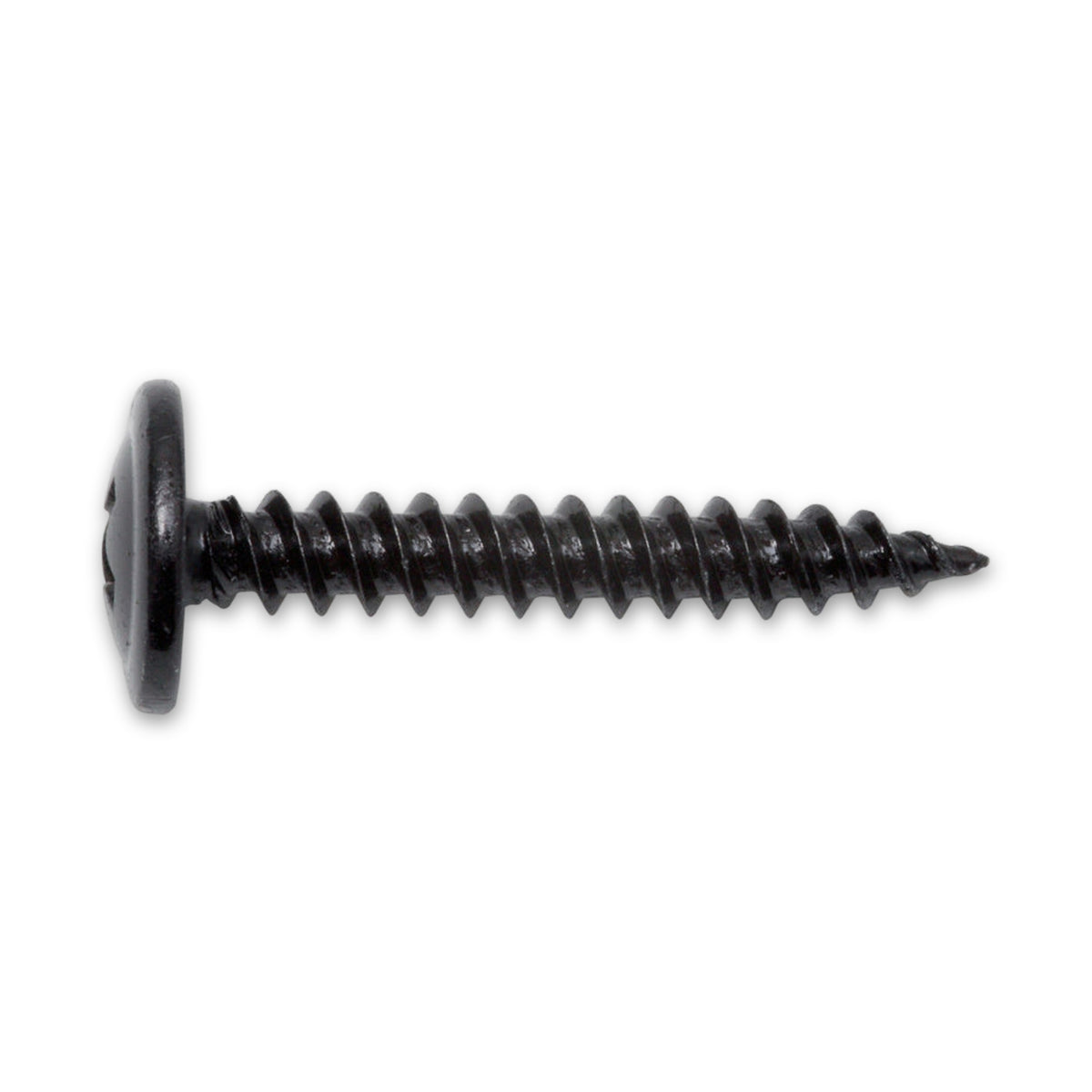

Blechschraube mit Bund PH Flachrundkopf, schwarz verzinkt

Wenn das Bauteil unter dem Kopf nachgibt

Verkleidungen und Armaturenteile im Innenbereich eines Fahrzeugs bestehen aus weichem Kunststoff, und weiche Werkstoffe geben unter einer schmalen Auflage nach. Für Verschraubungen in solchen Materialien ist diese Reihe angeführt, und dafür sitzt unter dem Kopf ein Bund. Was der Kopf allein über eine schmale Kante abstützen müsste, nimmt der Bund über eine breitere Fläche auf.

Anderthalb Millimeter mehr als der Kopf

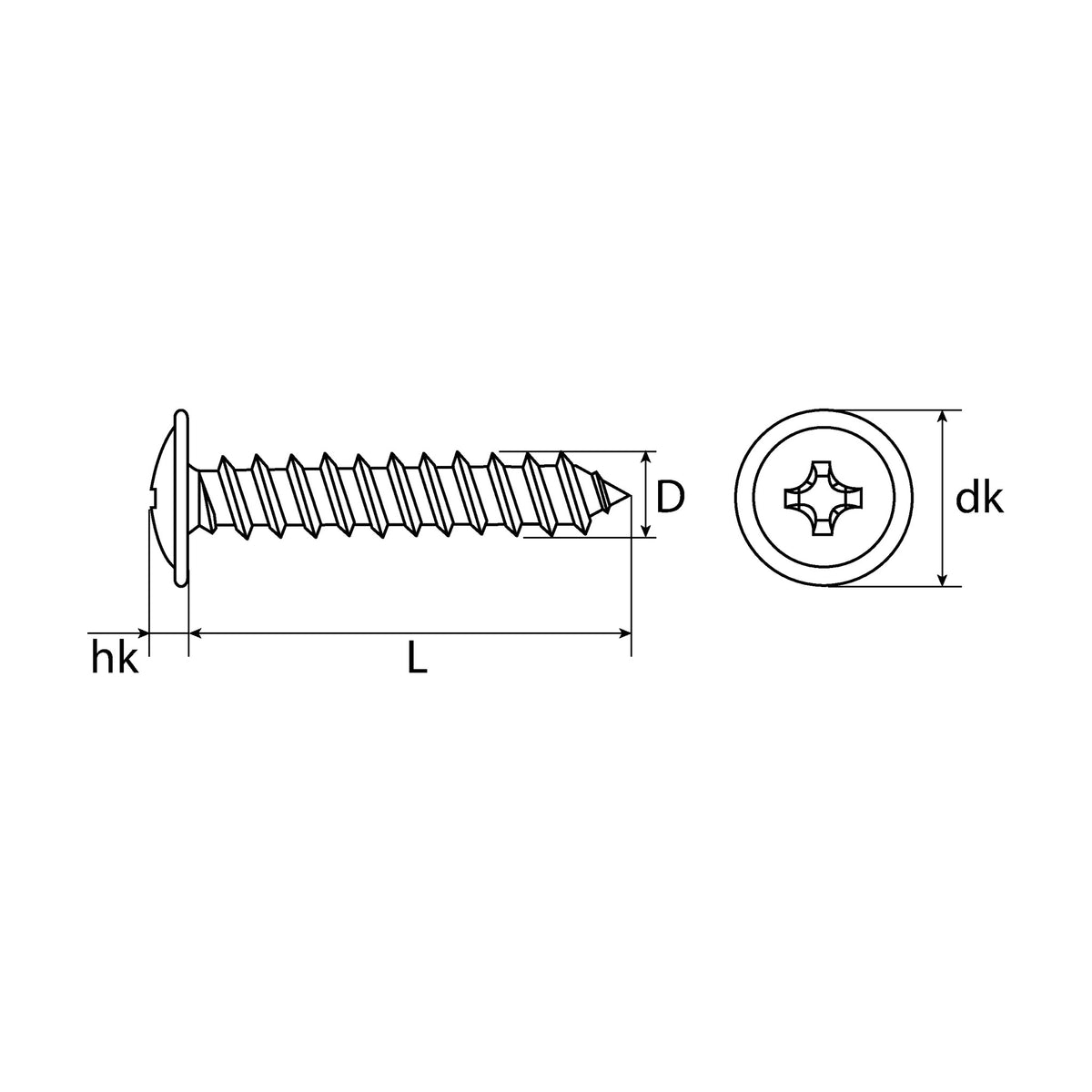

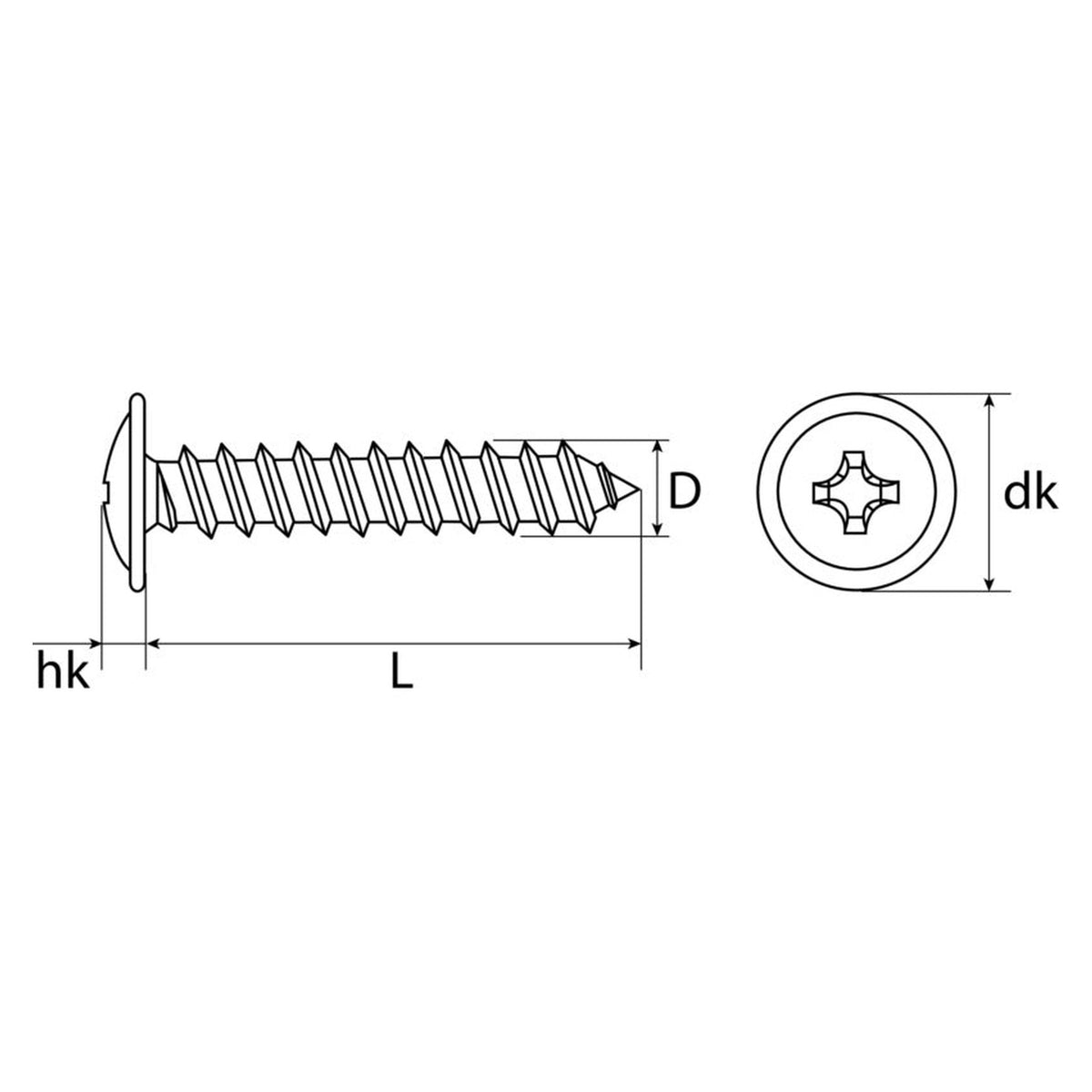

Über die vier Gewindegrößen hinweg fällt der Bund jeweils rund anderthalb Millimeter größer aus als der Kopf darüber: 8,7 gegenüber 7,2 mm bei der dünnsten Ausführung, 11,5 gegenüber 10 mm am oberen Ende der Reihe. Mit 0,9 bis 1,2 mm bleibt er zugleich flach und baut auf der Oberfläche nur wenig auf.

Drei Angaben zur Ausführung

• Spitze statt Bohrspitze: Am Schaftende ist eine Spitze angeführt. Die Öffnung im Bauteil gehört damit zur Vorarbeit und entsteht nicht beim Eindrehen.

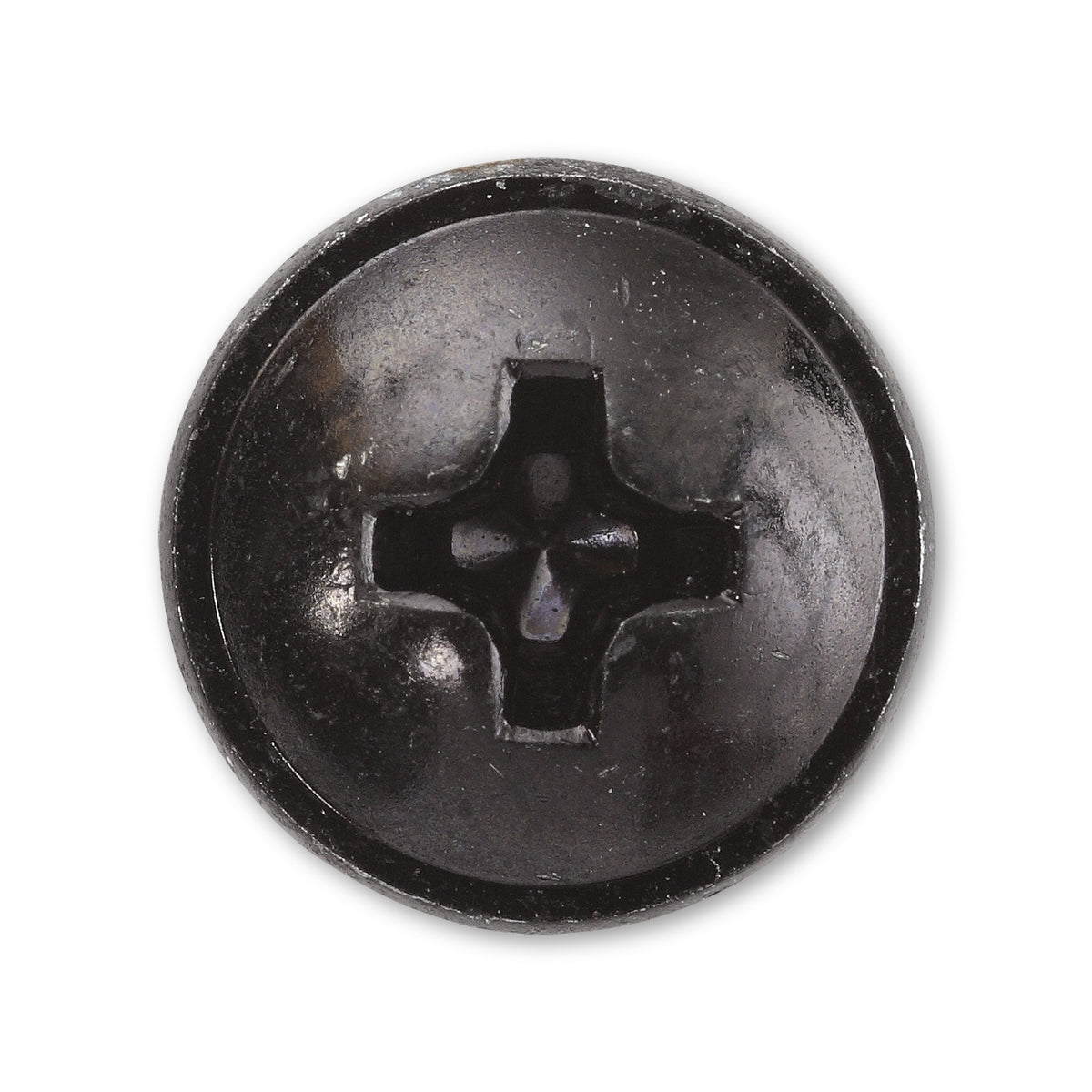

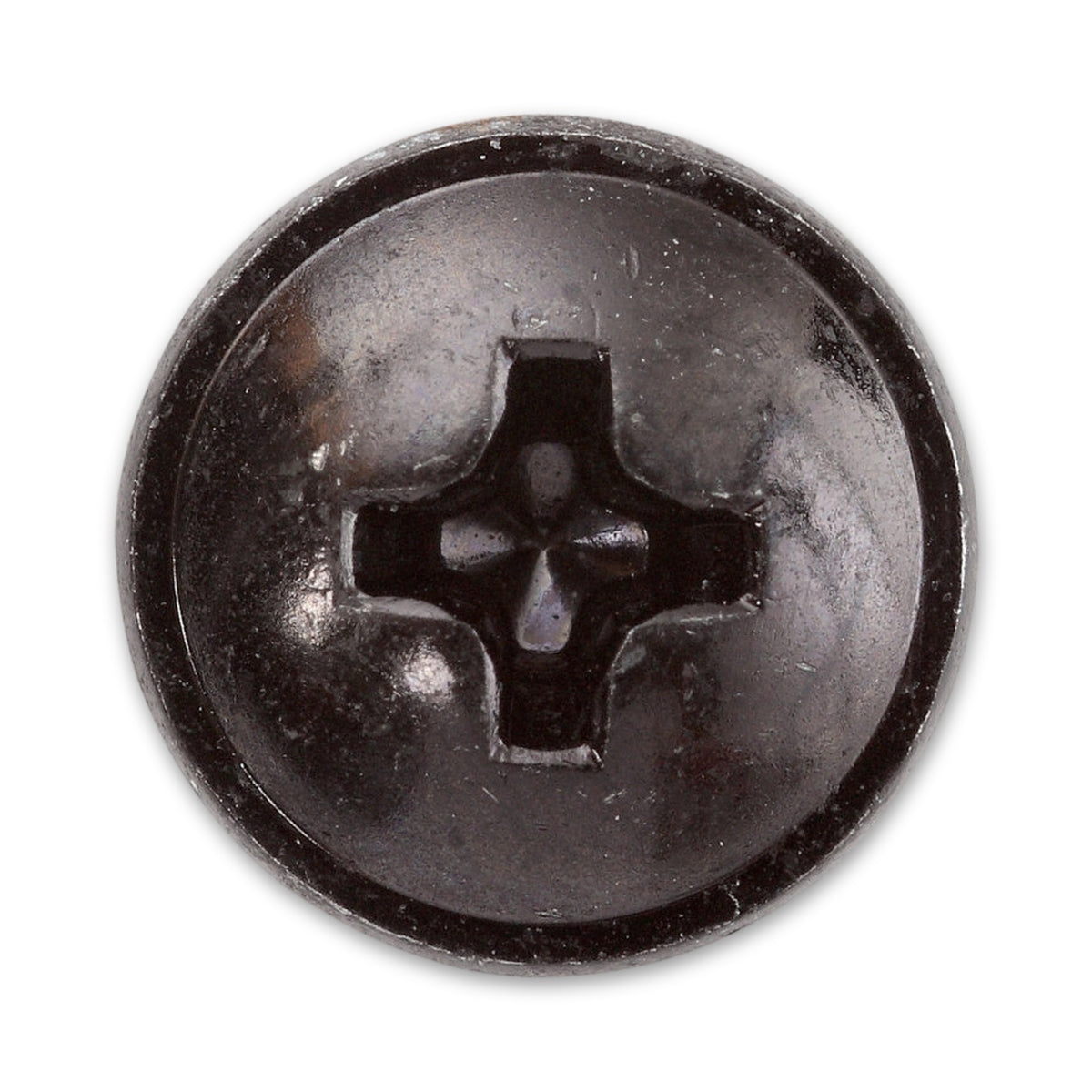

• Kreuzschlitz H2: Der Innenantrieb bleibt über alle vier Gewindegrößen derselbe.
• Bruchdrehmoment: Von 2,74 Nm bei der dünnsten bis 5,49 Nm bei der kräftigsten Größe ist angegeben, welchem Drehmoment die Schraube selbst standhält. Ein Anziehmoment für eine Verbindung folgt daraus nicht.

Häufige Fragen

Was gilt für Verschraubungen in Kunststoff?

Angeführt ist die Reihe für weiche Werkstoffe, Kunststoff im Innenbereich des Fahrzeugs eingeschlossen. Die Norm dagegen, die Blechschraubenverbindungen behandelt, gilt für Verbindungen mit Metallen und nimmt Kunststoffteile von ihrer Anwendung aus. Deren Richtwerte für das Kernloch stammen also aus einem anderen Feld; wie weit die Öffnung in einem Kunststoffteil ausfällt, entscheidet sich am Bauteil.

Was steckt in der Angabe schwarz verzinkt?

Benannt sind damit Ausführung und Farbton der Oberfläche. Im Innenraum zählt meist das Zweite, wo der Kopf auf der Verkleidung sichtbar bleibt. Zu Einsatzort, Bewitterung oder zur Dauer eines Schutzes trifft die Angabe keine Aussage.
