Blechschraube PH Linsenkopf, Edelstahl A2, DIN 7981

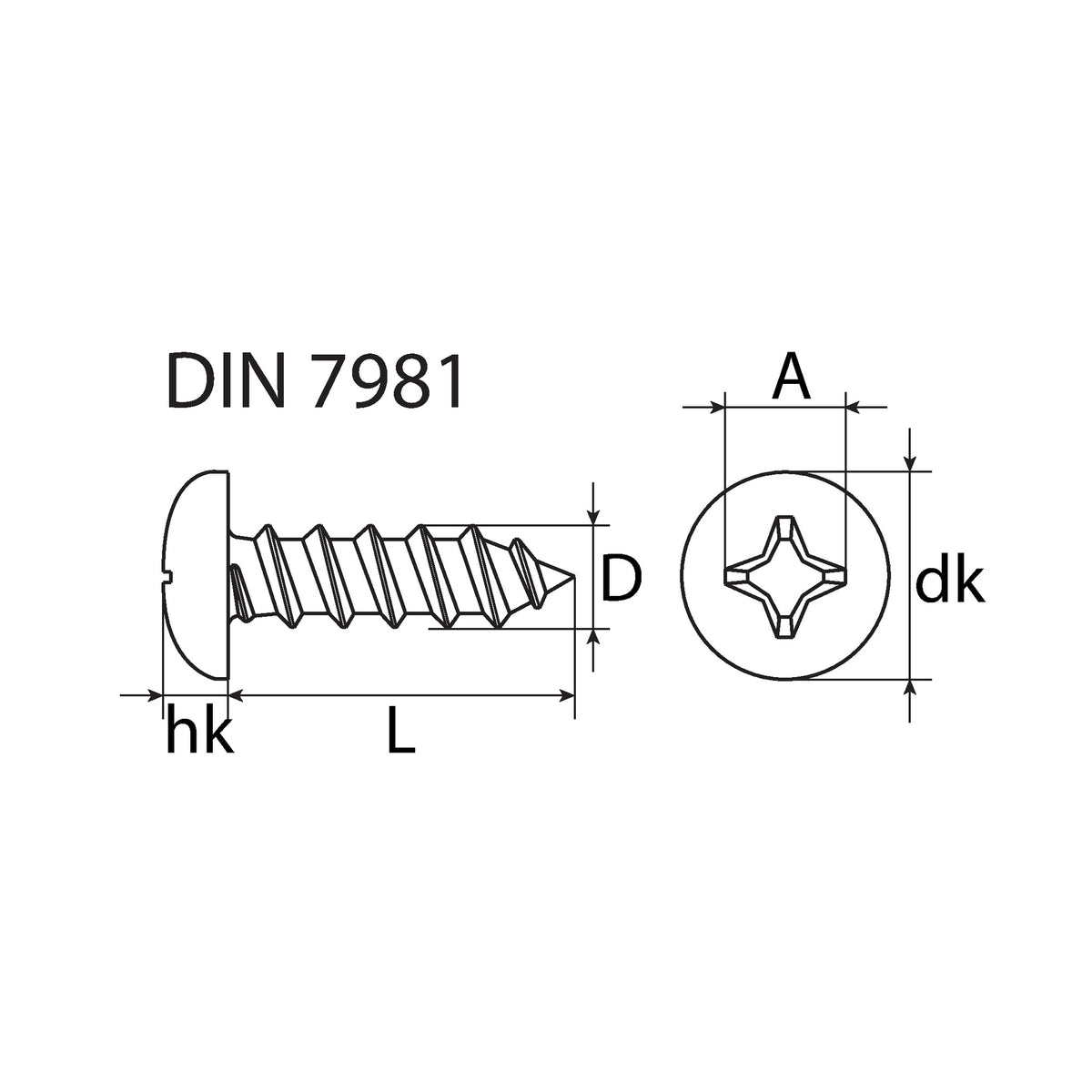

Der Kopf wächst in die Breite, kaum in die Höhe

Über die Reihe hinweg legt der Kopf im Durchmesser von 5,6 auf 10,8 mm zu, in der Höhe dagegen nur von 2,2 auf knapp 4 mm. Die Fläche, die er rings um das Loch abdeckt, wird also fast doppelt so breit, während oben wenig hinzukommt. Wo neben der Verschraubung etwas vorbeigeführt wird oder ein weiteres Bauteil aufliegen soll, ist die zweite Zahl die entscheidende.

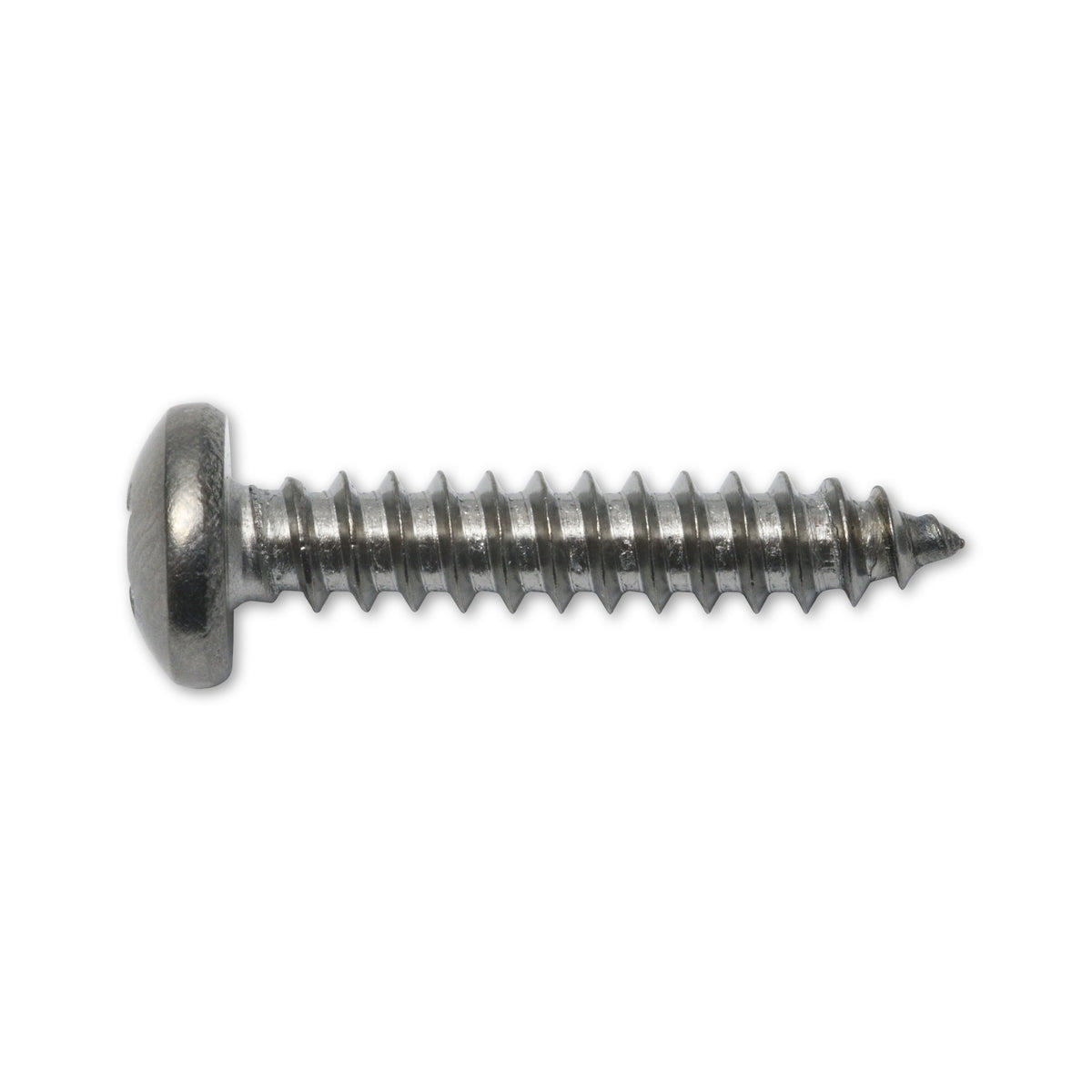

Angesetzt wird in einer Öffnung, die schon steht

Das Loch gehört bei dieser Bauart zur Vorarbeit. Vorn sitzt eine Spitze, die im vorbereiteten Loch ihren Platz findet, und keine Bohrspitze, die sich selbst hineinarbeitet. Für die Weite des Kernlochs gibt eine gültige Norm zu Blechschraubenverbindungen Richtwerte vor; welche Vorarbeit eine Stelle wirklich verlangt, hängt an Bauteil und Werkstoff. Wer die Reihe an einem Kunststoffteil ansetzen möchte, findet in dieser Norm keine Grundlage: Die Norm behandelt Verbindungen mit Metallen und nimmt Kunststoffteile aus.

Häufige Fragen

Hält die Angabe Edelstahl A2 etwas über den Einsatzort fest?

Benannt ist damit die Werkstoffsorte, aus der die Schraube gefertigt ist. Wie sich eine Verbindung an einem feuchten, salzhaltigen oder dauernd bewitterten Ort über die Jahre verhält, hängt an Bauteil, Umgebung und Ausführung der Stelle; aus dem Kürzel allein folgt dazu nichts.

Wo liegt in der Reihe die Grenze zwischen den Kreuzschlitzgrößen?

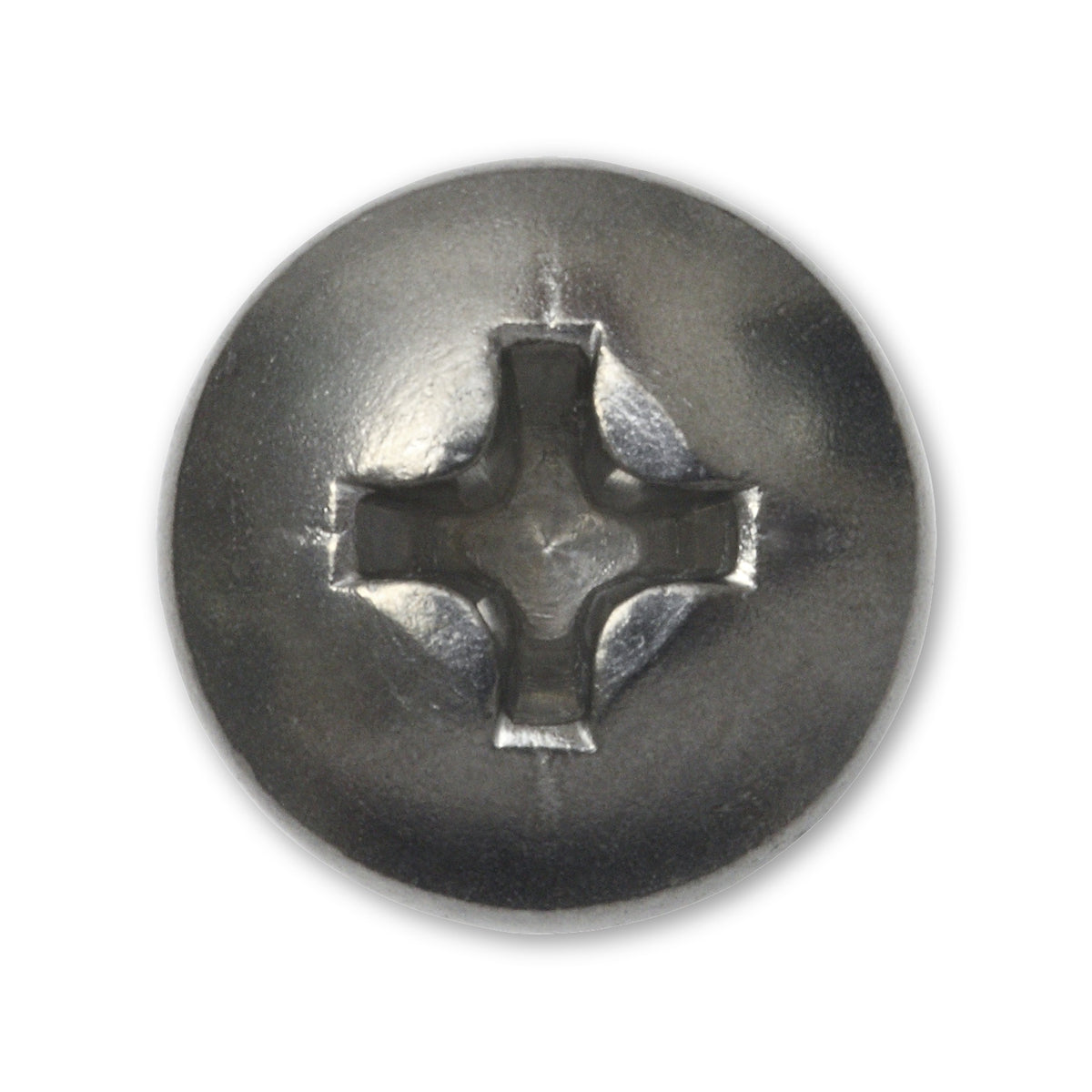

Die Antriebsgröße gehört zur jeweiligen Ausführung: Die dünnste führt H1, das breite Mittelfeld H2, und am oberen Ende der Reihe steht H3. Wer eine einzelne Größe verbaut, kommt mit einem Einsatz aus; über die ganze Reihe hinweg sind es drei.
