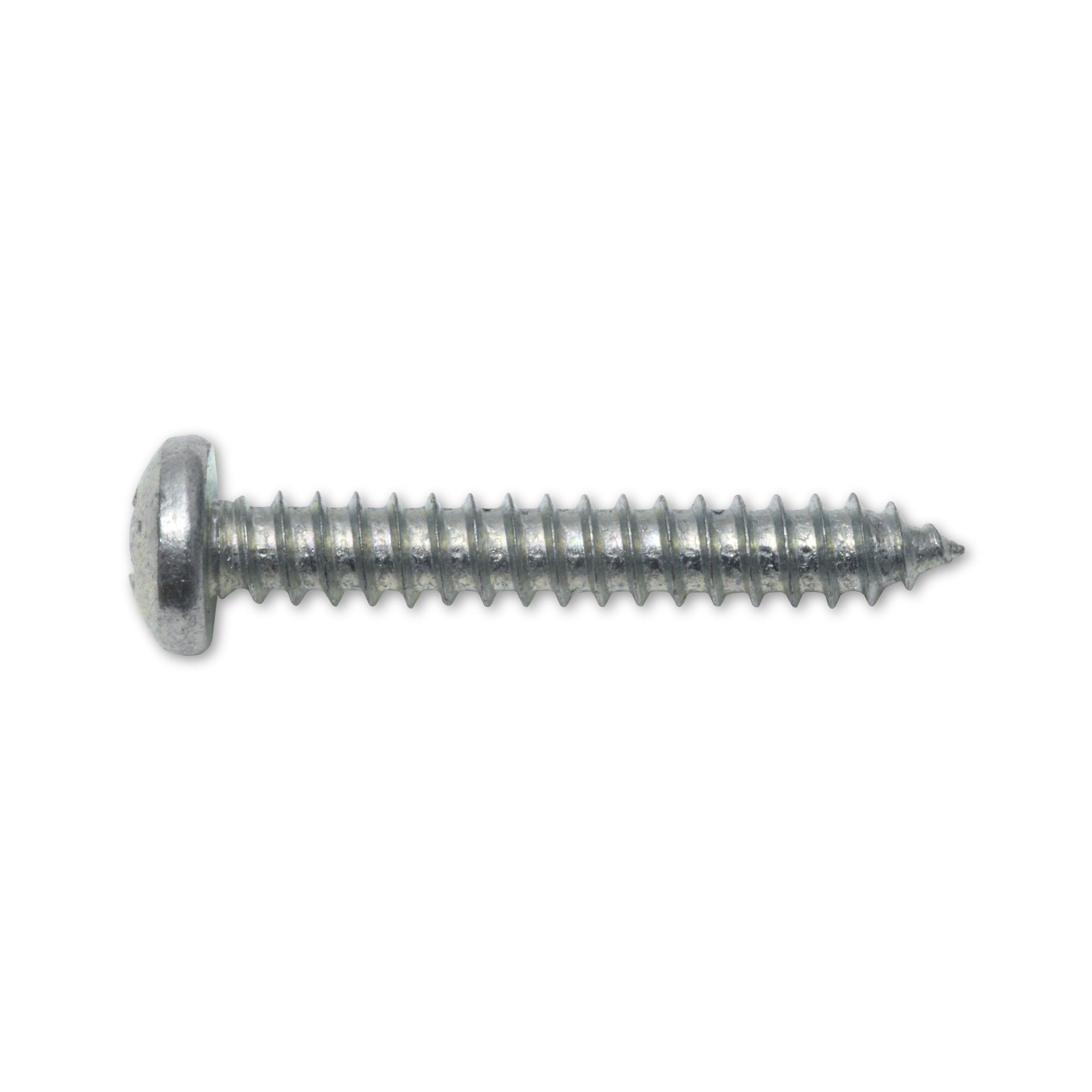

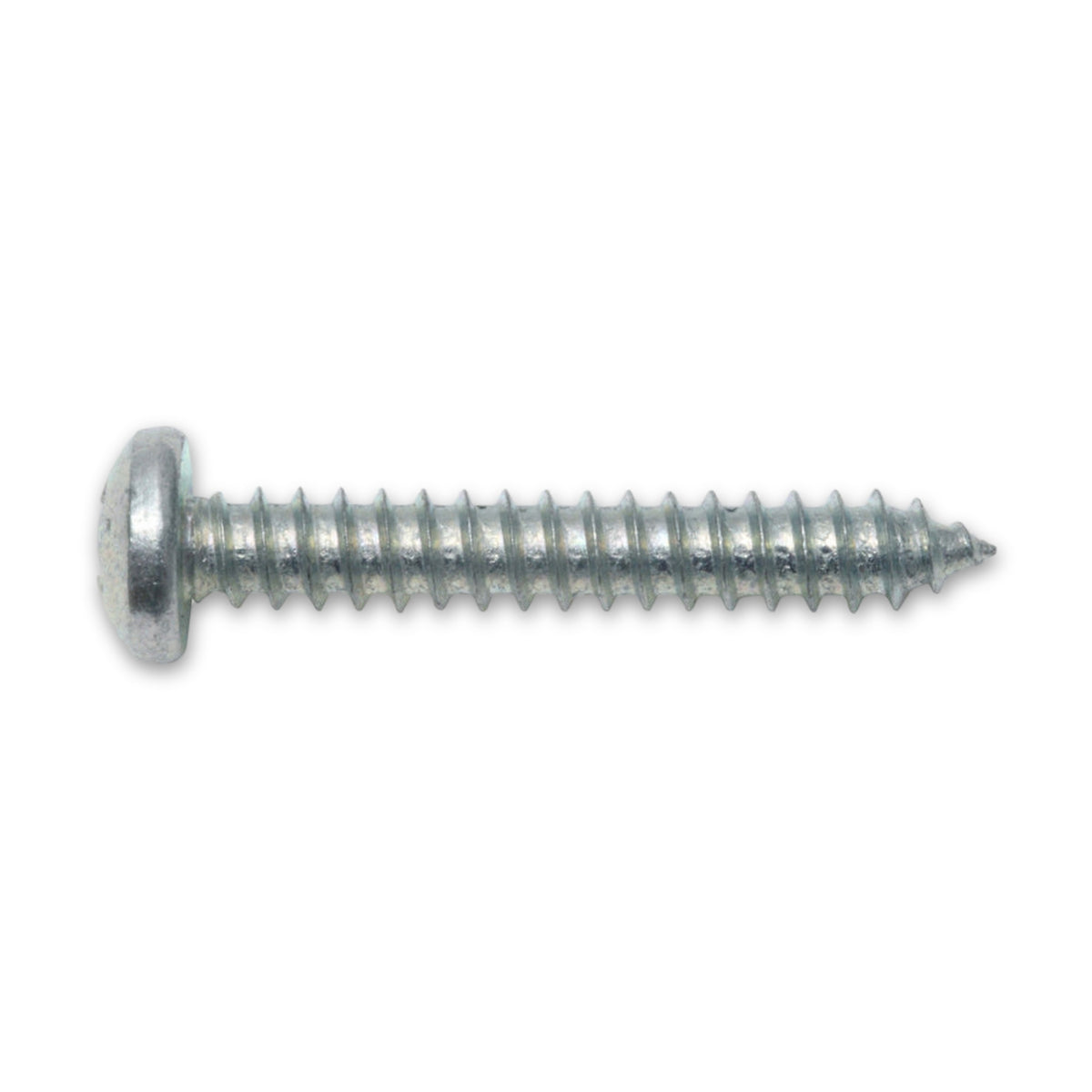

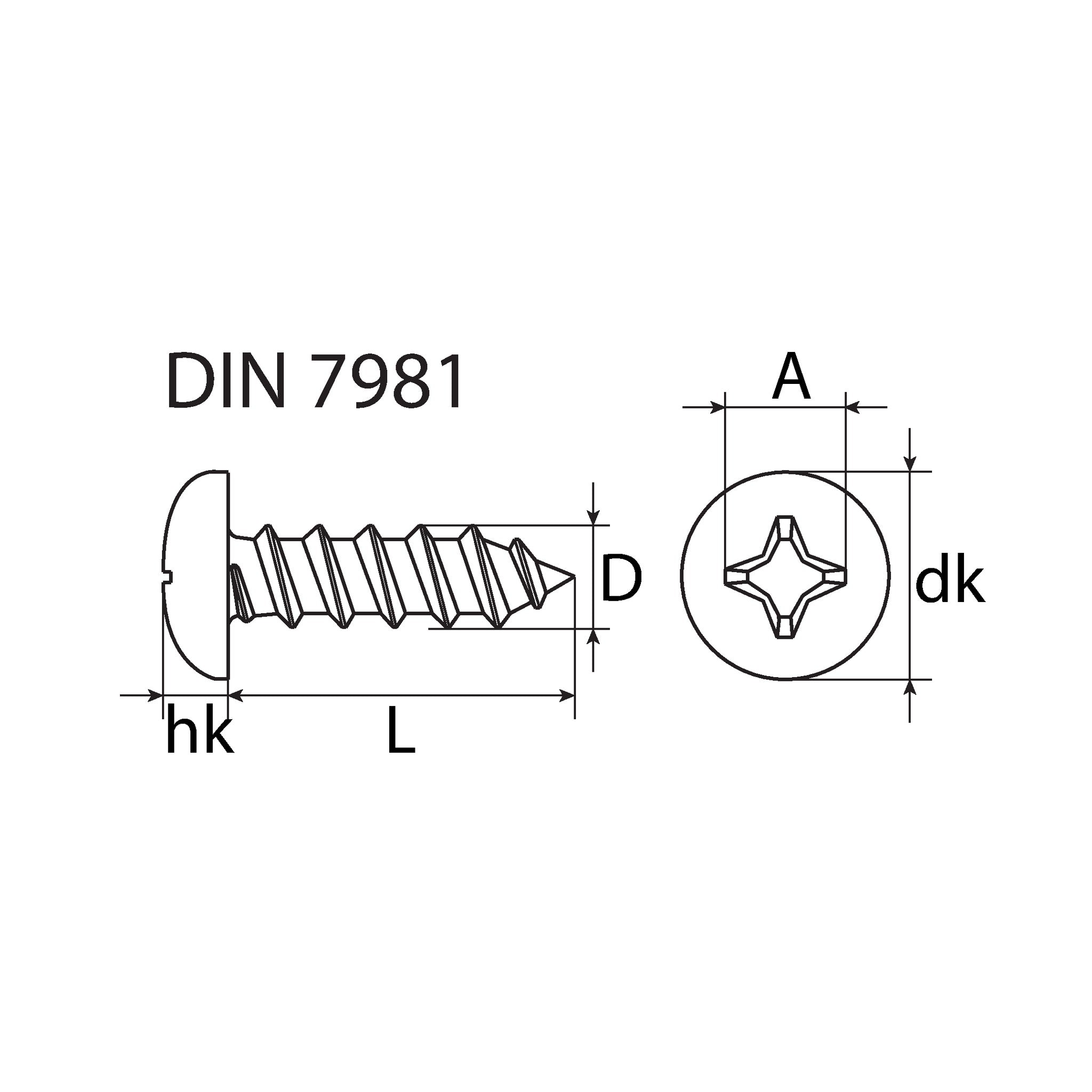

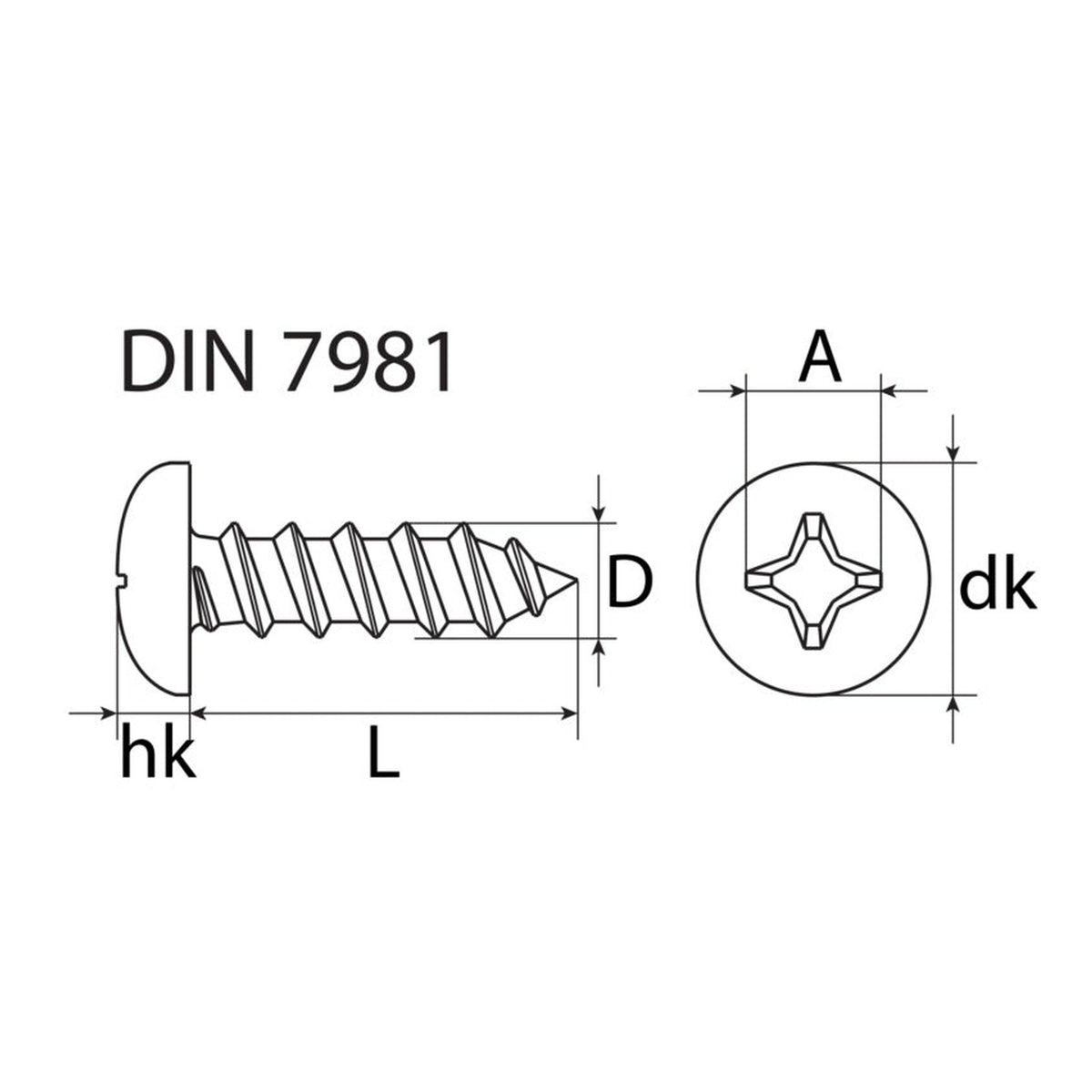

Blechschraube Kreuzschlitz Linsenkopf, Stahl verzinkt, DIN 7981

Linsenkopf-Blechschrauben mit Kreuzschlitz verbinden dünne Blechteile, Gehäuse und Abdeckungen aus Metall in einem vorbereiteten Loch. Der Kopf ist gewölbt, seine Unterseite liegt eben auf, das Blechschraubengewinde braucht keine Mutter. Für die Auswahl zählen Durchmesser und Länge, die Kreuzschlitzgröße folgt aus dem Durchmesser; der Werkstoff ist Stahl mit verzinkter Oberfläche, die Bauform folgt DIN 7981.

Das Loch entsteht vorher, die Schraube sitzt im Blech

Blechschrauben werden in ein vorbereitetes Loch gesetzt. Das Schaftende läuft in eine Spitze aus, eine Bohrspitze ist es nicht: Das Loch wird vorher hergestellt, zum Beispiel gebohrt. Ihr Gewinde greift im Blech selbst. Für die Weite des Kernlochs nennt DIN 7975 Richtwerte.

Kopf und Kreuzschlitz bestimmen Auflage und Werkzeug

• Linsenkopf: Der Kopf wird nicht versenkt, sondern sitzt mit ebener Unterseite auf dem Blech, die Wölbung steht darüber. Er wächst mit dem Schaft von 5,6 auf 12,5 mm Kopfdurchmesser und deckt so rund um das Loch mehr Fläche ab.

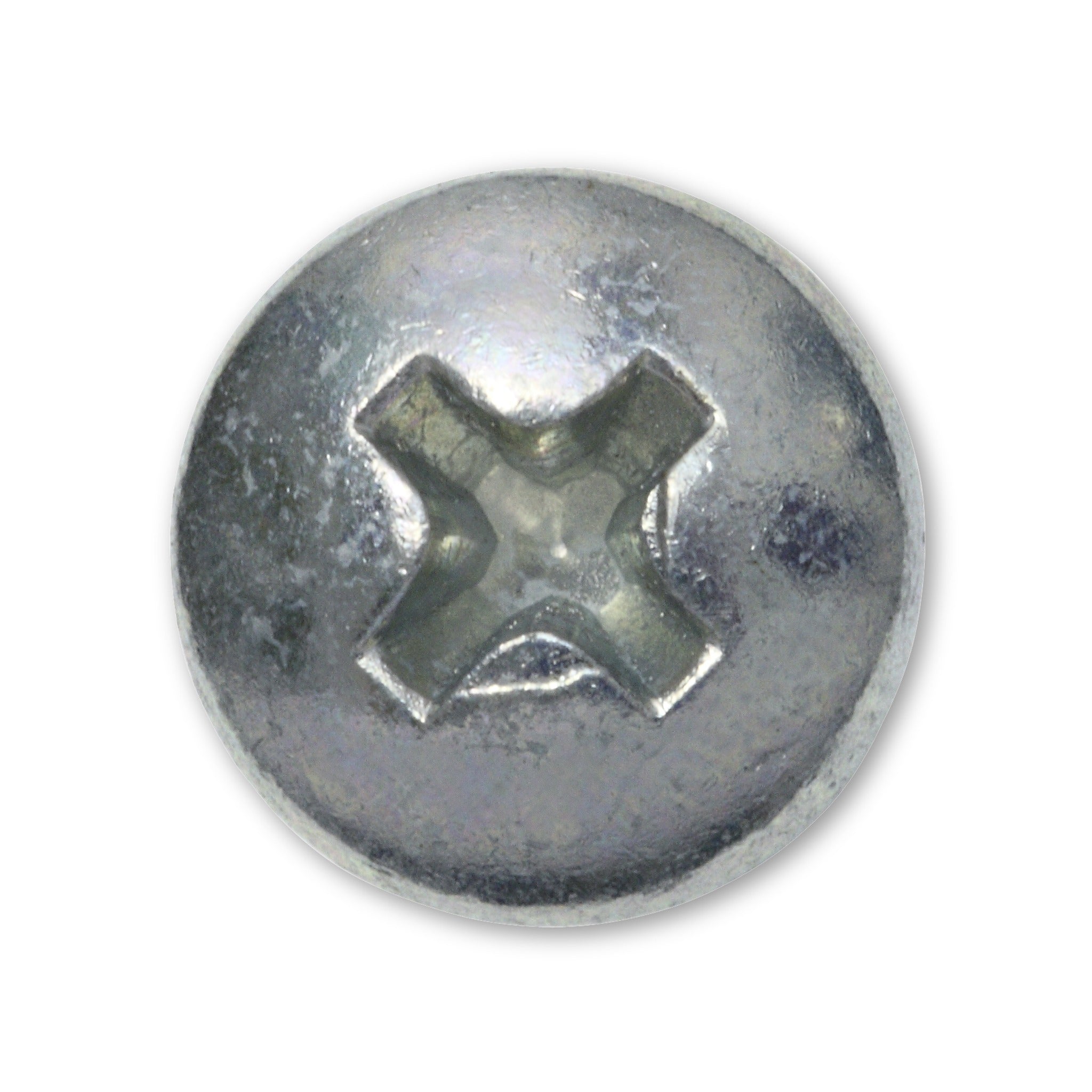

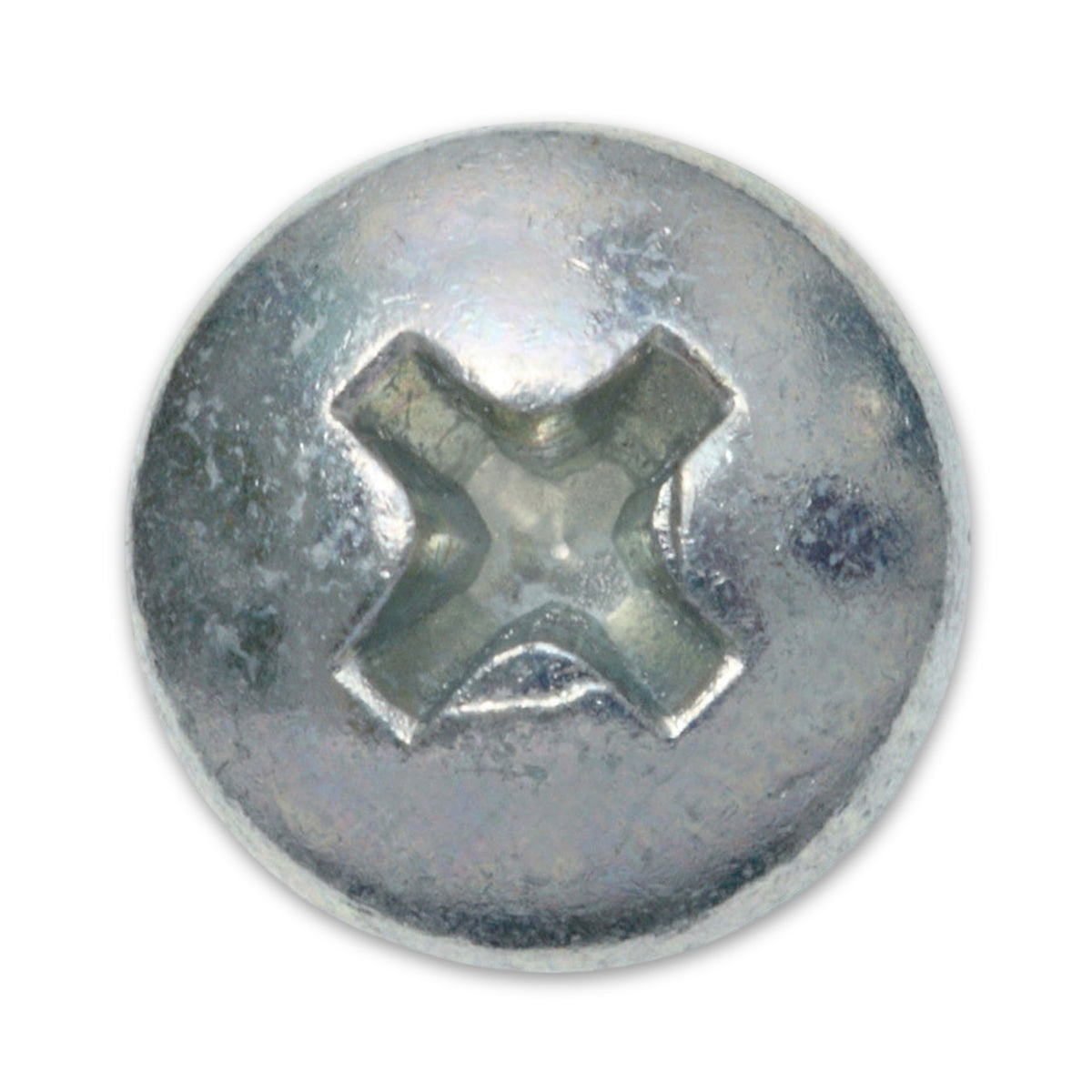

• Kreuzschlitz PH: Die Größe richtet sich nach dem Durchmesser: PH 1 bei 2,9 mm, PH 2 von 3,5 bis 4,8 mm, PH 3 bei 5,5 und 6,3 mm. Ein einzelner Bit passt deshalb nicht auf die ganze Reihe.

Einsatz in Metallbau, Gehäusebau und Werkstatt

Üblich sind Linsenkopf-Blechschrauben im Metallbau und in der Blechverarbeitung, im Apparate- und Gehäusebau, in der Elektroinstallation für Gehäuse und Abdeckungen sowie bei Reparaturen in Hausmeisterei, Werkstatt und Heimwerkerbereich. Der Ablauf ist gleich: Löcher herstellen, im oberen Teil durchgängig, im unteren enger für das Gewinde, Teile auflegen, passenden Bit gerade ansetzen, eindrehen. Wird nach dem Anliegen des Kopfes weitergedreht, kann das Gewinde im dünnen Blech ausreißen.

Häufige Fragen

Welchen Bohrer brauche ich für das Loch?

Einen Metallbohrer, dessen Loch im unteren Bauteil enger ausfällt als der Schraubendurchmesser; ein aufgelegtes oberes Teil bekommt ein durchgängiges Loch. Die passende Weite lässt sich an einem Reststück des Blechs ausprobieren.

Passt die Schraube in Kunststoffteile?

Für Kunststoff sind diese Schrauben nicht ausgewiesen, der Hersteller macht dazu keine Angabe. Bei Kunststoffgehäusen helfen Schrauben mit einer eigenen Gewindeform für Kunststoff weiter.

Reicht verzinkter Stahl im Feuchtraum oder im Freien?

Dafür ist verzinkter Stahl nicht die erste Wahl. Für Feuchträume und das Freie nennt der Hersteller geeignete Werkstoffe oder Beschichtungen, zum Beispiel nichtrostenden Stahl oder Feuerverzinkung (DIN 18360). Wer dort verschraubt, sucht deshalb Ausführungen aus nichtrostendem Stahl.

Was bedeuten DIN 7981 und ISO 7049?

Beide Nummern stehen für Linsenkopf-Blechschrauben mit Kreuzschlitz; Normübersichten führen sie als austauschbar. Diese Ausführung ist als DIN 7981 geführt.
