Blechschraube Kreuzschlitz Linsensenkkopf, Edelstahl A2, DIN 7983

Blechschrauben mit Linsensenkkopf aus Edelstahl A2 nach DIN 7983 verbinden Bleche und Metallteile dort, wo der Kopf in einer Senkung sitzen und nur flach gewölbt überstehen soll. Sie tragen ein Blechschraubengewinde mit Spitze, aber keine Bohrspitze, und werden in ein vorgebohrtes Kernloch gedreht. Gewählt wird nach Gewindedurchmesser von 2,9 bis 5,5 mm und nach Länge; angetrieben wird über Kreuzschlitz PH.

Ein Kopf, der in der Senkung sitzt und flach gewölbt abschließt

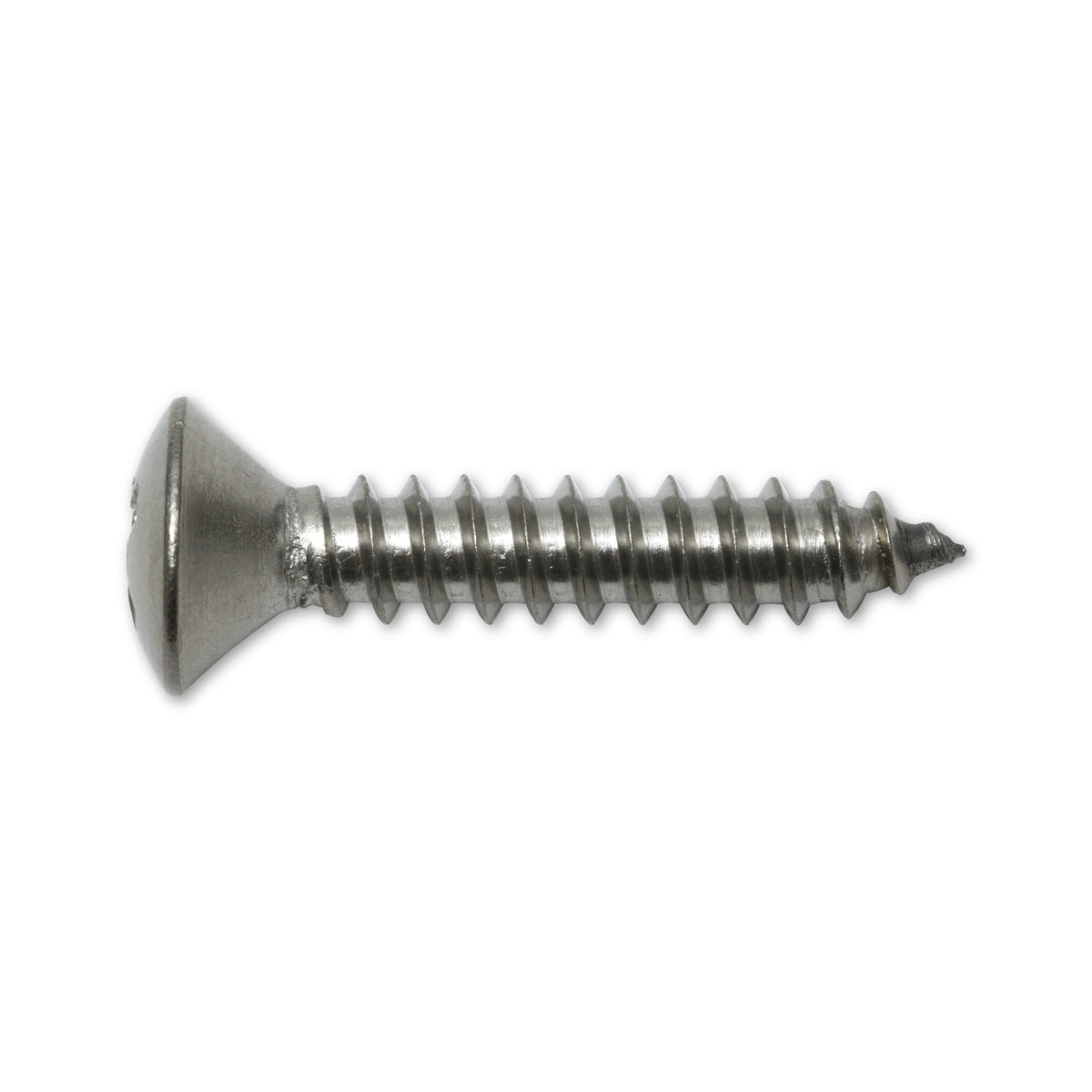

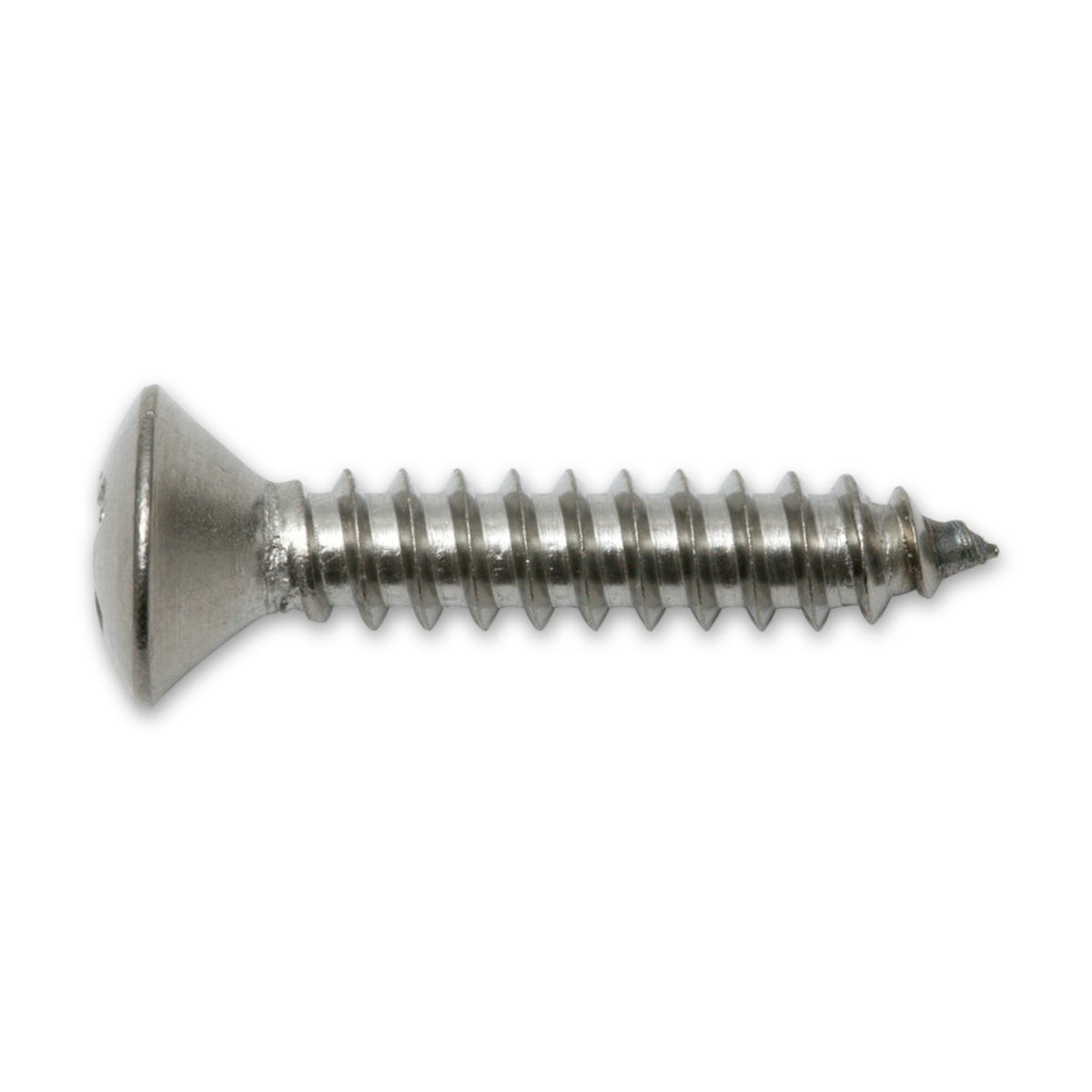

• Linsensenkkopf: Der kegelige Unterkopf taucht in die Senkung ein, die kegelförmig erweiterte Lochkante, und zentriert die Schraube. Oben bleibt eine niedrige Kuppe, an der Hände und Kabel kaum hängen bleiben.
• Blechschraubengewinde: Das Gewinde greift direkt in der Lochwand, eine Mutter auf der Rückseite entfällt. Das zählt bei Gehäusen und Profilen ohne Zugang von hinten.
• Edelstahl A2: eine verbreitete austenitische nichtrostende Stahlsorte.

Die Senkung bestimmt den Durchmesser, die Bauteildicke die Länge

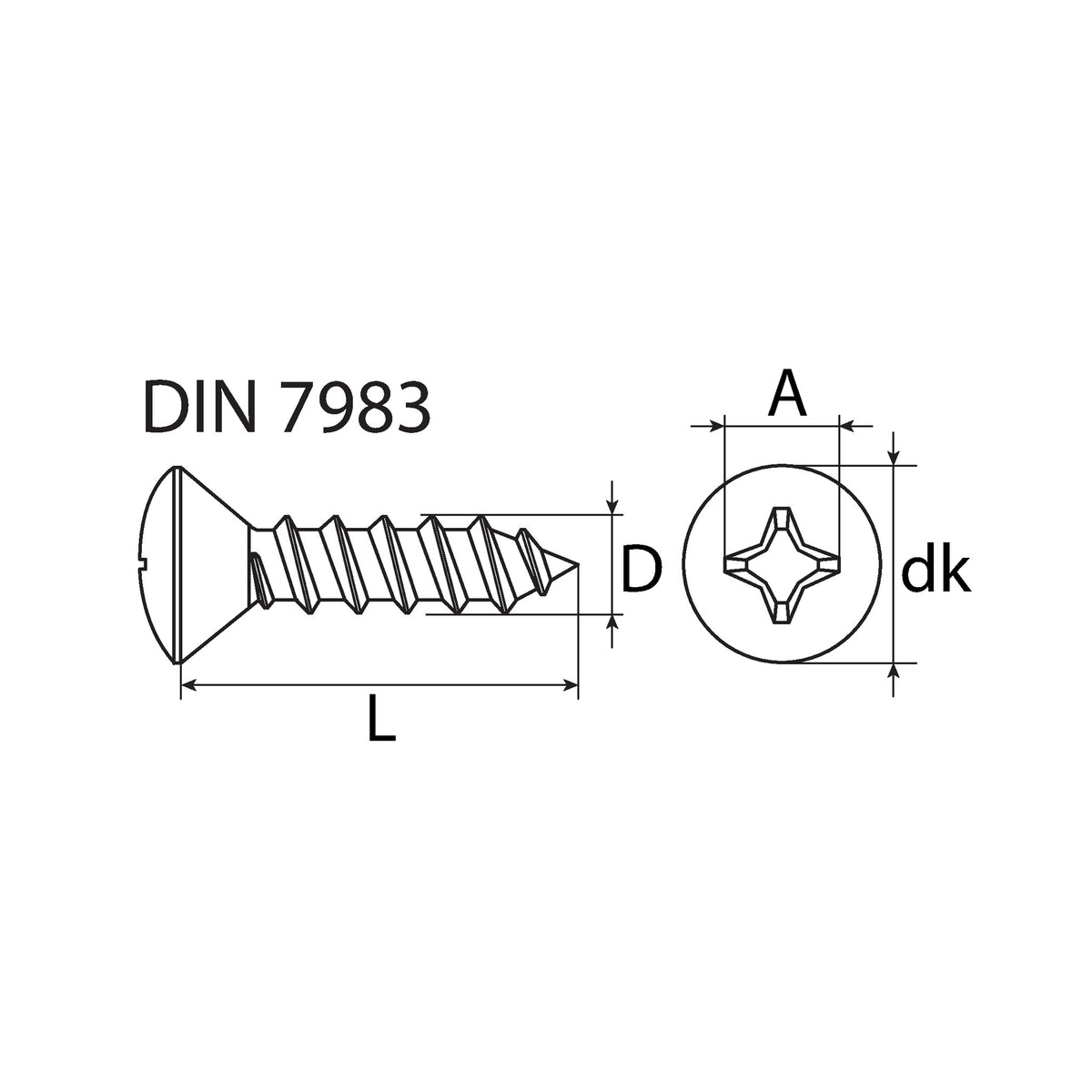

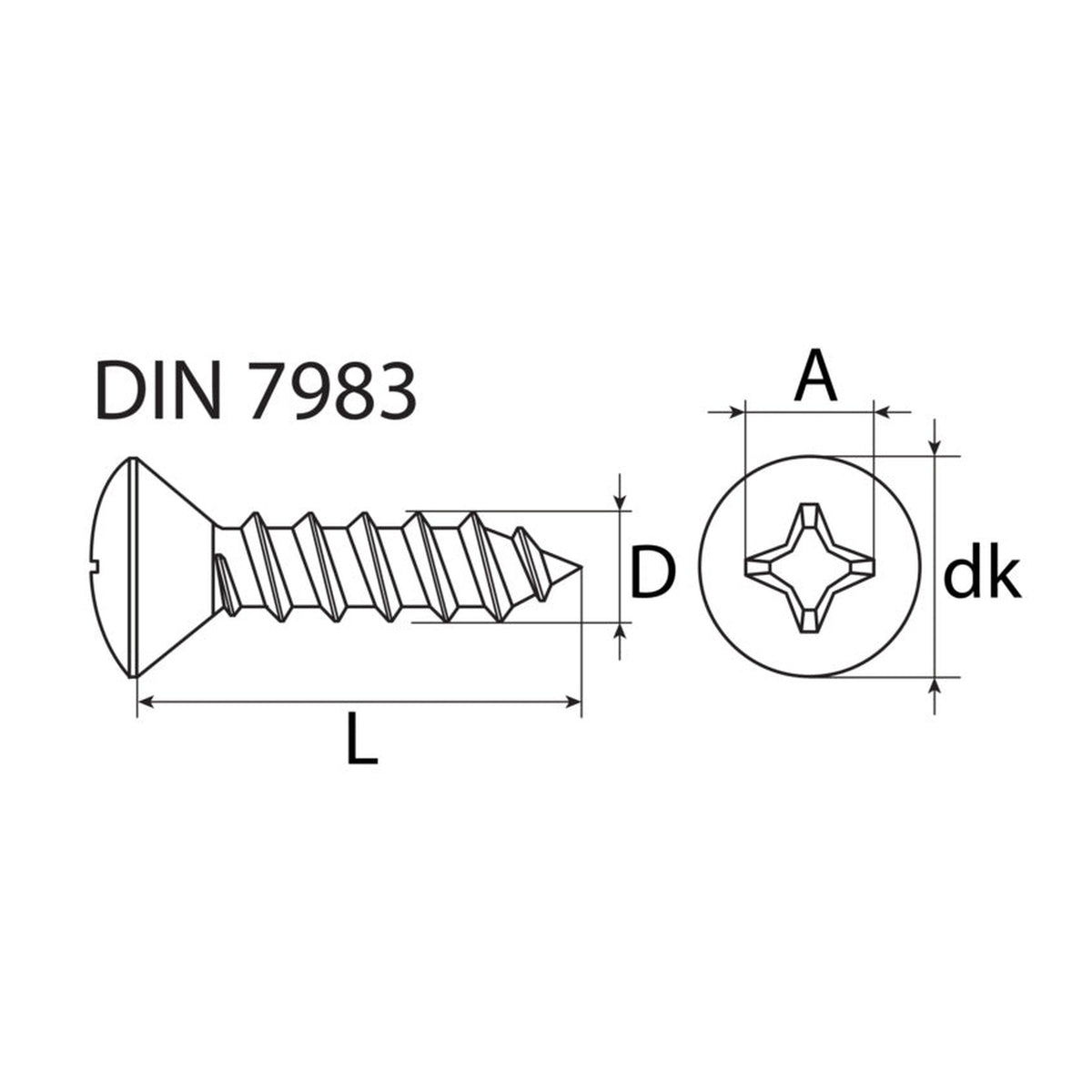

Der Kopfdurchmesser wächst mit dem Gewinde, von 5,5 mm beim Durchmesser 2,9 mm bis 10,8 mm beim Durchmesser 5,5 mm. Eine vorhandene Senkung legt deshalb den passenden Durchmesser fest. Die Länge reicht durch alle Teile so weit, dass im unteren Blech das volle Gewinde sitzt und nicht nur die Spitze. Soll der Kopf aufliegen statt einzutauchen, ist der Linsenkopf nach DIN 7981 einfacher, weil das Ansenken entfällt.

Einsatz in Metallbau, Schaltschrankbau und Haustechnik

Üblich sind solche Schrauben an Blechen, Profilen, Abdeckungen und Verkleidungen: im Metall- und Gerätebau, im Schaltschrankbau, in Sanitär und Heizung sowie bei Reparaturen in Hausmeisterei und Heimwerkstatt. Der Ablauf: Kernloch bohren, bei Bedarf ansenken, Schraube mit passendem Bit eindrehen, bis der Kopf satt anliegt. Jede weitere Umdrehung kann den Gang im dünnen Blech ausreißen.

Häufige Fragen

Muss das Loch vorgebohrt werden?

Ja, die Spitze bohrt nicht, ein Kernloch ist nötig. Richtwerte für seinen Durchmesser je Gewindegröße enthält DIN 7975. Soll das Loch im selben Arbeitsgang entstehen, passen Bohrschrauben mit Bohrspitze.

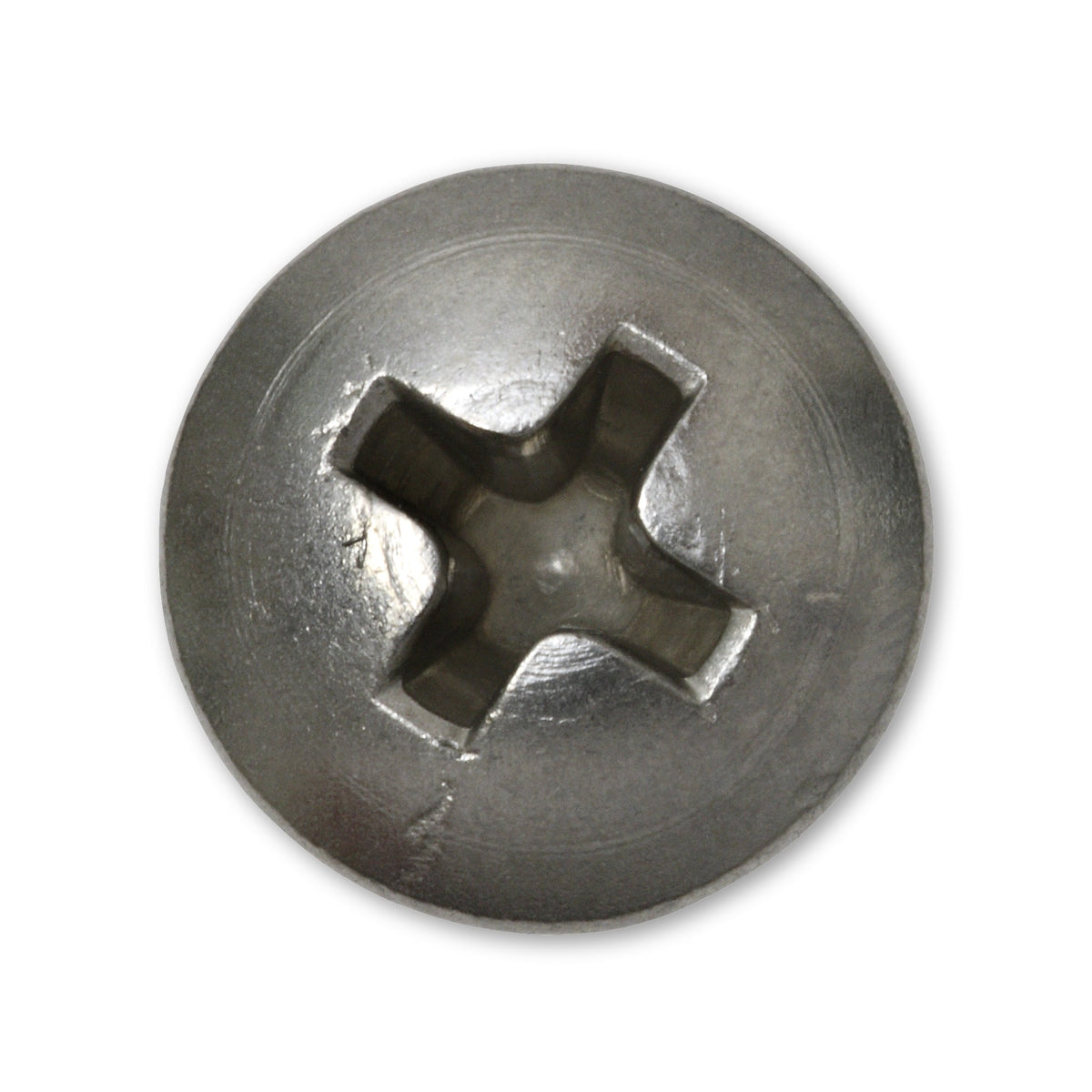

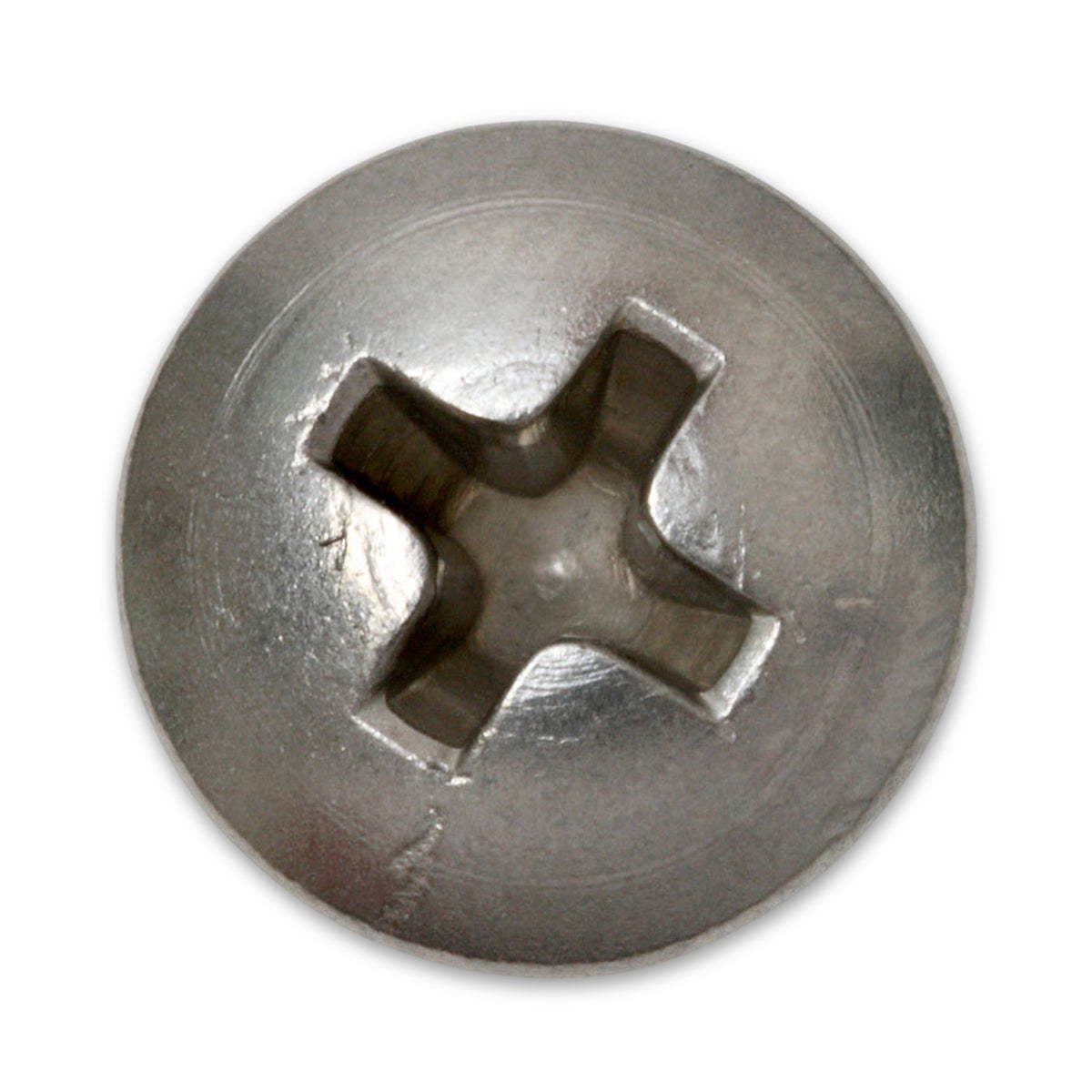

Welches Bit passt in den Kreuzschlitz?

Bei 2,9 mm PH 1, bei 3,5 bis 4,8 mm PH 2, bei 5,5 mm PH 3. Ein ähnlich aussehendes PZ-Bit sitzt im PH-Schlitz schlechter und rutscht leichter heraus.

Ist DIN 7983 dasselbe wie ISO 7051?

Im Wesentlichen ja, Schrauben nach DIN 7983 gelten als austauschbar mit ISO 7051. Steht in einer Stückliste die ISO-Bezeichnung, finden Sie die Größe hier über Durchmesser und Länge.

Eignen sich die Schrauben für Kunststoffteile?

Für Kunststoff gibt es besser passende Schrauben mit eigens dafür ausgelegtem Gewinde. Die Kernloch-Richtwerte für Blechschrauben gelten nur für Metall. Wählen Sie Schrauben, die ausdrücklich für Kunststoff angeboten werden.
