Blechschrauben mit Scheibe und Sechskantkopf, verzinkt, DIN 6901

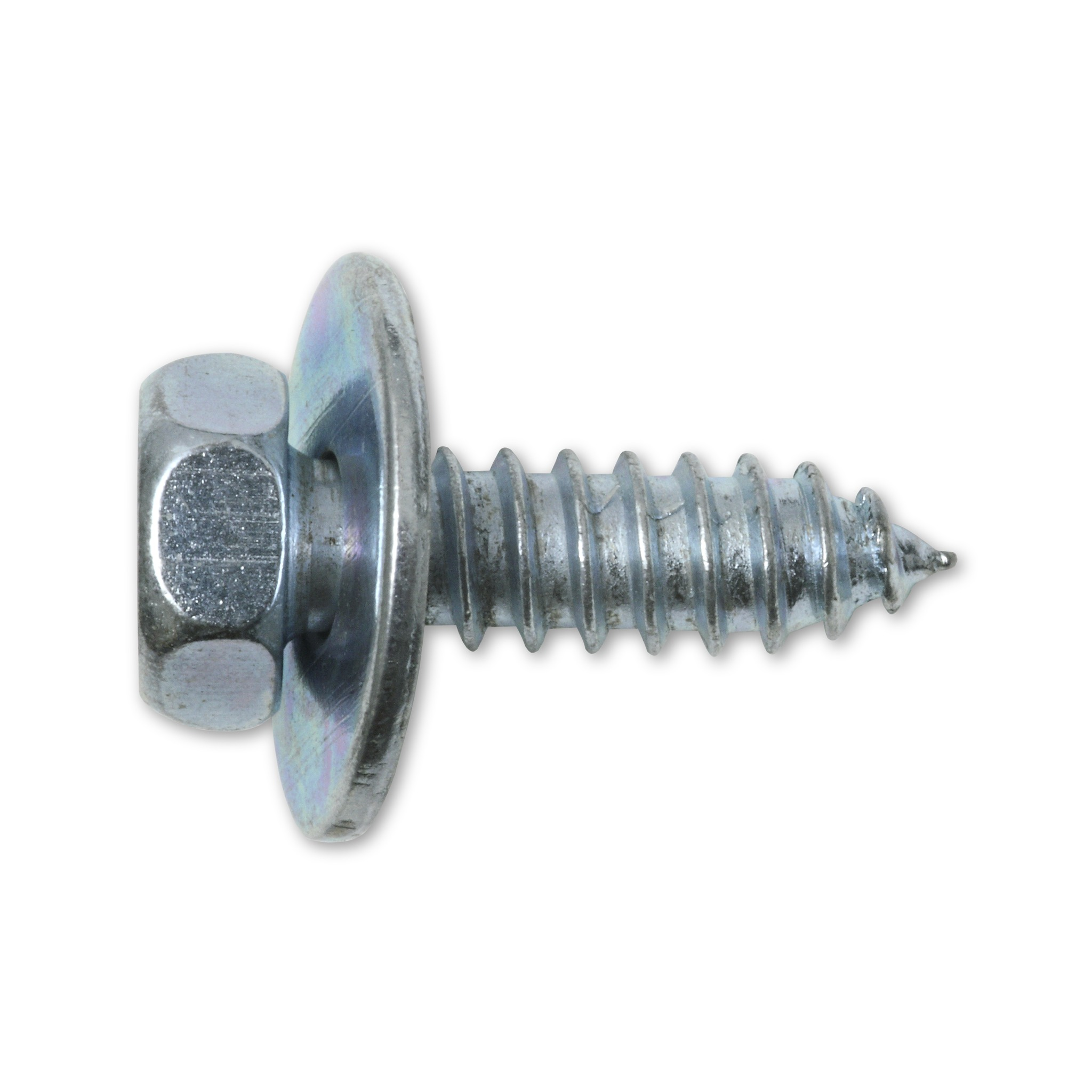

Blechschrauben mit vormontierter Scheibe und Sechskantkopf verschrauben Blechteile an einer vorbereiteten Bohrung. Die Scheibe sitzt unverlierbar am Kopf, angezogen wird mit Nuss oder Steckschlüssel am außenliegenden Sechskant. Die Ausführungen aus verzinktem Stahl unterscheiden sich in Durchmesser, Länge und Schlüsselweite; als Anwendung ist die Kotflügelbefestigung vorgesehen.

Eine Hand am Bauteil, die andere an der Schraube

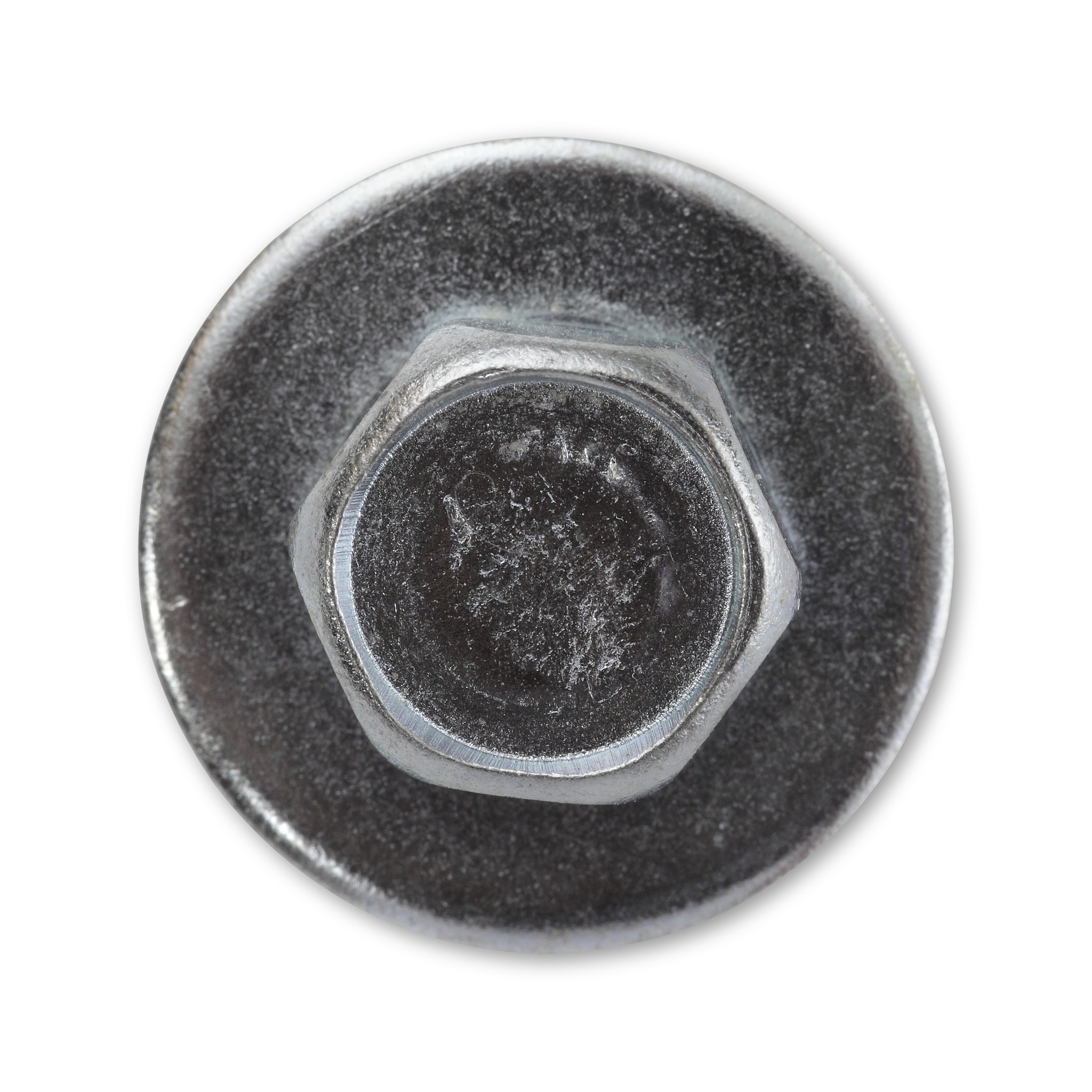

Beim Anschrauben eines Kotflügels hält eine Hand das Teil in Position, die andere führt die Schraube. Weil die Scheibe vormontiert ist, muss keine lose Scheibe mitgeführt werden; sie liegt unter dem Sechskant auf und vergrößert die Auflagefläche des Kopfes.

Erst bohren, dann mit der Nuss eindrehen

Das Schaftende trägt eine Spitze und keine Bohrspitze, die Bohrung im Blech entsteht deshalb vorher. Der Sechskant liegt außen am Kopf und wird von Nuss oder Steckschlüssel umfasst; rund um den Kopf muss Platz für das Werkzeug bleiben.

Kotflügel und Blechteile in Werkstatt und Metallbau

• Kfz-Werkstatt: Kotflügel und weitere Blechteile an vorbereiteten Bohrungen.
• Blechverarbeitung und Metallbau: Verbindungen von Metallteilen, die vorgebohrt sind.

Auswahl und Grenzen

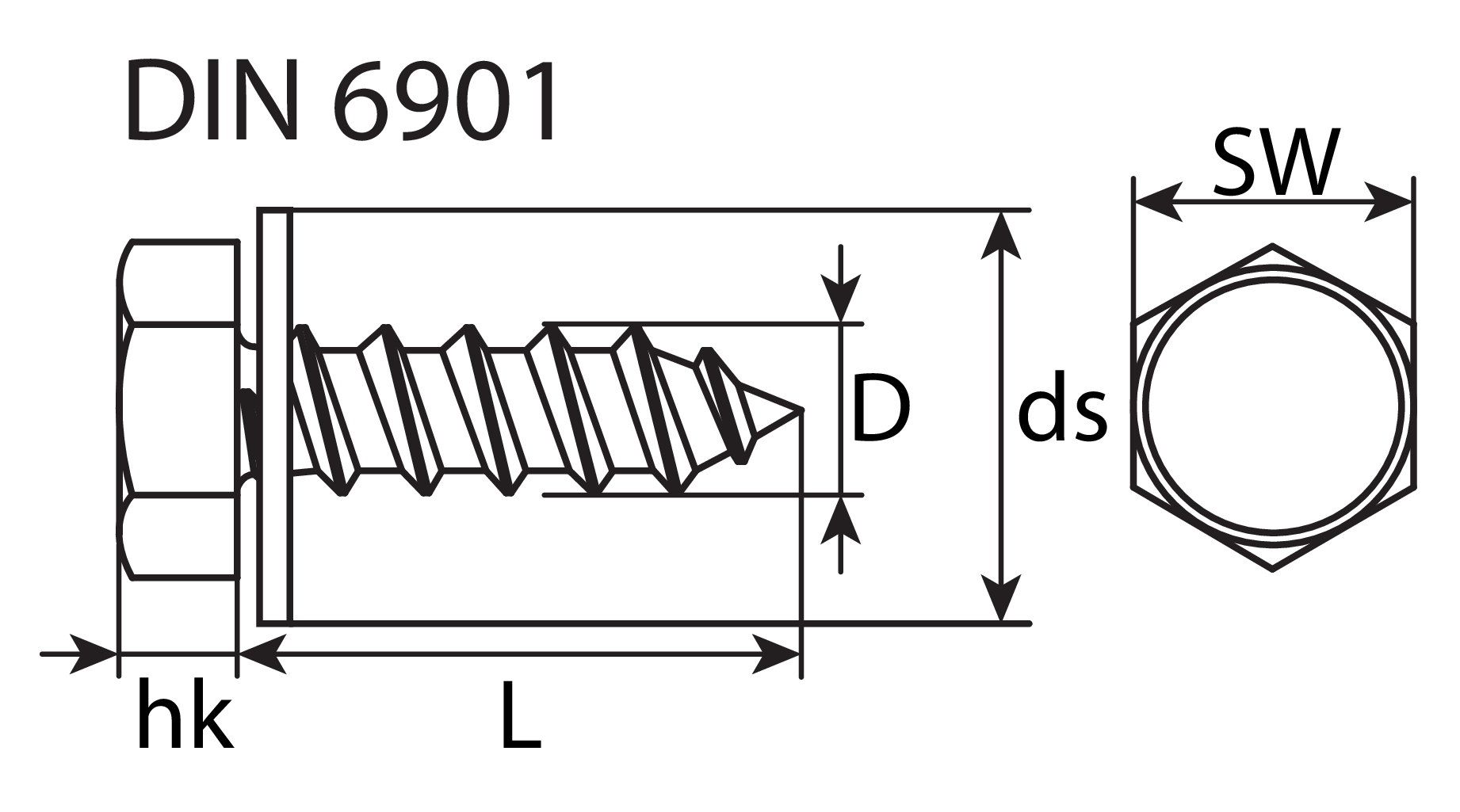

Durchmesser und Länge richten sich nach Bohrung und Blechstärke; die Scheibe misst je nach Ausführung bis zu 15, 18 oder 24 mm. Die Scheibe dient als Auflage, nicht als Abdichtung; wo eine Bohrung dicht bleiben muss, braucht es zusätzlich eine Dichtung.

Häufige Fragen

Muss das Blech vorgebohrt werden?

Ja, die Bohrung entsteht vor dem Eindrehen, denn die Schraube hat eine Spitze und keine Bohrspitze. Der passende Kernlochdurchmesser richtet sich nach Gewindegröße und Werkstoff des Bauteils; Richtwerte nennt DIN 7975.

Welche Nuss wird gebraucht?

Eine Nuss oder ein Steckschlüssel in der Schlüsselweite des Kopfes: 8 mm bei 4,8 und 5,5 mm Durchmesser, 10 mm bei 6,3 mm, 13 mm bei 8 mm. Ein Bit allein greift nicht, weil der Antrieb außen am Kopf liegt.

Können die Schrauben im Freien oder im Feuchtraum verwendet werden?

In Feuchträumen und im Freien sind geeignete Werkstoffe oder Oberflächenbeschichtungen zu verwenden, zum Beispiel nichtrostender Stahl oder feuerverzinkte Verbindungsmittel. Diese Schrauben sind aus verzinktem Stahl; für solche Stellen lohnt sich daher der Blick auf den Werkstoff, bevor die Ausführung gewählt wird.

Was bedeutet DIN 6901 im Titel?

Die Nummer kennzeichnet die Bauform: Blechschraube mit Sechskantkopf und Scheibe. Die Ausgabe von 1990 ist beim Normenverlag als zurückgezogen geführt; DIN EN ISO 10510 ist die gültige Norm für Einheiten aus Blechschraube und flacher Scheibe.
