Blechschrauben-Sortiment, DIN 7981 und DIN 7983, 1.800-teilig

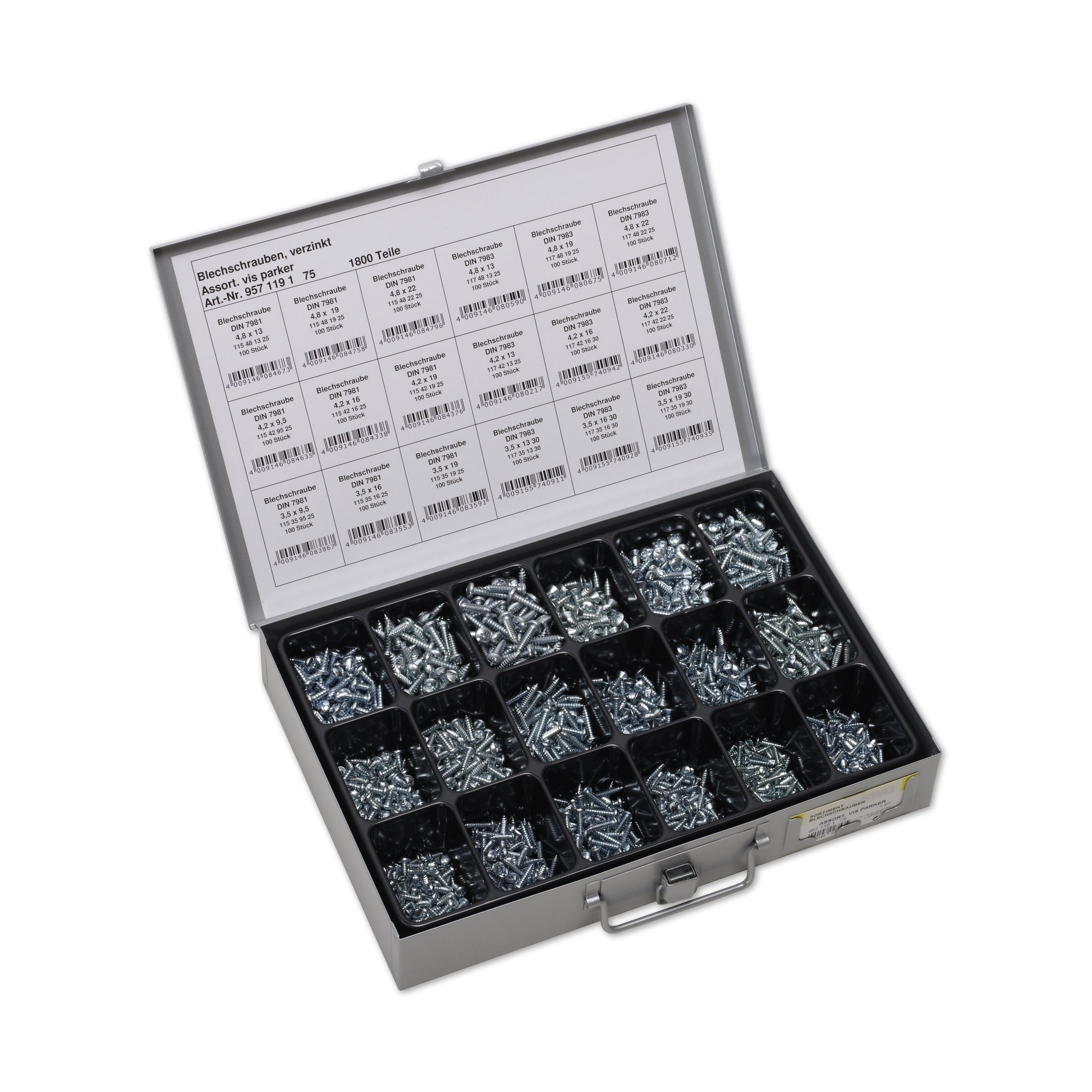

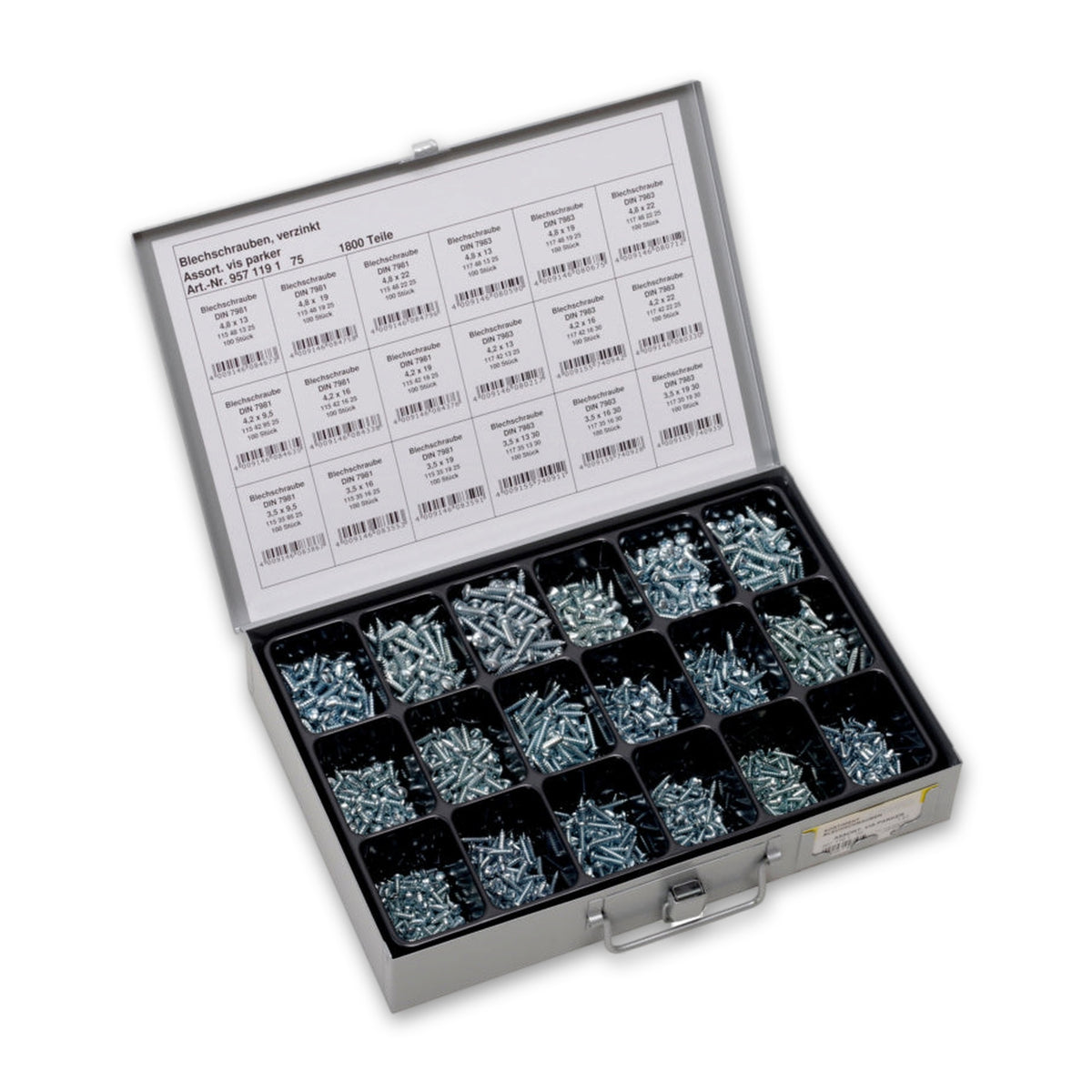

Blechschrauben-Sortiment mit 1.800 verzinkten Schrauben, verteilt auf 18 Fächer: neun Größen mit Linsenkopf nach DIN 7981 und neun Größen mit Linsensenkkopf nach DIN 7983, jeweils 100 Stück. Der Durchmesser beträgt 3,5, 4,2 oder 4,8 mm, die Länge liegt zwischen 9,5 und 22 mm. Gedacht ist das Sortiment für Arbeiten, bei denen das passende Maß erst am Bauteil feststeht.

Die passende Größe wird am Bauteil gegriffen

Wer eine Blechschraube ersetzt, kennt das Maß oft erst, wenn die alte Schraube auf der Werkbank liegt. Ein gefüllter Kasten spart dann den Weg zum Händler und die Wartezeit auf eine Bestellung: Die alte Schraube wird neben die Fächer gehalten, die Größe entnommen, die Reparatur läuft weiter. Das lohnt sich überall, wo Blechverbindungen in wechselnden Maßen anfallen, etwa in Werkstatt und Hausmeisterei.

Linsenkopf oder Linsensenkkopf: die Kopfform folgt der Einbaustelle

DIN 7981 beschreibt den Linsenkopf, einen flach gewölbten Kopf, der auf dem Blech aufliegt und sichtbar bleibt. DIN 7983 beschreibt den Linsensenkkopf, der in eine angesenkte Bohrung eintaucht und die Fläche flacher hält. Angesenkt heißt, dass die Bohrung am Rand kegelig erweitert ist, damit der Kopf Platz findet.

Einsatz in Werkstatt, Metallbau und Haustechnik

Blechschrauben dieser Art werden üblicherweise für Verbindungen mit Blechteilen verwendet: in der Kfz-Werkstatt und in der Karosserie, im Metallbau, in der Elektro- und Haustechnik an Gehäusen und Blechen sowie bei Reparaturen in Hausmeisterei und Heimwerkerbereich. Das Sortiment hält dafür drei Durchmesser von 3,5 bis 4,8 mm in je mehreren Längen bereit.

Häufige Fragen

Was unterscheidet DIN 7981 und DIN 7983?

Der Kopf. Wo er nicht stören darf, passt DIN 7983 besser, weil er in eine Senkung eintaucht; wo er aufliegen darf, reicht DIN 7981. Beide Reihen führen die Durchmesser 3,5, 4,2 und 4,8 mm, die Kopfform lässt sich also wählen, ohne den Durchmesser zu wechseln.

Muss das Loch vorgebohrt werden?

Bei Blechschrauben ist ein vorgebohrtes Kernloch üblich; ob es nötig ist, hängt von Blechdicke und Werkstoff ab. Richtwerte für den Kernlochdurchmesser je Gewindegröße nennt DIN 7975. Eine Probe an einem Reststück zeigt vorab, ob die Schraube sauber greift.

Lassen sich damit Kunststoffteile verschrauben?

Für Kunststoffteile sind Schrauben mit eigens dafür geformtem Gewinde die bessere Wahl. Die Kernloch-Richtwerte aus der vorigen Antwort gelten nur für Metallteile; bei Kunststoff ist eine Probe am Bauteil ratsam.
