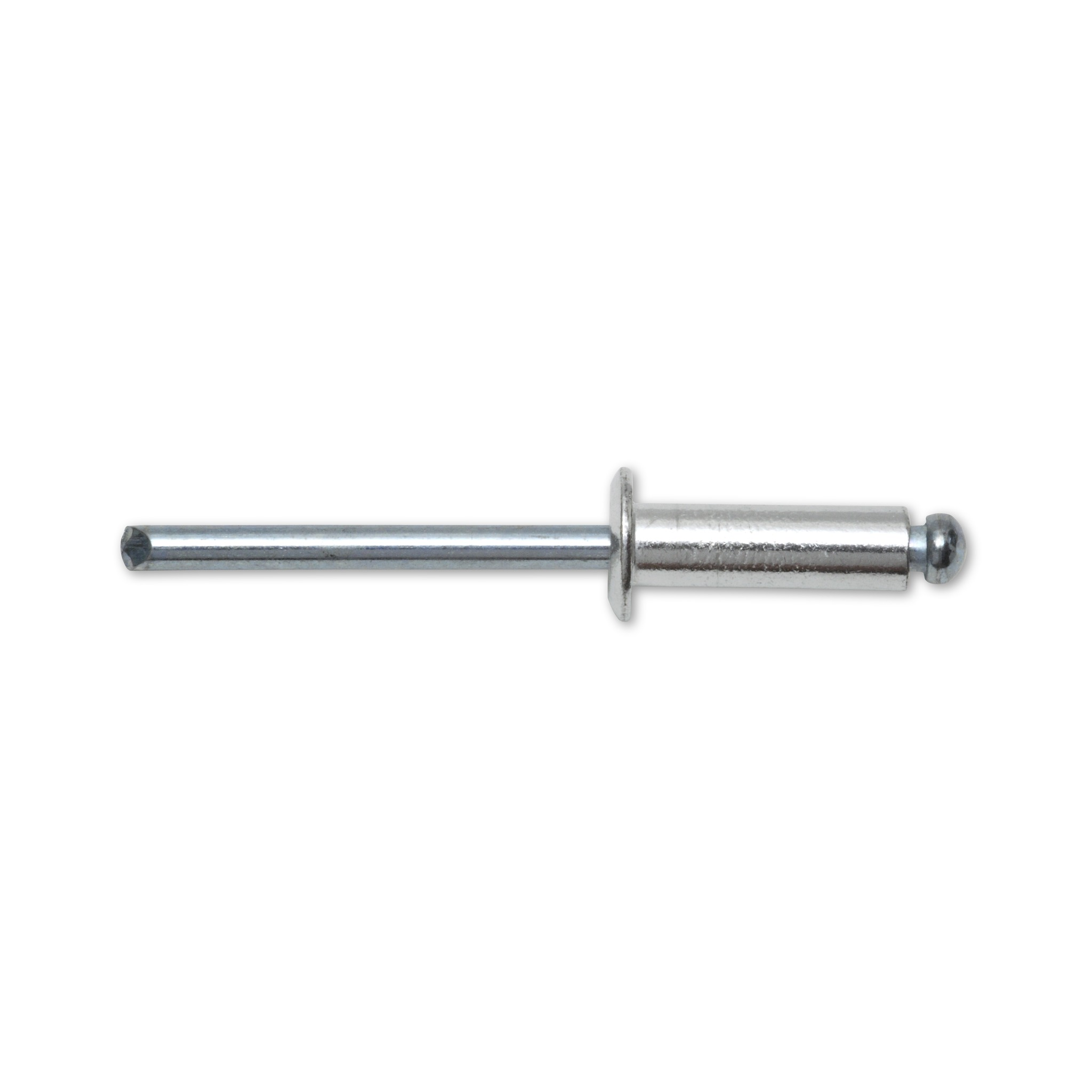

Blindniete mit Flachrundkopf aus Aluminium/Stahl

Fügt Bleche, wenn nur eine Seite erreichbar ist

An ein Rohr oder einen geschlossenen Kasten kommt man von hinten nicht heran. Dafür ist das Blindnieten gedacht: Der Niet wird in die Bohrung gesteckt und in einem einzigen Setzvorgang von der Verarbeitungsseite aus geschlossen. Dabei arbeiten zwei Teile zusammen. Die Hülse aus Aluminium bleibt im Bauteil; der Nietdorn aus Stahl zieht sie auf, formt auf der abgewandten Seite den Schließkopf und bricht in der Regel an einer Sollbruchstelle ab.

Die Bauteildicke entscheidet über die Ausführung

Jede Ausführung trägt einen Klemmbereich: die kleinste und die größte Gesamtdicke, die sie zusammenziehen kann. Das ist eine eigene Größe und nicht die Länge der Hülse. Beide Enden des Bereichs bleiben besser ungenutzt, denn Toleranzen und Einflüsse aus der Verarbeitung machen dort oft Schwierigkeiten. Vor dem Setzen muss das Nietloch gratfrei sein, die Auflagefläche unter dem Setzkopf frei von Spänen, eben und rechtwinklig zur Bohrung.

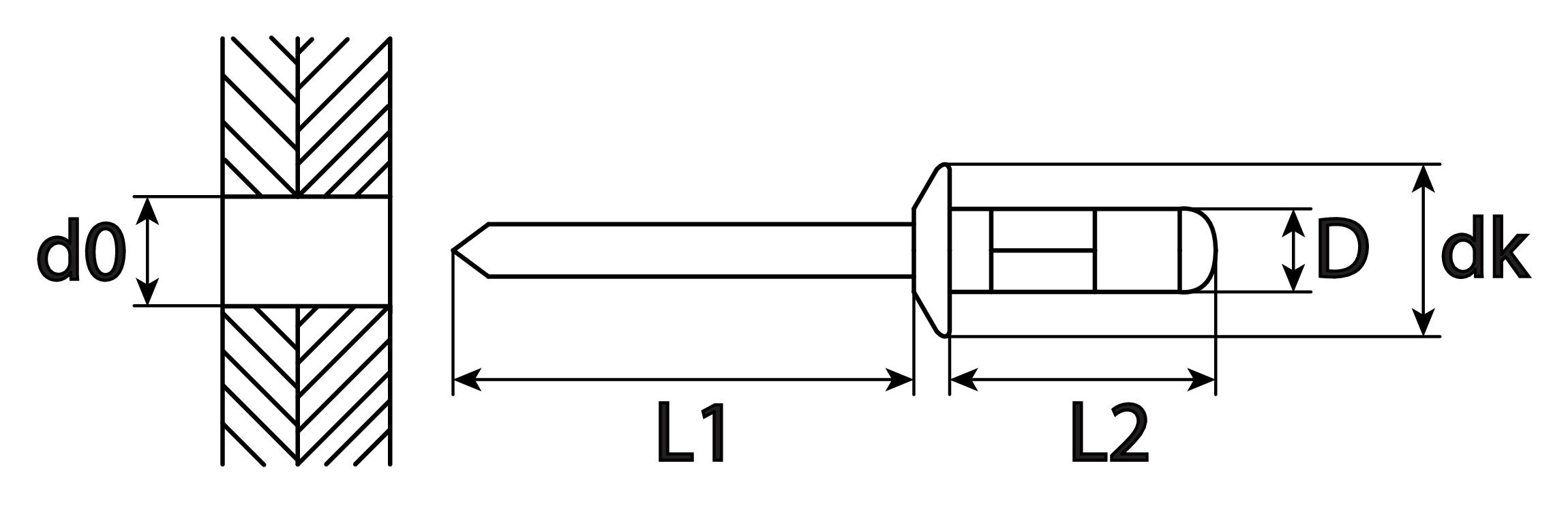

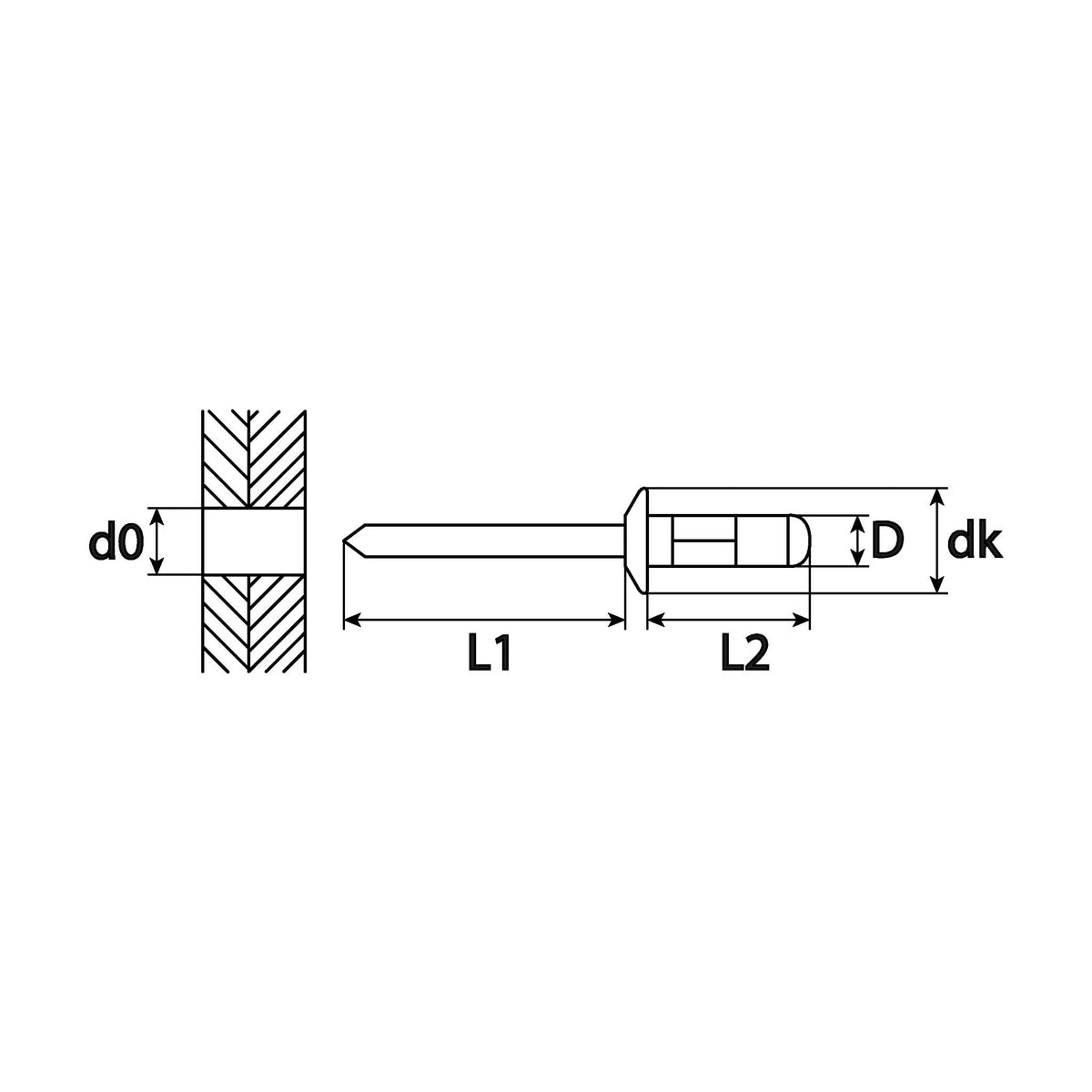

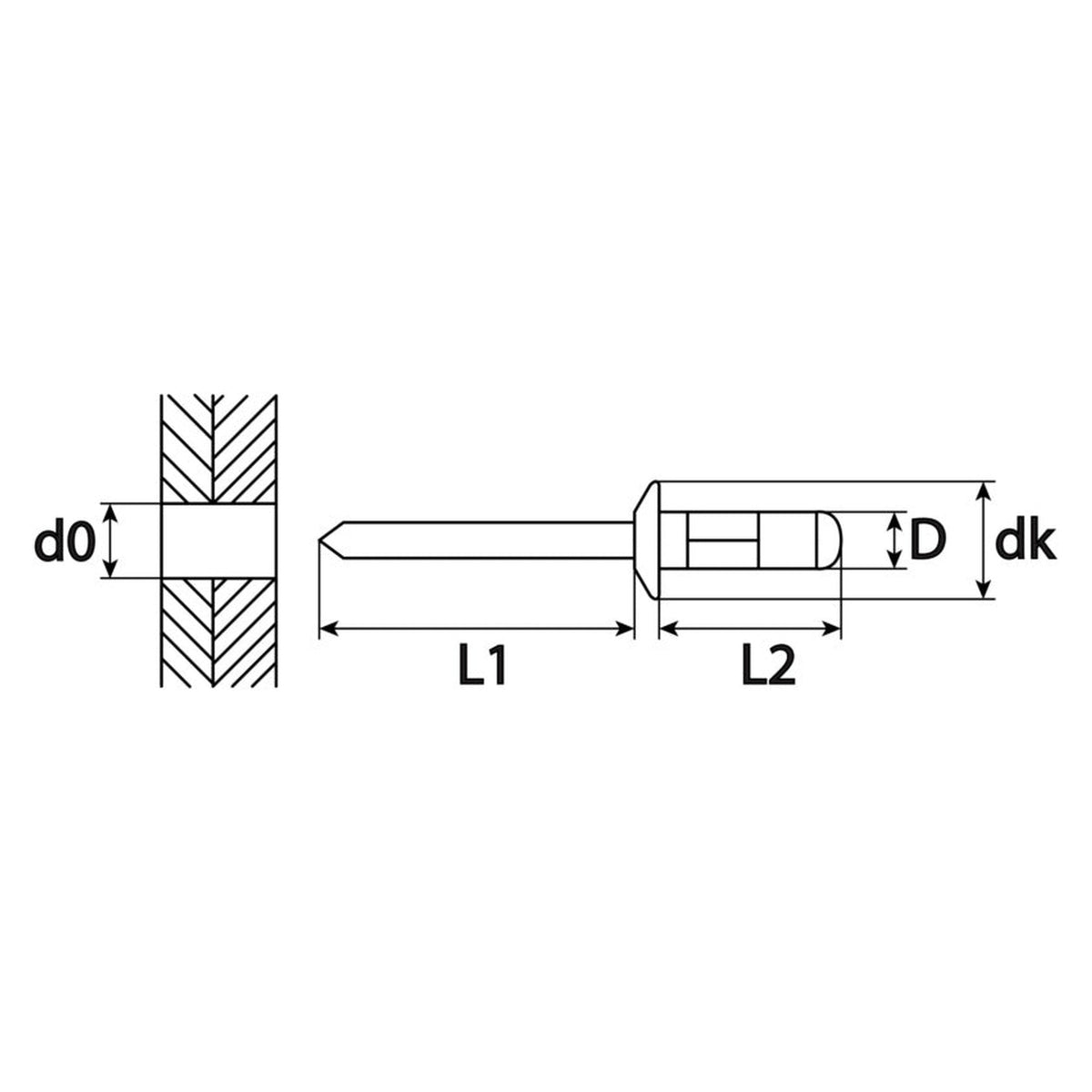

Was Kopf, Werkstoffe und Bohrmaß bedeuten

• Flachrundkopf: Der Kopf sitzt auf der Verarbeitungsseite und liegt flach auf dem Bauteil auf. Über ihn stützt sich der Niet ab, während der Dorn gezogen wird.
• Hülse aus Aluminium, Dorn aus Stahl: Die übliche Kurzschreibweise nennt zuerst den Werkstoff der Hülse und danach den des Dorns. Welche Kombination zu einer Fügestelle passt, richtet sich nach deren Beanspruchung, etwa durch Korrosion, Zug, Scherung oder Wärme.
• Verzinkter Dorn, polierter Kopf: Galvanisches Verzinken gilt als üblicher Korrosionsschutz für Nietteile aus Stahl. Aus dem Aussehen einer Oberfläche folgt jedoch nichts darüber, wie eine Verbindung an ihrem Einbauort beansprucht wird.
• Bohrung 0,1 mm über dem Hülsendurchmesser: So weit fällt das Nietloch bei Standardausführungen aus; die Lochmaße dieser Reihe halten das ein.

Häufige Fragen

Warum zählt der Klemmbereich mehr als die Nietlänge?

Er beschreibt, welche Materialstärken der Niet tatsächlich zusammenzieht. Bleibt die Dicke darunter, ragt der Dorn zu weit hindurch, der Schließkopf faltet sich nicht richtig auf und die Verbindung klappert. Liegt sie darüber, kann der Dorn abreißen, bevor der Schließkopf fertig geformt ist: Die Niete wirkt gesetzt, sitzt aber lose.

Schließen die Niete das Bohrloch wasserdicht ab?

Spritzwasserdicht abschließen können geschlossene Ausführungen, auch Becher- oder Dichtblindniete genannt, und auch das nur bei sauber vorbereiteter Bohrung. Für diese Reihe wird eine Dichtwirkung nicht zugesagt.

Wie nah darf ein Niet an die Blechkante rücken?

Damit eine Nietverbindung die größtmögliche Festigkeit erreicht, sollte der Abstand von der Nietmittelachse zur Bauteilkante nicht unter dem Zweifachen des Schaftdurchmessers liegen.
