Blockseilrolle 1-rollig, Stahl verzinkt

Eine Scheibe, die den Zug in eine andere Richtung schickt

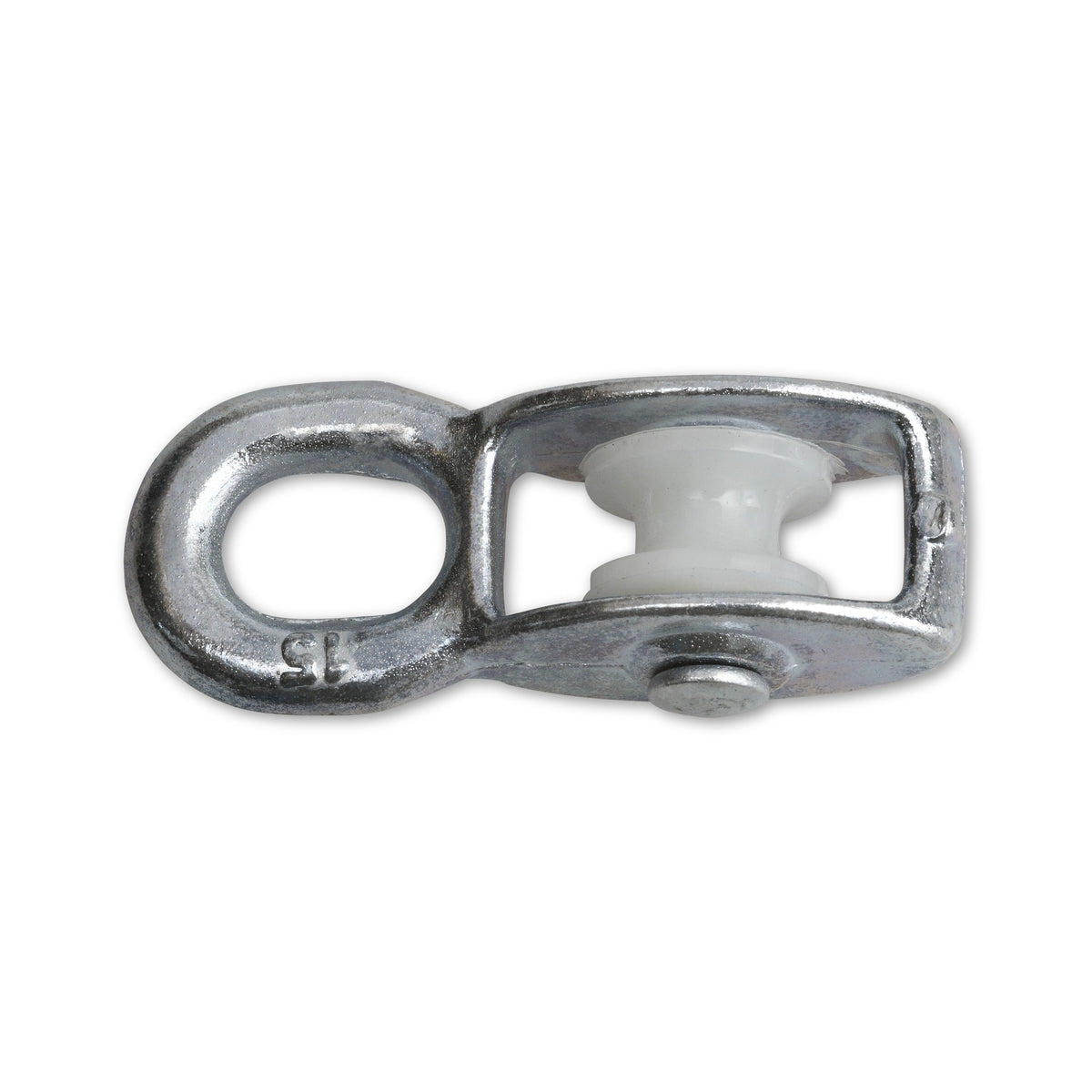

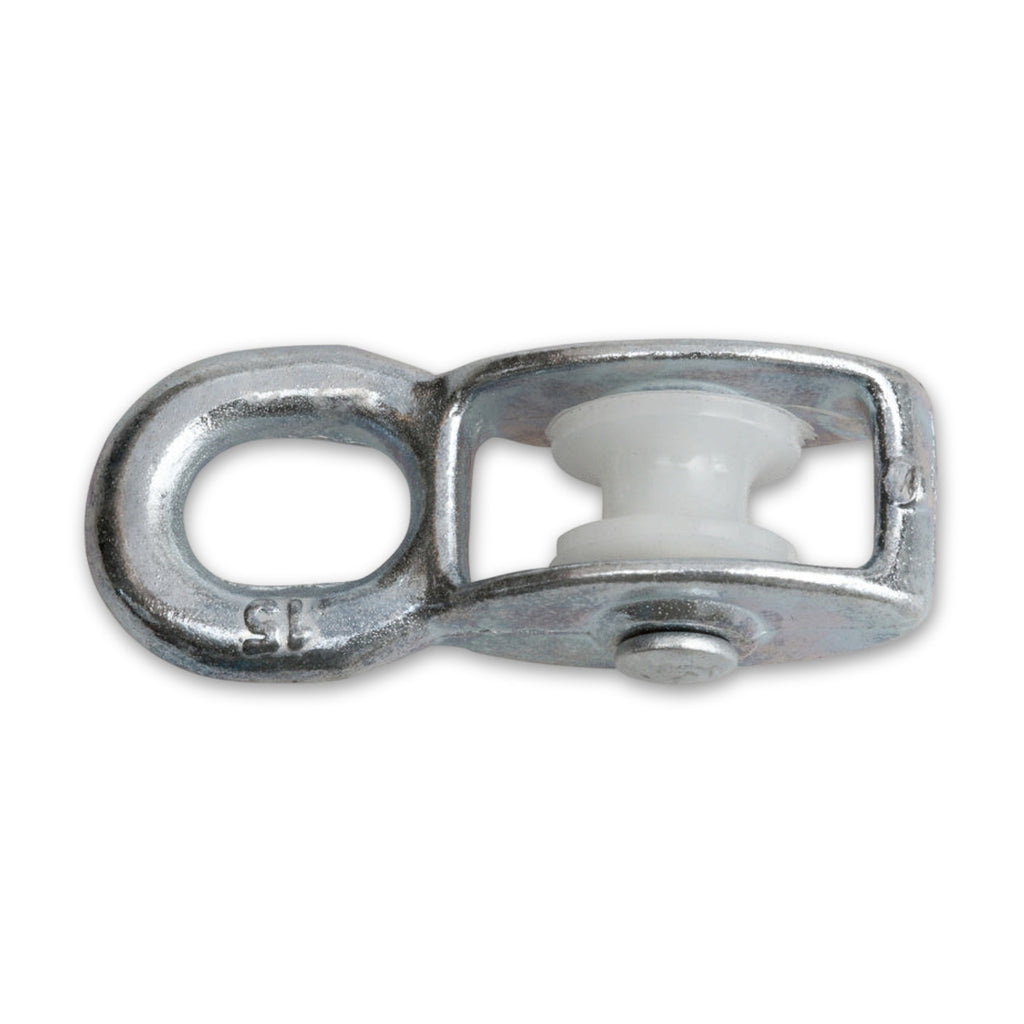

In diesem Gehäuse sitzt eine einzelne Scheibe drehbar, und am Gehäuse sitzt eine Öse zum Einhängen. Wo ein Strang nicht geradeaus weiterlaufen soll, übernimmt eine solche Rolle die Wende. Nach einer Darstellung zum Flaschenzug lenkt eine oben eingehängte Rolle die Kraft dabei nur um, sodass eine Last genau um die gezogene Seilstrecke steigt. Hängt die Last stattdessen an einer Rolle innerhalb der Seilschlaufe, halbiert sich die nötige Kraft, und die Last kommt bei gleicher Zugstrecke nur halb so weit nach oben.

Der Rechenwert und das, was am Seil ankommt

Solche Verhältnisse gelten ohne Reibung. In der Wirklichkeit sind nach derselben Darstellung die Verluste an den Umlenkrollen und die des Seils auf ihnen nicht zu unterschätzen, und auch Seil, bewegliche Rollen und die untere Aufhängung bringen eine nennenswerte Masse mit. Am Zugende ist deshalb in jedem Fall mehr aufzuwenden als die Rechnung ergibt. Die Stelle, an der die Öse hängt, muss die dort zu erwartenden Kräfte aufnehmen, und die Rolle ist so anzuordnen, dass die auftretenden Kräfte ihre Lage nicht ungewollt verändern.

Häufige Fragen

Darf an dieser Rolle eine Last gehoben werden?

Für das Heben, Halten und Absenken von Lasten, für das Anschlagen und für jede Anordnung, bei der etwas über Personen läuft, tritt dieser Block nicht an; als Hebezeug, Anschlagmittel, Lastaufnahmemittel und Tragmittel ist er hier nicht geführt. Auch in eine Sicherung von Personen gehört er nicht.

Welche Angaben gehören an einen Seilblock?

Verlangt sind Hersteller oder Lieferer, Baujahr, der Typ bei vorhandener Typenbezeichnung, die Fabrik- oder Seriennummer und die zulässige Belastung, dazu der Seildurchmesser, bei Drahtseilblöcken der größte. Dass eine Ausführung diese Kennzeichnung trägt, dass sie geprüft ist oder dass eine Betriebsanleitung beiliegt, ist damit nicht gesagt.

Bleibt das Seil in der Rille?

Für Seilrollen und die übrigen Bauteile, über die ein Seil läuft, ist eine Gestaltung verlangt, die ein seitliches Ablaufen und ein Herausspringen des Seils verhindert. Ob ein vorhandenes Seil in die Rille einer Ausführung gehört, klärt sich am Seil selbst; Seilart, Seilzustand und die Endverbindungen bleiben gesondert zu beurteilen.
