Bördelrandspannstift Federstahl verzinkt für Beton

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

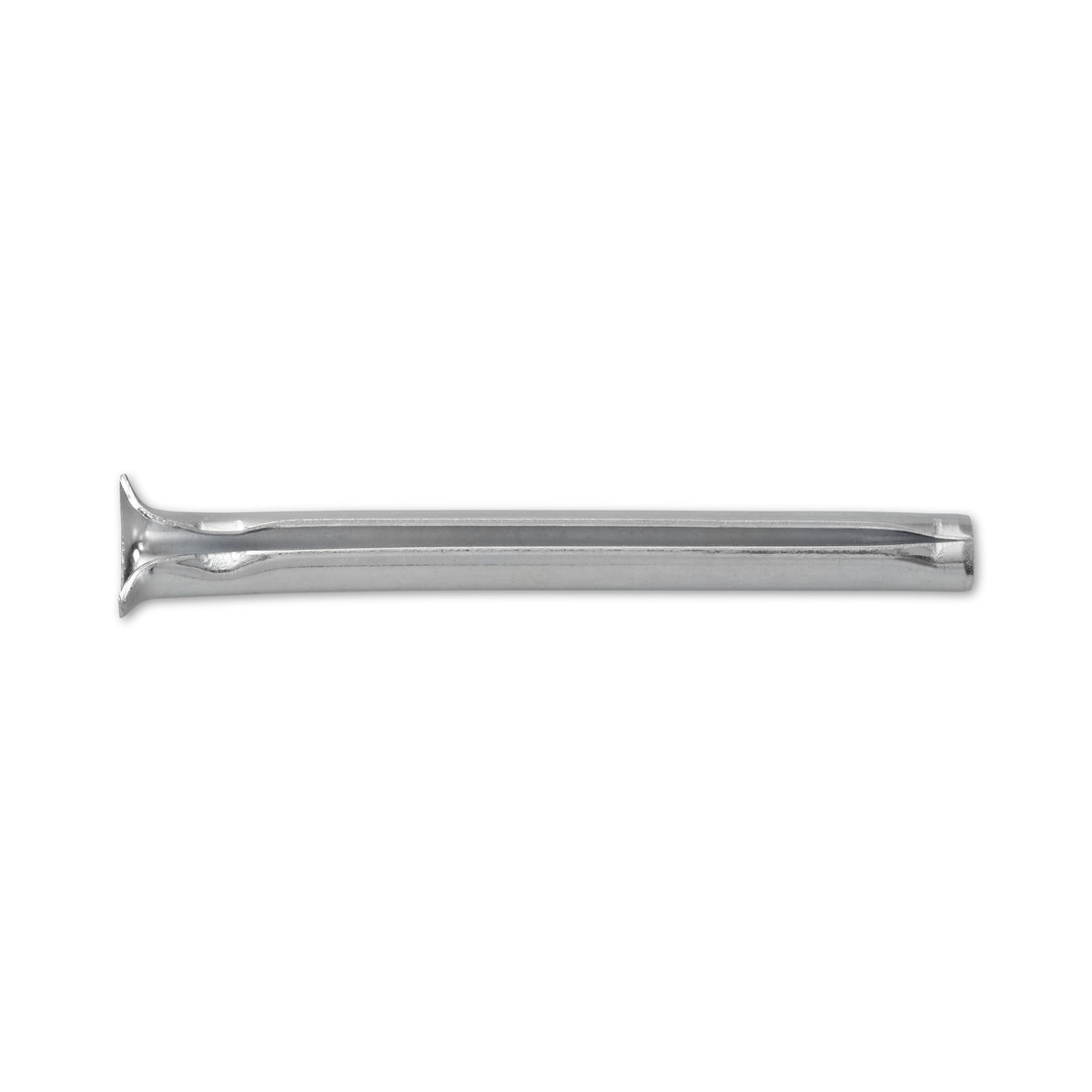

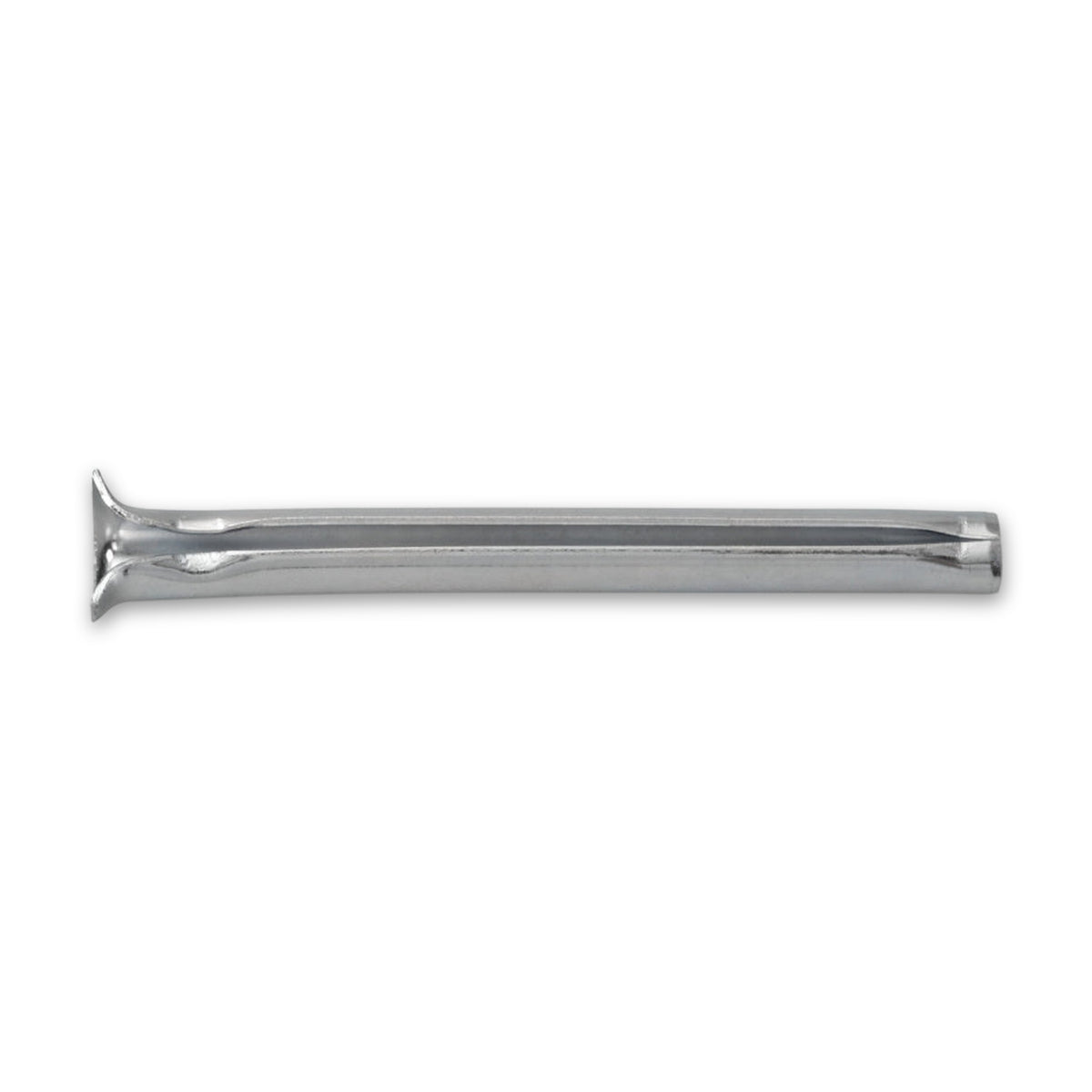

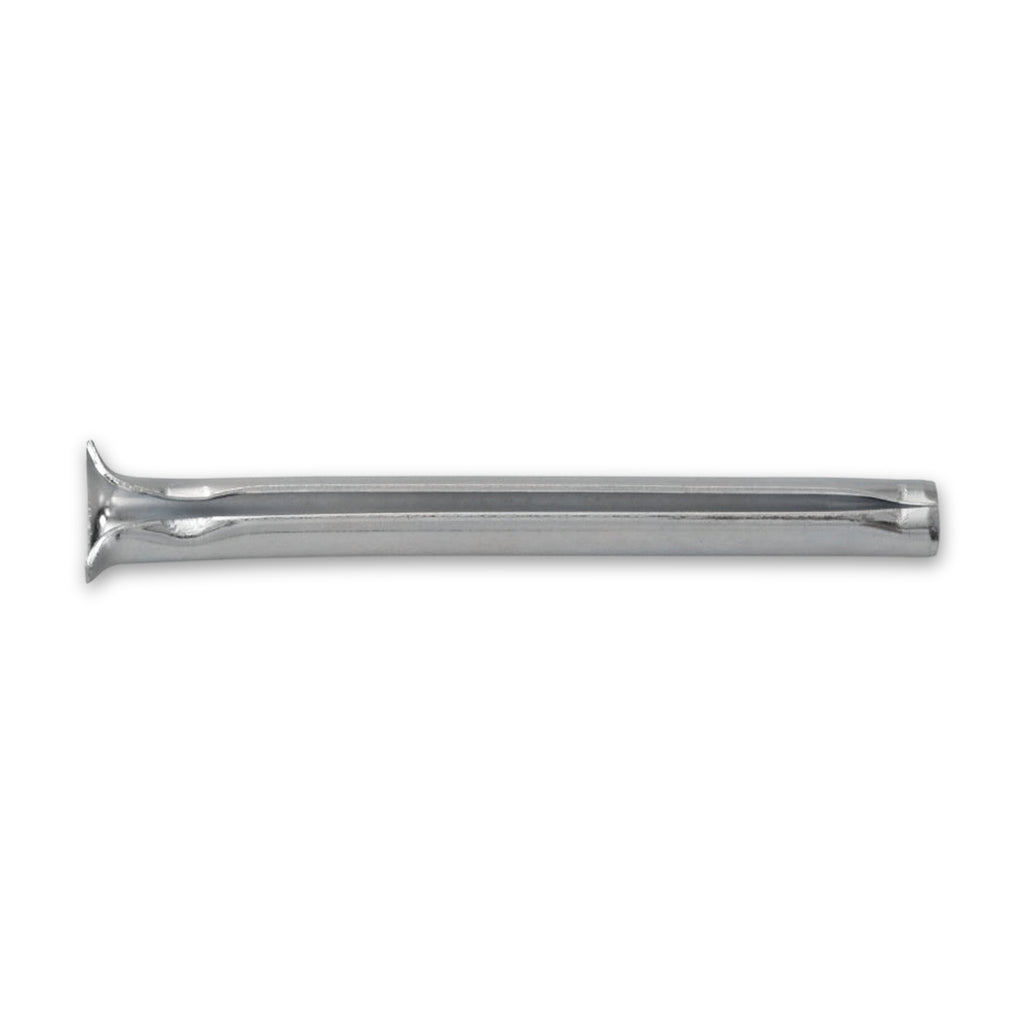

Der Bördelrandspannstift ist ein Befestiger aus verzinktem Federstahl für vorgebohrte Löcher in Beton ab der Druckfestigkeitsklasse C35/45, in Vollziegel, Kalksandvollstein und druckfestem Naturstein. Er wird in Durchsteckmontage gesetzt und verspannt sich auf ganzer Länge im Bohrloch. Gewählt wird nach Nenndurchmesser (6 oder 8 mm) und Dicke des Anbauteils.

Ein Teil statt Dübel und Schraube

Der Stift besteht aus einem einzigen Stück Federstahl. Es sind keine zusätzlichen Schrauben oder Dübel notwendig: Der Stift wird eingeschlagen und verspannt sich dabei im Bohrloch. Im Handel läuft die Bauart auch unter den Namen Blitzdübel, Expressnagel, Einschlaghülse oder Bördelrandstift.

Bohren, reinigen, einschlagen

Bei der Durchsteckmontage liegt das Anbauteil schon an seinem Platz, gebohrt und gesetzt wird durch das Bauteil hindurch. Zuerst wird das Bohrloch hergestellt, wobei der empfohlene Durchmesser exakt einzuhalten ist. Dann wird es vom Bohrmehl gereinigt, und zuletzt wird der Stift eingeschlagen. Gebohrt wird tiefer, als der Stift einbindet.

Die Länge folgt aus der Dicke des Anbauteils

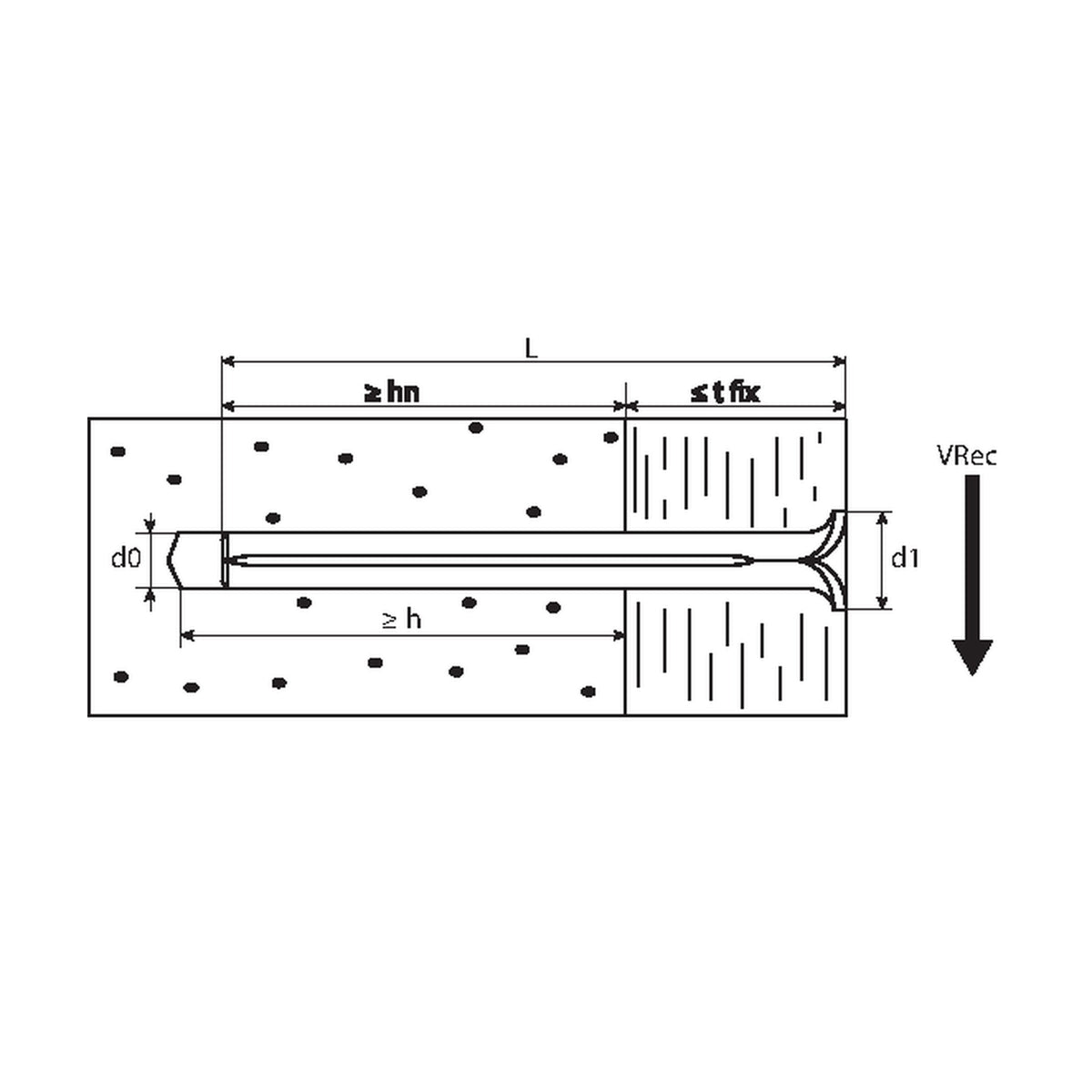

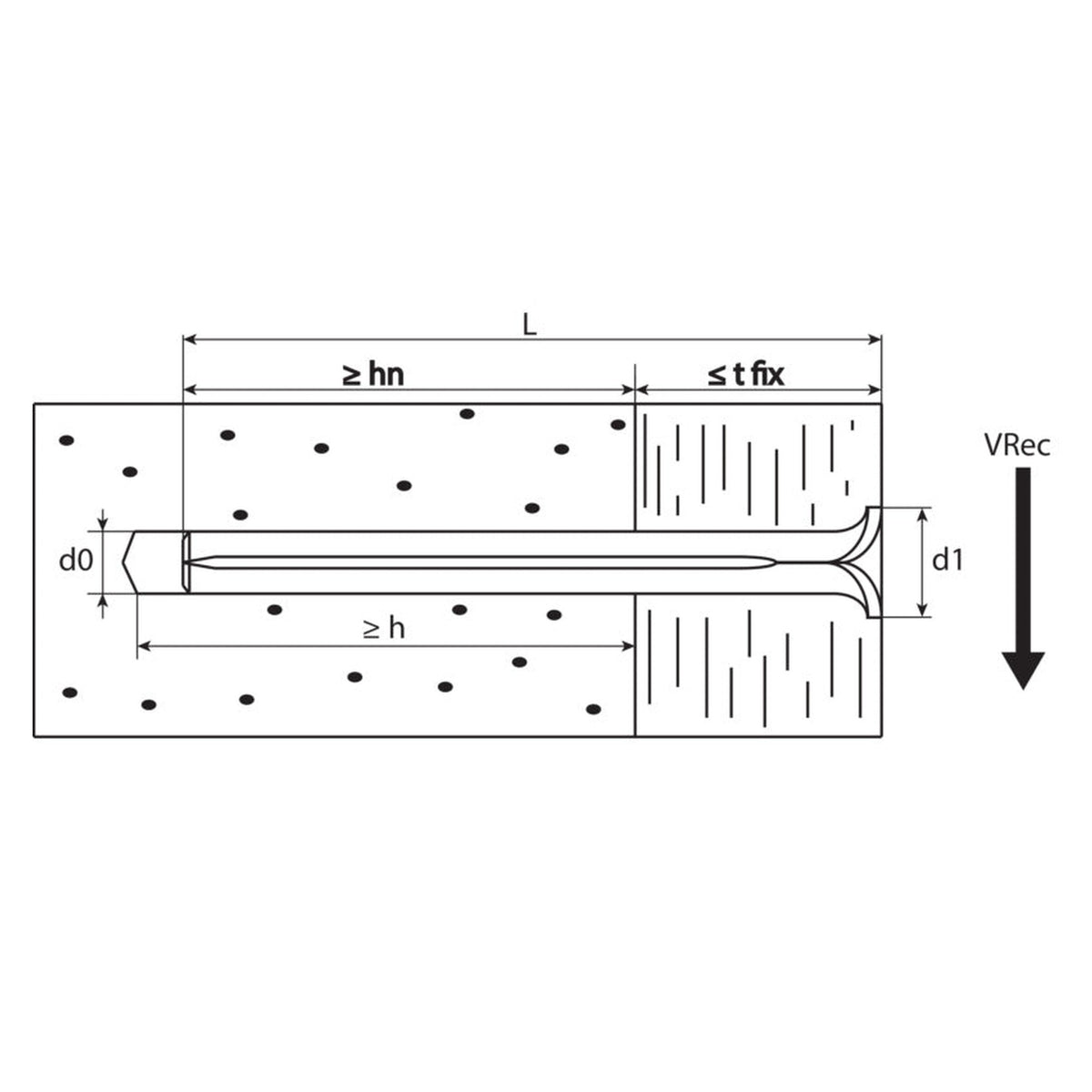

Die Nennlänge ergibt sich aus der größten Dicke des Anbauteils plus der kleinsten Einbautiefe. Diese beträgt beim 6-mm-Stift 30 mm, beim 8-mm-Stift 40 mm. Ein Anbauteil von 50 mm Dicke führt deshalb beim 8-mm-Stift zur Nennlänge 90 mm, beim 6-mm-Stift zur Nennlänge 80 mm.

Einsatz bei Verlattung und Isolierung

Die Einsatzgebiete sind Isolierung und Verlattung. Genutzt wird das von Zimmerern, Ausbaubetrieben und Heimwerkern.

Häufige Fragen

In welchen Untergründen wird der Stift gesetzt?

In Beton ab der Druckfestigkeitsklasse C35/45, in Vollziegel, Kalksandvollstein und druckfestem Naturstein. Für Lochziegel, Porenbeton und weicheren Beton kommen Dübel in Frage, die für diese Baustoffe ausgelegt sind. Die Betonklasse zeigen die Planunterlagen; vor Ort sind Feuchtigkeit, Risse und Lunker im Beton zu beachten.

Was braucht es außer dem Stift?

Einen Bohrer passend zum Nenndurchmesser, einen Hammer und eine Möglichkeit, das Bohrloch zu reinigen; Schraube oder Hülse sind nicht nötig. Halteteller oder Scheiben gehören nicht zum Lieferumfang; wer Isolierung befestigt, besorgt ein Gegenstück gesondert und prüft die Passung selbst.

Ist der Stift für Decken, Geländer oder Fassaden geeignet?

Nein, dafür ist er nicht vorgesehen. Eine ständig wirkende Zugbelastung ist nur als Schrägzug unter mindestens 10° zur Stiftachse zulässig. Bei Decken, Geländern, Fassaden und allem, was beim Versagen Personen treffen kann, gehört die Wahl des Befestigers in die Planung.

Produktidentifikation

Artikelnummer	9044606010
EAN / GTIN	4009155738451
Produkttyp	Bördelrandspannstifte

Bestimmungsgemäße Verwendung

Befestigung in Beton ab Druckfestigkeitsklasse C35/45, in Vollziegel, Kalksandvollstein und druckfestem Naturstein.
Einsatzgebiete Isolierung und Verlattung.
Durchsteckmontage in ein vorbereitetes, gereinigtes Bohrloch.
Befestigungen ohne zusätzliche Schraube und ohne zusätzliche Hülse.
Ständig wirkende Zugbelastung nur als Schrägzug unter mindestens 10° zur Stiftachse.

Sicherheits- und Gebrauchshinweise

Eine tragende oder sicherheitsrelevante Befestigung ist nicht zugesagt, ebenso wenig eine Befestigung an Fassaden, abgehängten Decken, Geländern, Brüstungen, Absturzsicherungen, Fluchtwegen, Leitungen der Gebäudetechnik oder an einem Bauteil, dessen Herabfallen Personen treffen kann.
Tragfähigkeits-, Auszugs-, Querlast- und Belastungswerte sind nicht zugesagt; die Angaben zu empfohlener Zuglast und zu Biegemomenten sind keine Zusage über die Belastbarkeit einer Befestigung.
Ein anderer Verankerungsgrund als der angeführte ist nicht zugesagt; das gilt für Beton unterhalb der genannten Klasse, für Lochziegel, Hohlblocksteine und andere Lochbaustoffe, für Porenbeton, Leichtbeton, Estrich, Gipsplatten, Gipskarton, Holzwerkstoffplatten, Putz- und Dämmschichten sowie für Mauerwerk aus unbekanntem Stein.
Eine Befestigung über Kopf ist nicht zugesagt; eine ständig wirkende Zugbelastung darf nur als Schrägzug unter einem Winkel von mindestens 10° zur Stiftachse aufgebracht werden.
Ein Brandverhalten, eine Baustoffklasse und eine Feuerwiderstandsdauer sind nicht zugesagt.
Bei dynamischer, ermüdungsrelevanter oder seismischer Beanspruchung, bei Stößen, Erschütterungen, wechselnden Lasten und Maschinenbetrieb ist nichts zugesagt.
Zu Schichtdicke der Verzinkung, Beständigkeit gegen Witterung, Feuchtigkeit, Tausalz oder Chemikalien, zur Verwendung im Freien, in Feuchträumen und im Erdreich sowie zur Lebensdauer ist nichts zugesagt.
Bohrloch herstellen (empfohlenen Durchmesser exakt einhalten), Bohrloch reinigen, Spannstift einschlagen (Durchsteckmontage).
Allgemeine Montageregeln für Dübelverankerungen: Auswahl, Planung und Bemessung einer Verankerung gehören nicht zu den Aufgaben der Montage; senkrecht zur Oberfläche bohren, Bohrloch vom Bohrmehl säubern, festgelegte Verankerungstiefe einhalten, Rand- und Achsabstände ohne Minustoleranz wahren. Ein Bohrloch, aus dem ein Befestigungsmittel wieder ausgebaut wurde, gilt als Fehlbohrung.
Ein Wiederausbau, ein zweites Setzen oder eine Wiederverwendung ist nicht zugesagt.
Zubehör wie Halteteller oder Scheiben gehört nicht zum Lieferumfang, und eine Passung zu einem solchen Teil ist nicht zugesagt.
Kein Spielzeug: außer Reichweite von Kindern aufbewahren; für Kleinkinder bestehen Erstickungs- und Verletzungsgefahr.

Hersteller	SWG Schraubenwerk Gaisbach GmbH
Straße und Nummer	Am Bahnhof 50
PLZ	74638
Ort	Waldenburg
Land	Deutschland
Elektronischer Kontakt	info@swg.de

Material / Zusammensetzung

Material	Grundwerkstoff: Federstahl; Oberfläche: blau verzinkt

Technische Daten

Nennlänge: 60 mm, 80 mm (6 mm); 70 mm, 90 mm, 110 mm, 130 mm, 150 mm (8 mm)
Bohrlochdurchmesser, kleinster: 6 mm (Nenndurchmesser 6 mm); 8 mm (Nenndurchmesser 8 mm)
Bohrlochtiefe, kleinste: 35 mm (6 x 60 mm); 40 mm (6 x 80 mm); 50 mm (alle 8-mm-Stifte)
Einbautiefe, kleinste: 30 mm (6 mm); 40 mm (8 mm)
Verankerungstiefe, kleinste: 30 mm (6 mm); 40 mm (8 mm)
Größte Dicke des Anbauteils: 30 mm (Nennlänge 60 und 70 mm); 50 mm (Nennlänge 80 und 90 mm); 70 mm (Nennlänge 110 mm); 90 mm (Nennlänge 130 mm); 110 mm (Nennlänge 150 mm)
Kopfdurchmesser: 12 mm (6 mm); 16,5 mm (8 mm)
Materialstärke: 0,75 mm (6 mm); 1 mm (8 mm)
Empfohlene Zuglast in Beton C35/45 (keine Zusage zur Belastbarkeit einer Befestigung): 0,7 kN (6 mm); 1,0 kN (8 mm)
Empfohlenes Biegemoment: 5,5 Nm (6 mm); 14 Nm (8 mm)
Größtes Biegemoment: 5,5 Nm (6 mm); 14 Nm (8 mm)
Verankerungsgrund: Beton ab C35/45, Vollziegel, Kalksandvollstein, druckfester Naturstein
Montage: Durchsteckmontage mit gereinigtem Bohrloch
Verpackung: Karton
Verpackungsmaße Breite x Höhe x Tiefe: 90 x 64,5 x 132 mm (6 x 60 mm); 90 x 82 x 156 mm (6 x 80 mm); 90 x 82 x 205 mm (alle 8-mm-Stifte)
Gewicht: 610 g
Weitere Artikelnummern: 9044606098 (EAN 4053056050556); 9044608098 (EAN 4053056050563); 9044807098 (EAN 4053056050570); 9044809098 (EAN 4053056050587); 9044811198 (EAN 4053056050594); 9044813098 (EAN 4053056050600); 9044815098 (EAN 4053056050617)
