Bohrschraube PH Linsenkopf mit angepresster Scheibe, schwarz verzinkt

Die Auflage endet nicht am Kopfrand

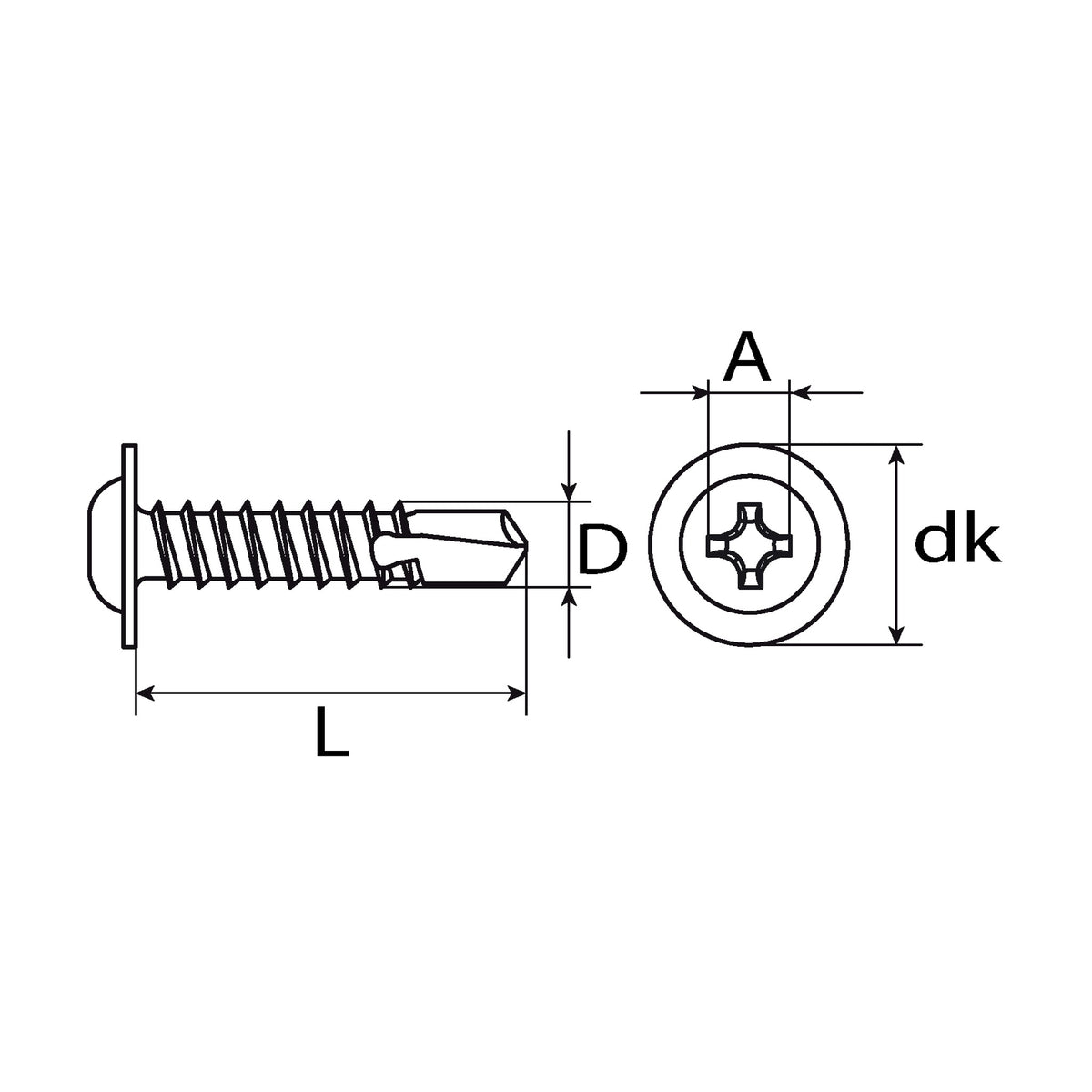

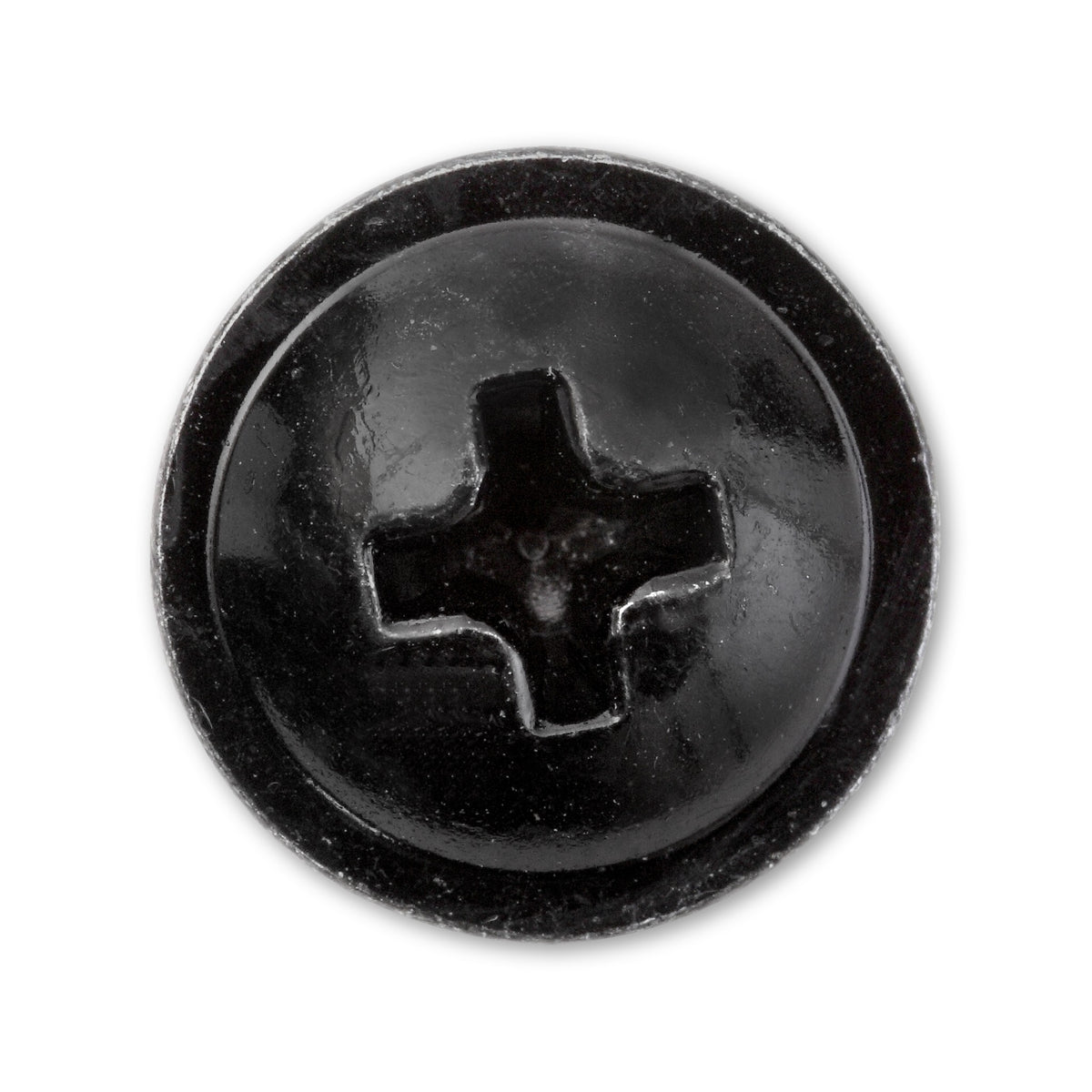

Unter dem Kopf sitzt eine 1,3 mm dicke Scheibe, angepresst statt lose beigelegt. Bei der kleineren der beiden Gewindegrößen misst der Kopf 8,7 mm und die Scheibe 11 mm, bei der stärkeren 9,5 gegenüber 12,5 mm. Auf dem Anbauteil liegt damit ein Ring auf, der ringsum gut einen Millimeter weiter reicht als der Kopf allein.

Das Loch macht die Schraube selbst

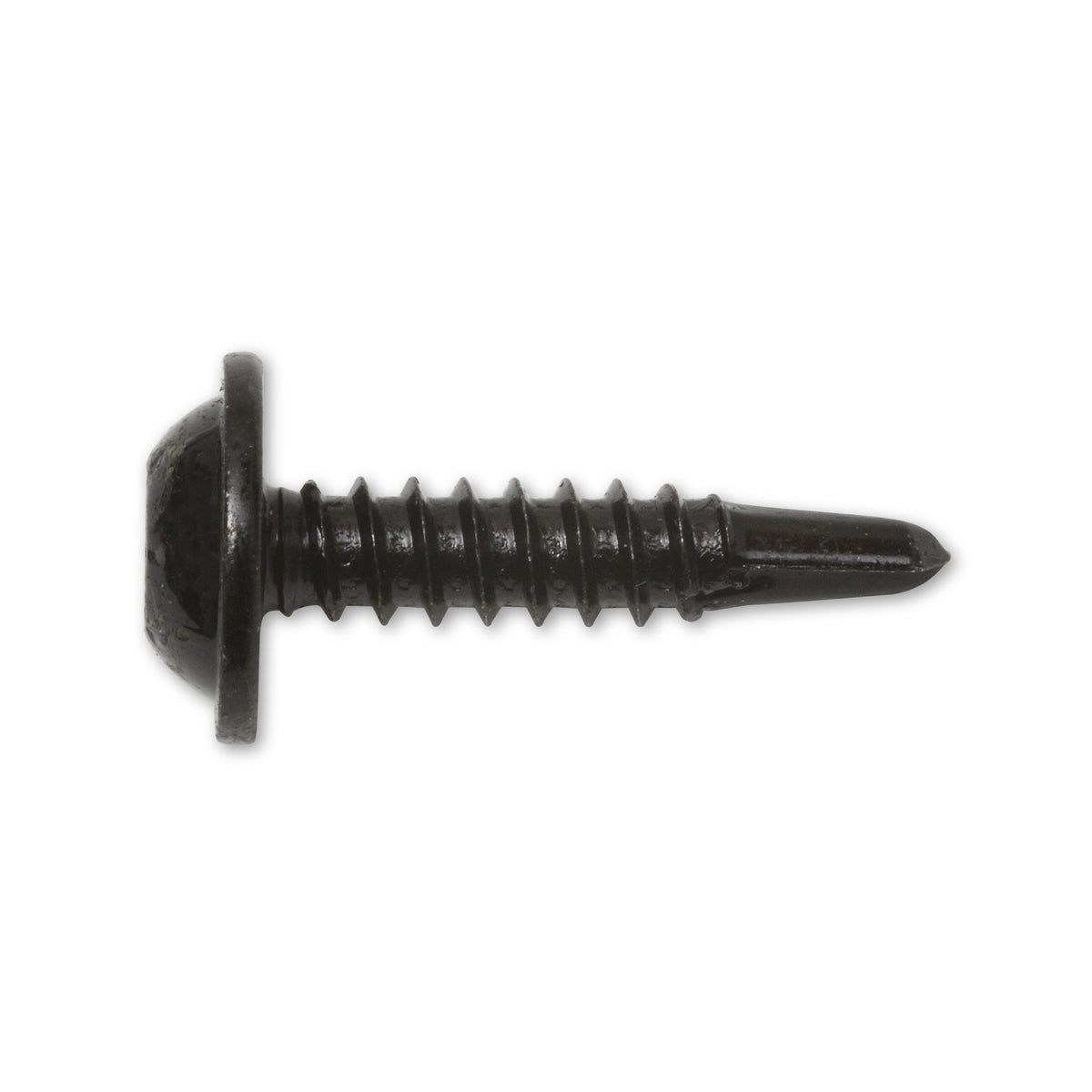

Vorn arbeitet eine Bohrspitze durch das Bauteil, dahinter greift das Blechschraubengewinde. Angesetzt wird also ohne vorbereitete Öffnung. Wie weit die Spitze dabei vorausläuft, ist je Gewindegröße mit 5,8 mm und 7,5 mm angeführt; bei der kürzesten Länge von 13 mm nimmt sie einen guten Teil der Schraube ein.

Was an der Gewindegröße hängt

• Höchste Materialstärke: Angeführt sind 3,1 mm und 3,58 mm. Der Wert gehört zur Gewindegröße und nicht zur Länge, und eine längere Schraube derselben Größe kommt deshalb nicht durch mehr Material.
• Steigung: Mit 1,41 mm und 1,59 mm ist angegeben, wie weit die Schraube je Umdrehung vorrückt. Die stärkere Größe legt pro Drehung also etwas mehr Weg zurück.
• Bohrspitzenbreite: Genannt sind 3,5 mm und 4 mm für die Stelle, an der die Spitze durch das Bauteil geht.

Häufige Fragen

Warum ist die Scheibe angepresst?

Damit entfällt ein zweites Teil, das beim Ansetzen ausgerichtet und festgehalten werden müsste. Scheibe und Schraube kommen als Einheit an die Befestigungsstelle, und die Auflagefläche steht fest, bevor der Bit greift.

Bis zu welcher Materialstärke lässt sich die Schraube ansetzen?

Den Rahmen setzt der Höchstwert der jeweiligen Gewindegröße. Ist die Bohrleistung für das Bauteil zu klein, bleibt der Bohrvorgang unvollendet und die Spitze verstopft. Eine zu große Bohrleistung wiederum kostet in dünnen Bauteilen viel Haltekraft, und für diesen Fall ist der Einsatz ausdrücklich ausgeschlossen.
