Bohrschraube Kreuzschlitz Linsenkopf, Stahl verzinkt, DIN 7504-N

Die Bohrschraube mit Linsenkopf nach DIN 7504 Form N bohrt ihr Loch selbst und verschraubt im selben Arbeitsgang. Sie ist für Verbindungen an Blech und Metallteilen gedacht und in Gewindedurchmessern von 3,5 bis 4,8 mm erhältlich. Alle Größen sind aus verzinktem Stahl und haben einen Kreuzschlitz PH 2.

Einmal ansetzen statt vorbohren und umspannen

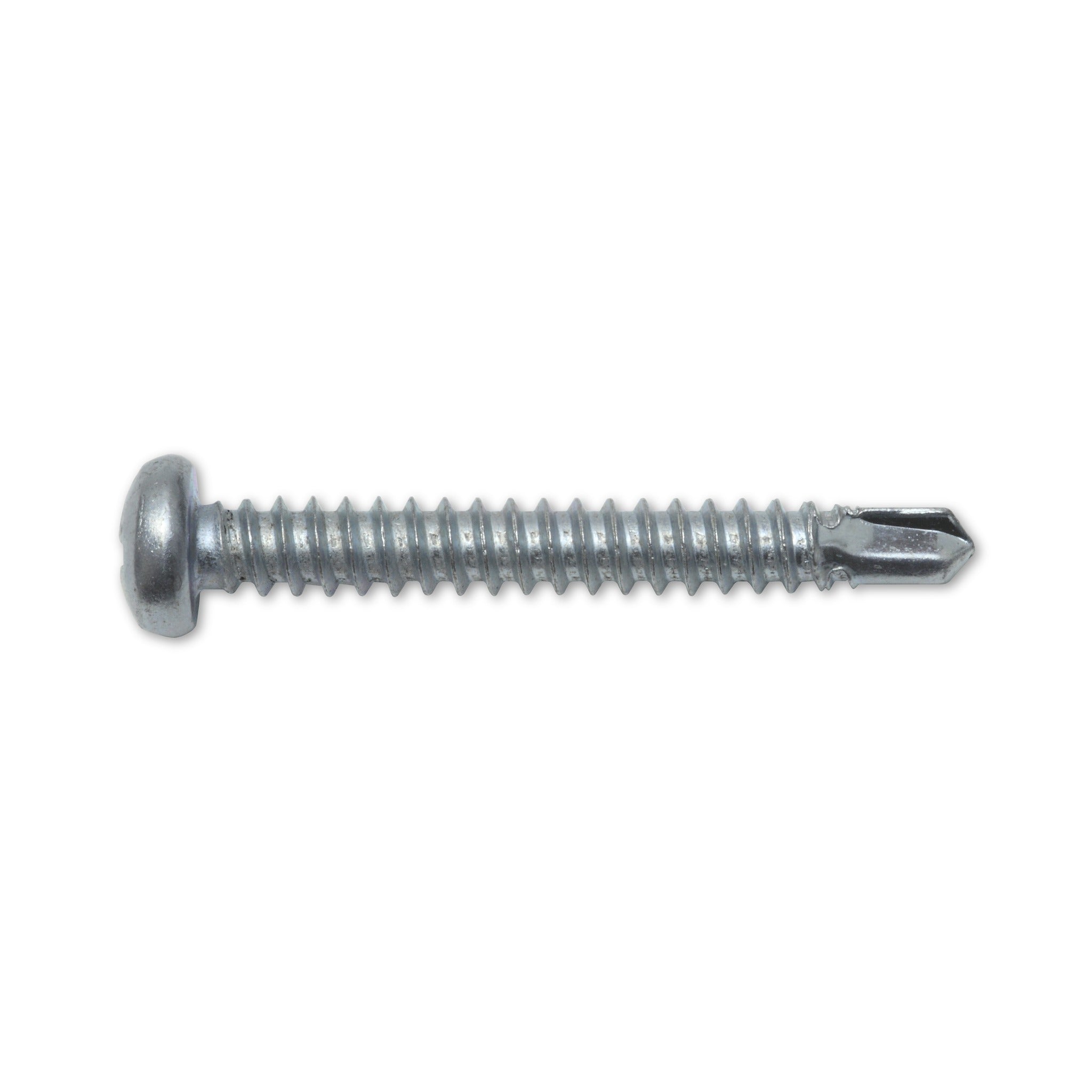

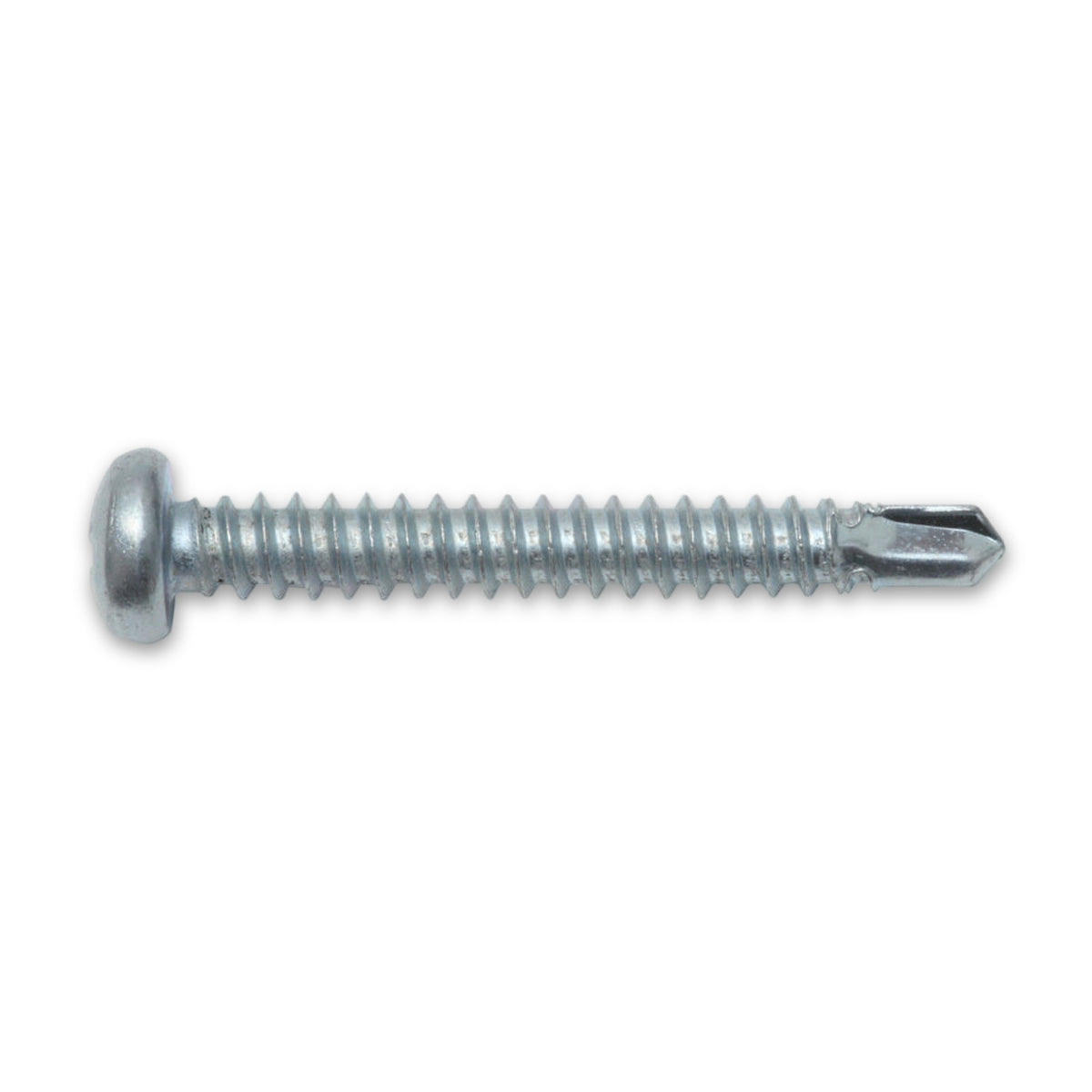

Vorn sitzt eine Bohrspitze, dahinter das Blechschraubengewinde. Die Spitze arbeitet sich durch die Lagen, danach greift das Gewinde und zieht die Teile aneinander. Der Wechsel zwischen Bohrer und Bit entfällt.

Ein flacher Kopf, der ohne Senkung aufliegt

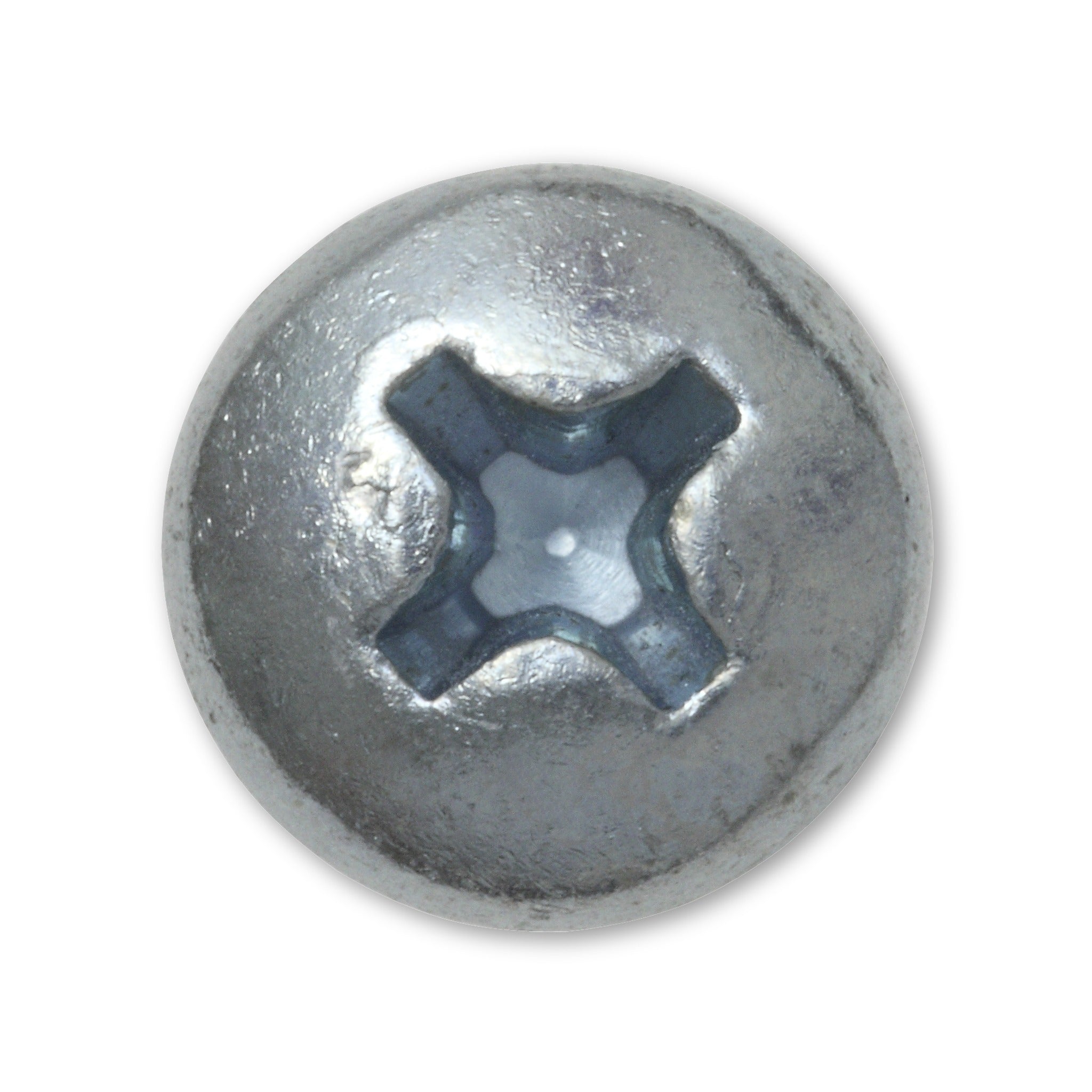

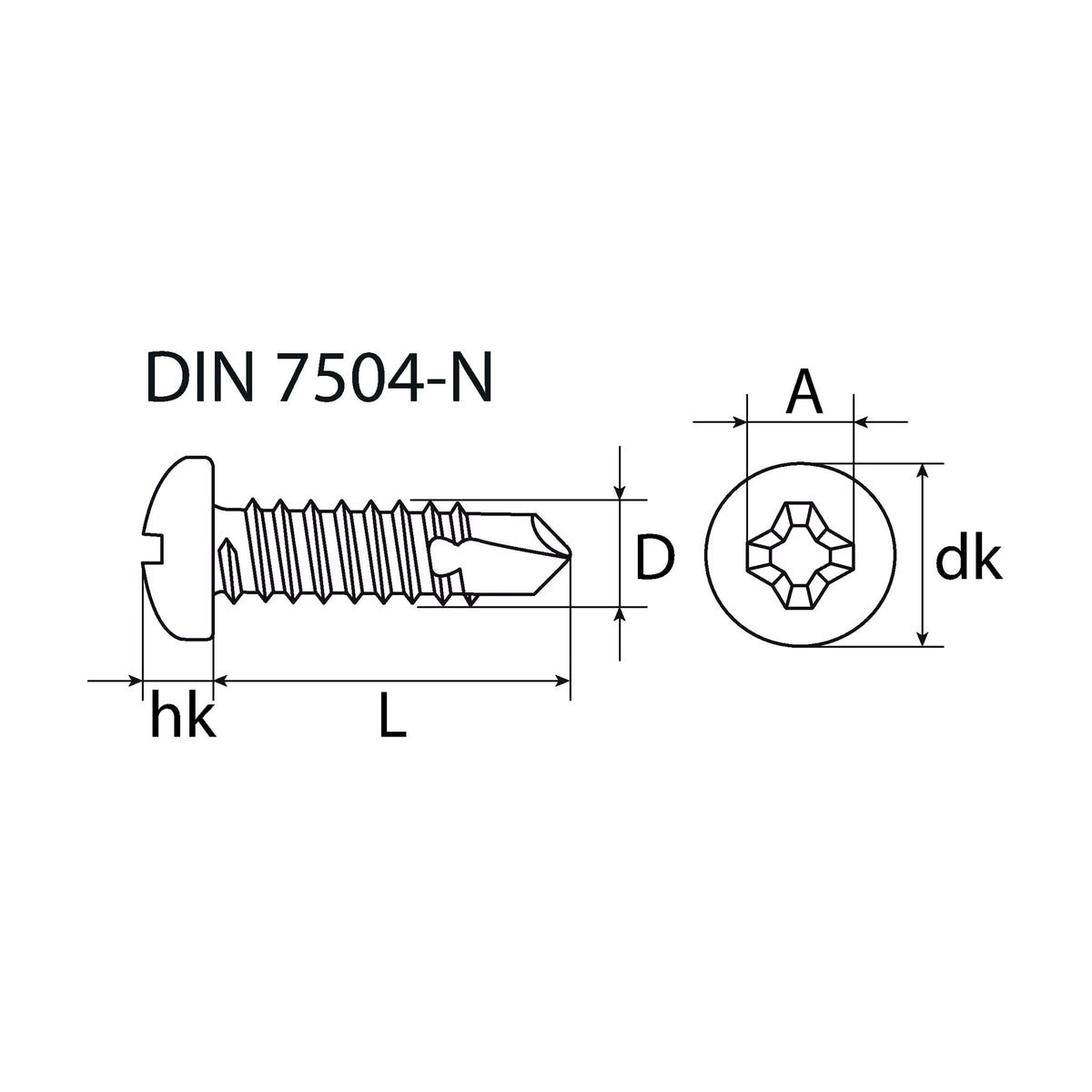

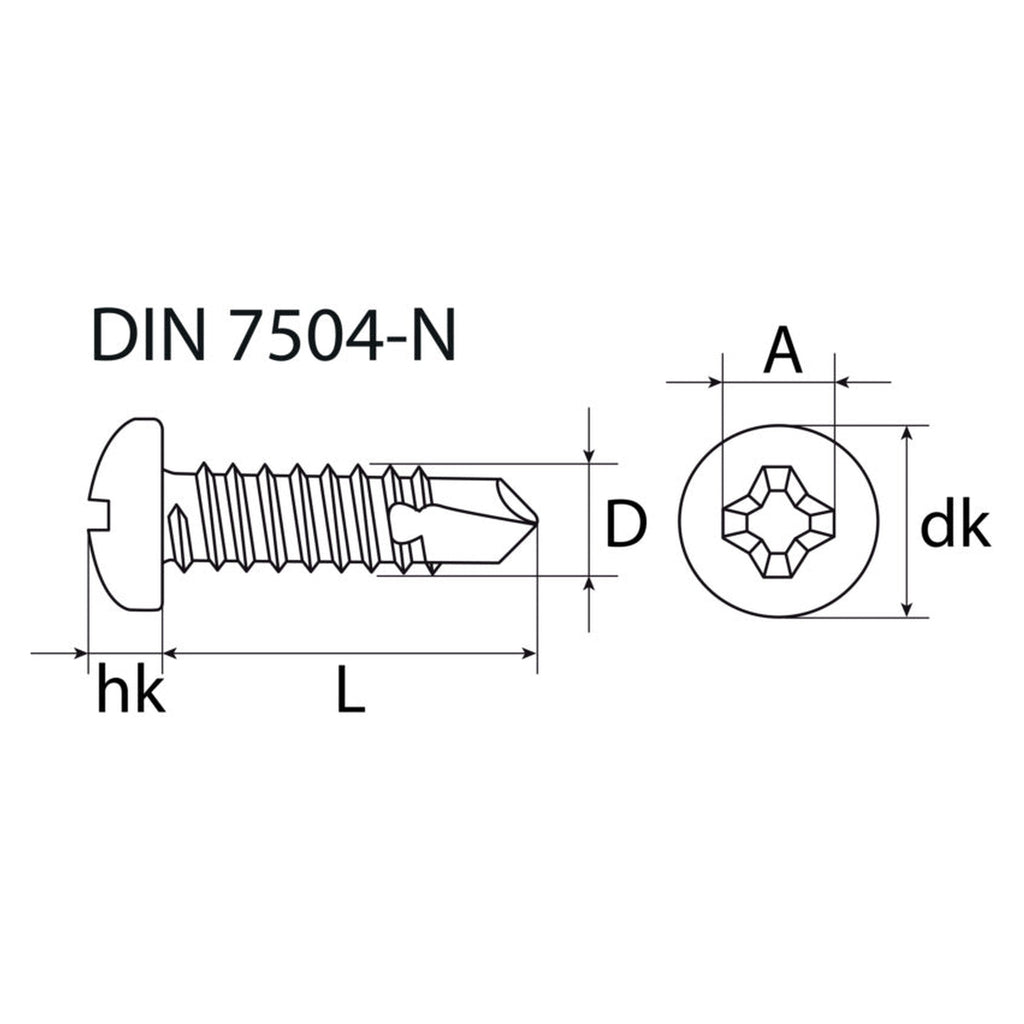

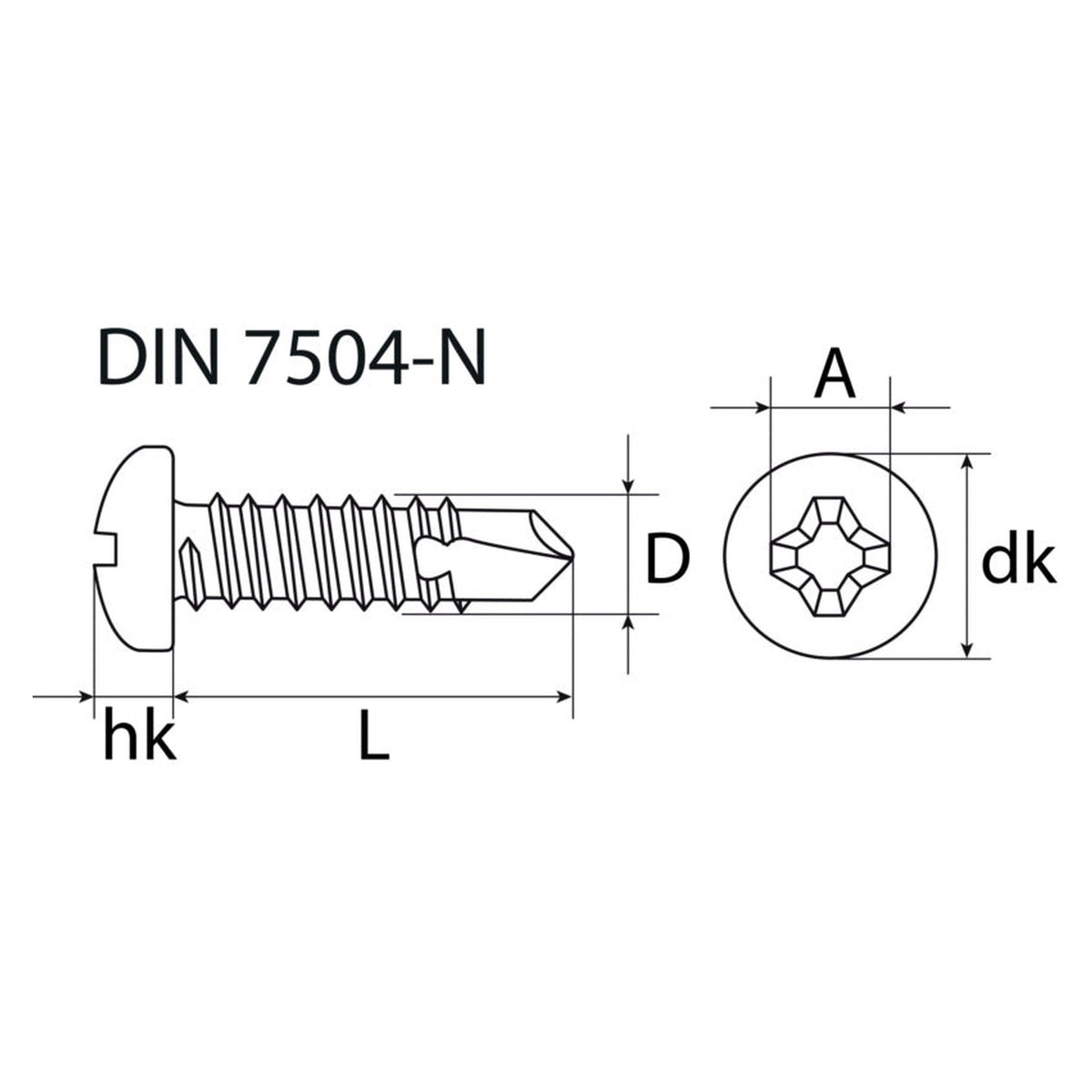

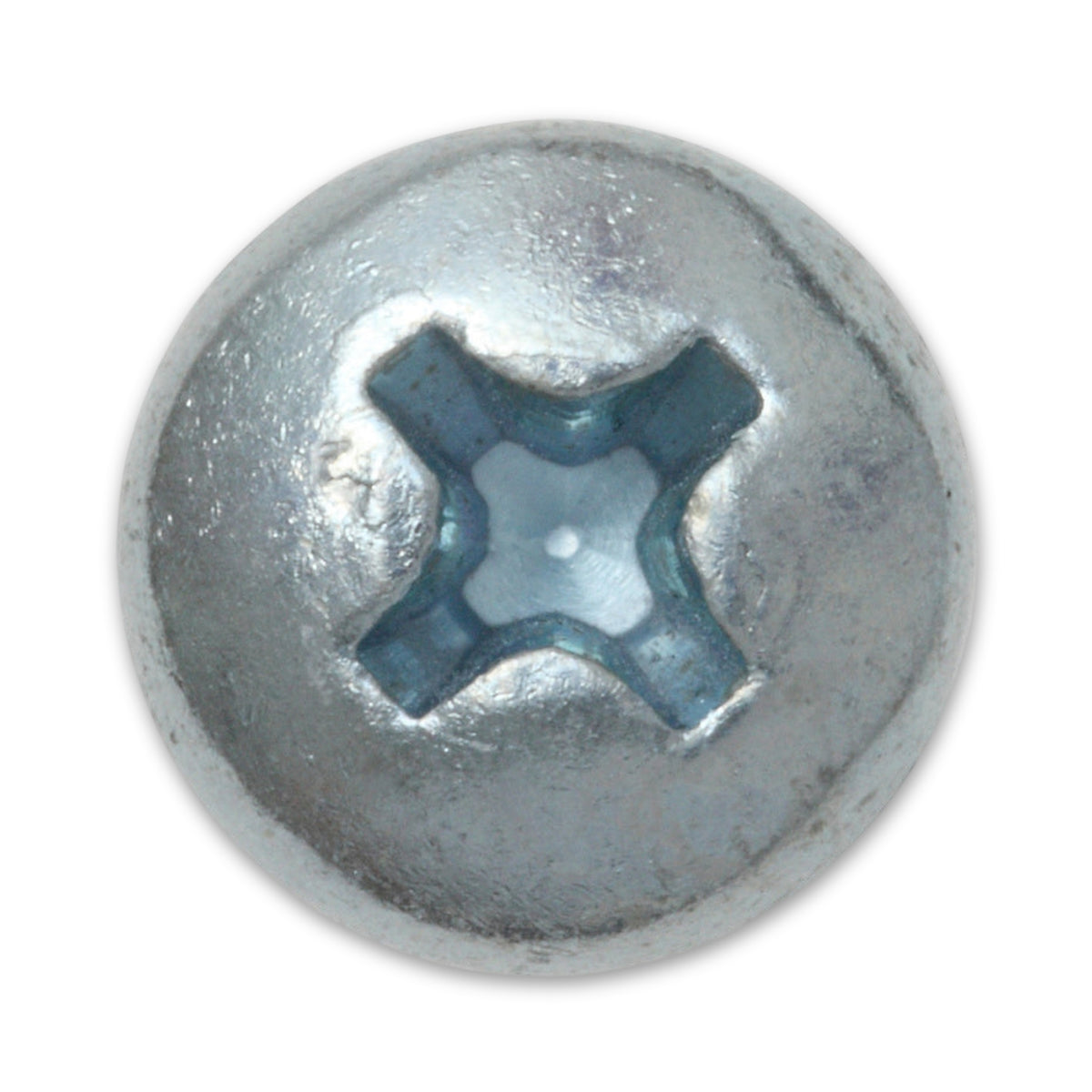

Der Linsenkopf ist leicht gewölbt und steht über der Oberfläche, das Blech braucht keine Senkung. Mit dem Gewinde wächst der Kopf von 6,9 mm Durchmesser bei der 3,5er bis 9,5 mm bei der 4,8er Ausführung und bietet so mehr Auflage auf dem Blech.

Die Auswahl beginnt bei der Bauteildicke

Die Bohrleistung gibt an, wie viel Material die Spitze durchbohren kann; bei aufeinanderliegenden Teilen zählt die Summe beider Dicken. Reicht die Bohrleistung nicht, setzt sich die Spitze zu; ist sie für ein sehr dünnes Bauteil zu groß, leidet die Haltekraft. Bei der Länge hilft keine Faustrechnung: Der klemmende Abschnitt ergibt sich nicht aus Länge minus Bohrspitze, und der erste Gewindegang klemmt nur eingeschränkt.

Typische Arbeiten in Werkstatt und Montage

Metallbau und Blechverarbeitung setzen solche Bohrschrauben für Abdeckungen, Winkel und Profile ein, Lüftungstechnik und Elektroinstallation für Halter und Gehäuse aus Blech, Hausmeisterei und Heimwerker etwa für eine Blechabdeckung an einem Profil. In Feuchträumen und im Freien gehören nach DIN 18360 geeignete Werkstoffe oder Beschichtungen an die Verbindung, etwa nichtrostender Stahl oder Feuerverzinkung.

Häufige Fragen

Welches Bit brauche ich?

Ein Kreuzschlitz-Bit PH 2, für alle Größen dieses Artikels. Ein PZ-Bit sitzt im PH-Kreuzschlitz nicht sauber.

Wie dick dürfen die Bleche sein?

Diese Bauform ist eher für dünnere Bleche gedacht; dickere Bauteile brauchen mehr Bohrleistung. Rechnen Sie die Dicken aller Lagen zusammen und testen Sie die gewählte Größe mit einer Probeverschraubung am eigenen Material.

Kann ich damit Kunststoffteile befestigen?

Nicht, wenn die Schraube im Kunststoff selbst halten soll: Die Norm für Blechschraubenverbindungen nimmt solche Verbindungen aus. Dafür gibt es Schrauben mit eigens geformtem Gewinde; greift das Gewinde im Metall, zählt die Bauteildicke.

Was bedeutet DIN 7504-N?

Form N bezeichnet in der DIN 7504 die Bohrschraube mit Linsenkopf und Kreuzschlitz. Die Ausgabe von 1995 ist zurückgezogen; die mechanischen und funktionellen Eigenschaften von Bohrschrauben behandelt heute DIN EN ISO 10666. Im Handel wird die Form N auch als ISO 15481 geführt.
