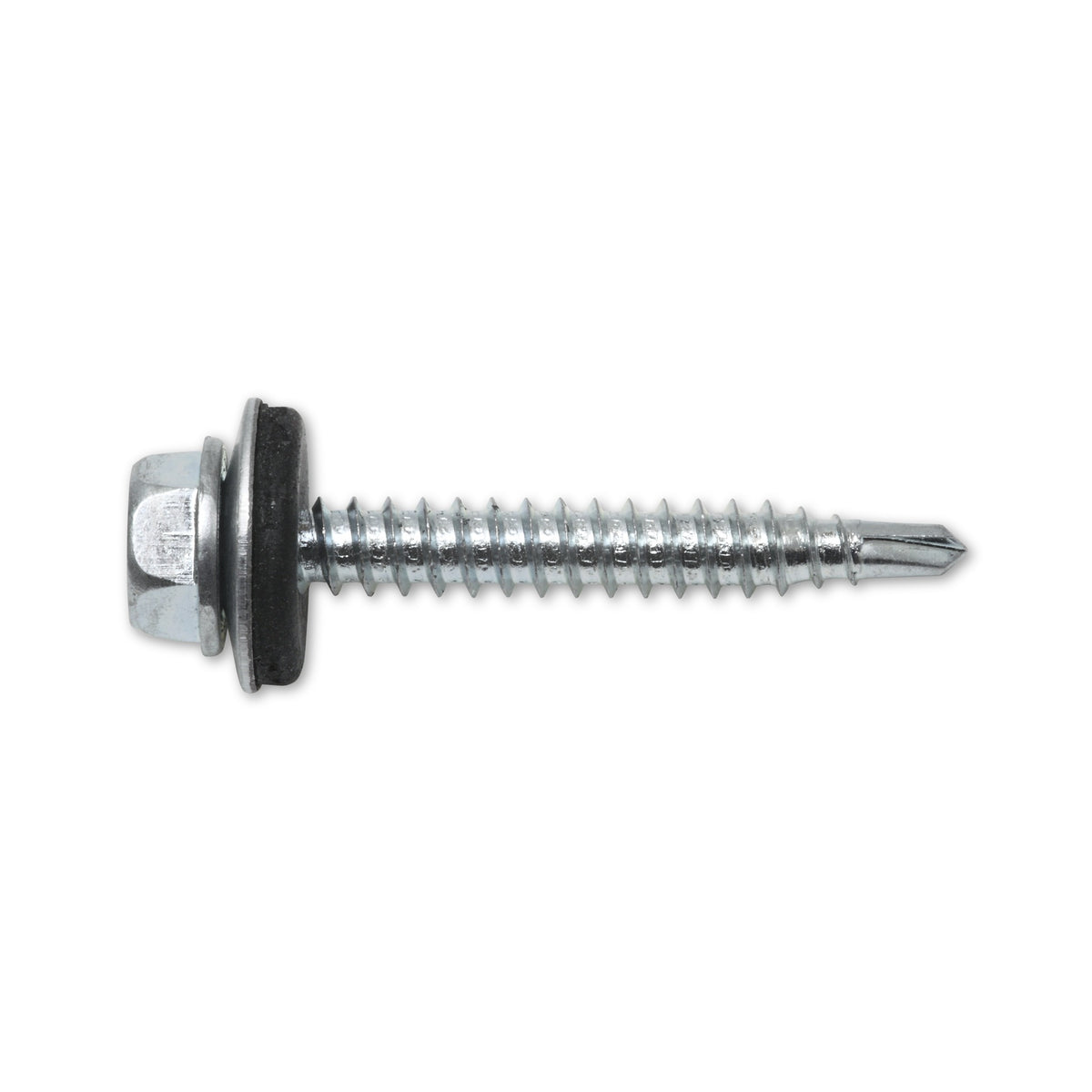

Bohrschraube Sechskantkopf mit Dichtscheibe, verzinkt, 4,8 mm, SW 8

Ein Arbeitsgang statt vorbohren und Scheibe nachlegen

Die Spitze bohrt sich durch das Blech, das Gewinde folgt unmittelbar nach: Das Vorbohren am Stahlprofil entfällt. Unter dem Sechskantkopf sitzt bereits eine Scheibe von 14 mm mit 2,5 mm EPDM-Dichtmaterial, die beim Anziehen unter dem Kopf zu liegen kommt. Die Bohrspitze ist kurz gehalten und misst höchstens 5 mm.

Die Bohrleistung muss zur Blechdicke passen

Was eine Bohrspitze durchbohren kann, ist ihre Bohrleistung; bei Direktauflage zählt die Summe beider Bauteildicken. Reicht sie nicht aus, kommt der Bohrvorgang nicht zum Abschluss und die Spitze setzt sich zu. Umgekehrt schwächt eine zu große Bohrleistung in dünnen Bauteilen die Haltekraft erheblich. Als Verwendung angeführt ist die Fassadenverschraubung von Trapez- oder Wellprofilen auf Stahlprofilflächen sowie die Direktverschraubung von Stahlprofilen auf Stahlunterkonstruktionen.

Was am Kopf sonst noch dranhängt

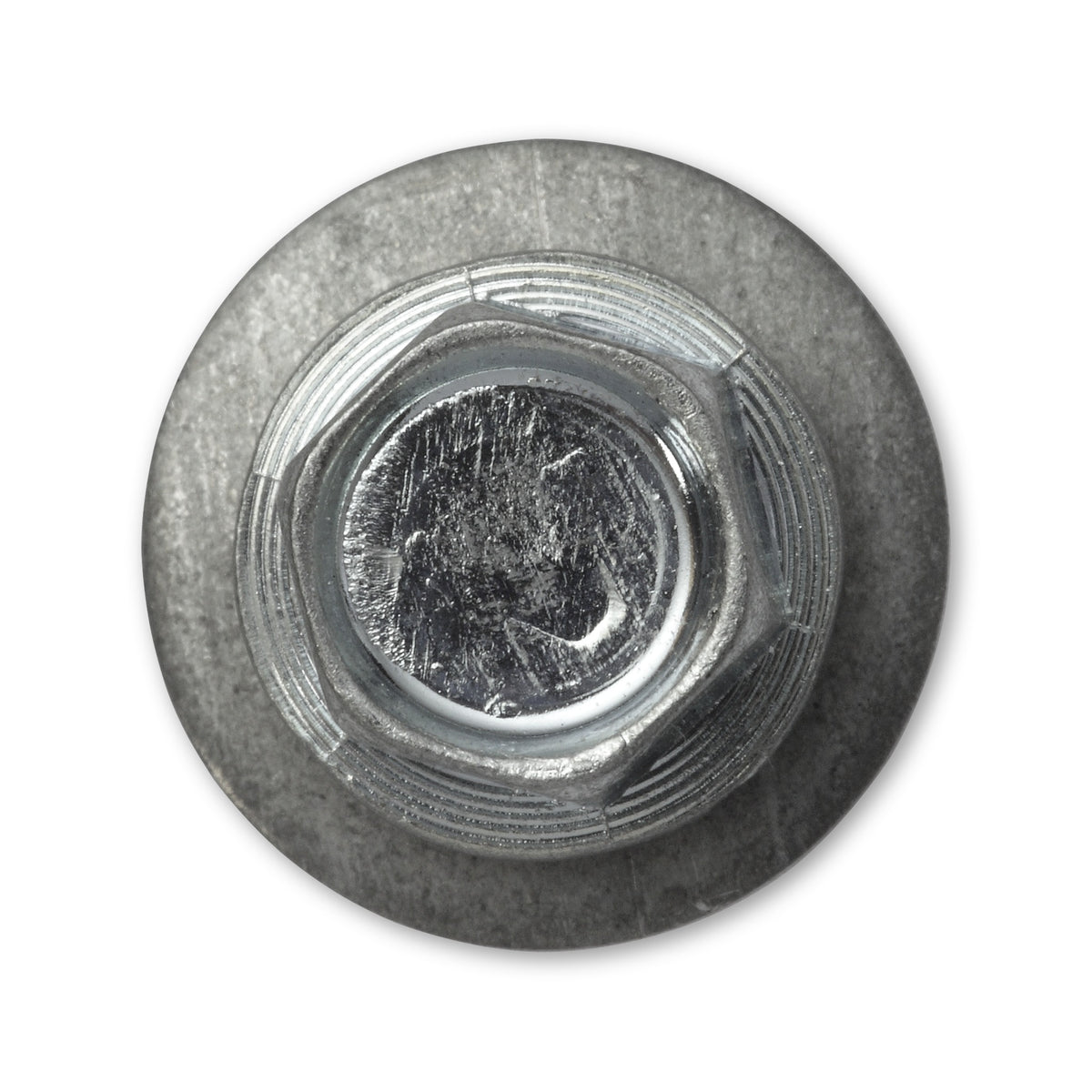

• Scheibe mit Dichtmaterial: 14 mm Durchmesser, 0,8 mm Blech und 2,5 mm EPDM ergeben die Auflage, die nach dem Anziehen über dem Bohrloch steht.
• Unterkopfverstärkung von 5 mm: Der Übergang vom Kopf zum Schaft ist dort verstärkt ausgeführt.
• Vollgewinde: Das Gewinde läuft über die gesamte Schaftlänge, sodass es auf ganzer Strecke greift.
• Farbton: Neben der farblosen Ausführung sind mehrere Farbtöne geführt, die sich an Profilfarben anlehnen.

Häufige Fragen

Was sagt die DIN-Nummer aus?

Eine solche Nummer kennzeichnet Bauform und Maße, hier die Form K nach DIN 7504. Eine Tragfähigkeit oder die Eignung einer bestimmten Verbindung sagt sie nicht zu. Die geprüfte Ausgabe dieser Nummer führt der Normenverlag zudem als zurückgezogen; an ihre Stelle sind mehrere europäische Normen getreten.

Wie dicht wird die Verschraubung?

Die Scheibe mit Dichtmaterial gehört zur Ausführung, eine Dichtheit der fertigen Verbindung ist damit aber nicht zugesagt. Dafür spielen die Auflagefläche am Profil, das rechtwinklige Ansetzen und das Maß des Anziehens zusammen.
