Bohrschraube Sechskantkopf mit Scheibe, Stahl verzinkt, DIN 7504-K

Kein vorbereitetes Loch und kein loses Kleinteil

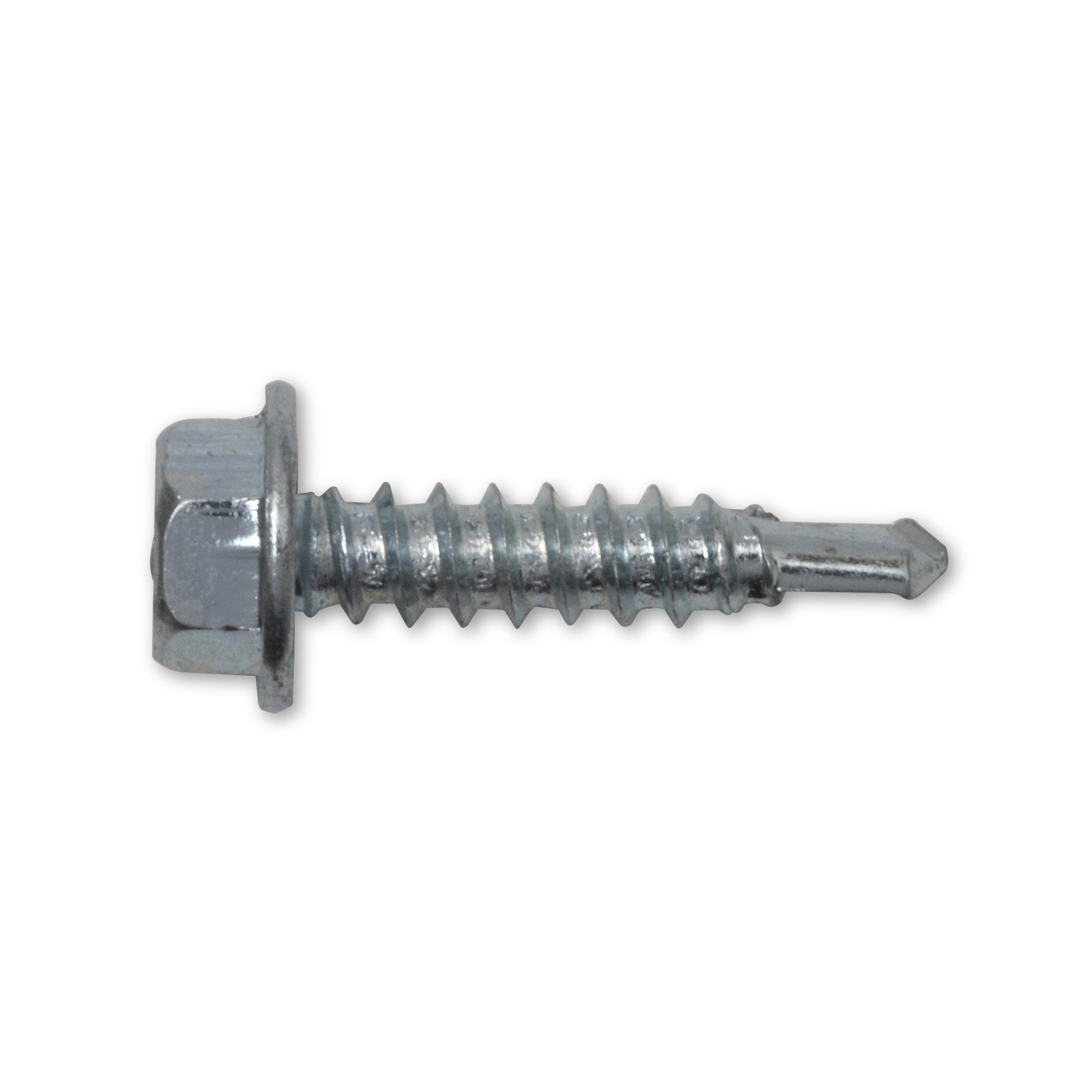

Wer Blech auf einem Träger festmacht, hat vor dem Anziehen sonst zwei Handgriffe vor sich: bohren und die Scheibe auflegen. Beides ist bei dieser Ausführung in das Teil gewandert. Vorn arbeitet eine Bohrspitze, unter dem Sechskantkopf sitzt die Scheibe angepresst. Übrig bleibt ein Arbeitsgang, für den eine Hand das Bauteil halten kann.

Von der Spitze bis zur Scheibe

Beim Eindrehen läuft alles hintereinander ab: Erst arbeitet sich die Spitze durch das Bauteil, dann fasst das Blechschraubengewinde, zuletzt legt sich die Scheibe auf das Blech. Für die Auswahl zählt deshalb nicht allein die Nennlänge, sondern die Bohrleistung der Spitze, also diejenige Bauteildicke, die eine Spitze überhaupt durchbohren kann. Fällt sie zu klein aus, endet der Bohrvorgang nicht und die Spitze setzt sich zu.

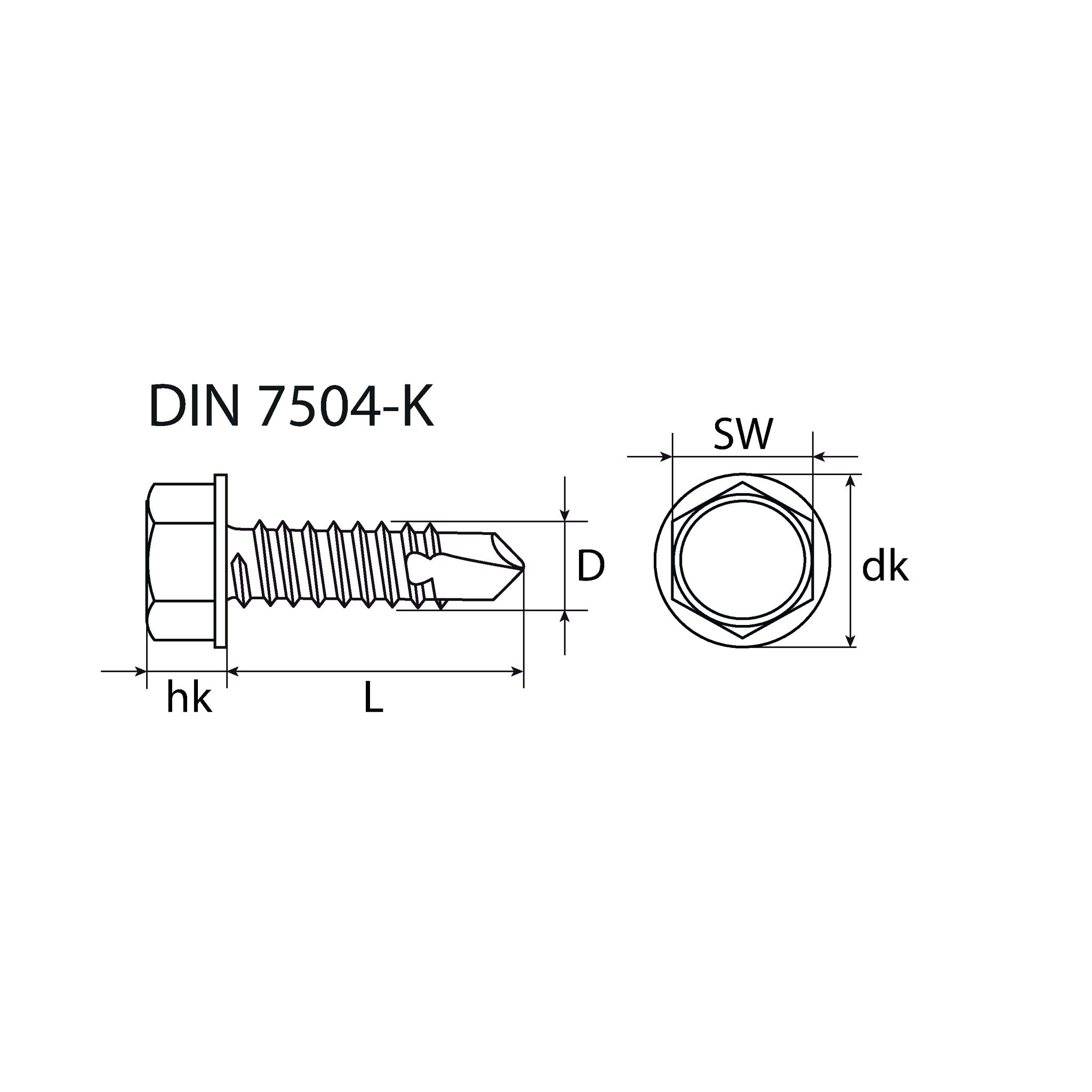

Antrieb, Auflage und Schaftende

• Außensechskant: Gedreht wird mit Nuss oder Steckschlüssel. Die Schlüsselweite wandert mit der Größe von SW5 bis SW10 nach oben; ein einzelner Einsatz deckt die Reihe also nicht ab.

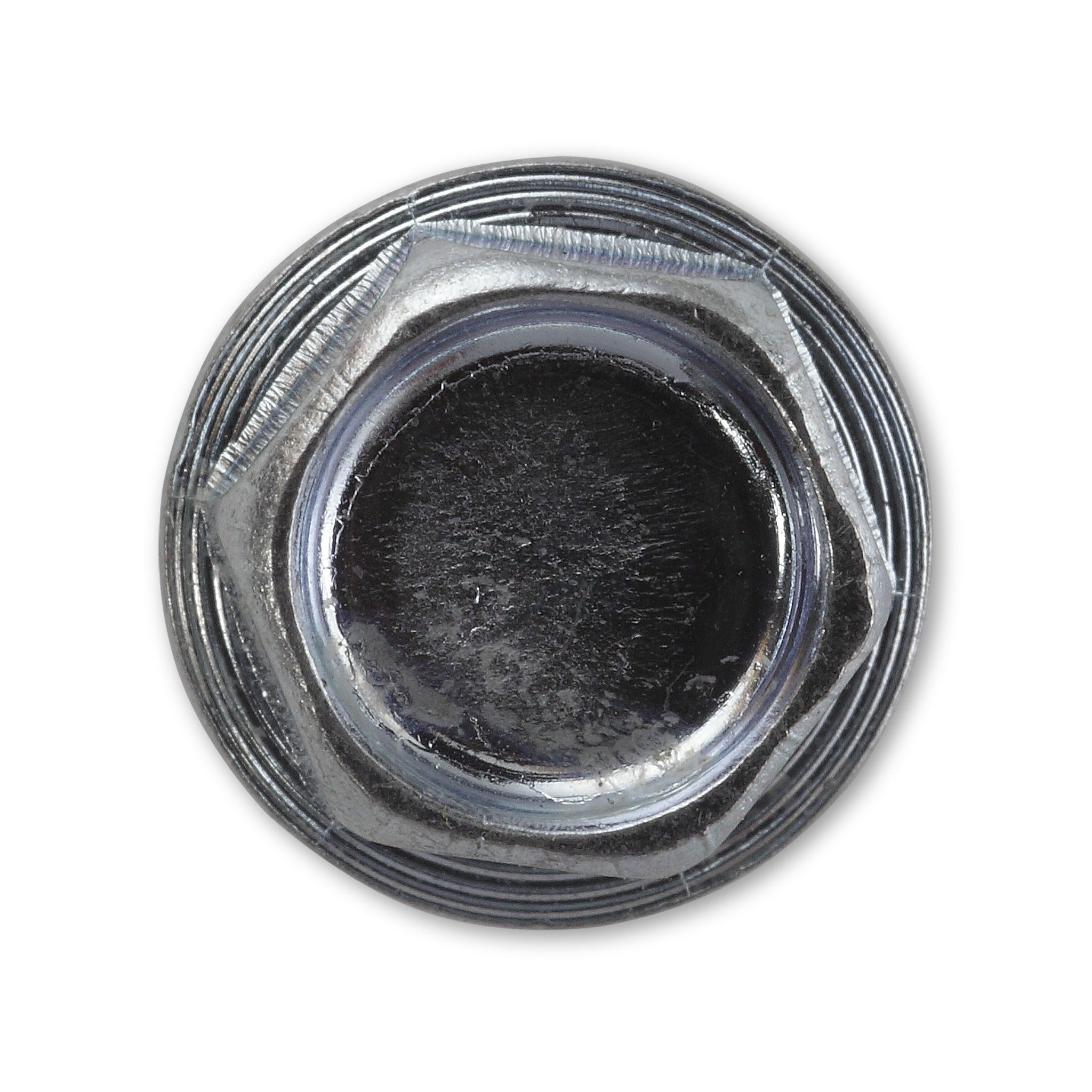

• Angepresste Scheibe: Die Scheibe gehört zum Kopf und wird nicht getrennt aufgelegt. Wie breit sie auf dem Blech aufliegt, wächst mit dem Schaft mit und reicht von 8,3 mm bis 13,5 mm.
• Bohrspitze: Das Schaftende ist als Bohrspitze ausgeführt und trägt je Größe ein eigenes Längenmaß. Aus diesem Maß lässt sich die klemmbare Dicke nicht errechnen; beides sind getrennte Größen.

Häufige Fragen

Worin unterscheidet sich diese Reihe von einer Blechschraube mit Scheibe?

Am Schaftende. Eine Bohrspitze erzeugt das Loch beim Eindrehen; eine gewöhnliche Spitze tut das nicht, dort wird vorher gebohrt, und für den Kernlochdurchmesser gibt eine gültige Norm Richtwerte vor. Aus der gemeinsamen Warengruppenbezeichnung folgt diese Eigenschaft nicht.

Was sagt die Normangabe im Titel über die Belastbarkeit?

Festgelegt sind damit Bauform und Maße einer Ausführung, nicht die Kräfte, die eine fertige Verbindung aufnimmt. Hinzu kommt: Die zu dieser Nummer geprüfte Ausgabe führt der Normenverlag als zurückgezogen. An ihre Stelle sind mehrere EN-ISO-Normen getreten, darunter eine gültige Norm über die mechanischen und funktionellen Eigenschaften von Bohrschrauben mit Blechschraubengewinde.
