Bohrschraube Sechskantkopf mit Scheibe, Stahl verzinkt, DIN 7504-K

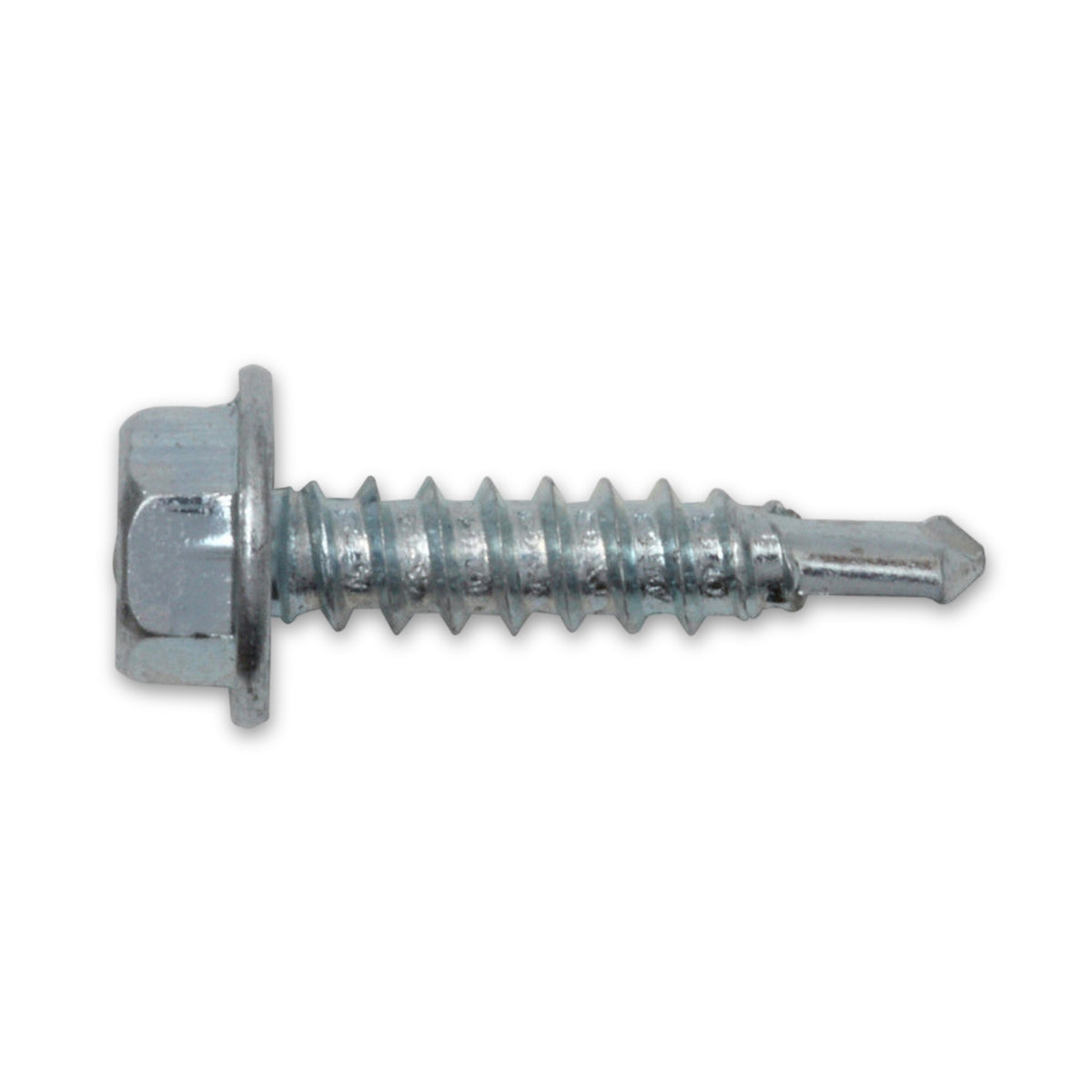

Diese Bohrschraube nach DIN 7504 Form K bringt eine Bohrspitze am Schaftende und eine angepresste Scheibe unter dem Sechskantkopf mit. Sie verschraubt Blechteile auf Metall, ohne dass vorher ein Loch gebohrt wird. Für die Auswahl zählen Durchmesser von 3,5 bis 6,3 mm, Länge und Schlüsselweite.

Ein Arbeitsgang statt Körnen, Vorbohren und Scheibe unterlegen

Eine gewöhnliche Blechschraube verlangt ein vorgebohrtes Kernloch und oft eine lose Scheibe. Hier bohrt die Spitze beim Eindrehen, danach fasst das Blechschraubengewinde. Die Scheibe sitzt fest am Kopf, so bleibt eine Hand für das Bauteil frei.

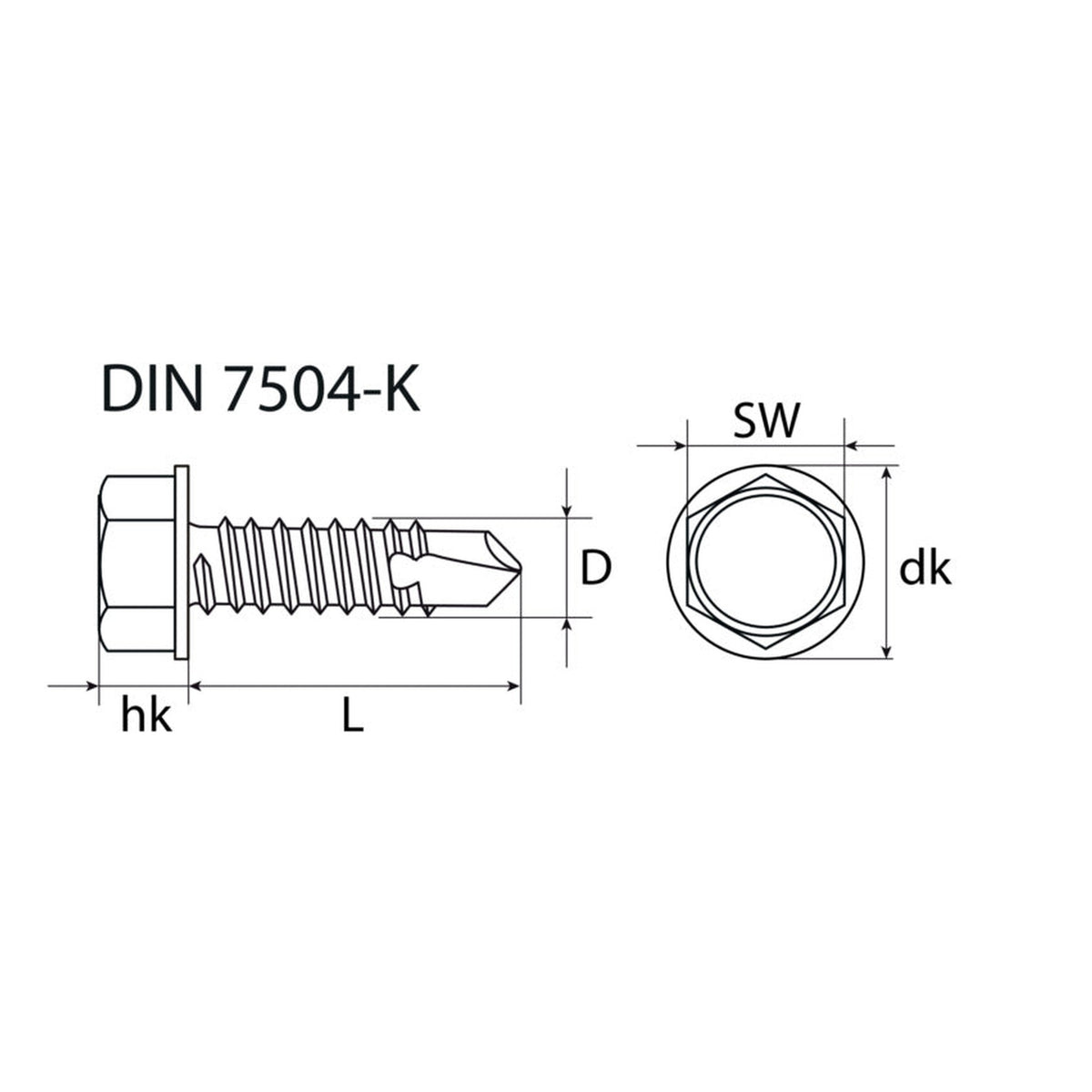

Größe nach Materialstärke und Werkzeug wählen

• Durchmesser: Bei dieser Bauform steigt mit dem Durchmesser die Materialstärke, für die die Schraube ausgelegt ist.
• Länge: Gesamtdicke aller Lagen plus Überstand, denn Bohrspitze und erste Gewindegänge treten auf der Rückseite aus.

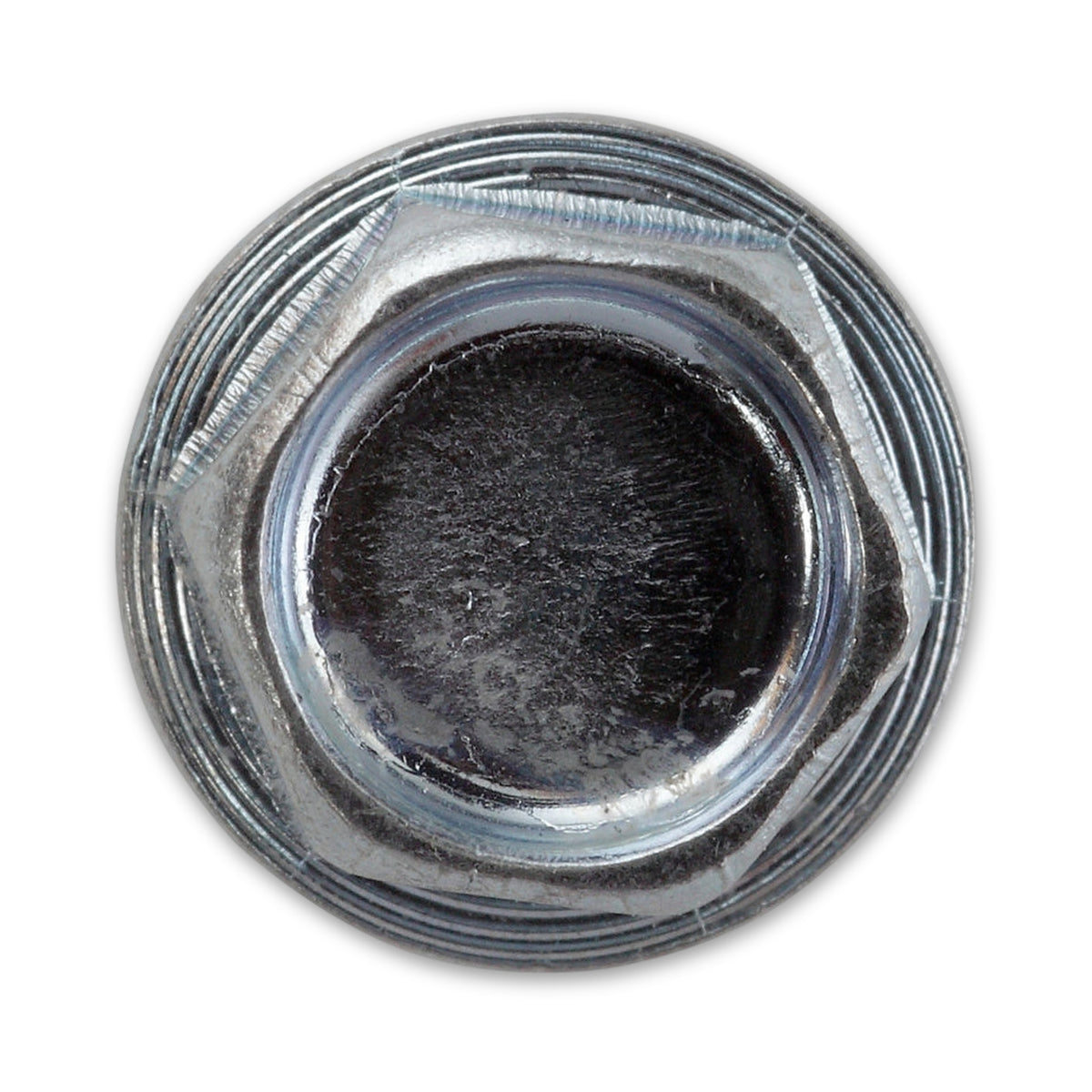

• Scheibe: Sie wächst von 8,3 auf 13,5 mm Durchmesser und verteilt den Druck des Kopfes auf eine breitere Fläche.
• Schlüsselweite (SW): Jeder Durchmesser hat seinen eigenen Außensechskant; für mehrere Größen braucht es mehrere Nusseinsätze.

Gerade ansetzen und mit Gefühl anziehen

Eingedreht wird mit Akkuschrauber ohne Schlagfunktion und passendem Steckschlüsseleinsatz, rechtwinklig und unter stetigem Andruck. Erst wenn die Spitze durch ist, zieht das Gewinde die Teile zusammen. Ist das Material dicker als ihre Bohrleistung, also die Dicke, die sie durchbohren kann, setzt sich die Spitze zu. Eine niedrig eingestellte Kupplung schützt vor dem Überdrehen: Das Bruchdrehmoment, bei 3,5 mm 2,8 Nm und bei 6,3 mm 14 Nm, markiert das Abreißen und ist kein Anziehwert.

Bleche und Abdeckungen auf Stahl befestigen

Metallbauer, Spengler und Lüftungsbauer schrauben damit Bleche, Abdeckungen und Kanalteile auf Stahlprofile. In Werkstatt und Hausmeisterei halten sie Blechwinkel und Schutzbleche an Stahlgestellen, ohne Bohrerwechsel.

Häufige Fragen

Bohrt die Schraube das Loch selbst?

Ja, das Schaftende ist als Bohrspitze ausgeführt. Eine Höchstdicke des Materials ist nicht angegeben; ein Probelauf am Reststück zeigt, ob die Spitze durchkommt.

Welchen Steckschlüssel brauche ich?

Für 3,5 mm SW 5, für 4,2 mm SW 7, für 4,8 mm SW 8 und für 6,3 mm SW 10. Ein magnetischer Einsatz hält die Schraube beim Ansetzen über Kopf.

Was nehme ich für draußen oder für Feuchträume?

Üblich sind nichtrostender Stahl oder Feuerverzinkung. Für diese Reihe ist nur „verzinkt“ angegeben, die Art der Verzinkung nicht.

Dichtet die Scheibe die Schraubstelle ab?

Nein, als Dichtung ist sie nicht ausgewiesen, sie dient als breitere Auflage. Wo Regenwasser durch das Bohrloch dringen kann, sind Bohrschrauben mit Dichtscheibe gedacht.
