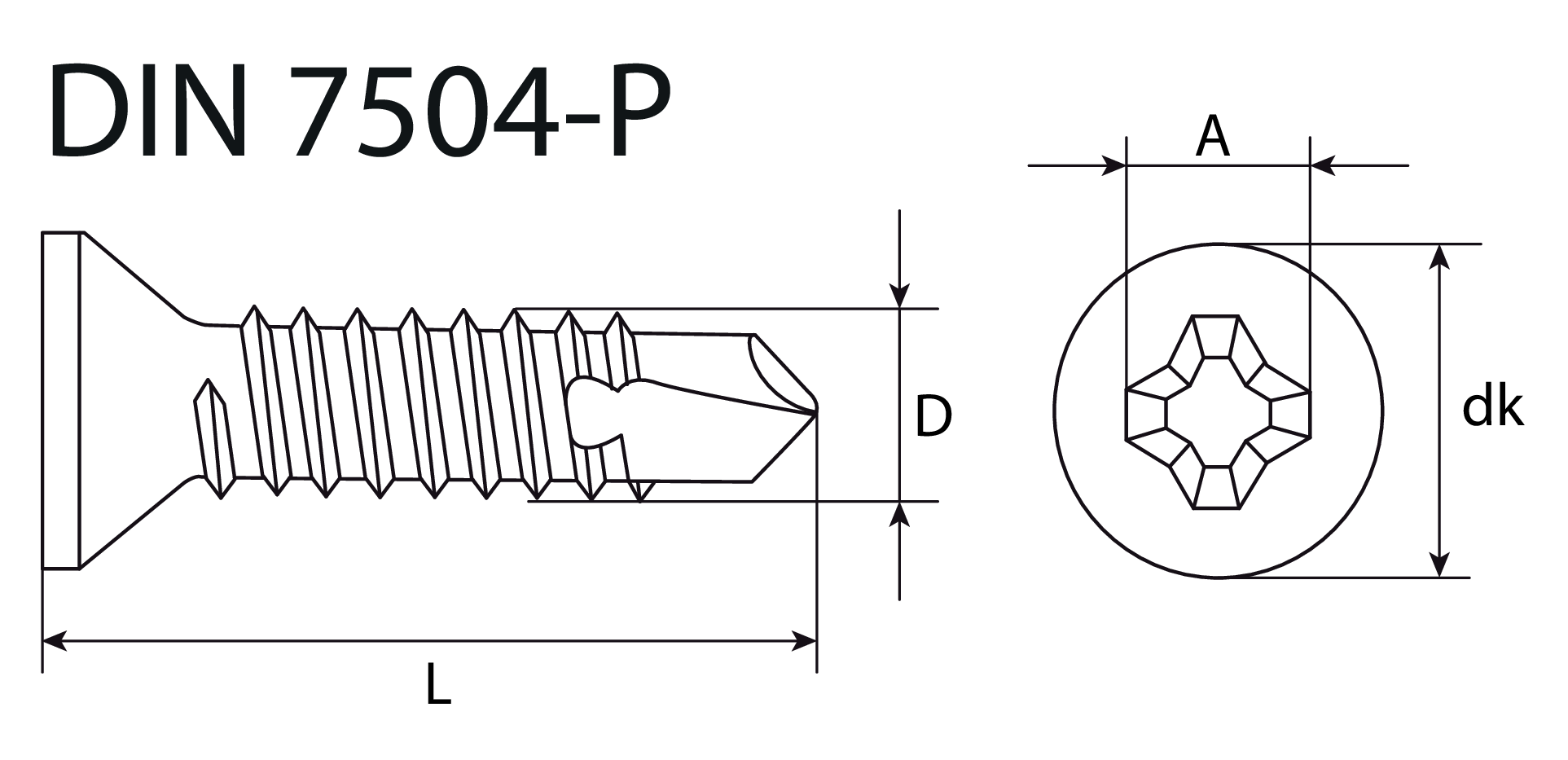

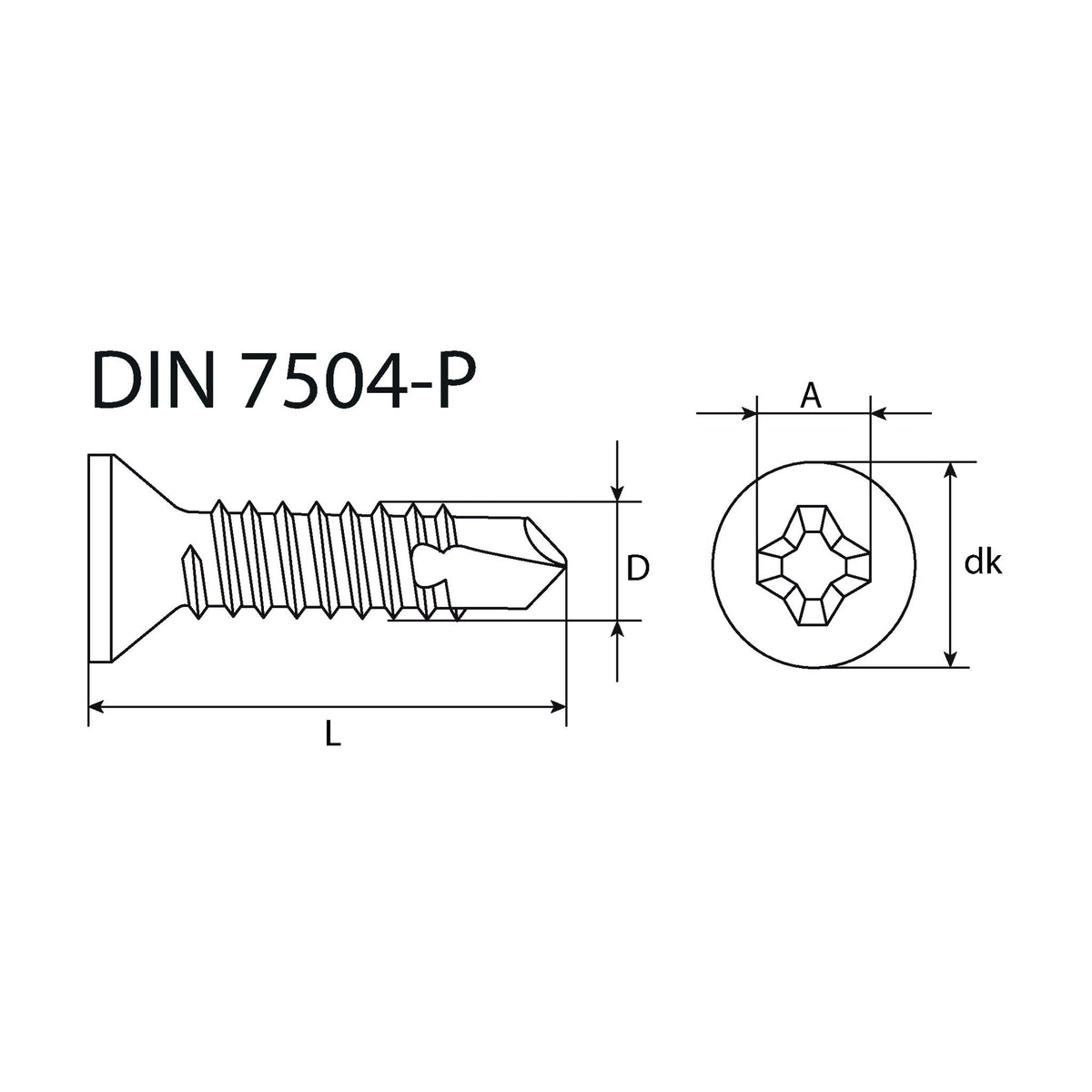

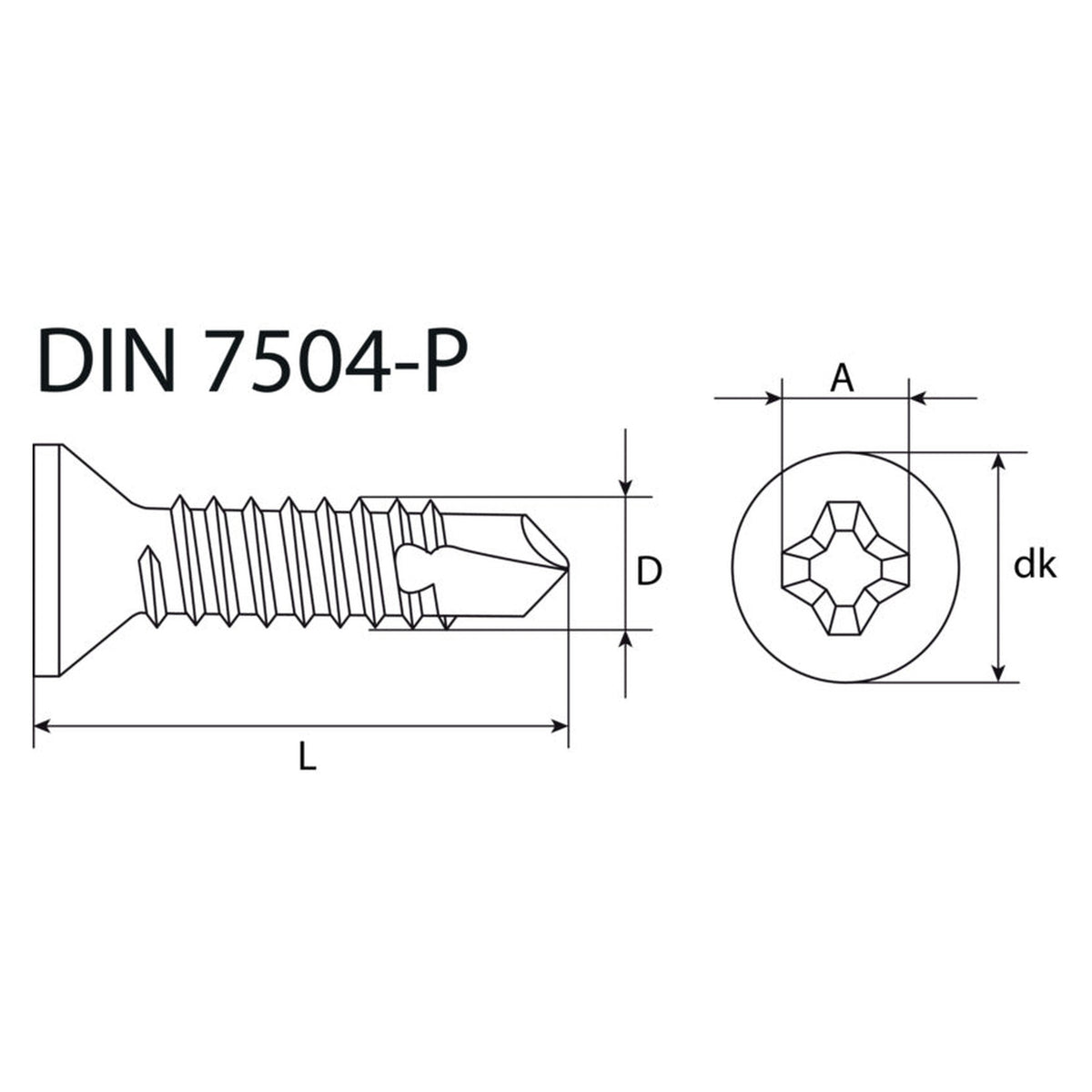

Bohrschrauben mit PH-Antrieb und Senkkopf, verzinkt, DIN 7504-P

Das Loch entsteht beim Eindrehen

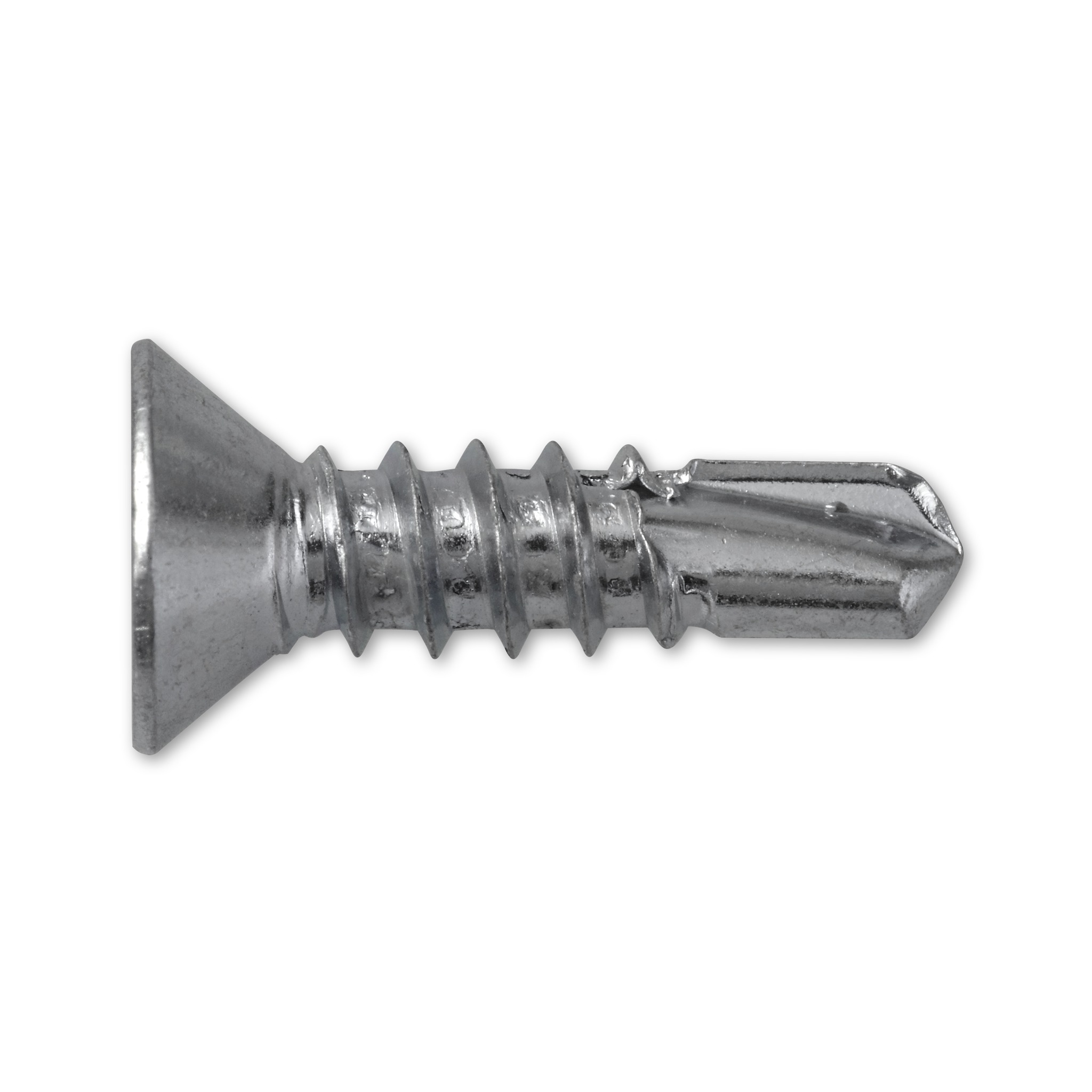

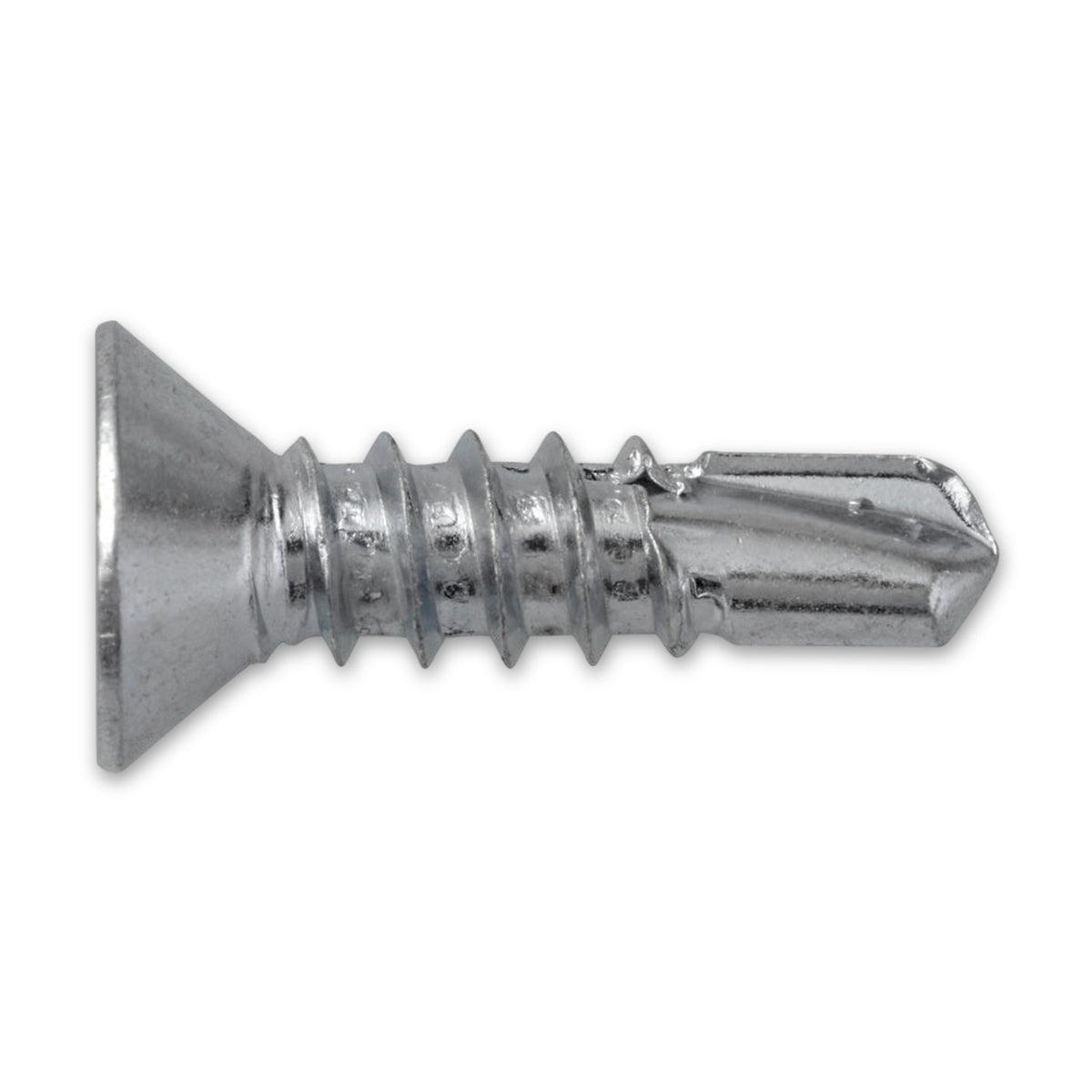

Wo ein Blech auf einem Träger aufliegt, kostet jede vorbereitete Bohrung einen eigenen Arbeitsgang. Diese Schraube trägt vorn eine Bohrspitze und arbeitet sich damit selbst durch das Bauteil, bevor das Blechschraubengewinde greift. Ein vorbereitetes Loch braucht sie dafür nicht.

Die Bohrleistung entscheidet über die Bauteildicke

Wie dick das Material ausfallen darf, sagt die Bohrleistung der Spitze. Bei Direktauflage zählt dafür die Summe aus erster und zweiter Bauteildicke, bei Sandwichelementen die Dicke des unteren Elements. Reicht die Bohrleistung nicht, kommt der Bohrvorgang nicht zum Ende und die Spitze setzt sich zu. Umgekehrt schwächt eine zu große Bohrleistung in dünnen Bauteilen die Haltekraft stark; ein solcher Einsatz ist ausdrücklich als unzulässig bezeichnet.

Klemmdicke, Antrieb und Gewindegröße

• Klemmdicke: Gemeint ist der Abschnitt, der die beiden Bauteile tatsächlich zusammenspannt, also der lastaufnehmende Bereich. Die naheliegende Rechnung, Gewindeteil abzüglich Bohrspitze, führt daran vorbei: Schon der erste Gewindegang lässt sich nur eingeschränkt zum Klemmen nutzen.

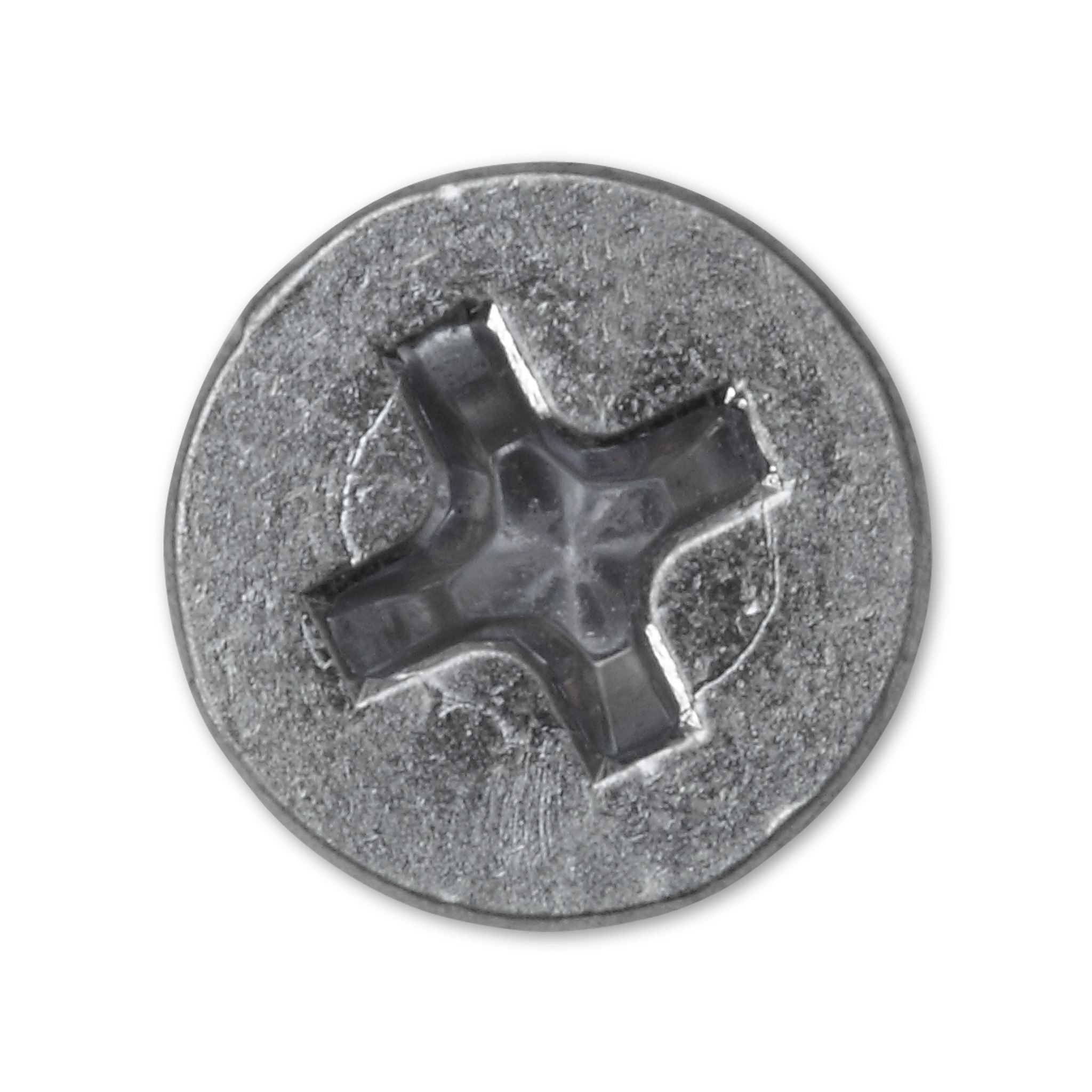

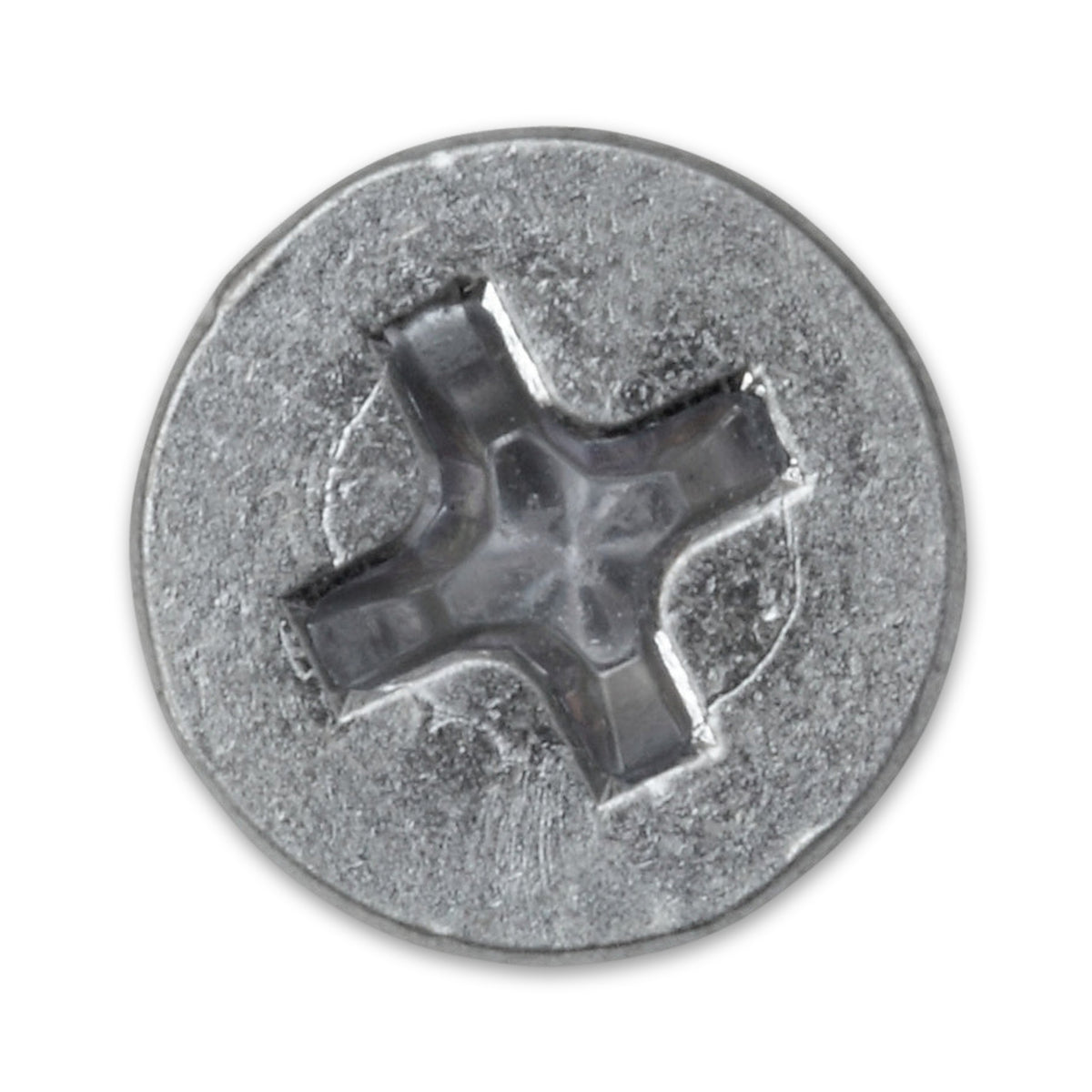

• Kreuzschlitz in einer Größe: Über alle Durchmesser und Längen hinweg bleibt die Antriebsgröße dieselbe. Wer mehrere Ausführungen nebeneinander verarbeitet, kommt deshalb mit einem Bit aus.
• Gewindegröße und Blechdicke: Eine Normübersicht aus dem Schraubenhandel ordnet dieser Bauform je Gewindegröße einen eigenen Blechdickenbereich zu. Das ist eine Händlerangabe und kein Normauszug.

Häufige Fragen

Wofür steht der Buchstabe P?

Er bezeichnet die Form innerhalb der Normnummer, die der Titel führt. Deren geprüfte Ausgabe ist beim Normenverlag als zurückgezogen vermerkt und durch mehrere EN-ISO-Normen ersetzt; welche davon die Form P fortführt, geht aus den Einträgen des Normenverlags nicht eindeutig hervor.

Ersetzt die Bohrspitze das Vorbohren in jedem Werkstoff?

Gemeint sind Verbindungen mit Metallen: Die Norm für Blechschraubenverbindungen nimmt Kunststoffteile von ihrer Anwendung aus. Wie dick das Metall sein darf, begrenzt zusätzlich die Bohrleistung der jeweiligen Ausführung.

Ist die Reihe für Dach, Wand und Fassade freigegeben?

Die Einordnung im Sortiment beschreibt, wo ein Artikel im Katalog steht, und nicht, wofür er technisch freigegeben ist. Eine Eignung für Befestigungen an Dach, Wand und Fassade ist mit dieser Reihe deshalb nicht verbunden.
