Bolzenanker mit Sechskantmutter, Stahl verzinkt, ETA-01/0013

Der Bolzenanker B ist ein Spreizdübel aus verzinktem Stahl für Einzelbefestigungen in ungerissenem Beton in trockenen Innenräumen. Er wird durch das Anbauteil gesetzt und mit der Sechskantmutter im Bohrloch verspreizt. Die passende Ausführung folgt aus Gewindegröße, Klemmdicke und Dicke des Anbauteils.

Der Konus verspreizt den Anker, ohne dass etwas aushärten muss

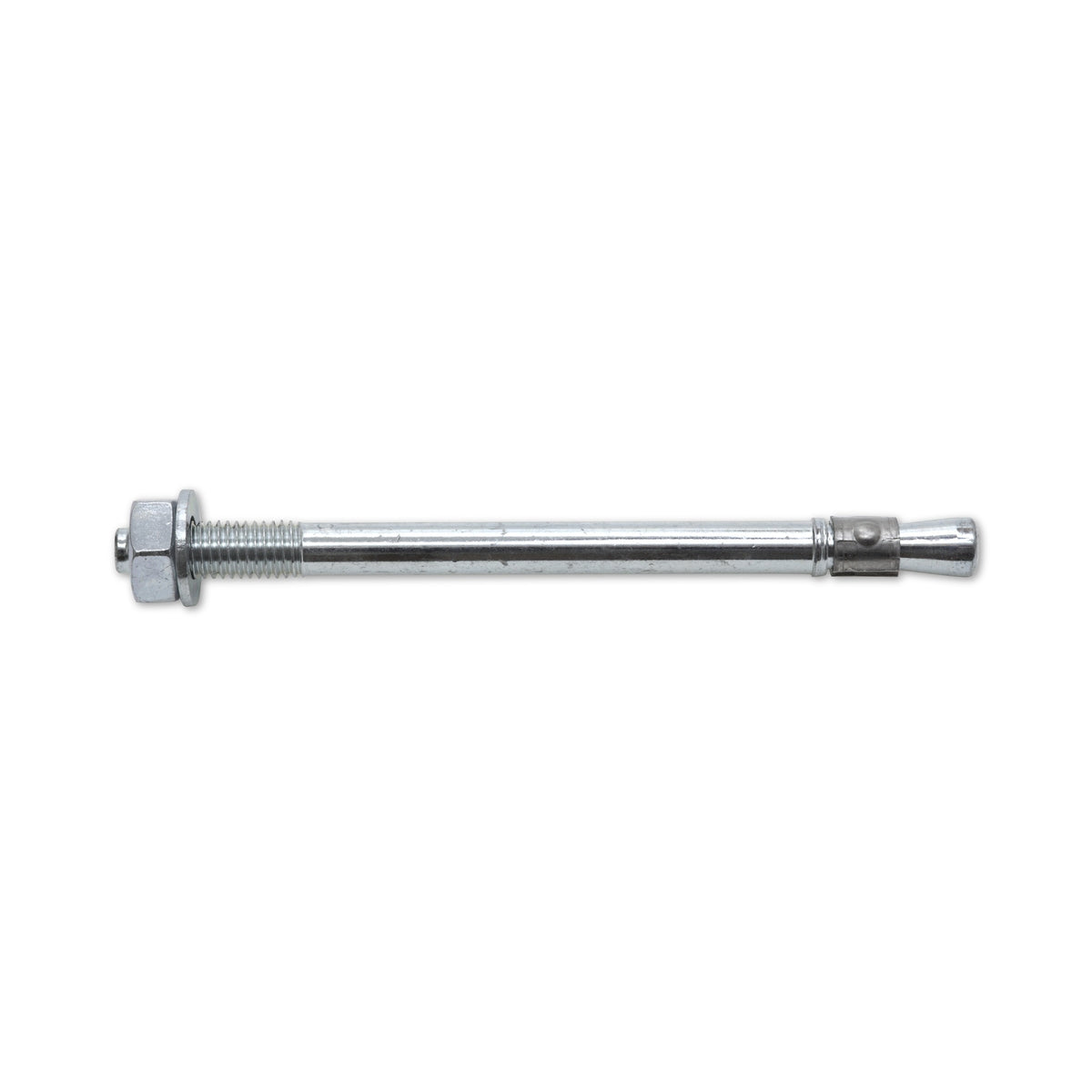

Der Anker besteht aus Konusbolzen, Spreizblech, Unterlegscheibe und Sechskantmutter. Beim Anziehen der Mutter zieht sich der Konus in das Spreizblech und presst es gegen die Bohrlochwand. Mörtel und Wartezeit entfallen; der Anker ist unmittelbar nach der Montage belastbar, im Rahmen der Bemessung.

Diese Einsatzgrenzen gelten vor dem Kauf

• Untergrund: ungerissener Normalbeton der Festigkeitsklassen C20/25 bis C50/60, also Beton, in dem im Ankerbereich keine Risse zu erwarten sind.
• Einbauort: trockene Innenräume.
• Belastung: vorwiegend ruhend. Für Stoß, Schwingung und Ermüdung ist der Anker nicht ausgewiesen.

Die Bezeichnung zeigt Gewinde, Klemmdicke und Länge

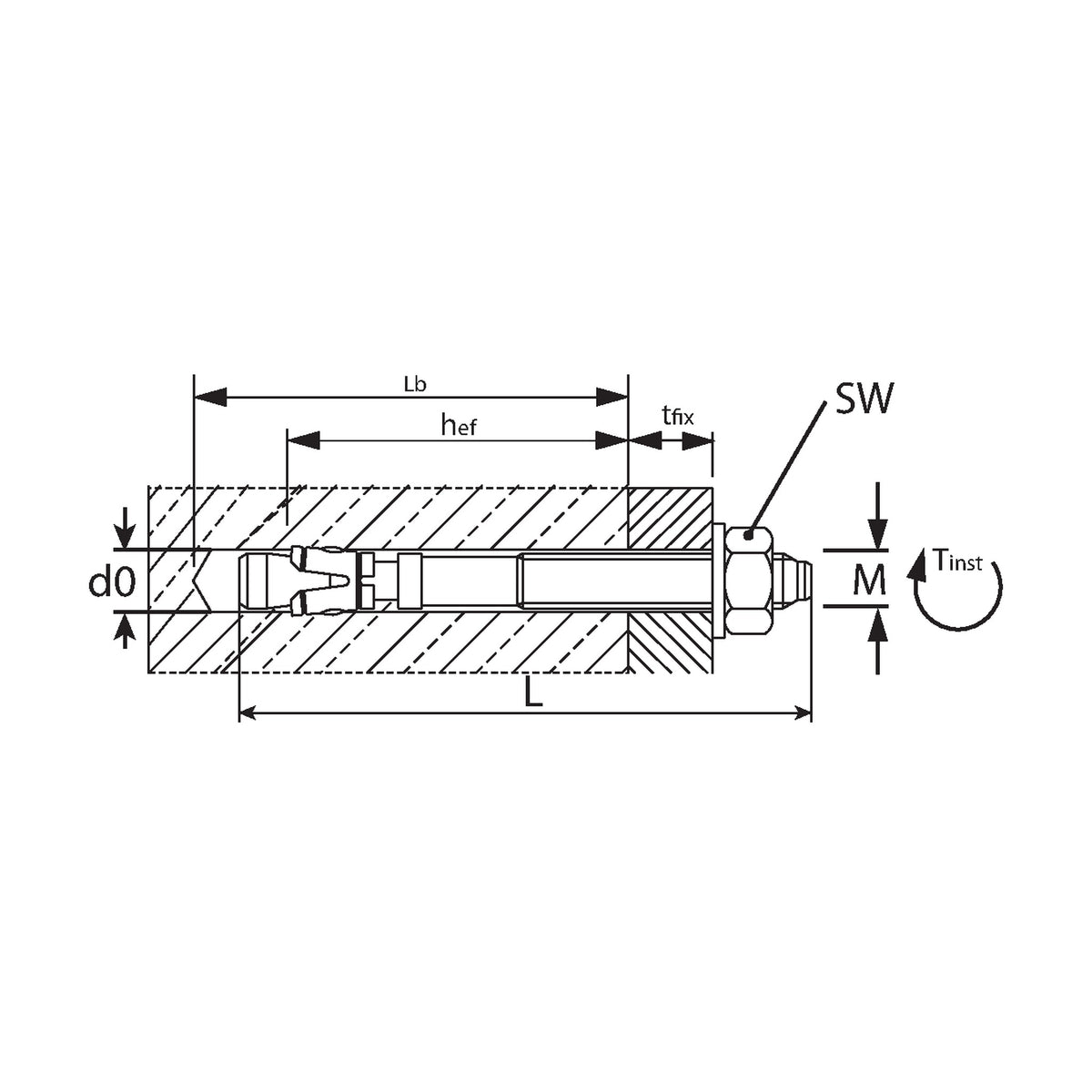

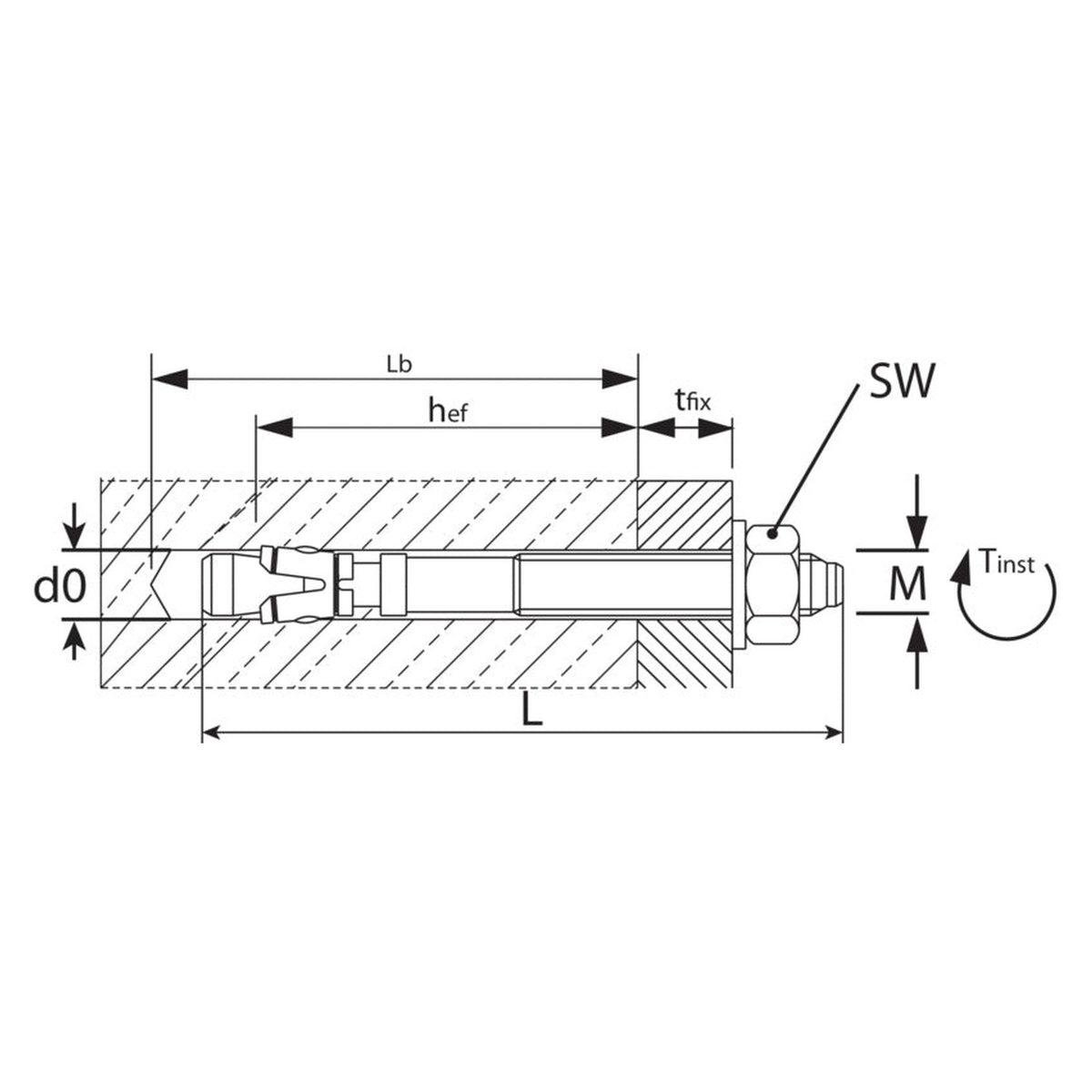

B10-20/95 steht für einen M10-Anker mit 20 mm Klemmdicke und 95 mm Nennlänge. Die Klemmdicke ist die größte Dicke des Anbauteils, die der Anker überbrückt; das Anbauteil darf sie nicht überschreiten.

Wo der Bolzenanker arbeitet

Üblich ist er im Metallbau für Konsolen, Fußplatten und Stützen, in der Haustechnik für Halterungen von Rohrleitungen und Kabeltrassen und im Innenausbau für Einbauten an Wänden, jeweils nur dort, wo der Beton ungerissen ist.

Das Setzen in fünf Schritten

• Bohren: rechtwinklig zur Oberfläche, ohne die Bewehrung zu beschädigen.
• Reinigen: das Bohrloch vom Grund her ausblasen.
• Mutter prüfen: ihre Stellung vor dem Setzen kontrollieren.
• Einschlagen: bis die Verankerungstiefe erreicht ist.
• Anziehen: das Montagedrehmoment, je nach Größe 8 bis 100 Nm, mit Drehmomentschlüssel aufbringen, nicht nach Gefühl.

Häufige Fragen

Darf der Anker im Freien oder im Feuchtraum sitzen?

Nein, die verzinkte Ausführung ist für trockene Innenräume ausgewiesen. Für Bauteile im Freien, Feuchträume, Industrieluft oder Meeresnähe nimmt man nichtrostenden oder hochkorrosionsbeständigen Stahl, zum Beispiel A4.

Welcher Untergrund ist vorgesehen?

Ungerissener Normalbeton der Klassen C20/25 bis C50/60, bewehrt oder unbewehrt. Wo Risse zu erwarten sind, werden risstaugliche Anker empfohlen; für Mauerwerk und Porenbeton gibt es eigene Dübel.

Wer legt fest, wie viel ein Anker tragen darf?

Ein im Betonbau und Verankern erfahrener Ingenieur. Er bemisst die Verankerung und erstellt prüfbare Berechnungen und Zeichnungen; bei tragenden Befestigungen gehört er vor die Bestellung.

Was tun bei einer Fehlbohrung?

Das neue Bohrloch kommt mindestens die doppelte Tiefe der Fehlbohrung daneben. Näher darf es nur, wenn die Fehlbohrung mit hochfestem Mörtel verfüllt ist und bei Quer- oder Schrägzug nicht in Lastrichtung liegt.
