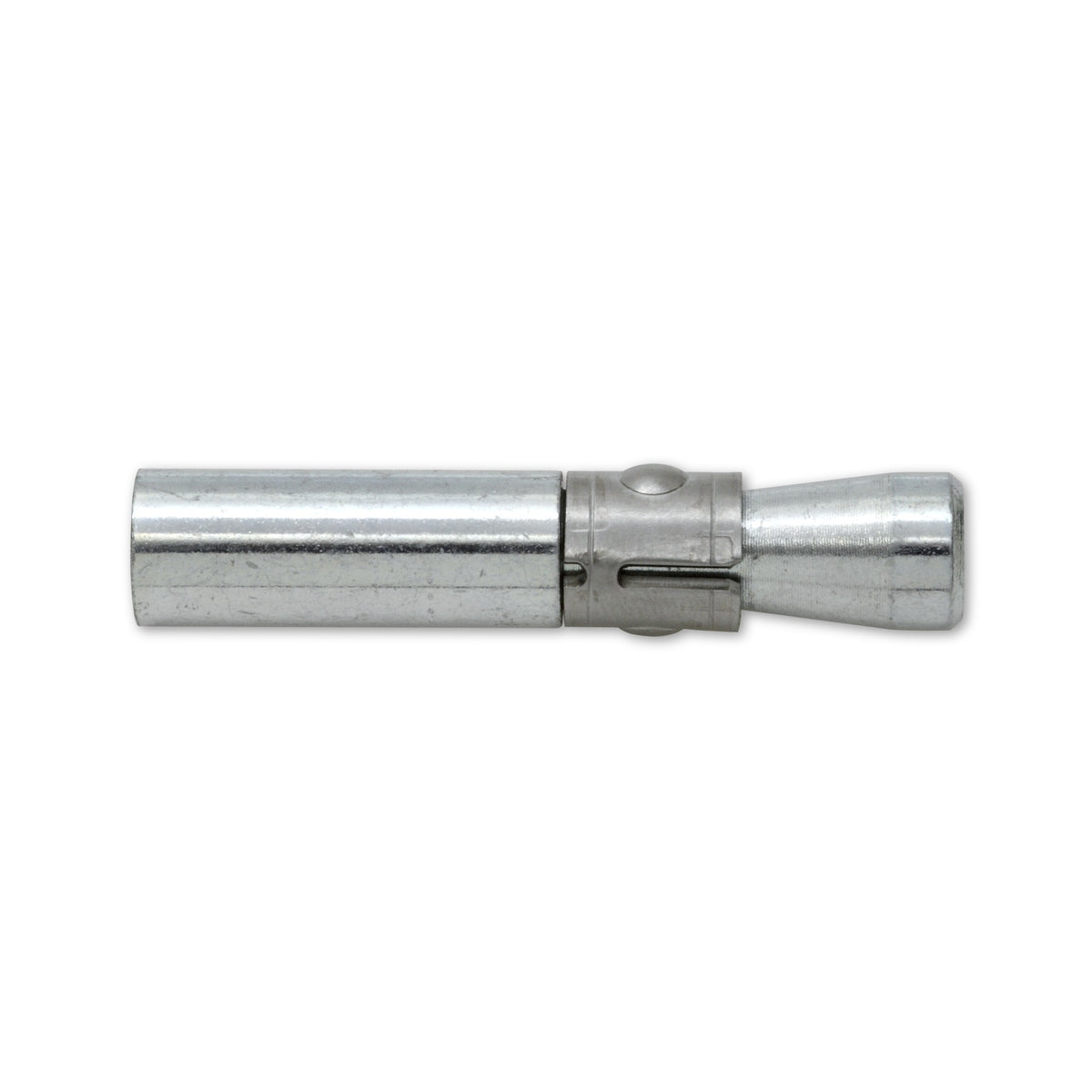

Bolzenanker mit Innengewinde, Stahl verzinkt, für Beton

Der Bolzenanker mit Innengewinde ist ein Metallspreizdübel für ungerissenen Beton. In sein metrisches Innengewinde greift eine passende Schraube, Gewindestange oder ein Gewindestück, und beim Anziehen spreizt sich der Anker im Bohrloch. Die Größe M6, M8 oder M10 wird nach der Schraube oder Gewindestange gewählt, die daran sitzen soll.

Rohrleitung und Lüftungskanal an die Betondecke hängen

Der Hersteller nennt den Anker für nicht sicherheitsrelevante, mittelschwere Befestigungen von Rohr- und Lüftungsleitungen in ungerissenem Beton. Üblich ist das im Sanitär-, Heizungs- und Lüftungsbau und bei Deckenmontagen in der Elektroinstallation.

Kleinere Abstände zu Kante und Nachbaranker

Gegenüber Einschlagankern braucht dieser Anker geringere Rand- und Achsabstände. Das hilft bei knappem Platz zur Kante oder zum Nachbaranker. Je Größe bleiben ein Mindestrandabstand, ein Mindestachsabstand und eine Mindestdicke des Bauteils einzuhalten.

Setzen ohne Setzwerkzeug, später wieder lösbar

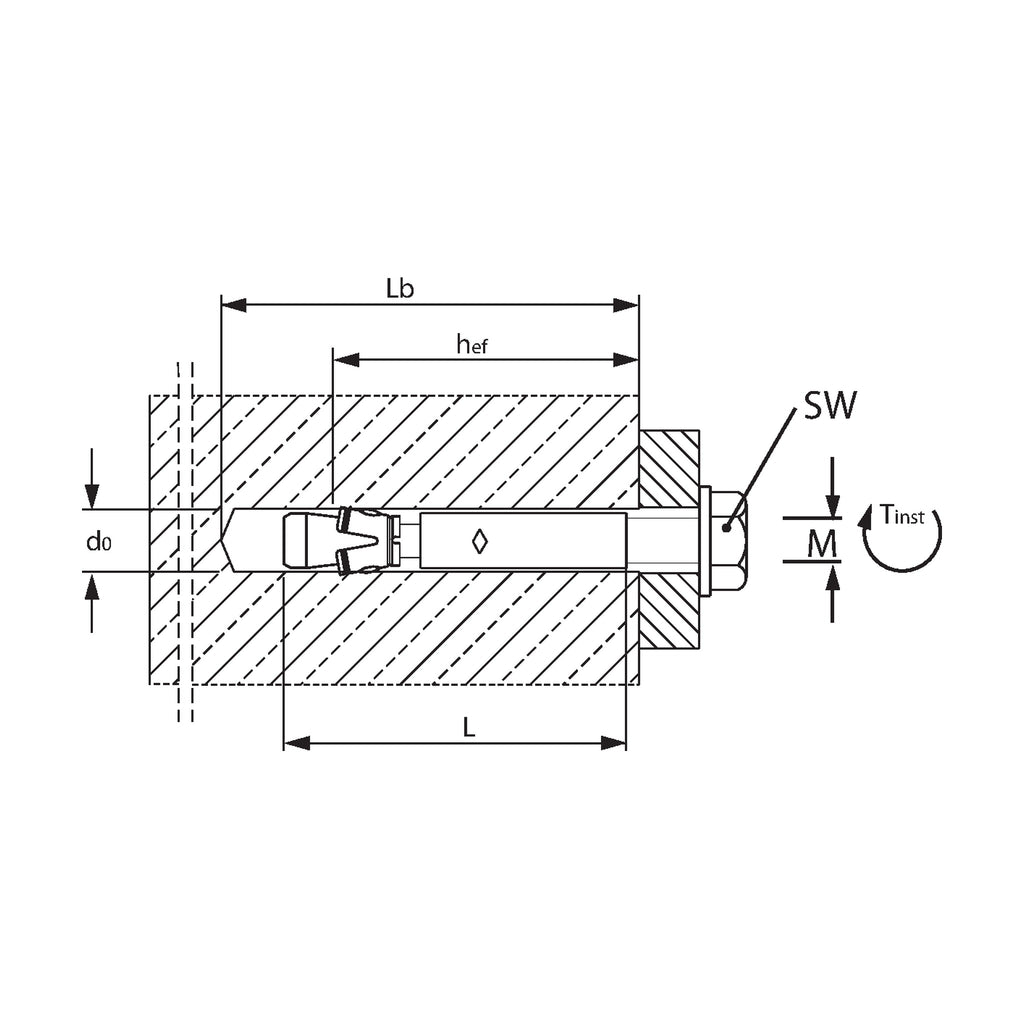

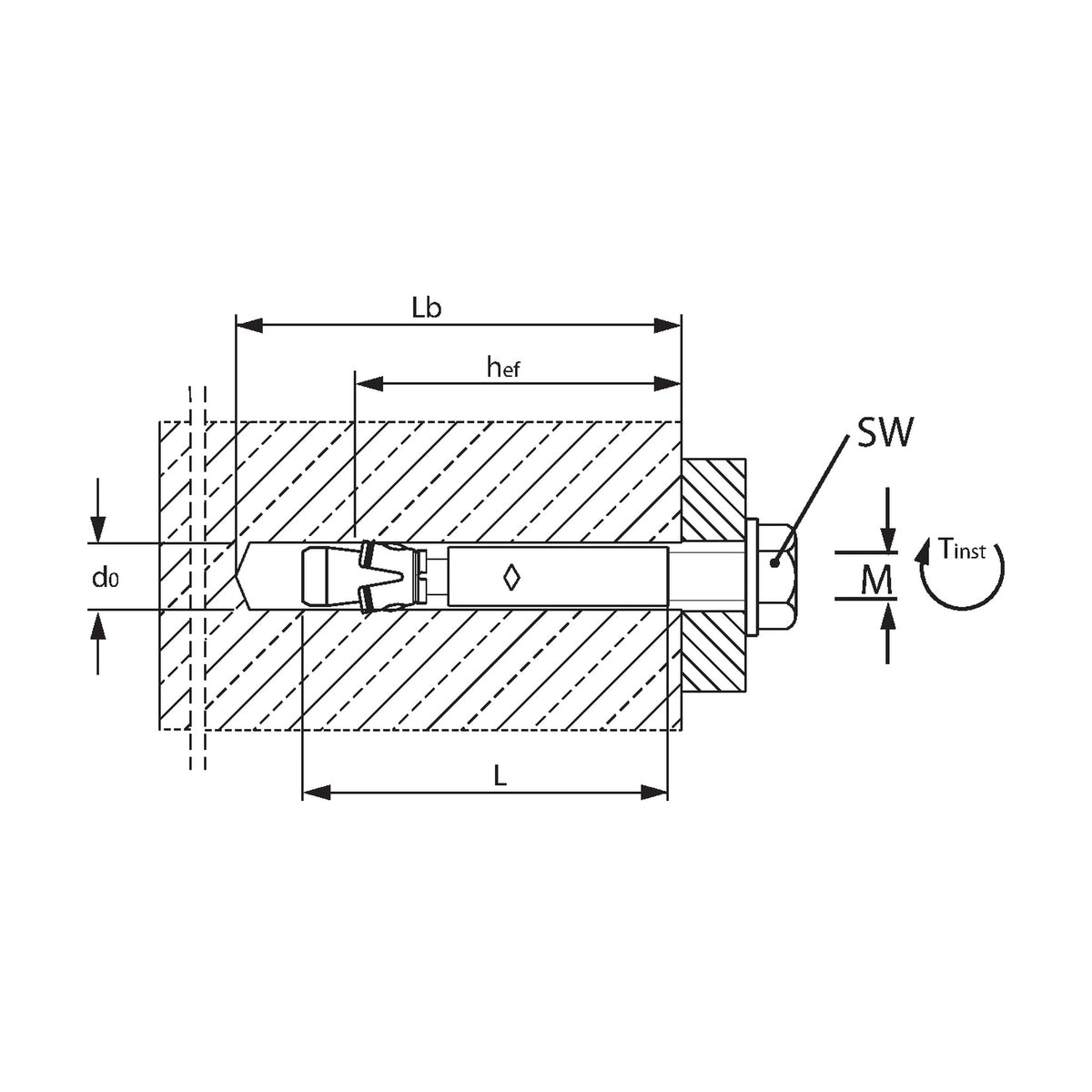

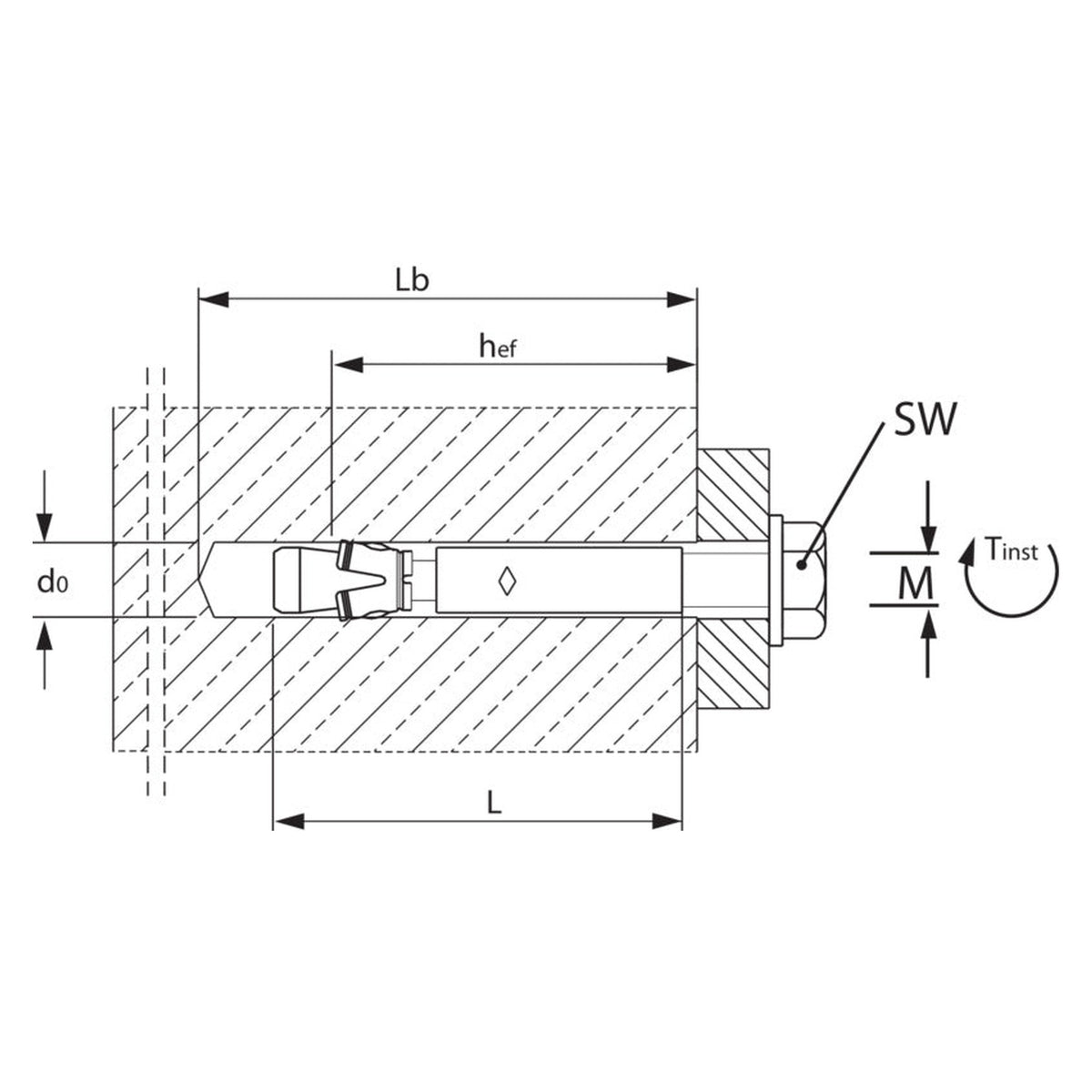

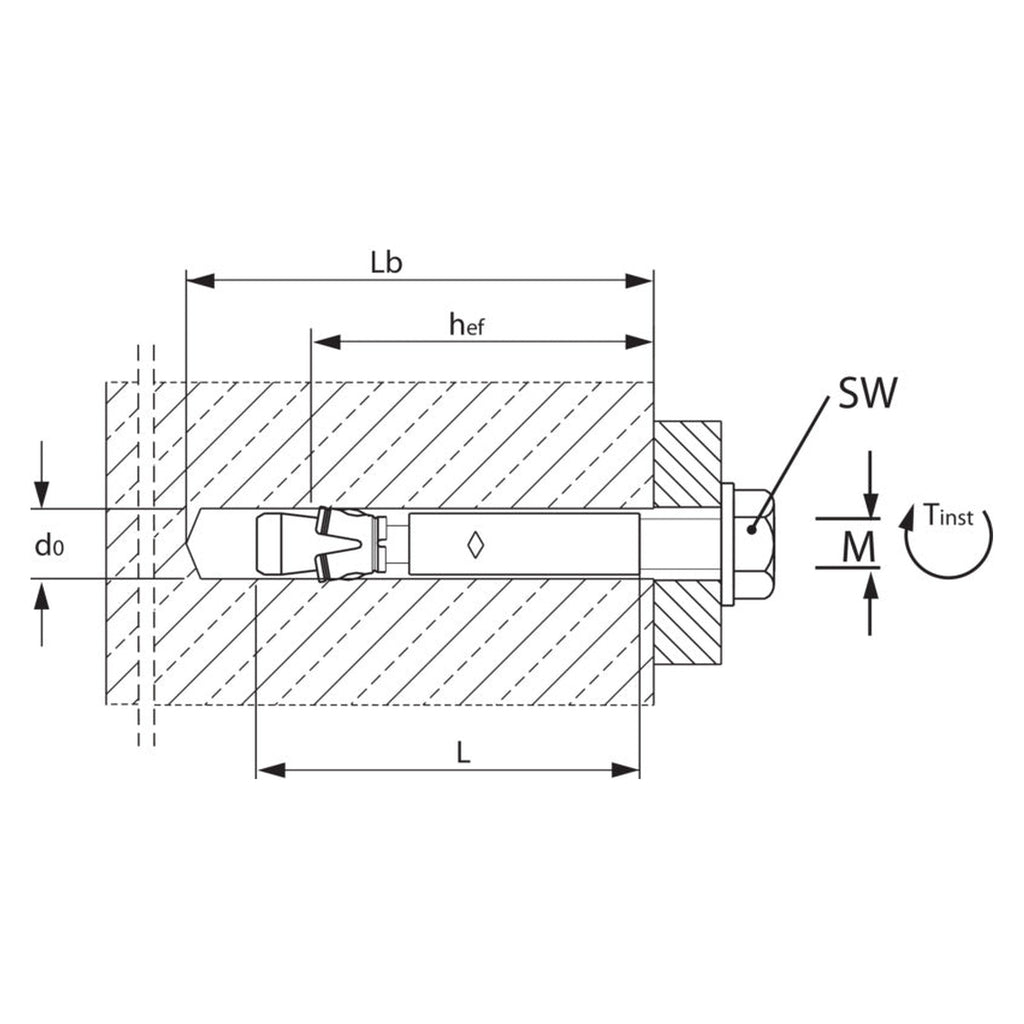

Gebohrt wird ein gewöhnliches zylindrisches Loch, ein Setzwerkzeug braucht es nicht. Vorher wird das Loch gereinigt, denn Bohrmehl mindert den Halt eines Spreizdübels. Bei der Vorsteckmontage liegt das anzuschließende Bauteil schon an: Die Schraube läuft durch dessen Durchgangsloch in den Anker, und das Anziehen mit dem je Größe angegebenen Drehmoment verspreizt ihn. Wer die Verbindung später öffnen muss, kann sie wieder lösen.

Häufige Fragen

Darf an den Anker eine tragende Konsole oder ein Geländer?

Nein, der Anker ist nur für nicht sicherheitsrelevante, mittelschwere Befestigungen bestimmt. Für tragende oder sicherheitsrelevante Verankerungen gibt es Anker, die dafür vorgesehen und bemessen werden. Zum Heben oder als Anschlagpunkt ist er nicht gedacht.

Welche Schraube oder Gewindestange passt?

Eine metrische Schraube, Gewindestange oder ein Gewindestück mit der Gewindegröße des Ankers, also M6, M8 oder M10. Die Länge muss das anzuschließende Bauteil und das Gewinde im Anker erfassen; das Durchgangsloch im Bauteil misst je Größe 7, 9 oder 12 mm.

Wie nah darf der Anker an Kante und Nachbaranker?

Zur Kante mindestens 50 mm bei M6, 65 mm bei M8 und 90 mm bei M10, zum nächsten Anker mindestens 50, 55 und 75 mm. Das Bauteil muss bei M6 und M8 mindestens 100 mm, bei M10 mindestens 110 mm dick sein. Einschlaganker brauchen größere Abstände.

In welchem Untergrund sitzt der Anker?

In ungerissenem Beton. Für Mauerwerk gibt es eigene Dübelarten, und wo im Beton Risse zu erwarten sind, ist ein risstauglicher Anker gefragt.

Welche Ausführung gehört ins Freie oder in den Feuchtraum?

Dafür wird üblicherweise nichtrostender Stahl gewählt. Galvanisch verzinkter Stahl wie bei diesem Anker gehört üblicherweise in trockene Innenräume.
