Breitwinkel innen versenkt mit 2 Langlöchern, Stahl verzinkt

Breit auflegen, wo in der Höhe kein Platz ist

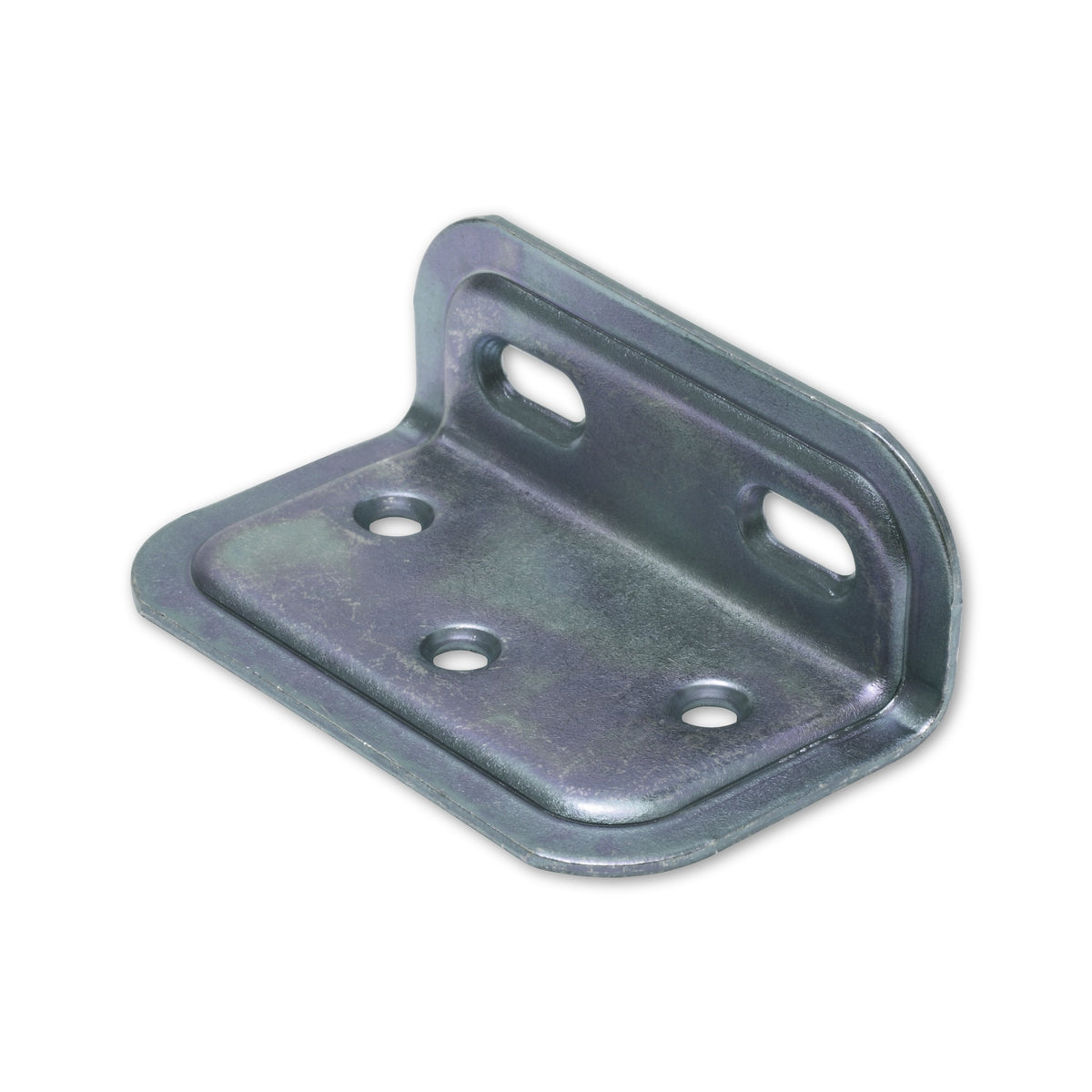

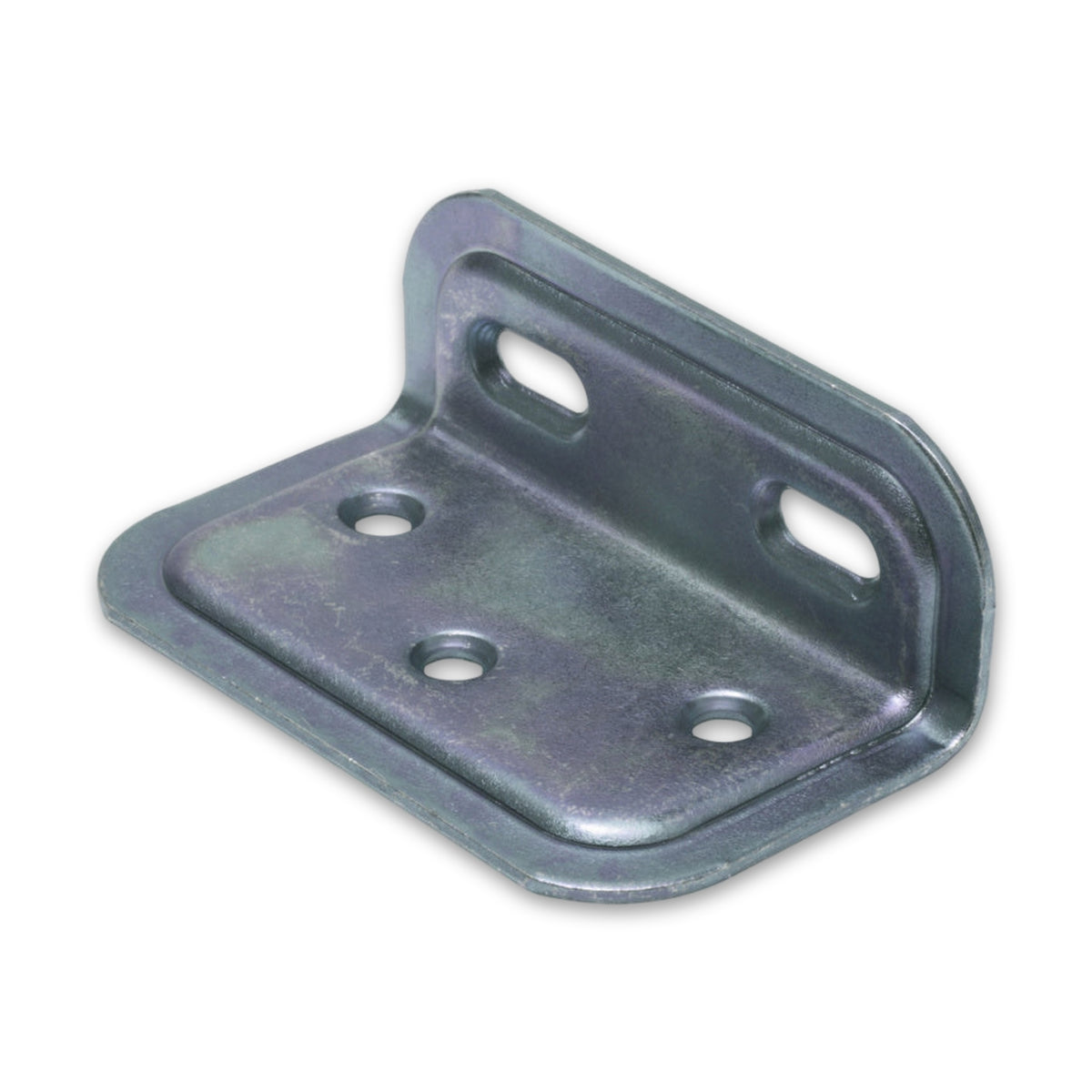

Siebzig Millimeter misst dieser Winkel in der Breite, aber nur 25 mm in der Höhe. Er greift damit weit in die Fläche, statt an der Kante hochzubauen. Fünf Öffnungen verteilen sich auf diesen Zuschnitt: drei runde und zwei gestreckte.

Sieben Millimeter Weg im Langloch

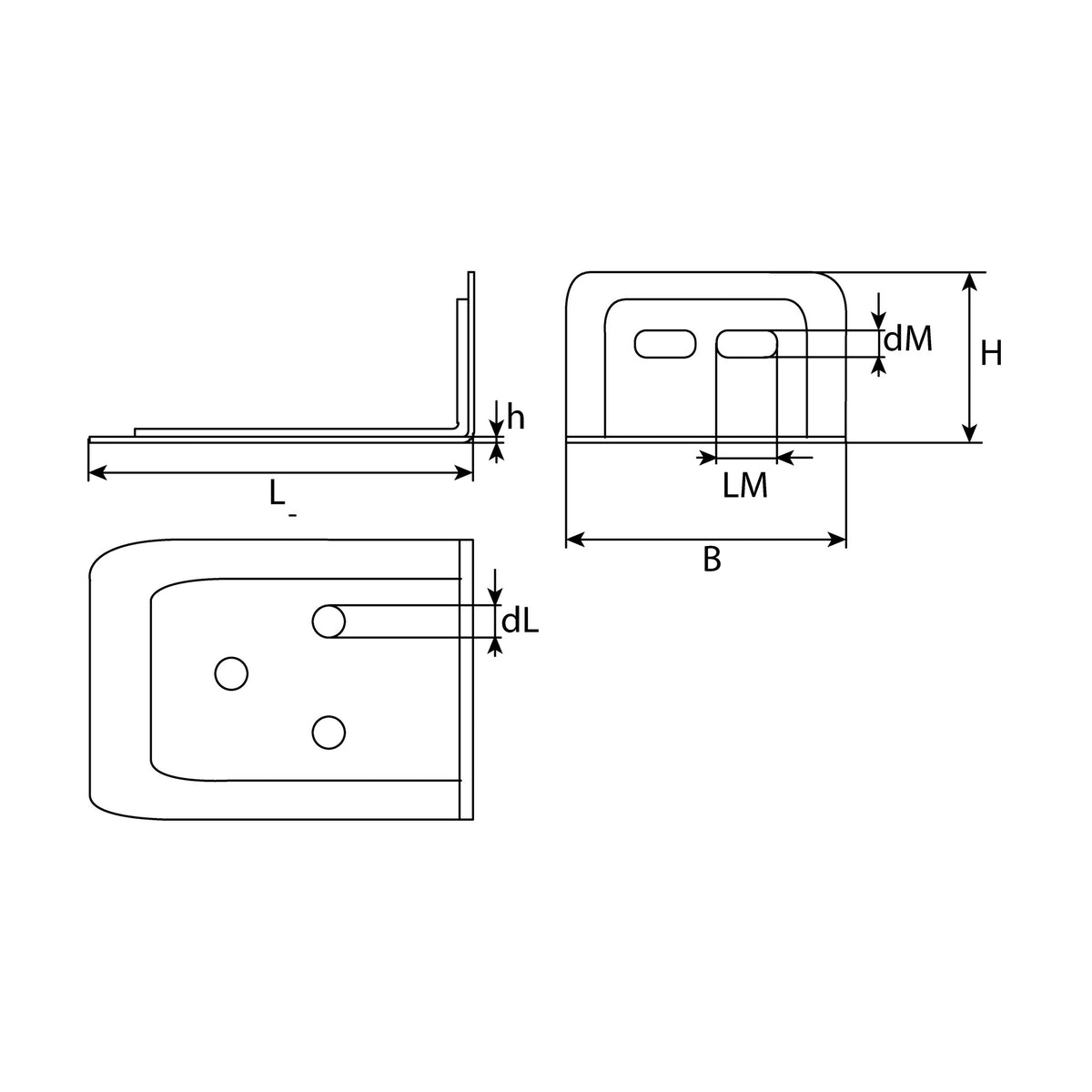

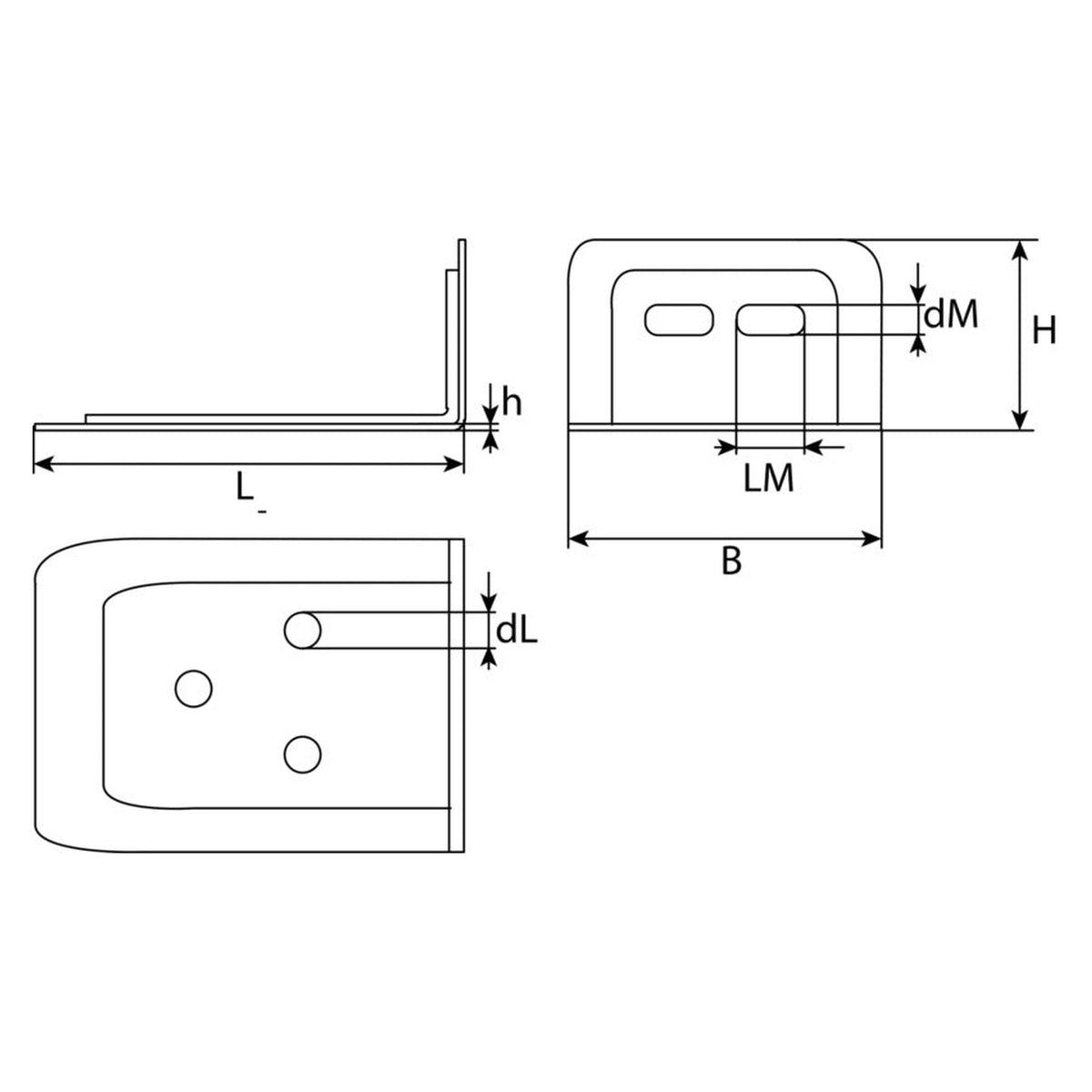

Die beiden Langlöcher sind 4 mm breit und 11 mm lang. Eine Schraube kann darin also sieben Millimeter wandern, bevor sie sitzt. Wo eine vorhandene Bohrung neben der Linie liegt, wird dieser Weg gebraucht; wo nichts auszugleichen ist, bleibt er ungenutzt und der Winkel wird über die runden Öffnungen verschraubt.

Löcher, Senkung, Blech

• Rundloch 4,5 mm gegen Langloch 4 mm: Ein halber Millimeter Unterschied. Eine Schraube, die durch die runde Öffnung geht, passt deshalb nicht zwangsläufig auch durch die gestreckte.
• Nach innen versenkte Löcher: In der Senkung findet ein Senkkopf Platz, statt auf dem Blech aufzustehen. Für die Befestigung sind Senkkopfschrauben angeführt.
• Materialstärke 1,5 mm: Diese Zahl beschreibt das Blech, nicht die Verbindung.
• Gewicht 70 g: So viel wiegt das einzelne Stück.

Häufige Fragen

Passt dieselbe Schraube in Rund- und Langloch?

Maßgeblich ist die engere der beiden Öffnungen, und das sind die 4 mm der Langlöcher. Was dort hindurchgeht, geht auch durch die runden Löcher von 4,5 mm; umgekehrt gilt das nicht. Dazu kommt der Kopf, der in der Senkung Platz finden muss, wenn der Winkel flach anliegen soll.

Gehört ein solcher Winkel in einen nachweispflichtigen Anschluss?

Darüber entscheidet nicht die Form des Blechs, sondern die dem Artikel zugeordnete Leistungserklärung samt Montageunterlagen und der bautechnische Nachweis des Anschlusses. Ohne eine solche Zuordnung bleibt der Winkel aus einem tragenden Anschluss heraus. Ebenso wenig sagt die Zahl der Öffnungen, wie viele Schrauben gesetzt werden.
