Dämmstoffdübel mit Kunststoffnagel, 10 mm

Hält die Dämmplatte, wenn der Wind an der Fassade zieht

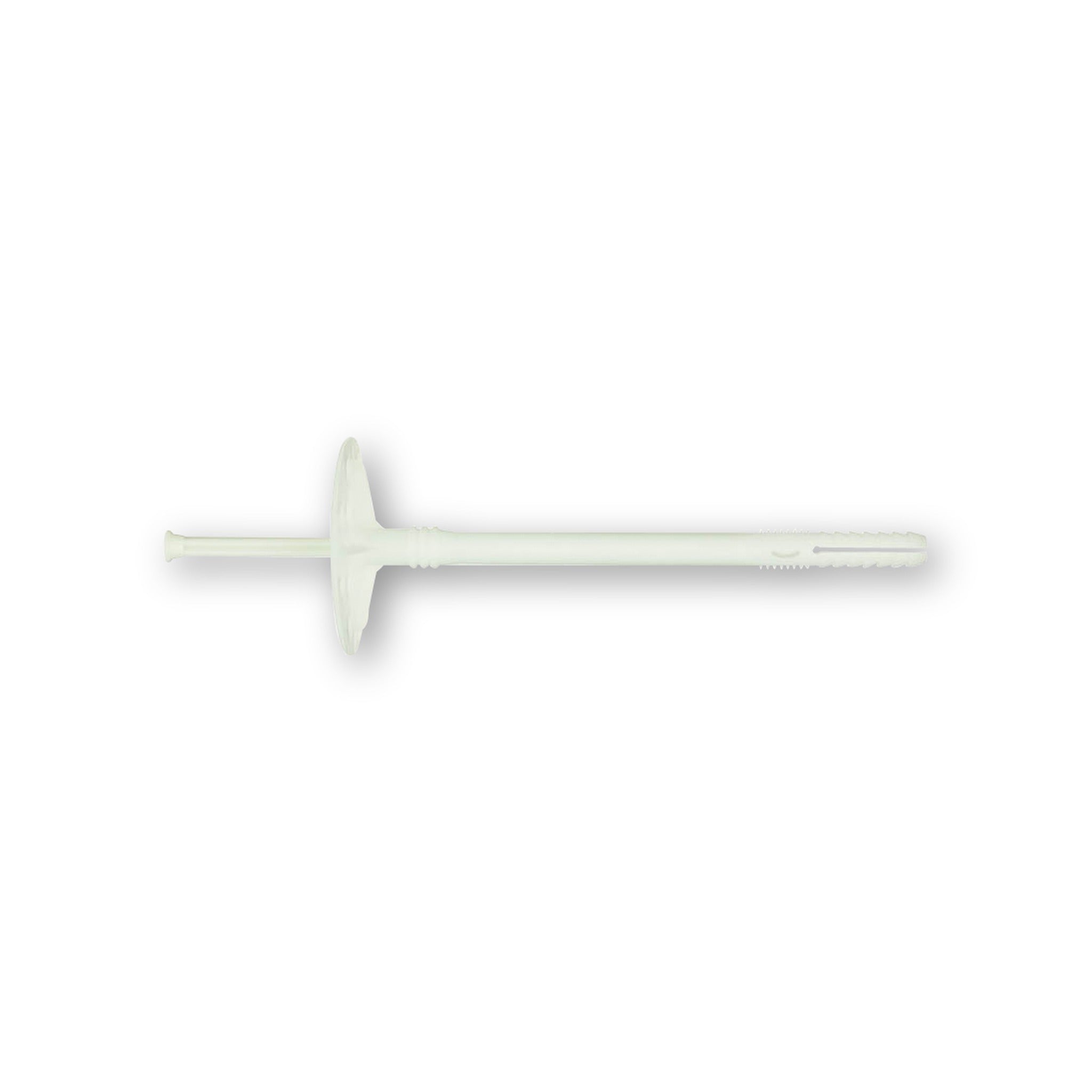

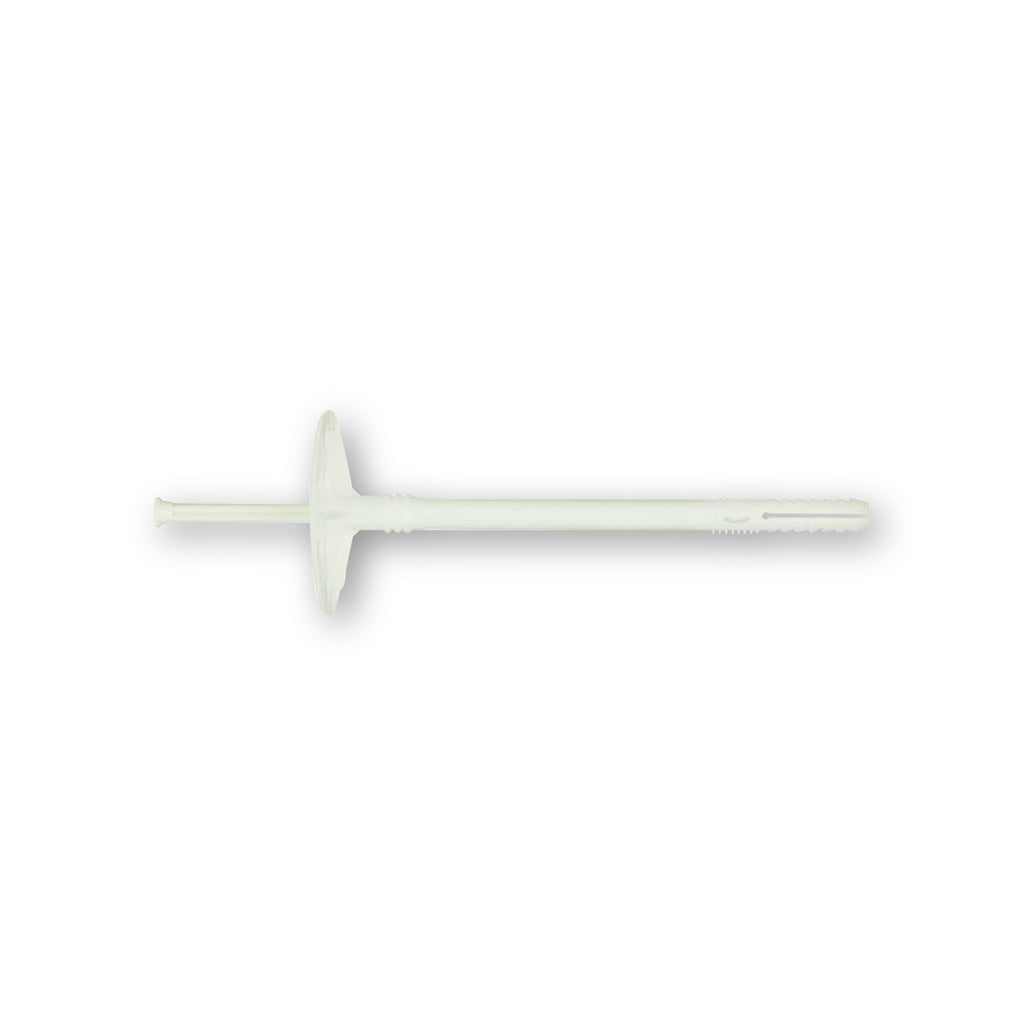

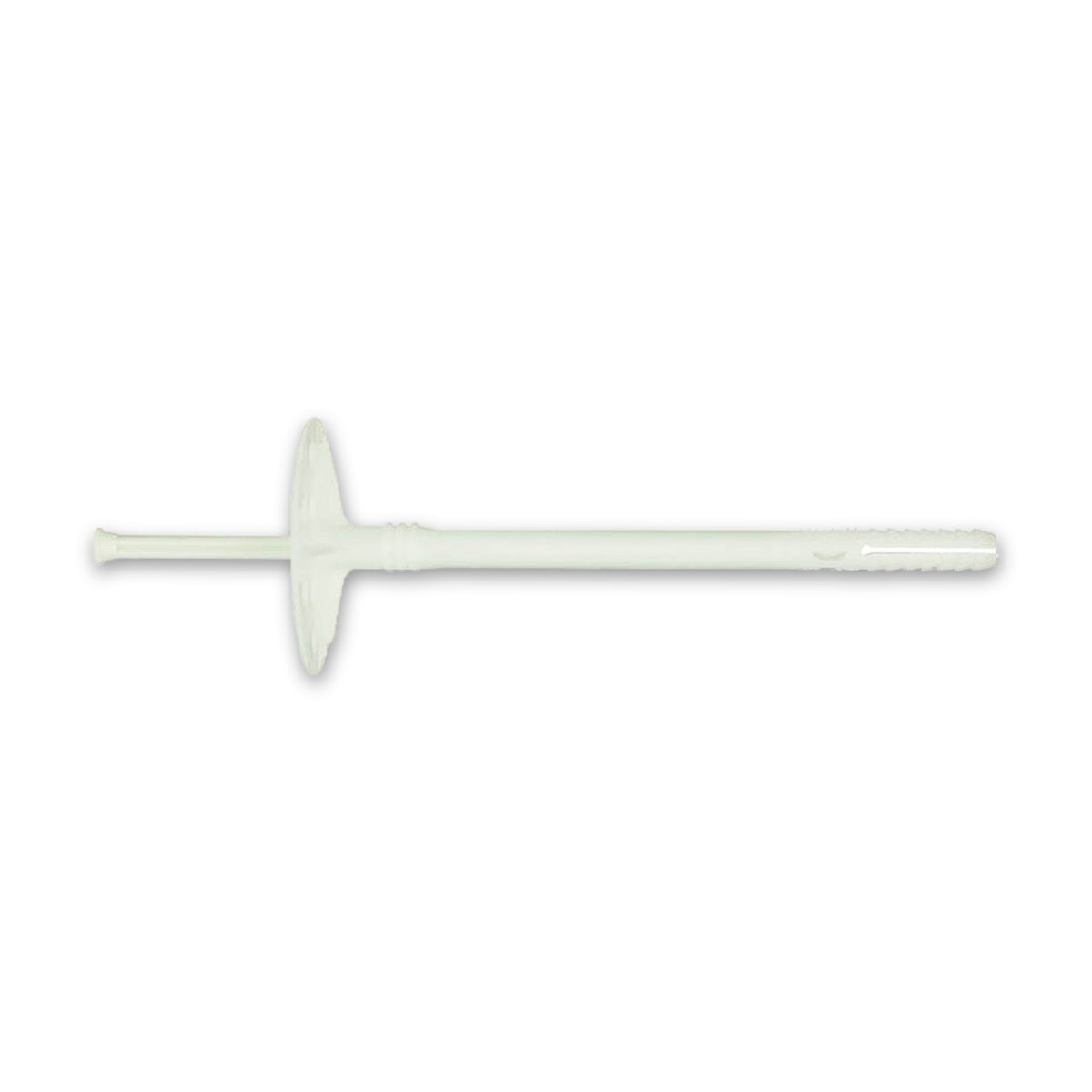

An einer gedämmten Außenwand entsteht bei Wind ein Sog, der die Platten von der Wand wegzieht. Diese Windsoglasten nimmt der Dübel auf. Er besteht aus einer Hülse mit Teller und einem Spreiznagel: Die Hülse kommt ins Bohrloch, der eingeschlagene Nagel weitet sie auf und drückt sie gegen die Bohrlochwand. Der Teller von 60 mm legt sich außen über die Dämmplatte und hält sie gegen den Untergrund.

Von der Mineralfaser bis zur Dichtfolie am Keller

Genannt sind nicht selbsttragende Dämmstoffe wie Mineralfaser oder Glaswolle ebenso wie harte, selbsttragende Dämmstoffe aus expandiertem Polystyrol und Hartschaumplatten. Dazu kommen hinterlüftete Fassaden sowie Folien und Dichtfolien im außen liegenden Kellerbereich. Gesetzt wird in Beton, Leichtbeton, Ziegelstein und Hohlblocksteine. Das Bohrverfahren hängt am Untergrund: Schlagbohren in Normalbeton, Vollmauerwerk und Leichtbeton, Drehbohren in Loch- oder Hohlmauerwerk und in Porenbeton.

Länge, Verankerung und Nagel

• Nennlänge: Die Länge folgt der Dicke der Dämmung; zu jeder Länge gehört ein eigener Klemmbereich.

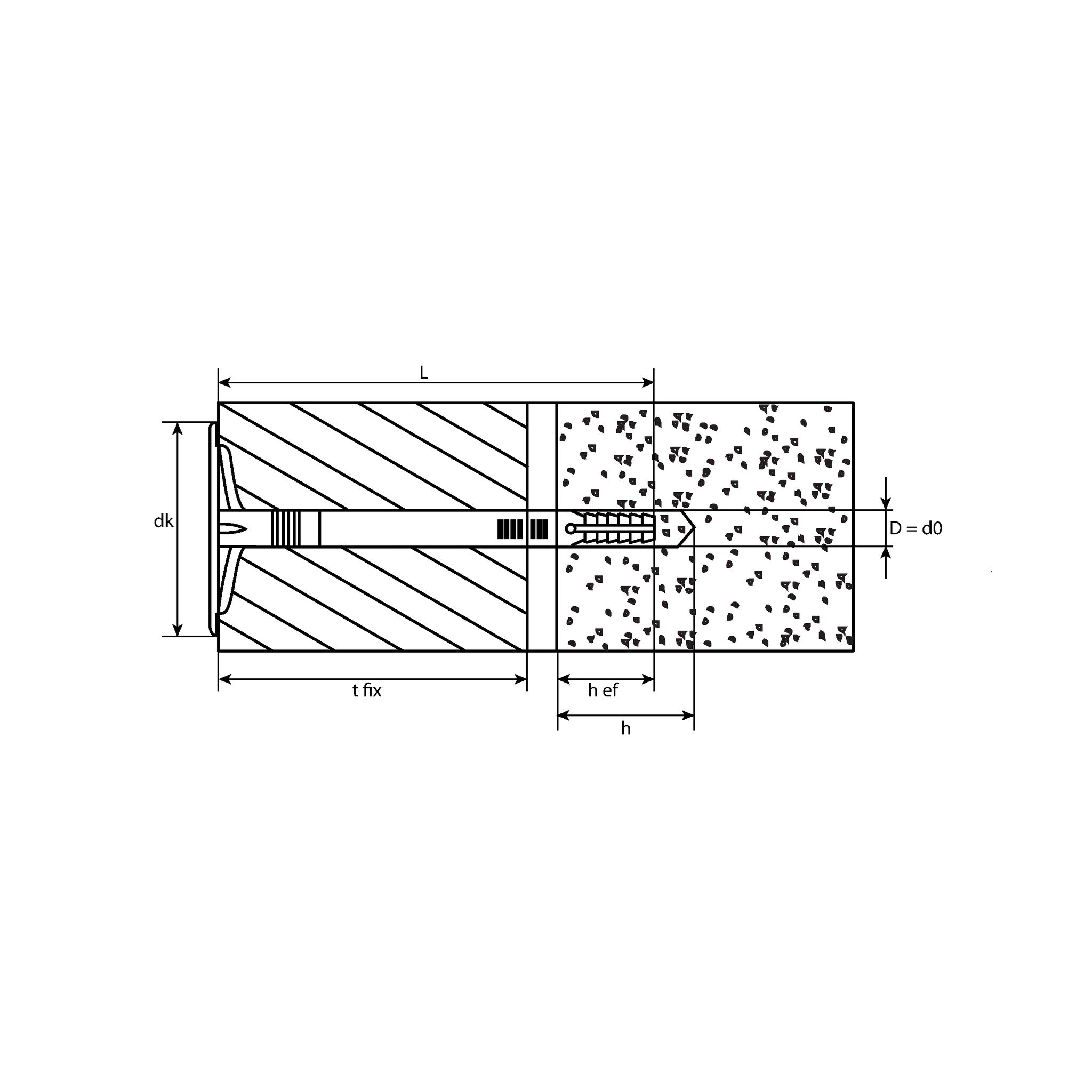

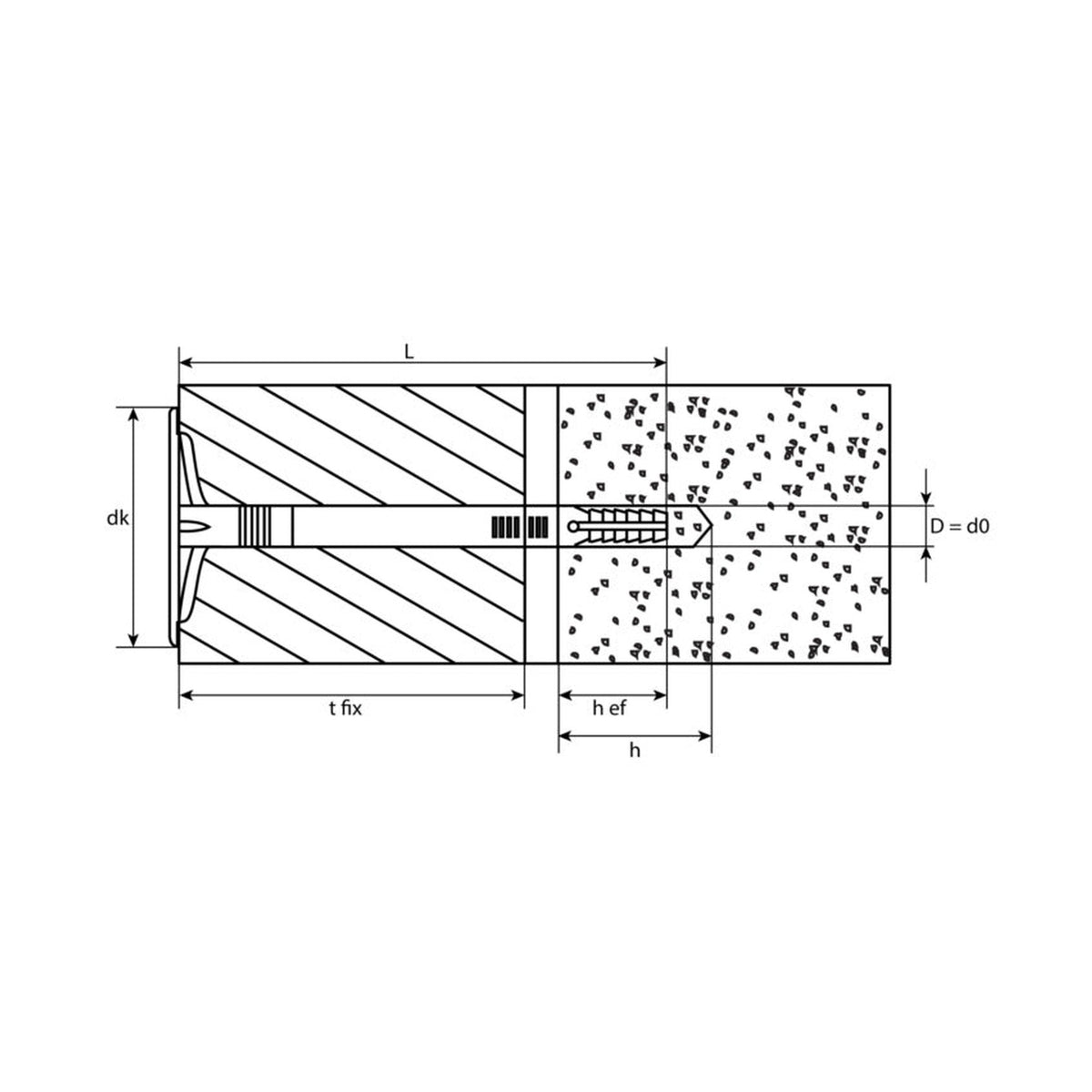

• Verankerungstiefe 25 mm bei 30 mm Bohrlochtiefe: Gehalten wird im tragenden Untergrund hinter der Dämmung, und das Bohrloch reicht etwas tiefer als die Verankerung.
• Kunststoffnagel: Der Spreiznagel ist als fiberglasverstärktes Nylon angegeben; Verfärbungen auf der Putzoberfläche soll er vermeiden.

Häufige Fragen

Wie wird der Dübel gesetzt?

Das Bohrloch wird rechtwinklig zur Untergrundoberfläche gebohrt und danach gereinigt. Die Hülse kommt von Hand hinein, das Spreizelement wird mit dem Hammer gesetzt. Vorgesehen ist die Montage bei 0 °C bis 40 °C, und ein noch nicht durch Putzmörtel geschützter Dübel bleibt der Sonne höchstens sechs Wochen ausgesetzt.

Ersetzt die Dübelung die Verklebung der Platten?

Nein. Der Dübel ist für Windsoglasten bestimmt; die Eigenlast des Wärmedämm-Verbundsystems darf er nicht übertragen. Erfasst sind Mehrfachbefestigungen außen liegender Wärmedämm-Verbundsysteme, nicht Einzelbefestigungen und keine Anbauteile: Für die nachträgliche Montage an einer gedämmten Fassade werden Spiraldübel und Abstandsmontagesysteme als eigene Produktgruppen geführt.
