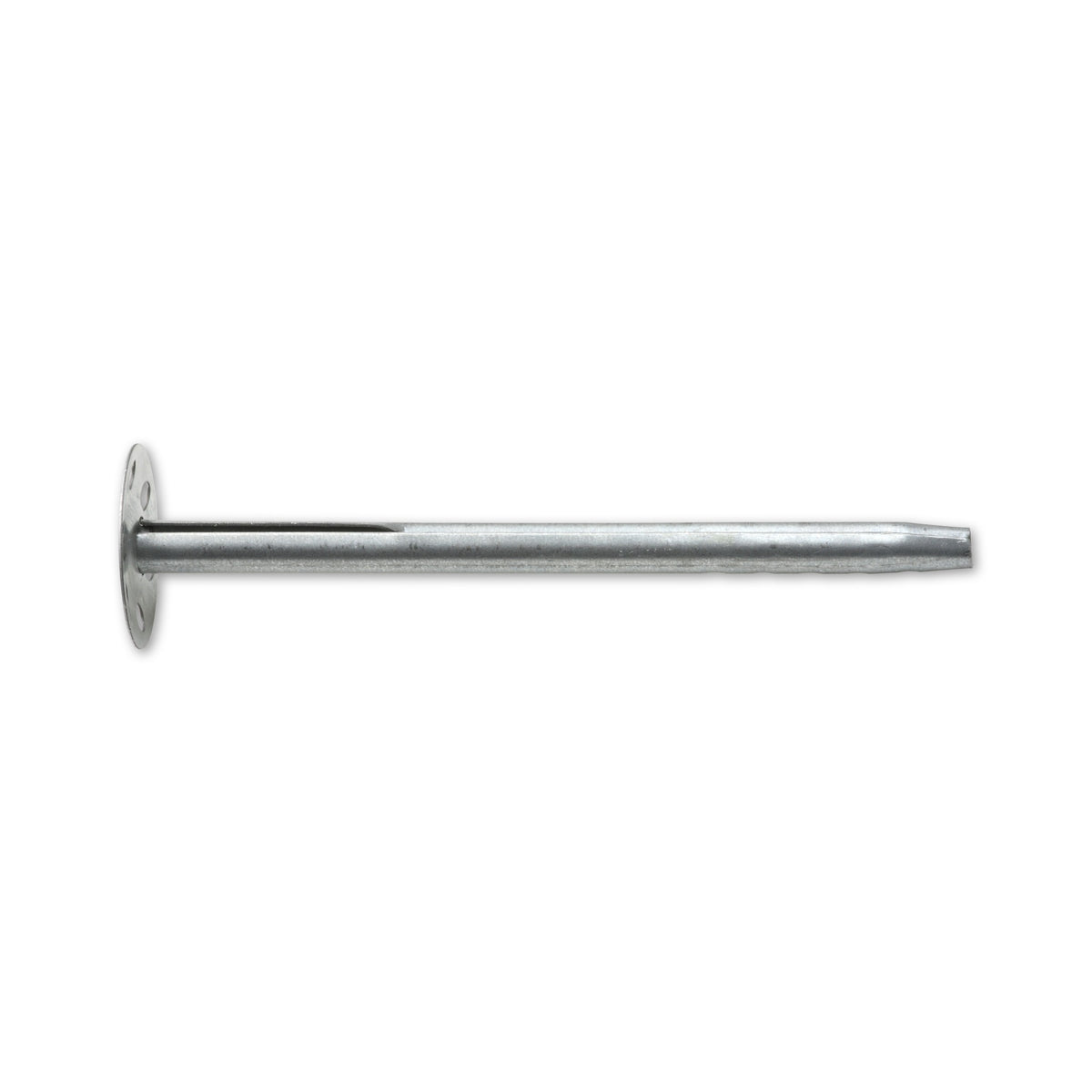

Dämmstoffhalter Metall, Stahl verzinkt, 8 × 110 mm

Mindestens vier Stück je Dämmplatte

Für Mehrfachbefestigungen von Dämmstoffplatten ist dieser Halter angegeben, und dazu nennt die Angabe eine Zahl: Auf jede Platte gehören mindestens vier Stück. Eine Platte hängt damit nie an einem einzelnen Punkt, sondern an mehreren, die sich die Fläche teilen.

Wo die Halter sitzen dürfen

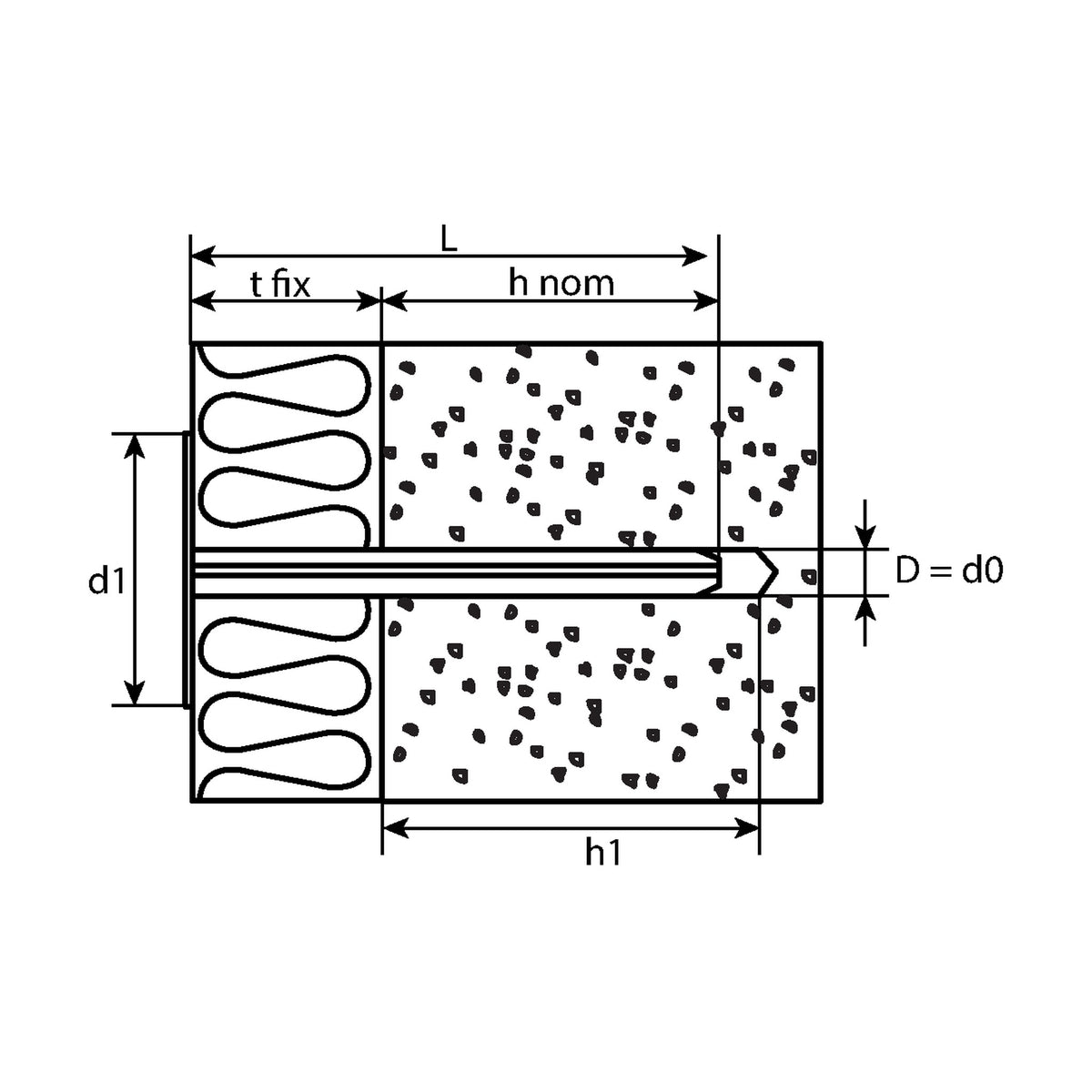

Neben der Zahl stehen Mindestabstände: 60 mm bis zum Rand und 120 mm von Halter zu Halter. Gesetzt wird 40 mm tief, gebohrt mindestens 45 mm. Von den 110 mm Länge bleiben damit 70 mm vor dem Untergrund, und genau dort liegt auch die größte angegebene Befestigungshöhe. Dicker als 70 mm darf werden, was zwischen Kopf und Verankerungsgrund liegt, also nicht.

Kopf, Dämmstoff und Umgebung

• Kopfdurchmesser 35 mm: Mit dieser Fläche liegt der Halter außen auf der Platte auf.
• Genannte Dämmstoffe: Aufgeführt sind weiche wie druckfeste Platten, darunter Steinwolle, Polystyrol, Sandwichplatten und Kork.
• Trockene Innenräume: Ausschließlich dafür ist der Einsatz angegeben. Für die bewitterte Außenwand ist der Halter damit nicht beschrieben.

Häufige Fragen

Was besagt die angegebene Zulassung?

Genannt ist eine allgemeine bauaufsichtliche Zulassung für Verankerungen im gerissenen und im ungerissenen Beton, dort in bewehrtem wie unbewehrtem Normalbeton der Festigkeitsklassen C20/25 bis C50/60. Gebunden ist die Angabe damit an bestimmte Untergründe und Bedingungen. Lastwerte, eine Zahl der Halter über die genannten vier hinaus und eine Eignung für eine bestimmte Befestigungsstelle folgen daraus nicht.

Welche Untergründe nennen die Angaben?

Zwei Aufzählungen stehen nebeneinander. Die eine gehört zur Zulassung und spricht von Normalbeton, die andere steht bei den Dämmstoffen und führt Beton, Vollstein-Mauerwerk, Leichtbeton und Lochstein-Mauerwerk. Welche davon für eine Befestigungsstelle trägt, entscheidet sich am Bauvorhaben und an den Unterlagen der Zulassung.
