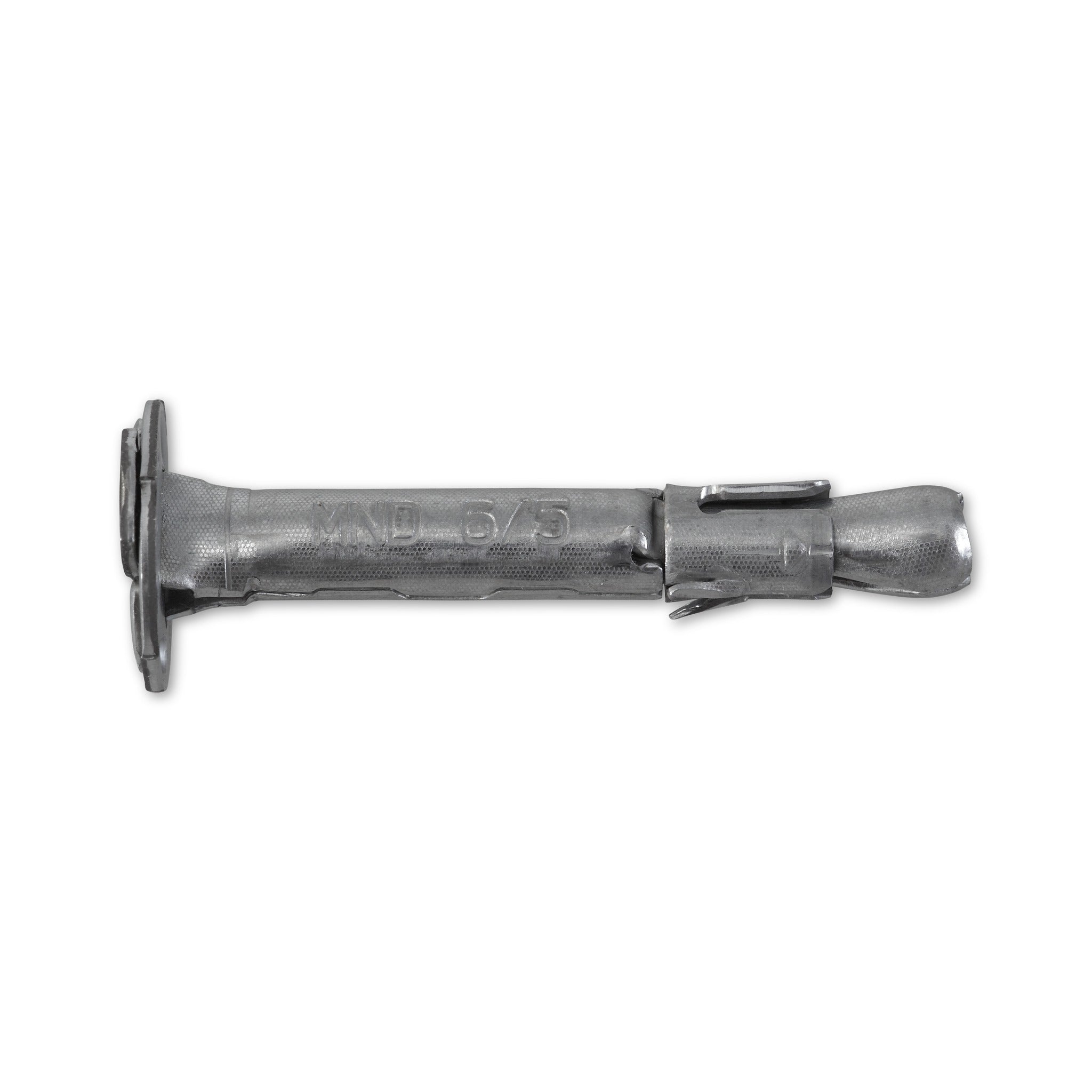

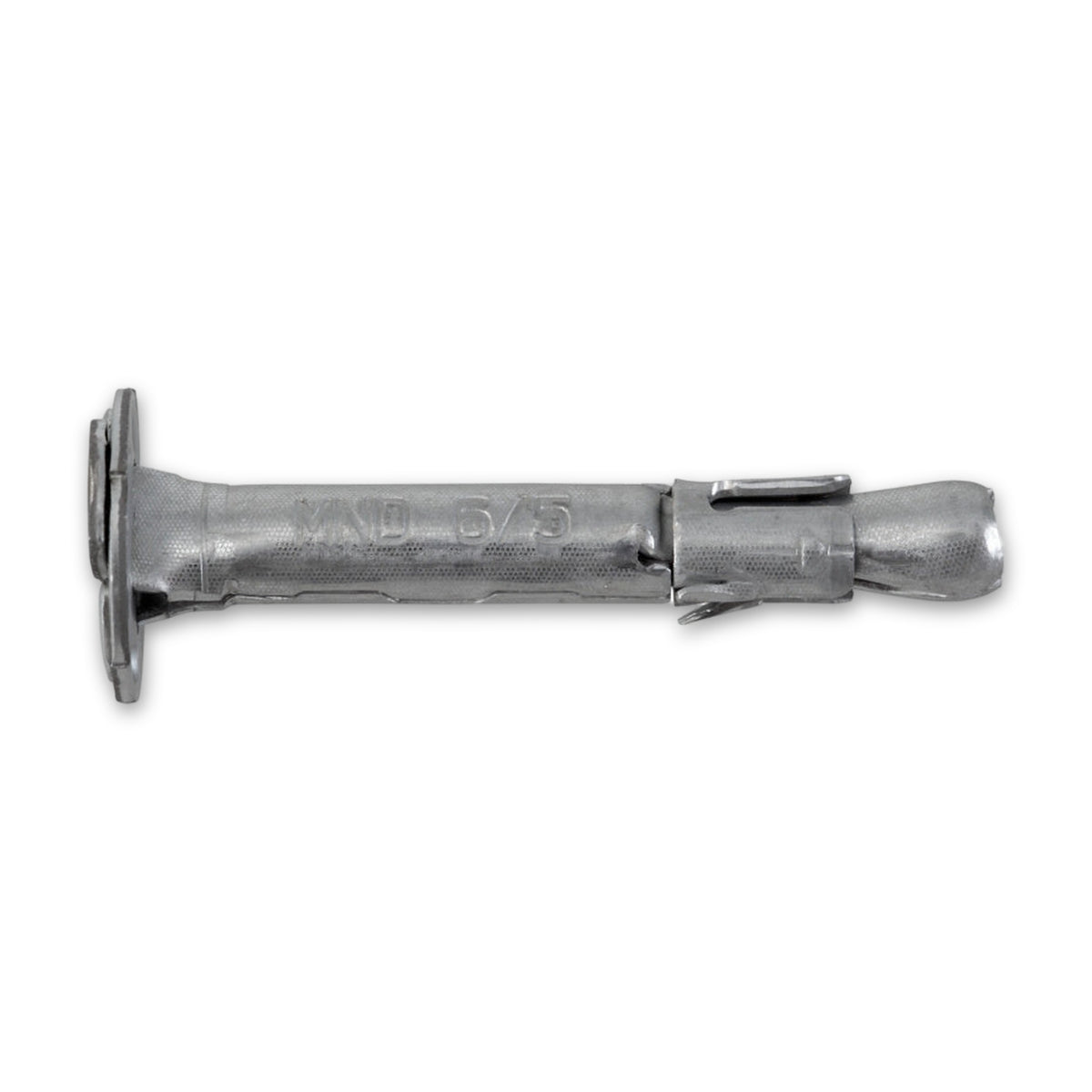

Deckennagel 6 × 45 mm, verzinkt, für vorgebohrtes Loch

Ein Nagel, der sich im Bohrloch verankert

An einer Betondecke lässt sich nicht drauflos nageln. Dieser Deckennagel ist deshalb ein Nageldübel: Er kommt in ein vorbereitetes Bohrloch, wird durch das Anbauteil hindurch gesetzt und verankert sich, sobald Last auf ihn kommt. Als Einsatzfeld sind Baustoffe aus Vollmaterial angegeben, dazu in einer Klammer Metallprofile, Drahtabhängungen, Lochbänder, Holzwolle-Leichtbauplatten und Schienensysteme; für die Überkopfmontage steht eine besondere Empfehlung.

Was vor dem Bohren zusammenpassen muss

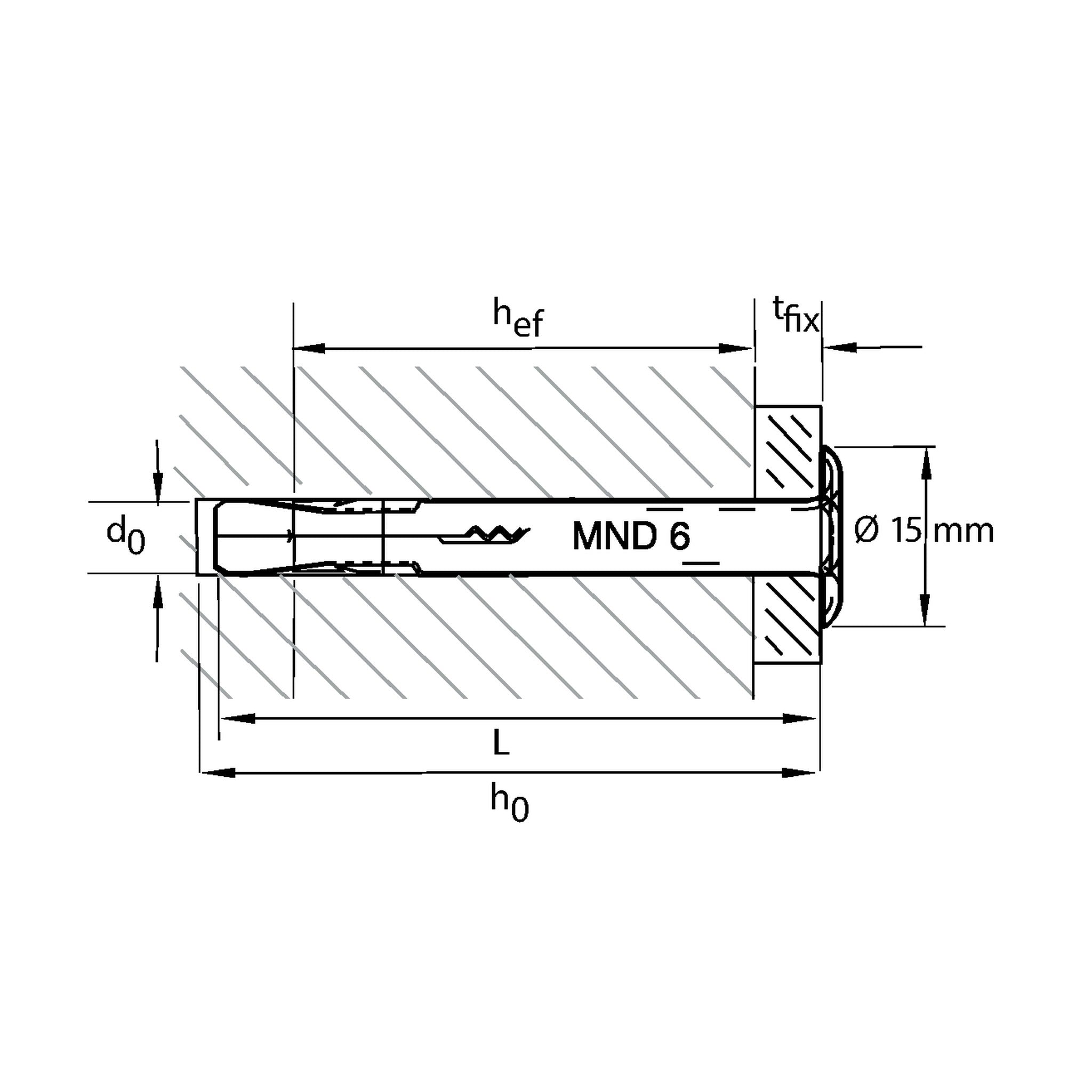

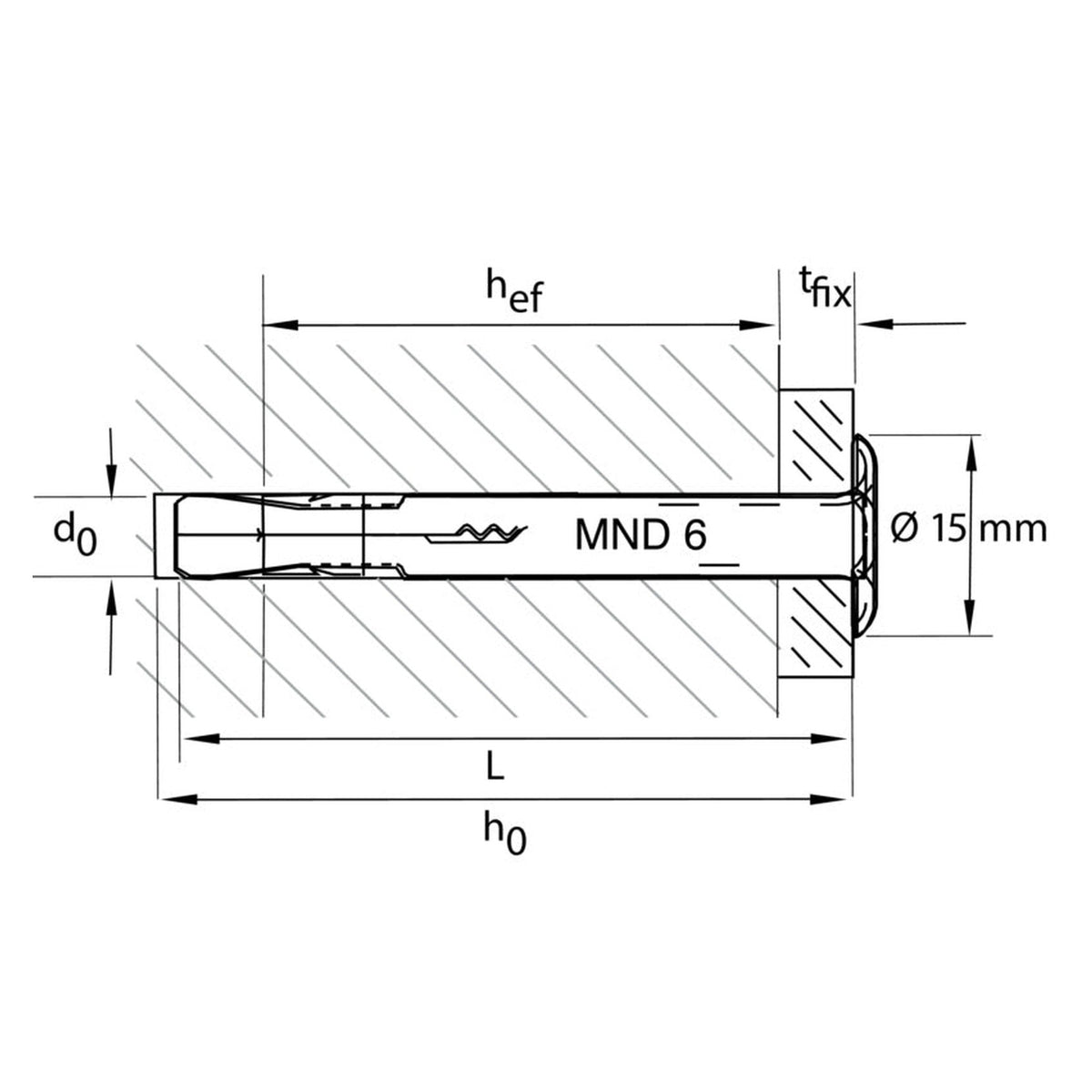

Gebohrt wird mit 6 mm, das Anbauteil braucht ein Durchgangsloch von 7,5 mm, und für die Tiefe des Bohrlochs gelten zwei Angaben nebeneinander: ein Mindestmaß und eine Bedingung, die die Dicke des Anbauteils einrechnet. Diese Dicke ist mit höchstens 5 mm angegeben. Ein zu flaches Loch kostet Verankerungstiefe, ein zu dickes Anbauteil kostet Einbautiefe.

Kopf, Oberfläche und Wiederverwendung

• Kopf mit 15 mm: Der Kopf misst doppelt so viel wie das Durchgangsloch im Anbauteil und legt es damit flächig fest.
• Verzinkte Ausführung: Das Bewertungsdokument führt verzinkte Dübel bei den Bauteilen in trockenen Innenräumen auf; für Bauteile im Freien und in Feuchträumen nennt es ausschließlich nichtrostende Stähle.
• Einmalige Verwendung: Ein gesetzter Nageldübel ist nach demselben Dokument nicht ein zweites Mal zu verwenden.

Häufige Fragen

Wofür ist der Nageldübel nach seiner Bewertung bestimmt?

Zu der geführten Bewertungsnummer bestehen mehrere Fassungen. Die über die Produktunterlagen erreichbare Fassung von 2017 bestimmt die Verwendung als Mehrfachbefestigung nichttragender Systeme in Beton und knüpft ihre Angaben an die Randbedingungen ihres Anhangs; eine neuere Fassung beschreibt den Zweck als Dübel im Beton für redundante nicht-tragende Systeme. Welche Fassung für eine bestimmte Lieferung maßgebend ist, wird hier nicht bestimmt.

Ersetzt die Empfehlung zur Überkopfmontage eine Planung?

Der Hinweis beschreibt ein Einsatzfeld und keine Freigabe für eine Abhängung, eine Einzelbefestigung oder eine tragende Anwendung. Das Bewertungsdokument weist die Bemessung einem in Verankerungen und im Betonbau erfahrenen Ingenieur zu, verlangt prüfbare Berechnungen und Konstruktionszeichnungen und lässt den Einbau durch geschultes Personal unter Aufsicht der Bauleitung vornehmen.
