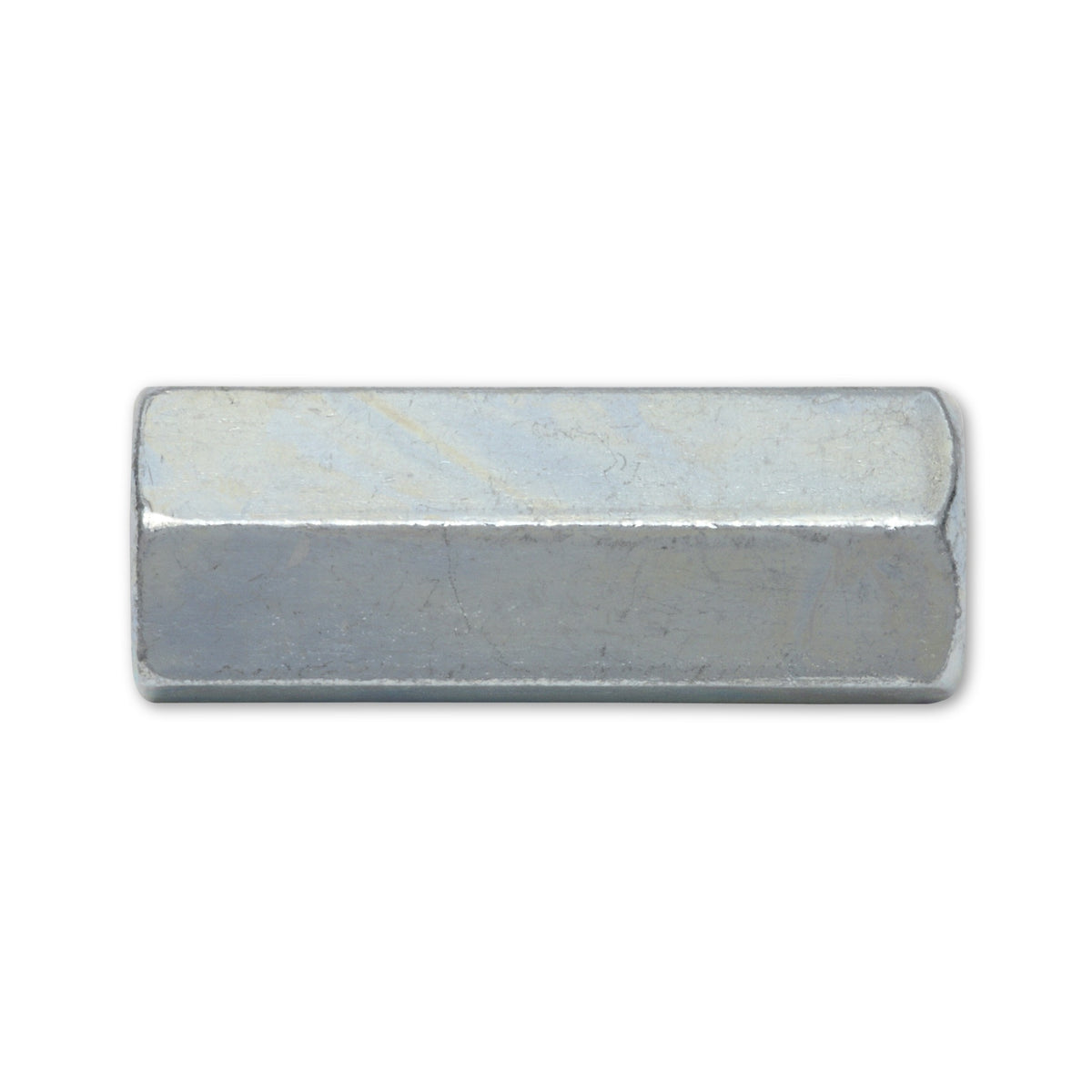

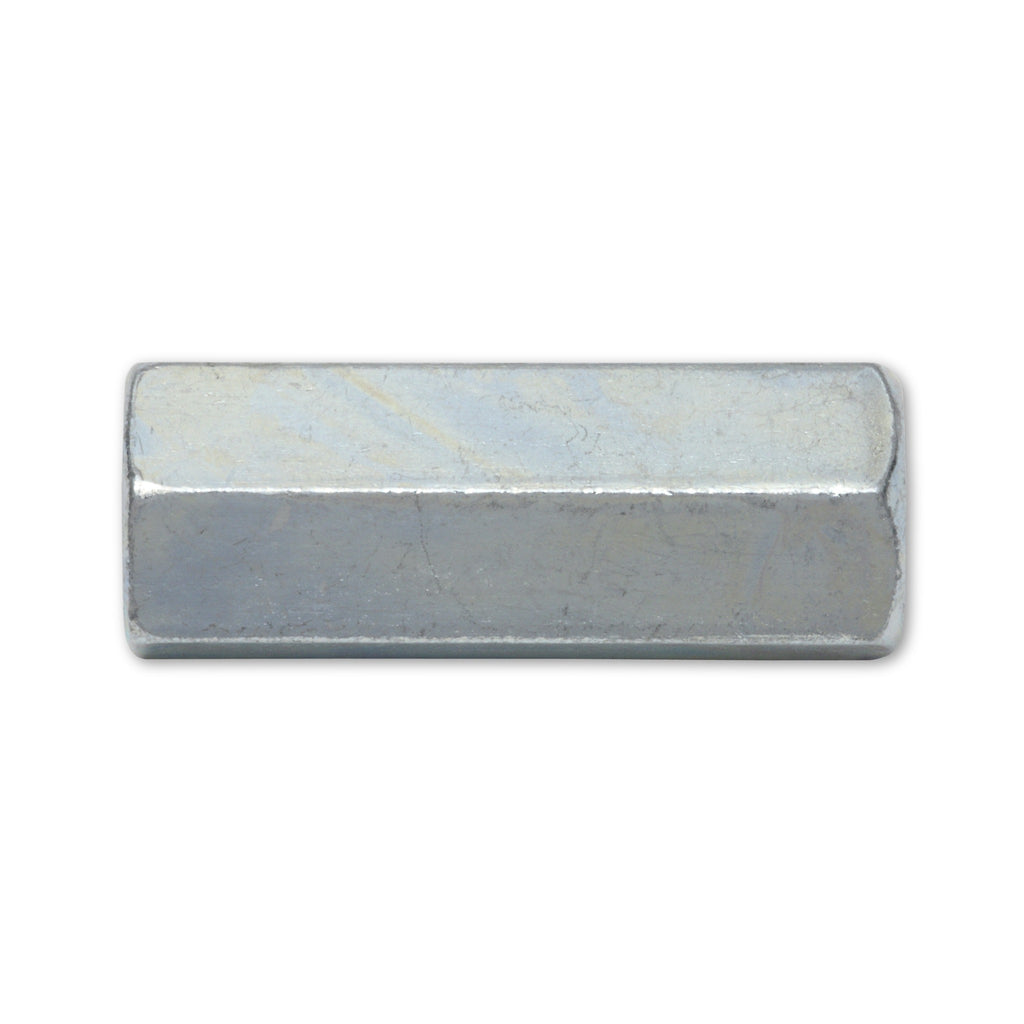

Distanzmuffe Sechskant, Edelstahl A2

Wo die Gewindestange endet

Eine Gewindestange endet dort, wo sie abgelängt wurde. Die Distanzmuffe setzt sie fort: Zwei Enden treffen sich in ihrem metrischen Regel-Innengewinde, und die Achse läuft weiter. Ebenso lässt sich damit ein fester Abstand zwischen zwei Bauteilen einrichten. Geliefert wird dabei allein die Muffe; Stangen und Muttern kommen aus dem eigenen Bestand dazu.

Drei Paarungen, abgelesen an der vorhandenen Stange

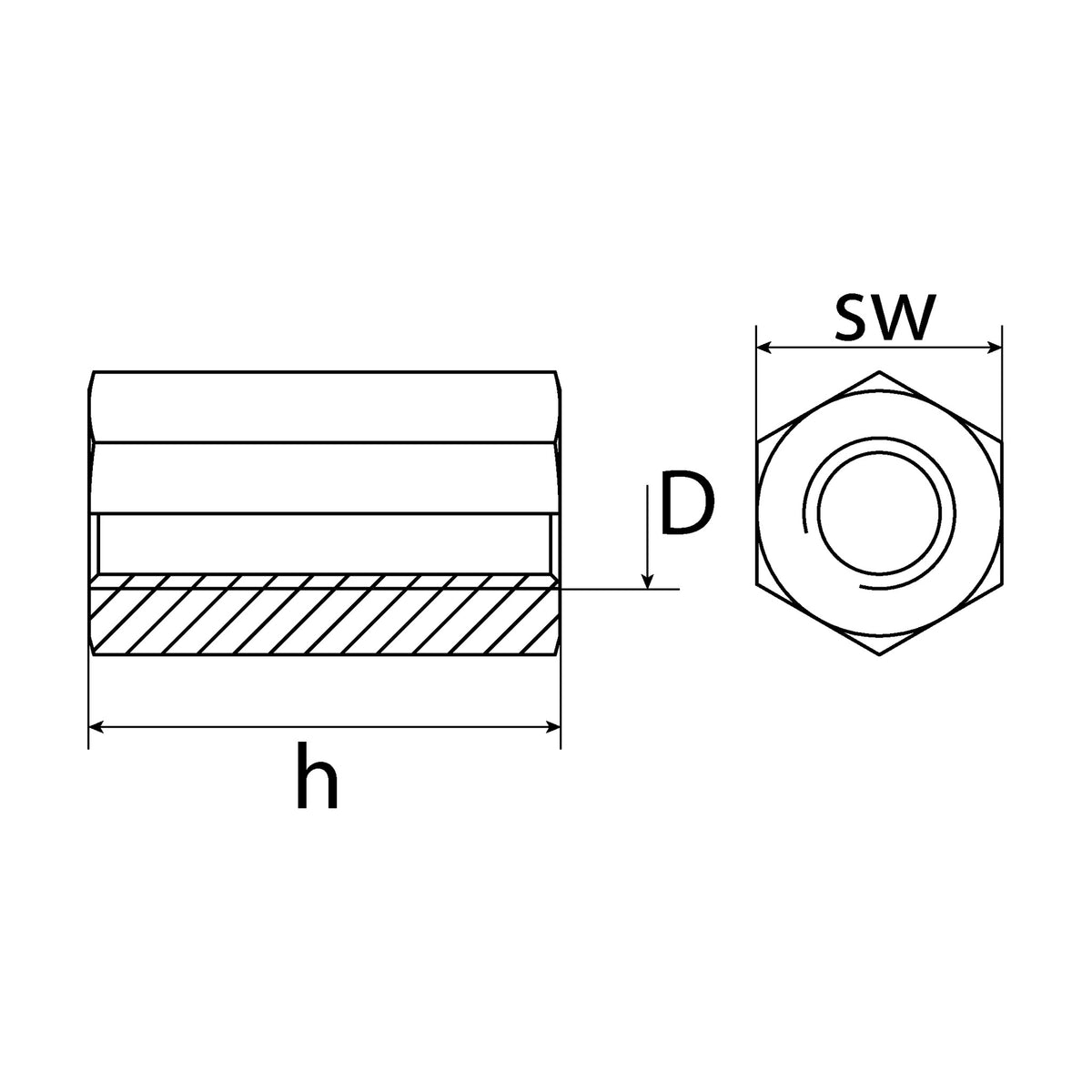

In Edelstahl A2 stehen drei Kombinationen aus Gewinde und Nennlänge bereit. M8 und M10 tragen dieselbe Nennlänge, erst M12 fällt länger aus; die Paarung liegt fest, dazwischen gibt es nichts. Den Ausschlag gibt darum das Gewinde der vorhandenen Stange und nicht die gewünschte Länge. Beim Verschrauben hält der Sechskant dem Schlüssel eine Fläche hin, während die beiden Stangen gegeneinander verdreht werden; zuvor wird jede von ihnen mit zwei Muttern gekontert.

Drei Punkte, die vor der Bestellung zählen

• Umfang der Lieferung: Die Muffe kommt allein. Gewindestangen und die je Stange zwei Kontermuttern, die der Arbeitsgang voraussetzt, gehören nicht dazu.
• Werkstoff nur an dieser Stelle: Edelstahl A2 gilt für die Muffe. Stange, Muttern und Untergrund bringen ihren eigenen Werkstoff mit, und für die fertige Verbindung zählt die ungünstigste Paarung. Üblicherweise wird blanker Stahl trockenen Innenräumen zugeordnet, verzinkter Stahl feuchter Umgebung und Edelstahl dauerhafter Nässe, dem Freien oder einer sichtbar bleibenden Verbindung.
• Abstand statt Verlängerung: Sitzt die Muffe zwischen zwei Bauteilen, gibt ihre Nennlänge vor, wie weit diese auseinanderstehen. Die Wahl der Größe folgt dann zwei Anforderungen zugleich, dem Gewinde und dem Abstand.

Häufige Fragen

Wie tief muss jedes Stangenende in der Muffe sitzen?

Als Faustzahl gilt, dass jede Stange mindestens so tief einzuschrauben ist, wie ihr Nenndurchmesser misst, bei Zugbeanspruchung eher tiefer. Das ist eine Empfehlung aus dem Fachhandel und keine Anforderung eines Regelwerks. Ob das Gewinde durch die Muffe hindurchläuft und ob ein Sichtloch das Ausrichten erleichtert, gehört nicht zu den Zusagen dieser Reihe.

Trägt eine so verlängerte Gewindestange eine Aufhängung?

Die Muffe stellt eine Verbindung her; welche Kraft diese Verbindung aufnimmt, sagt sie nicht. Festigkeitsklasse, Anziehdrehmoment und Vorspannkraft führt die Bauart nicht. Damit scheidet alles aus, wo ein Versagen Personen oder den Betrieb trifft: Lasten über Kopf, abgehängte Decken und Installationen, Anschlagmittel und Hebezeuge, Absturzsicherung sowie tragende Bauteile im Sinne des Bauordnungsrechts. Was an einer bestimmten Stelle zulässig und ausreichend ist, klärt sich dort und nicht am Bauteil.
