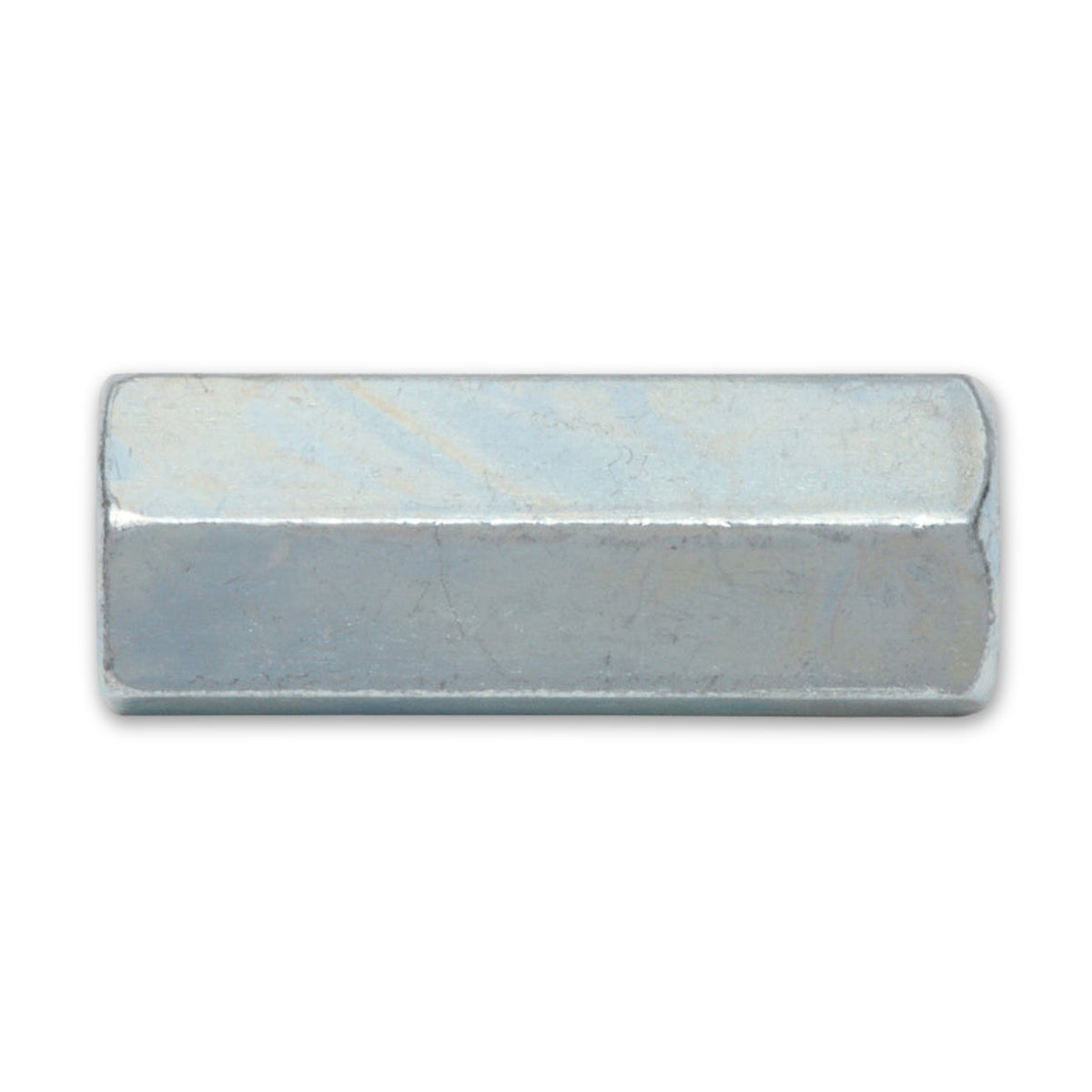

Distanzmuffe für Gewindestangen, Sechskant, Edelstahl A2

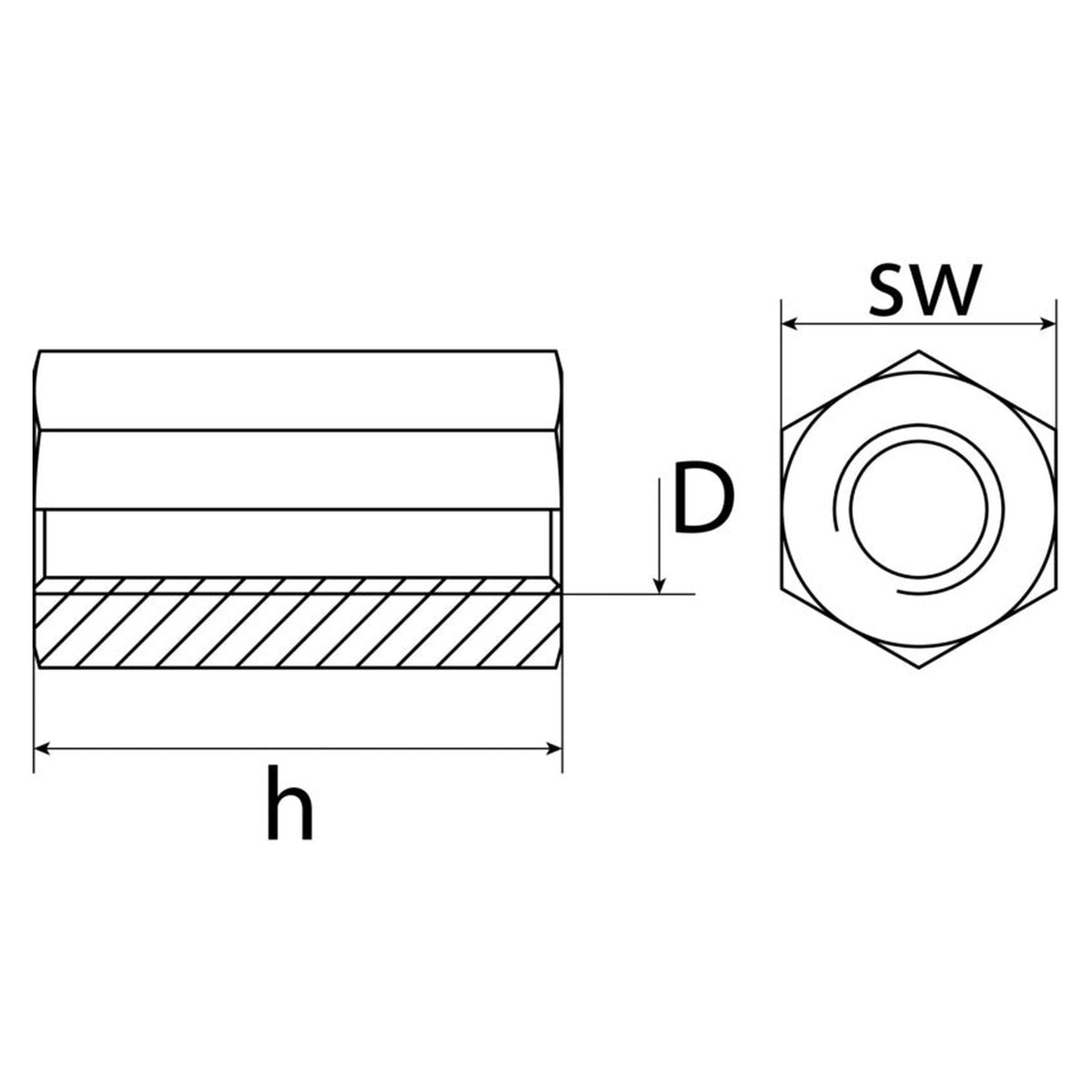

Die Distanzmuffe mit Sechskant aus Edelstahl A2 verbindet zwei Gewindestangen zu einer längeren oder hält zwei Bauteile auf festem Abstand. Sie hat ein metrisches Regel-Innengewinde in M8, M10 oder M12; die Nennlänge ist dem Gewinde fest zugeordnet, 30 mm bei M8 und M10, 40 mm bei M12. Für die Auswahl entscheidet deshalb das Gewinde der vorhandenen Stange.

Eine abgelängte Gewindestange verlängern oder Abstand einrichten

Eine Gewindestange endet dort, wo sie abgelängt wurde. Die Muffe nimmt zwei Stangenenden in ihrem Innengewinde auf und setzt die Achse fort. Zwischen zwei Bauteilen eingesetzt, gibt ihre Nennlänge den Abstand vor.

Mit zwei Muttern gekontert, am Sechskant nachstellbar

Zum Verbinden wird jede Stange mit zwei Sechskantmuttern gekontert, danach werden die Stangen gegeneinander verdreht. Der Sechskant bietet dem Schraubenschlüssel Flächen, sodass die Muffe sich beim Verschrauben gegenhalten und später nachstellen lässt. Zum Gegenhalten passt ein Gabelschlüssel mit Schlüsselweite 13 mm bei M8, 17 mm bei M10 und 19 mm bei M12.

Werkstoff Edelstahl A2 und die Paarung mit der Stange

Edelstahl A2 gilt für die Muffe. Stange, Muttern und Untergrund bringen ihren eigenen Werkstoff mit. Muffe und Stange sollten aus demselben Werkstoff sein; zu einer Gewindestange aus Edelstahl passt deshalb die Muffe aus A2.

Wo die Muffe zum Einsatz kommt

Im Metallbau und im Maschinen- und Anlagenbau verbindet sie Gewindestangen für Vorrichtungen und Abstandsverbindungen, die sich später nachstellen lassen. In der Heimwerkermontage verlängert sie eine Stange, die zu kurz abgelängt wurde.

Häufige Fragen

Was wird zum Verbinden zusätzlich gebraucht?

Zusätzlich gebraucht werden Gewindestangen und je Stange zwei Sechskantmuttern zum Kontern. Geliefert wird nur die Muffe.

Wie tief wird die Stange in die Muffe geschraubt?

Üblich ist mindestens so tief, wie der Nenndurchmesser misst, bei M12 also mindestens 12 mm je Seite, bei Zugbelastung eher tiefer. Das ist eine Faustregel, keine Vorgabe für diese Muffe. Die Tiefe lässt sich vorab an der Stange anzeichnen, denn ob das Gewinde durch die Muffe läuft, ist nicht angegeben.

Wann ist der Sechskant besser als eine runde Muffe?

Der Sechskant ist die bessere Wahl, wenn ein Schraubenschlüssel angesetzt werden soll, etwa für ein Drehmoment bei der Montage oder zum späteren Nachstellen. Soll die Muffe im Bauteil verschwinden, trägt eine runde Ausführung weniger auf.

Ist die Muffe für Aufhängungen und sicherheitsrelevante Lasten geeignet?

Nein, für Aufhängungen und andere Stellen, an denen ein Versagen Personen gefährdet, ist die Muffe nicht vorgesehen. Dafür braucht es Verbindungsmittel mit angegebenen Kennwerten wie Festigkeitsklasse und Anziehdrehmoment. Was an der Stelle zulässig ist, klärt der Planer oder Fachbetrieb vor Ort.
